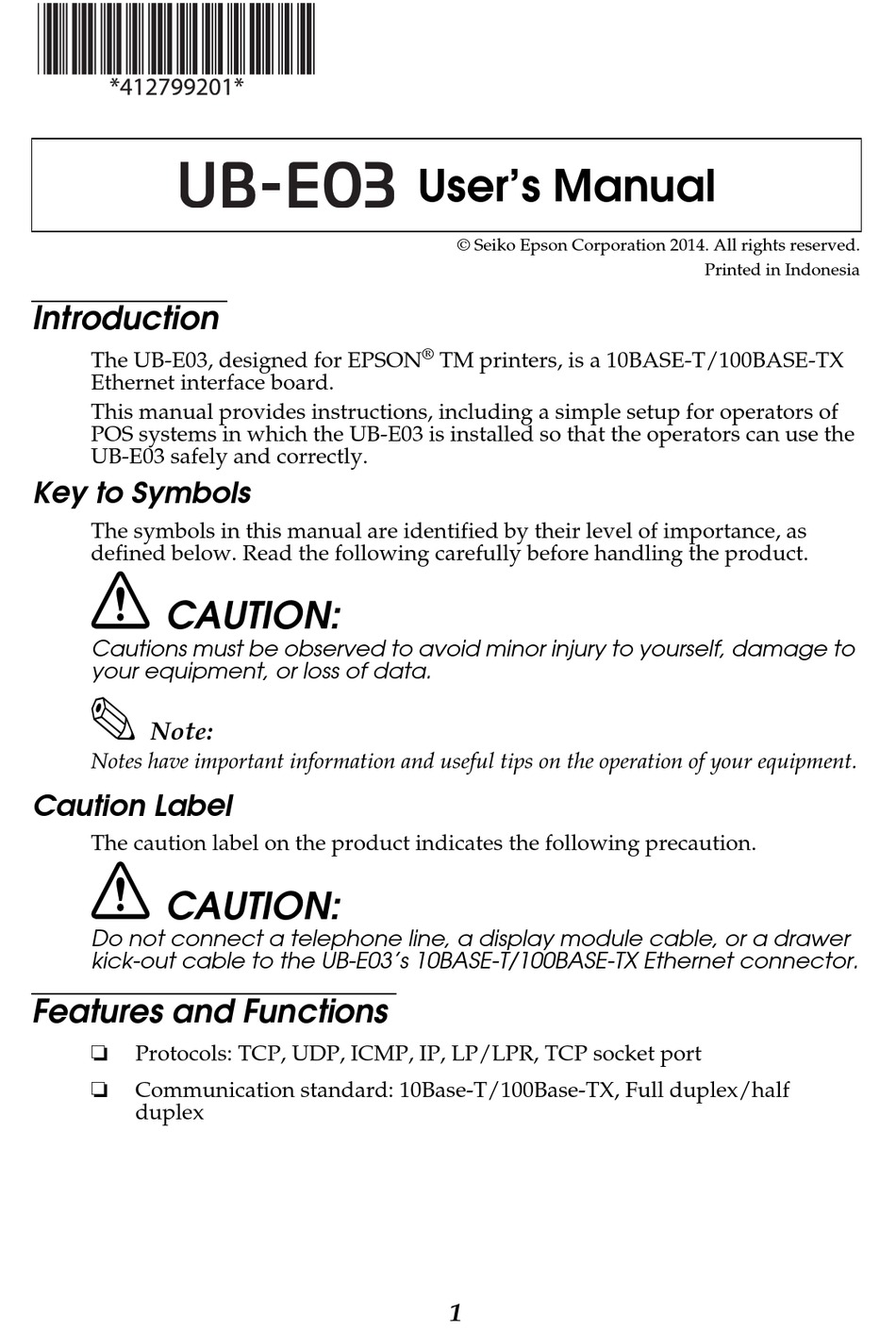

Epson UB-E03 User Manual

Hide thumbs

Advertisement

Quick Links

Introduction
The UB-E03, designed for EPSON
Ethernet interface board.
This manual provides instructions, including a simple setup for operators of
POS systems in which the UB-E03 is installed so that the operators can use the
UB-E03 safely and correctly.
Key to Symbols
The symbols in this manual are identified by their level of importance, as
defined below. Read the following carefully before handling the product.
CAUTION:
Cautions must be observed to avoid minor injury to yourself, damage to
your equipment, or loss of data.
Note:
Notes have important information and useful tips on the operation of your equipment.
Caution Label
The caution label on the product indicates the following precaution.
CAUTION:
Do not connect a telephone line, a display module cable, or a drawer
kick-out cable to the UB-E03's 10BASE-T/100BASE-TX Ethernet connector.
Features and Functions
Protocols: TCP, UDP, ICMP, IP, LP/LPR, TCP socket port
Communication standard: 10Base-T/100Base-TX, Full duplex/half
duplex
User's Manual
© Seiko Epson Corporation 2014. All rights reserved.
TM printers, is a 10BASE-T/100BASE-TX
®
1
Printed in Indonesia

Advertisement

loading

  Also See for Epson UB-E03

  Related Manuals for Epson UB-E03

  Summary of Contents for Epson UB-E03

  • Page 1 The UB-E03, designed for EPSON Ethernet interface board. This manual provides instructions, including a simple setup for operators of POS systems in which the UB-E03 is installed so that the operators can use the UB-E03 safely and correctly. Key to Symbols The symbols in this manual are identified by their level of importance, as defined below.
  • Page 2: Part Names

    Part Names The following view shows the part names of the UB-E03. 10BASE-T/100BASE-TX Ethernet interface connector LED (green) LED (yellow) Push button Switches When using this interface board, the DIP switches of the TM printer must be set to “parallel” with the appropriate settings. Set the reset signal for pin 31 to “enabled”...
  • Page 3 Printing a Status Sheet Power on the printer. Then, hold down the push button on the interface card for more than 3 seconds. The printer prints the parameters for the UB-E03. You can check all setting values necessary (IP address, Subnet mask, Gateway address) for the network connection.
  • Page 4: Standards And Approvals

    Neither Seiko Epson Corporation nor its affiliates shall be liable to the purchaser of this product or third parties for damages, losses, costs, or expenses incurred by purchaser or third parties as a result of: accident, misuse, or abuse of this product or unauthorized modifications, repairs, or alterations to this product, or (excluding the U.S.) failure to strictly comply with Seiko Epson Corporation’s...
  • Page 5 ユーザーズマニュアル © Seiko Epson Corporation 2014. All rights reserved. Printed in Indonesia はじめに 本製品は EPSON ® TM プリンター用に開発された、10BASE-T/100BASE-TX イーサーネットインターフェイスボードです。 本書には、UB-E03 が取り付けられた POS システムを操作するお客様に、 UB-E03 を安全に、正しく取り扱っていただくための説明および簡単な設置方 法が書かれています。 マニュアルの記号について 本書では、以下の記号が使われています。記号の意味をよく理解してから取 り扱ってください。 注意 : この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想 定される内容および物的損害のみの発生が想定される内容を示しています。 注記 : 製品の性能を維持するための必要な制限事項、および本製品の取り扱いにつ いて有効な情報を示しています。 注意ラベルについて 本製品に貼ってあるラベルは、以下の注意事項を示しています。 注意 : UB-E03 の...
  • Page 6 UB-E03 を使用するときは、必ずプリンターのディップスイッチの設定を、パ ラレルインターフェイスの設定にしてください。#31 ピンリセット信号の設 定が可能なプリンターをご使用の場合は、設定を「使用する」にしてくださ い。詳細は、プリンターのマニュアルのパラレルインターフェイスの設定を 参照してください。 TM-T90/TM-L90 においては、メモリースイッチの #25 ピンリセット信号を有 効にしてください。今後の新製品の設定については、製品をお買い求めの販 売店にお問い合わせください。 ケーブルの接続 1. プリンターおよびホストコンピューターの電源がオフであることを確認 します。 2. UB-E03 の 10BASE-T/100BASE-TX イーサーネットコネクターに、 10BASE-T/100BASE-TX ケーブルをカチッという音がするまで押し込みます。 注意 : UB-E03 の 10BASE-T/100BASE-TX イーサーネットコネクターに は、カスタマーディスプレイコネクターケーブル、ドロワーキックアウ トコネクターケーブルおよび一般公衆回線を差し込まないでください。 注記 : UB-E03 を取り付けると、TM プリンター本体側のカスタマーディスプレイ コネクターは使用できなくなります。 3. 電源ケーブルをプリンターに接続します。...
  • Page 7 源をオンにし、初期化開始メッセージが印刷されるまで(約 10 秒)プッシュ ボタンを押し続けてください。すべての設定が、工場出荷時の設定(デフォ ルト)に戻ります。 設定 設定には、以下の2つの方法があります。詳細については、UB-E03 詳細取扱 説明書を参照してください。 ❏ Web ブラウザーを使用する 1. Windows のインターネットエクスプローラー(お使いの Web ブラウ ザー)を起動します。 2. ブラウザーアドレスバーに、UB-E03 の IP アドレスを入力し、Enter キーを押します(例:http://192.168.192.168 [ 初期設定値 ])。 3. ブラウザー上に、初期画面が表示されます。 4. メニューに従って、必要なパラメーターの設定を行います。各設定ご と、Submit キーを押して設定内容を UB-E03 に送信し、Reset キーを 押して設定を有効にします。 IP アドレスなどを変更する場合は、必ず PC の設定をプリンターの設 定に合わせてください。...
  • Page 8 ❏ TMNet Win Config を使用する TMNet Win Config は、イーサーネットインターフェイスや無線 LAN イン ターフェイスが搭載された TM プリンターで、ネットワーク関連の設定を するための Windows 用のユーティリティーです。 UB-E03 詳細取扱説明書や TMNet Win Config は、下記 URL からダウンロード してご使用ください。 http://www.epson.jp/support/sd/ EPSON および EXCEED YOUR VISION はセイコーエプソン株式会社の登録商標です。 Windows は米国マイクロソフトコーポレーションの米国およびその他の国における登録商標です。 その他の製品名および会社名は、各社の商標または登録商標です。 電波障害自主規制について この装置は、クラス A 情報技術装置です。この装置を家庭環境で使用すると電波妨害を引き起こすことがあります。...
