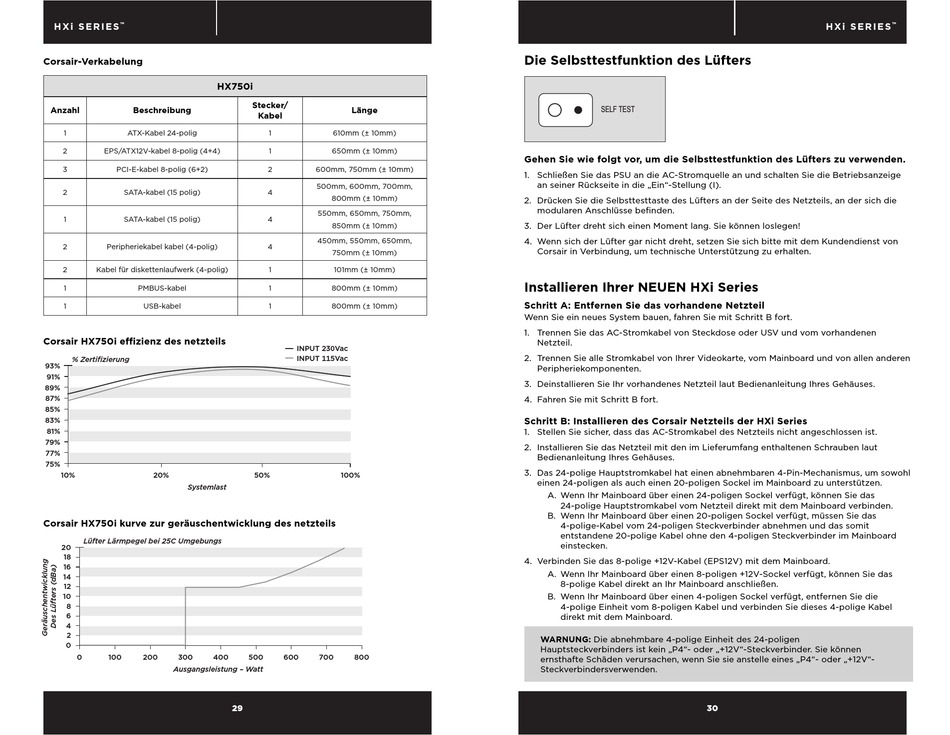

H X i S E R I E S
™
Corsair-Verkabelung
HX750i
Anzahl Beschreibung
1 ATX-Kabel 24-polig
2 EPS/ATX12V-kabel 8-polig (4+4)
3 PCI-E-kabel 8-polig (6+2)
2 SATA-kabel (15 polig)
1 SATA-kabel (15 polig)
2 Peripheriekabel kabel (4-polig)
2 Kabel für diskettenlaufwerk (4-polig)
1 PMBUS-kabel
1 USB-kabel
Corsair HX750i effizienz des netzteils
% Zertifizierung
93%
91%
% Zertifizierung
93%
89%
91%
87%
89%
85%
87%
83%
85%
81%
83%
79%
81%
77%
79%
75%
77%
10% 20%
75%
Systemlast
10% 20%
Systemlast
Corsair HX750i kurve zur geräuschentwicklung des netzteils
Lüfter Lärmpegel bei 25C Umgebungs
20
18
Lüfter Lärmpegel bei 25C Umgebungs
16 20
14 18
12 16
14
10
12
8
6 10
4 8
2 6
4
0
2
0 100 200 300 400
0
Ausgangsleistung – Watt
0 100 200 300 400
Ausgangsleistung – Watt
Stecker/
Länge
Kabel
1 610mm (± 10mm)
1 650mm (± 10mm)
2 600mm, 750mm (± 10mm)
500mm, 600mm, 700mm,
4
800mm (± 10mm)
550mm, 650mm, 750mm,
4
850mm (± 10mm)
450mm, 550mm, 650mm,
4
750mm (± 10mm)
1 101mm (± 10mm)
1 800mm (± 10mm)
1 800mm (± 10mm)
INPUT Vac
INPUT Vac
INPUT Vac
INPUT Vac
50% 100%
50% 100%
500 600 700 800
500 600 700 800
29
Die Selbsttestfunktion des Lüfters
SELF TEST
Gehen Sie wie folgt vor, um die Selbsttestfunktion des Lüfters zu verwenden.
1. Schließen Sie das PSU an die AC-Stromquelle an und schalten Sie die Betriebsanzeige
an seiner Rückseite in die „Ein"-Stellung (I).
2. Drücken Sie die Selbsttesttaste des Lüfters an der Seite des Netzteils, an der sich die
modularen Anschlüsse befinden.
3. Der Lüfter dreht sich einen Moment lang. Sie können loslegen!
4. Wenn sich der Lüfter gar nicht dreht, setzen Sie sich bitte mit dem Kundendienst von
Corsair in Verbindung, um technische Unterstützung zu erhalten.
Installieren Ihrer NEUEN HXi Series
Schritt A: Entfernen Sie das vorhandene Netzteil
Wenn Sie ein neues System bauen, fahren Sie mit Schritt B fort.
1. Trennen Sie das AC-Stromkabel von Steckdose oder USV und vom vorhandenen
Netzteil.
2. Trennen Sie alle Stromkabel von Ihrer Videokarte, vom Mainboard und von allen anderen
Peripheriekomponenten.
3. Deinstallieren Sie Ihr vorhandenes Netzteil laut Bedienanleitung Ihres Gehäuses.
4. Fahren Sie mit Schritt B fort.
Schritt B: Installieren des Corsair Netzteils der HXi Series
1. Stellen Sie sicher, dass das AC-Stromkabel des Netzteils nicht angeschlossen ist.
2. Installieren Sie das Netzteil mit den im Lieferumfang enthaltenen Schrauben laut
Bedienanleitung Ihres Gehäuses.
3. Das 24-polige Hauptstromkabel hat einen abnehmbaren 4-Pin-Mechanismus, um sowohl
einen 24-poligen als auch einen 20-poligen Sockel im Mainboard zu unterstützen.
A. Wenn Ihr Mainboard über einen 24-poligen Sockel verfügt, können Sie das
24-polige Hauptstromkabel vom Netzteil direkt mit dem Mainboard verbinden.
B. Wenn Ihr Mainboard über einen 20-poligen Sockel verfügt, müssen Sie das
4-polige-Kabel vom 24-poligen Steckverbinder abnehmen und das somit
entstandene 20-polige Kabel ohne den 4-poligen Steckverbinder im Mainboard
einstecken.
4. Verbinden Sie das 8-polige +12V-Kabel (EPS12V) mit dem Mainboard.
A. Wenn Ihr Mainboard über einen 8-poligen +12V-Sockel verfügt, können Sie das
8-polige Kabel direkt an Ihr Mainboard anschließen.
B. Wenn Ihr Mainboard über einen 4-poligen Sockel verfügt, entfernen Sie die
4-polige Einheit vom 8-poligen Kabel und verbinden Sie dieses 4-polige Kabel
direkt mit dem Mainboard.
WARNUNG: Die abnehmbare 4-polige Einheit des 24-poligen
Hauptsteckverbinders ist kein „P4"- oder „+12V"-Steckverbinder. Sie können
ernsthafte Schäden verursachen, wenn Sie sie anstelle eines „P4"- oder „+12V"-
Steckverbindersverwenden.
H X i S E R I E S
