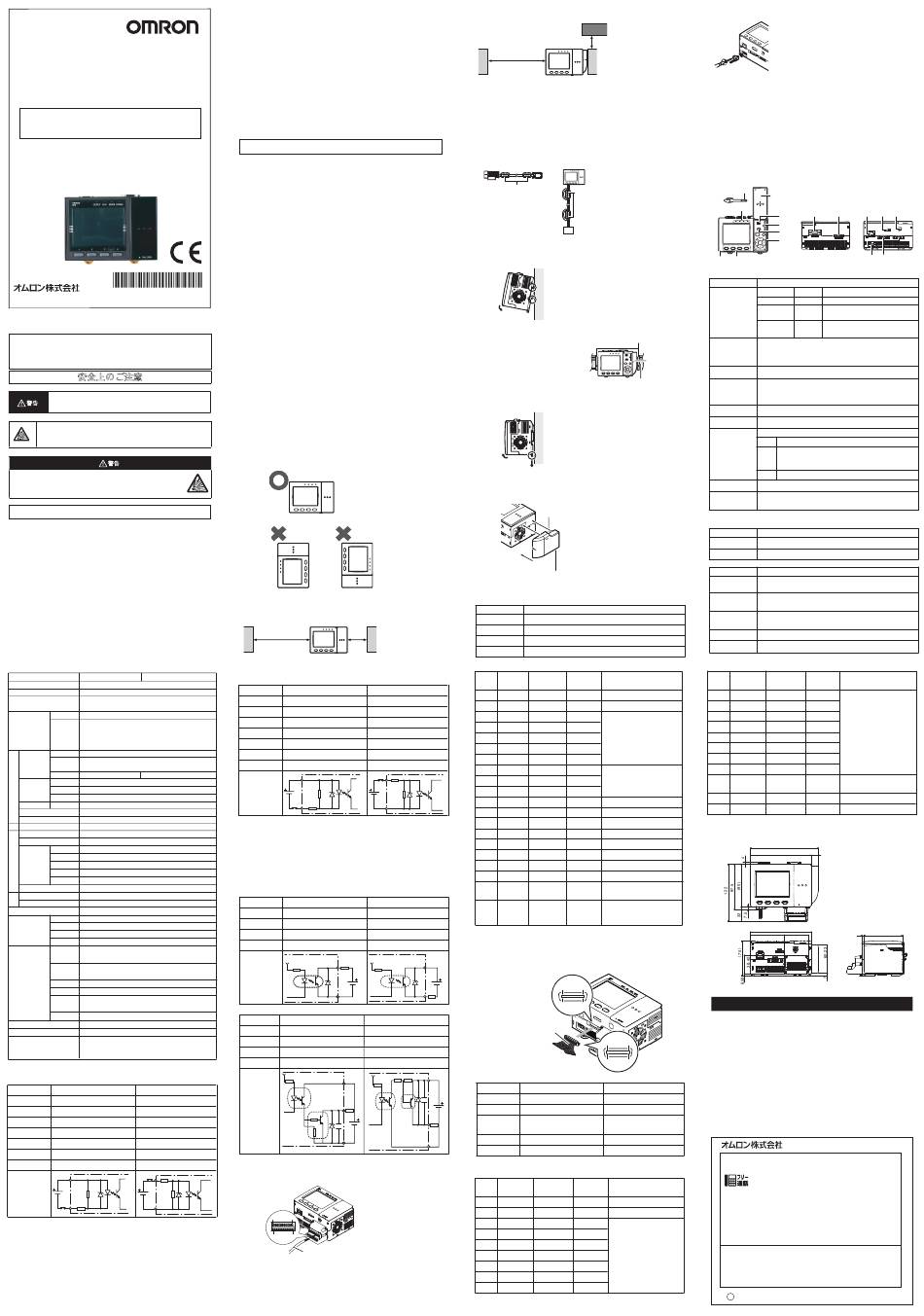

Omron ZFX-C10 Instruction Sheet

ZFX-C10/-C15
形
スマー トセンサ
形 ZFX-S□□□用
コ ン ト ローラ
取扱説明書
このたびは、本製品をお買い上げいただ き ま して、ま こ とにあ り がと う ご ざいます。
ご使用に際しては、次の内容をお守り く だ さ い。
・電気の知識を有する専門家がお取り扱いく だ さ い。
・ この取扱説明書をよ く お読みにな り、 十分にご理解の う え、 正し く ご使用く だ さ い。
・この取扱説明書はいつで も参照で き る よ う に大切に保管して く だ さ い。
・詳細につき ま してはユーザーズマニュ アルを ご覧く だ さ い。
ｈ ｔ ｔ ｐ ://www.fa.omron.co.jp/product/sensor/vision/291/index.html
* 2 7 7 5 4 9 4 - 0 H *
© OMRON Corporation 2007 All Rights Reserved.
●米国カリフォルニア州過塩素酸塩規制について
この製品はカ リ フ ォルニア州法で規制されている過塩素酸塩を含む リ チュームバッテ リ ーを内蔵
しており ますので、この州法への対応を してく だ さ い。
詳し く は、下記 URL をご覧く だ さ い。
www.dtsc.ca.gov/hazardouswaste/perchlorate
安 全 上 の ご 注 意
● 警告表示の意味
正 しい取扱いを しなければ、 この危険のために、軽傷・中程度の傷害
を負ったり、万一の場合には重症や死亡にいたる恐れがあり ます。 ま
た、 同様に重大な物的損害を受ける恐れがあ り ます。
●図記号の意味
破裂注意
特定の条件において、 破裂する可能性を示 し ます。
●警告表示
リ チウムバッ テ リ を内蔵 しており、 発火、 破裂、 燃焼によ り重度の傷害がまれ
に起こ るおそれがあ り ます。
廃棄時は産業廃棄物と して処理 し、 本体の分解、 加圧変形、 100℃以上の
加熱、 焼却な どは絶対に しないで く だ さ い。
安全上の要点
以下に示すよ う な項目は安全を確保する上で必要なこ とですので必ず守って く だ さ い。
1. 設置環境について
・引火性、爆発性ガスの環境では使用しないでく だ さ い。
・通風口をふさ がないよ う に本体を設置して く だ さ い。
・ 操作や保守の安全を確保するため、高電圧機器や動力機器から離して設置して く だ さ い。
2. 電源および配線について
・定格電圧 (DC24V±10%) を超え る電圧や交流電源を使用しないで く だ さ い。
・電源は、高電圧が発生しないよ う に対策（安全超低電圧回路）されている直流電圧製品
から供給して く だ さ い。
・システム全体で UL 認定が必要なと きは、UL ク ラ ス Ⅱ の直流電源装置をお使いく だ さ い。
・電源の逆接続は しないで く だ さ い。
・出力端子（オープン コ レ ク タ）は、負荷を短絡させないで く だ さ い。
・負荷は定格以下で使用して く だ さ い。
・高圧線、動力線と本製品の配線は別配線と して く だ さ い。同一配線あるいは同一ダク ト にす
る と誘導を受け、誤動作あるいは破損の原因になる こ とがあ り ます。
・ケーブル類は指定した専用品以外は使用しないで く だ さ い。誤動作、破損の原因になる こ と
があ り ます。
2. 定格 / 性能
項目 形 ZFX-C10 形 ZFX-C15
カ メ ラ接続台数 1 台
接続で き る カ メ ラ 形 ZFX-SR□/SC□/S/SC
処理分解能 形 ZFX-SR□/SC□接続時：464(H) × 464(V)
形 ZFX-S/SC 接続時：608(H) × 464(V)
表示 液晶モニタ
3.5イ ンチ TFT カ ラ ーLCD(320×240ピク セル )
LED 計測中表示灯 ( 表示色：グ リ ー ン )：RUN
ト リ ガ表示灯 ( 表示色：ブルー )：ENABLE
判定表示灯 ( 表示色：オ レ ン ジ )：OUTPUT
エラ ー表示灯 ( 表示色：レ ッ ド)：ERROR
外部 入力
パラ レル 12 点 (RESET、DSA、DI0 ∼ 8、TRIG)
I/F イ ン タ フ ェ ー ス
出力 22 点 (OR、ERROR、RUN、ENABLE、GATE、
STGOUT0、DO0 ∼ 15)
回路タ イ プ NPN
PNP
シ リ アル USB2.0 １ ポー ト 、FULL Ｓ ＰEED、MINI-B コ ネ ク タ
イ ン タ フ ェ ー ス RS-232C
１ ポー ト 、最大 115200bps(Ｒ Ｓ-422 とは同時使用不可 )
RS-422
１ ポー ト 、最大 115200bps(Ｒ Ｓ-232Ｃ とは同時使用不可 )
ネ ッ ト ワ ー ク通信 Ethernet １ ポー ト 、100BASE-TX/10BASE-T
モニタ出力 アナログ RGB 出力、1CH( 解像度 VGA：640 × 480)
メ モ リ カ ー ドI/F SD カ ー ド ス ロ ッ ト1CH
操作 I/F タ ッ チパネル、キー操作、コ ン ソ ール接続
主
な
バン ク登録数 32 バン ク
機
設定ア イ テム数 32 ア イ テム /1 バン ク
能
計測ア イ テム 形状検査 パタ ー ンサーチ、セ ン シテ ィ ブサーチ
面積検査 エ リ ア
エ ッ ジ検査 位置、幅、カ ウ ン ト
明暗･色検査 明る さ、色
アプ リ 別検査 キズ汚れ
位置修正ア イ テム 1 モデルサーチ、2 モデルサーチ、エ ッ ジ位置、エ リ ア
補
助 画像メ モ リ 機能 最大 100 画像
解析機能 ロギ ン グモニタ
メニュ ー言語 日本語 / 英語 ( 切替可 )
定格 電源電圧 DC21.6 ∼ 26.4V(リ ッ プル成分含む )
1.0A 以下
消費電流
絶縁抵抗 リ ー ド線一括と コ ン ト ロ ー ラ ケー ス間：20MΩ(250V メ ガにて )
耐電圧 リ ー ド線一括と コ ン ト ロ ー ラ ケー ス間：AC1000V 50/60Hz 1min
耐環境性 周囲温度 動作時：0 ∼ +50℃ 保存時：-15 ∼ +60℃( ただ し、氷結・
範囲 結露しないこ と )
周囲湿度 動作時・保存時各：35 ∼ 85％RH( ただ し、結露しないこ と )
範囲
周囲雰囲気 腐食性ガスのないこ と
IP20(IEC60529)
保護構造
振動周波数 :10 ∼ 150Hz 片振幅 :0.35mm
振動 ( 耐久 )
加速度 :50m/s 各 8 分 10 回
2
衝撃 ( 耐久 ) 150m/s 6 方向、各 3 回 ( 上下、左右、前後 )
2
ケー ス : ポ リ カ ーボ ネ ー ト(PC)、プレ ー ト フ ェ イ ス :PMMA
材質
質量 約 620 ｇ
タ ッ チペン ( 形 ZFX-TP)、排気ユニ ッ ト( 形 ZFX-EU)、端子台
付属品
アダプタ ( 形 ZFX-XTB)、フ ェ ラ イ ト コア (2 個 )、電源コ ネ ク タ、
取扱説明書（本書）
3. 入力仕様
RESET、DI0 ∼ DI8、DSA 信号
モー ド
NPN PNP
入力電圧 DC12 ∼ 24V±10% DC12 ∼ 24V±10%
ON 電流 (＊1)
5mA 以上 5mA 以上
ON 電圧 (＊1)
8.8V 以上 8.8V 以上
OFF 電流 (＊2) 0.5mA 以下 0.5mA 以下
OFF 電圧 (＊2) 1.1V 以下
1.1V 以下
ON デ ィ レ イ 5ms 以下
5ms 以下
OFF デ ィ レ イ 0.7ms 以下 0.7ms 以下
内部回路図
各端子
COMI N
各端子 COMI N
・カ メ ラ と コ ン ト ローラは、指定した組み合わせ以外で使用しないでく だ さい。誤動作、破損の原
因になる こ とがあ り ます。
・カ メ ラ接続コ ネ ク タは規定の ト ルク 0.15N・ ｍで締め付けて く だ さ い。
3. その他
・本体の分解、修理、改造、加圧変形、焼却などは絶対に しないで く だ さ い。
・廃棄する と きは、産業廃棄物と して処理して く だ さ い。
・異臭がする、本体が非常に熱く なる、煙が出るなどの異常が起こ った場合、すぐに
使用を中止し、電源を切った状態で当社支店・営業所までご相談く だ さ い。
・原子力や人命に関わる装置などの安全回路には使用しないで く だ さ い。
・フ ェ ールセー フ回路などの安全対策を して使用して く だ さ い。
4. 法規と規格
本製品は、以下の規格に準拠しています。
EN 規格（ヨ ー ロ ッパ規格） EN61326-1
Electromagnetic environment : Industrial electromagnetic environment
(EN/IEC 61326-1 Table 2)
ま た本製品は、イ ミ ュニテ ィ 試験において、以下の条件を適用しています。
：モニタ表示において、文字が判読可能な映像の乱れは合格とする。
使用上の注意
製品が動作不能、 誤動作、 ま たは性能 ・ 機器への悪影響を防ぐため、 以下のこ と を守っ
て く だ さ い。
1. 設置場所について
次のよ う な場所には設置しないで く だ さ い。
・周囲温度が定格の範囲を越え る場所
・温度変化が急激な場所 ( 結露する場所 )
・相対湿度が 35 ∼ 85%RH の範囲を超え る場所
・振動や衝撃が直接加わる場所
・強い外乱光 ( レ ーザ光、アー ク溶接光など ) があたる場所
・直射日光があたる場所や暖房器具のそば
・強磁界、強電界があ る場所
ま た、定格に記載している保護構造上、次のよ う な場所には設置しないで く だ さ い。
・腐食性ガス、可燃性ガスがあ る場所
・塵埃、塩分、鉄粉があ る場所
・水・油・化学薬品の飛沫や ミ ス ト 雰囲気があ る場所
2. 電源および接続、配線について
・市販のス イ ッ チン グ レ ギュ レ ー タ を ご使用の際は、FG 端子を接地して く だ さ い。
・電源ラ イ ンにサージがある場合、使用環境に応じてサージアブソ ーバを接続してご使用く だ さ い。
・配線後は電源を投入する前に、 電源の正誤、 負荷短絡などの誤接続の有無、 負荷電
流の適否について確認を行って く だ さ い。 誤配線などで故障するおそれがあ り ます。
・ケーブル類の着脱は、必ず電源を切った状態で行って く だ さ い。 通電中に着脱する と
故障の原因にな り ます。
・次のよ う な場合は電源を切ら ないで く だ さ い。 セーブ中のデー タ が破損し ます。
- 各種デー タ をコ ン ト ロ ー ラにセーブ中
- 各種デー タ を SD カ ー ド にセーブ中
・液晶モニタは精密な技術で作られてお り ますが、ご く わずかに画素欠陥があ る場合が
あ り ます。 これは液晶モニタの構造によ る もので故障ではあ り ません。
・カ メ ラについている台座は外さ ないで く だ さ い。
・端子台アダプタの取付ネ ジは必ず付属のネ ジ を使用して く だ さ い。 付属以外のネ ジ を使
用する と製品が壊れるおそれがあ り ます。
3. 保守点検について
カ メ ラやコ ン ト ロ ー ラの清掃には、 シ ンナー、 ベン ジ ン、 アセ ト ン、 灯油類は使用しないで く だ
さ い。 カ メ ラに大き なゴ ミ やホコ リ が付いた場合は、ブロアブラ シ ( カ メ ラ レ ンズ用 ) で吹
き飛ば して く だ さ い。 呼気で吹き飛ばすこ とは避けて く だ さ い。 小さ なゴ ミ やホコ リ は柔ら
かい布 ( レ ンズク リ ーナーなど ) にアルコールを少量含ませて、 ていねいにふき取って く
だ さ い。 強く ふく こ とは避けて く だ さ い。 傷がつく と、 誤検出の原因にな り ます。
4. 設置に関するご注意
4-1 コン トローラ放熱
コ ン ト ロ ー ラの放熱を良く するため、次の方向で設置して く だ さ い。
次のよ う な方向では設置しないで く だ さ い。
4-2 通気
・通気を良く するため、コ ン ト ロー ラの左右は、他の機器と下図以上の間隔を空け
て設置して く だ さ い。
〈コ ン ト ロ ー ラ単体で設置する場合〉
15mm
50mm以上
以上
TRIG 信号
モー ド NPN PNP
入力電圧
DC12 ∼ 24V±10% DC12 ∼ 24V±10%
ON 電流 (＊1) 5mA 以上 5mA 以上
ON 電圧 (＊1) 8.8V 以上 8.8V 以上
OFF 電流 (＊2) 0.5mA 以下 0.5mA 以下
OFF 電圧 (＊2) 0.8V 以下 0.8V 以下
ON デ ィ レ イ 0.1ms 以下 0.1ms 以下
OFF デ ィ レ イ
0.1ms 以下 0.1ms 以下
内部回路図 各端子
COMI N
各端子 COMI N
＊1： ON 電流 /Ｏ Ｎ電圧
OFF→ON 状態に させる電流値ま たは電圧値のこ とです。
ON 電圧の値は、COMIN と各入力端子間の電位差と な り ます。
＊2： OFF 電流 /OFF 電圧
ON→OFF 状態に させる電流値ま たは電圧値のこ とです。
OFF 電圧の値は、COMIN と各入力端子間の電位差と な り ます。
＊3： TRIG 信号の ON/OFF デ ィ レ イ 時間は、RESET、DI0 ∼ DI8、DSA 信号の回路図の場合と
は異な り ます。
4. 出力仕様
OR、ERROR、RUN、ENABLE、GATE、DO0 ∼ DO15 信号
モー ド NPN PNP
出力電圧 DC12 ∼ 24V±10%
DC12 ∼ 24V±10%
負荷電流
45mA 以下 45mA 以下
ON 残留電圧
2V 以下 2V 以下
OFF 漏れ電流 0.2mA 以下 0.2mA 以下
内部回路図
各端子 負荷
COMOUT
STGOUT0 信号
モー ド
NPN PNP
出力電圧 DC12 ∼ 24V±10% DC12 ∼ 24V±10%
負荷電流 45mA 以下
45mA 以下
ON 残留電圧 2V 以下
2V 以下
OFF 漏れ電流 0.2mA 以下 0.2mA 以下
内部回路図
COMI N
負荷
各端子
COMOUT
5. 外部入出力
端子台アダプタ ( 付属品 ) に配線し、コ ン ト ロ ー ラのパラ レル I/O コ ネ ク タ 0 に取付けて く
だ さ い。
ピン No .
11 20
PA RAL
LEL
1
1 10
電線サイズ ： 0.14∼1mm 2 (AWG26∼16撚り線)
ケーブル長 ： 30m
各電線の締め付けトルク ： 0.22 ∼ 0.25N ･ m
信号ケーブル
端子台アダプタの締め付けトルク ： 0.3N ･ m
端子台アダプタ取付けネジ ： M2.6×7セットナベネジ
（付属品 ４個）
参考
端子台アダプタの代わり に、パラ レル I/O ケーブル ( 形 ZFX-VP) を接続する こ と も で き
ます。
〈コ ン ト ロ ー ラに排気ユニ ッ ト を取付けて設置する場合〉
50mm以上
・ 周囲温度は 50℃以下に して く だ さ い。周囲温度が 50℃を超え る場合、 強制フ ァ ンやク ー
ラ ー を設置して、常時 50℃を超え ないよ う に して く だ さ い。
・ ノ イ ズの影響を避けるため、 高圧機器が設置されている盤面には取付けないで く だ さ い。
・動作環境の ノ イ ズを低レベルに抑え るため、コ ン ト ロー ラは動力線から 10ｍ以上離して く
だ さ い。
5. フ ェライ ト コアの装着
カ メ ラ ケーブルの両端、およびコ ン ト ロー ラの電源ケーブルの両端に、付属品のフ ェ
ラ イ ト コアを装着し ます。
フ ェライ ト コア
フ ェライ ト コア
コン トローラの電源ケーブルにフ ェライ ト コアを
装着する場合、ケーブルは１回巻いてく ださい。
＋ −
DC 電源
6.DIN レールの取付 / 取外し方法
6-1 レールの取付
1 上側のツ メ を DIN レ ールに引っかける
2 下側のツ メ が "カチ ッ"と鳴る まで DIN レ ール
に押し込む
重要
・DIN レ ール上のコ ン ト ロ ー ラの両脇に、エン ド
1
プレ ー ト( 別売 ) を取付けて く だ さ い。
2
・同一の DIN レ ール上で、コ ン ト ロ ー ラの隣に
他の機器を設置する場合は、コ ン ト ローラ
に排気ユニ ッ ト( 付属品 ) を取付けて く だ さ
い。
6-2 取外し方法
1 コ ン ト ロ ー ラの下側のフ ッ ク を下に引く
2 底面側か ら コ ン ト ロ ー ラ を持ち上げて、 DIN レ ー
ルか ら外す
1
2
7. 排気ユニッ ト をコン トローラに取付ける
同一の DIN レ ール上で、コ ン ト ロ ー ラの隣に他の機器を設置する場合は、排気ユニ ッ ト
( 付属品 ) をコ ン ト ロ ー ラに取付けます。排気ユニ ッ ト はタ ッ チペン ホルダ も兼ねています。
タッチペン
ホルダ
1 コ ン ト ロ ー ラの取付け穴 (4 箇所 ) に排気ユニ ッ
ト を取付ける
排気
ユニット
8. 電源仕様
8-1 推奨電源
次の仕様に適合する電源を使用して く だ さ い。
項目
仕様
電源電圧 DC24Ｖ(21.6 ∼ 26.4Ｖ)
出力電流 1.0Ａ以上
推奨電源 形Ｓ8Ｖ Ｓ-06024(DC24V、2.5A)
推奨電線サイ ズ 0.14 ∼ 1.5 ( 長さ1ｍ以下 )
mm²
ピ ン アサイ ンは次のとお り です。必要な ピ ンのみ配線して く だ さ い。
ピ ン No, 信号名 電線の色 信号の方向 機能
( 形 ZFX-VP)
1 RESET 茶 入力
２ TRIG 赤 入力
DI0 橙
3 入力
DI1 黄
4 入力
5 DI2 緑 入力
DI3 青 入力
6
７ DI4 紫 入力
8 DI5 灰 入力
9 DI6 白 入力
10 DI7 黒 入力
11 DI8 茶 入力
12 DＳ Ａ 赤 入力
13 Ｏ Ｒ 橙 出力
14 Ｅ Ｒ Ｒ Ｏ Ｒ 黄 出力
15 Ｒ Ｕ Ｎ 緑 出力
16 Ｅ Ｎ Ａ Ｂ Ｌ Ｅ 青 出力
17 GATE 紫 出力
18 DO15 灰 出力
19 COMIN 白 −
20 COMOUT 黒 −
6. パラレル I/O コネクタ 1（拡張パラレルポー ト）
パラ レル I/O ケーブル ( 形 ZFX-VP) のコ ネ ク タの両脇にあ る 2 つのツ メ を抑えてロ ッ ク
を解除し、コ ン ト ロ ー ラのパラ レル I/O コ ネ ク タ 1 に接続し ます。ツ メ を放すと、コ ネ ク タ
COMOUT
は再度ロ ッ ク状態にな り ます。
ピン No .
10 1
負荷
各端子
20 11
パラレル I/O ケーブル P A R
形 ZFX-VP （ 2m/5m ）
10
1
20
11
COMOUT パラ レル I/O ケーブル仕様
項目
コ ネ ク タ
メ ー カ ヒ ロセ電機
形式 FX2B-20SA-1.27R
負荷 電線サイ ズ −
( ケーブル厚さ)
各端子
ケーブル全幅 −
電線長さ −
COMI N
ピ ン アサイ ンは次のとお り です、必要な ピ ンのみ配線して く だ さ い。
ピ ン No, 信号名 電線の色
信号の方向 機能
( 形 ZFX-VP)
1(＊1) STGOUT0 茶 出力
２ 未接続 赤 出力
DO0 橙
3 出力
4 DO1 黄 出力
5 出力
DO2 緑
DO3 青 出力
6
７ DO4 紫 出力
DO5 灰 出力
8
9 DO6 白 出力
8-2 接続方法
15mm以上
＋
−
DC24V
9. 上位機器との通信について
本製品の起動を確認後、上位機器との通信を行って く だ さ い。
また、本製品の起動時には、上位イ ン タ ー フ ェ ースから不定な信号が出る可能性があ り
ますので、初期動作時はご使用機器の受信バ ッ フ ァ を ク リ アするなどの処理を実施して
く だ さ い。
■仕様
1. 各部名称と機能
【前面】
(4)
(1)
O M RO N US B
OUTPUT RUN ERRO R ENABL E
ZFX-C2 0
SD
CARD
AD J
MENU RUN
(2)
AUTO ESC
SET
1 2 3 4
PULL OPEN
(9) (3)
●前面
名称 機能
(1) 判定表示灯 計測中表示灯
エラ ー表示灯
判定表示灯
ト リ ガ表示灯
エンドプレート(別売)
PFP-M
(2) 液晶モニタ / 液晶モニタは、設定メニューおよびカ メ ラで撮影した画像を表示し
タ ッ チパネル ます。
O M RO N US B タ ッ チペンで タ ッ プする こ とで、 さ ま ざま な設定を行う こ とがで き ます。
ZFX-C20 OUTPUT RUN ERROR ENABL E
CARD SD
排気ユニット
AD J
MENU RUN
AUTO ESC
(3) フ ァ ン ク シ ョ ンキー 特定の機能が割当て られています。
SET
1 2 3 4
PULL OPEN
DINレール(別売)
(4) タ ッ チペン タ ッチパネルを操作する と きに使用し ます。コ ン ト ロー ラのス ト ラ ッ プホ
PFP-100N (1m)
PFP-50N (0.5m)
ルダにのス ト ラ ッ プを結ぶこ とで、コ ン ト ロー ラに取付ける こ とができ ま
PFP-100N2 (1m)
す。
(5)Ｕ Ｓ Ｂ ポー ト パソ コ ン と接続するためにＵ Ｓ Ｂ ケーブル (Ｍ Ｉ Ｎ Ｉ -Ｂ) を接続し ます。
(6)Ｓ Ｄ カ ー ド Ｓ Ｄ カ ー ド を差込みます。
(7) モー ド切替 動作モー ド を選択し ます。
ス イ ッ チ
Ｍ Ｅ Ｎ Ｕ
Ａ Ｄ Ｊ
Ｒ Ｕ Ｎ
(8) 操作キー タ ッ チペン を使用せずに操作をする場合に使用し ます。
タ ッ チペン を取付けるためのホルダです。
(9) タ ッ チペン
ス ト ラ ッ プホルダ
注：この判定結果は、パラ レルイ ン タ フ ェ ー スか ら出力される OR 信号に相当 し ます。
●上面
名称
機能
(1) モニタ コ ネ ク タ モニタ ケーブルを使用して液晶モニタ と接続し ます。
(2) カ メ ラ コ ネ ク タ カ メ ラに接続し ます。
●底面
名称 機能
100Ｂ ａ ｓ ｅ -Ｔ Ｘ/10Ｂ ａ ｓ ｅ -Ｔ ケーブルを使用して、パソコン と接続し
(1) イ ーサー ネ ッ ト
ます。
ポー ト
(2)Ｒ Ｓ-232C/422 Ｒ Ｓ-232Cま たは RS-422 ケーブルを使用して、 PLCと接続し ます。
コ ネ ク タ
(3) コンソール
コ ン ソ ールを接続し ます。
コ ネ ク タ
(4) 電源コ ネ ク タ
DC 電源を接続し ます。
(5) パラ レルポー ト
パラ レル Ｉ /Ｏ ケーブルを使用して、 Ｐ Ｌ Ｃ などの機器と接続し ます。
ピ ン No, 信号名 電線の色
( 形 ZFX-VP)
ZFX 再起動 10 DO7 黒
11 DO8 茶
計測 ト リ ガ信号を入力
コマン ドのパラ メ ー タ 12 DO9 赤
13 DO10 橙
14 DO11 黄
15 DO12 緑
16 DO13 青
17 DO14 紫
コマン ド入力
18 COMOUT 灰
19 未接続 白
パラ レルコマン ド確定信号
COMOUT 黒
２0
デー タ送信要求信号を入力
＊1: STGOUT0 信号は、ZFX にス ト ロボ装置を接続したい場合に使用し ます。
レベル出力 / パルス出力
エラ ー発生時に ON
■外形寸法図
Ｒ Ｕ Ｎモー ド時に ON
計測 ト リ ガ信号入力可能時に ON
設定した出力時間中 ON
デー タ出力
入力信号、STGOUT0 用コモン
OR、ERROR、RUN、
E N A B L E 、 G AT E 、
DO15 信号用コモン
72
当社商品は、 一般工業製品向けの汎用品と して設計製造さ れています。 従いま して、 次に
掲げる用途での使用を意図 してお らず、 お客様が当社商品を これ らの用途に使用さ れる際
A L L
E L 1
には、 当社は当社商品に対 して一切保証をいた し ません。 ただ し、 次に掲げる用途であって
も当社の意図 した特別な商品用途の場合や特別の合意がある場合は除き ます。
ピン No .
(a) 高い安全性が必要と さ れる用途 （例 ： 原子力制御設備、 燃焼設備、 航空 ・ 宇宙設備、 鉄
1 10
道設備、 昇降設備、 娯楽設備、 医用機器、 安全装置、 その他生命 ・ 身体に危険が及び
う る用途）
11 20
(b) 高い信頼性が必要な用途 （例 ： ガス ・ 水道 ・ 電気等の供給システム、 24時間連続運転
システム、 決済システムほか権利 ・ 財産を取扱う用途な ど）
(c) 厳 しい条件または環境での用途 （例 ： 屋外に設置する設備、 化学的汚染を被る設備、
電磁的妨害を被る設備、 振動 ・ 衝撃を受ける設備な ど）
フ ラ ッ ト ケーブル
(d) カタログ等に記載のない条件や環境での用途
日立電線
*(a)か ら(d)に記載さ れている他、 本カタ ログ等記載の商品は自動車 （二輪車含む。 以下同
UL20012-ST10×28AWG
じ） 向けではあ り ません。 自動車に搭載する用途には利用 しないで下さ い。 自動車搭載
用商品については当社営業担当者にご相談く だ さ い。
0.89mm
*上記は適合用途の条件の一部です。 当社のベス ト､総合カタログ､データ シー ト等最新版
のカタログ、 マニュアルに記載の保証･免責事項の内容を よ く 読んでご使用く だ さ い。
12.70mm
2m/5m
●製品に関するお問い合わせ先
お客様相談室
0120-919-066
携帯電話 ・ PHS ・ IP電話な ど ではご利用いただけませんので、 下記の電話番号へおかけ く だ さ い。
055-982-5015
ス ト ロボ ト リ ガ 0 出力
電話
未接続
■営業時間：8:00∼21:00 ■営業日：365日
デー タ出力
●FAXやWebページでもお問い合わせいただけます。
055-982-5051 / www.fa.omron.co.jp
FAX
●その他のお問い合わせ
納期・価格・サンプル・仕様書は貴社のお取引先、または貴社
担当オムロン販売員にご相談ください。
オムロン制御機器販売店やオムロン販売拠点は、Webページで
ご案内しています。
A ｖ 2014年7月
1 マイ ナス ド ラ イ バを使用して、電源コ ネ ク タ ( オス )
の上面のネ ジ (2 個 ) を緩める
２DC 電源端子 ( 電線 ) を電源コ ネ ク タ ( オス ) に
差込み、 電源コ ネ ク タ( オス) 上面のネ ジ (2 個 )
を ド ラ イ バで締めて、電源端子を固定する
締付け ト ルク：0.22 ∼ 0.25N･ｍ
3 電源コ ネ ク タ ( オス ) をコ ン ト ロ ー ラの電源コ ネ ク タ
( メ ス ) に差込む
4 電源コ ネ ク タ ( オス ) の左右ネ ジ を ド ラ イ バで締
め、固定する
締付け ト ルク：0.22 ∼ 0.25N･ｍ
【上面】 【底面】
操作パネル
カバー
(1) (2)
(1) (2) (3)
(5)
(6)
(7) CONSOLE
RS-232C
ETHERNET
PARALLEL1 PARALLEL0
(8)
RGB
CAMERA2 CAMERA1
(4) (5)
Ｒ Ｕ Ｎ Ｒ Ｕ Ｎモー ド時、緑色で点灯し ます。
エラ ー発生時、赤色で点灯し ます。
Ｅ Ｒ Ｒ Ｏ Ｒ
判定によ り、判定結果がＯ Ｋ またはＮ Ｇ
Ｏ Ｕ Ｔ Ｐ Ｕ Ｔ
( 注 )
の場合、橙色で点灯し ます。
計測 ト リ ガ入力が可能な場合、青色で
Ｅ Ｎ Ａ Ｂ Ｌ Ｅ
点灯し ます。
計測条件を設定する場合に選択し ます。
テス ト 計測 （外部機器へのデー タ出力を伴わない計測） 中、
液晶モニタの画像や値を参照して設定パラ メ ー タ を必要に
応じて調整する場合に選択し ます。
計測を行う場合に選択し ます。
信号の方向 機能
出力 デー タ出力
出力
出力
出力
出力
出力
出力
出力
− STGOUT0、DO0 ∼ DO6
信号用コモン
− 未接続
−
DO7 ∼ DO14 信号用コモン
145
(130) 15
(単位 ： ｍｍ)
（130）
4.5 82
52
ご承諾事項
インダス トリアルオー トメーションビジネスカンパニー
クイック オムロン
（通話料がかかり ます）
