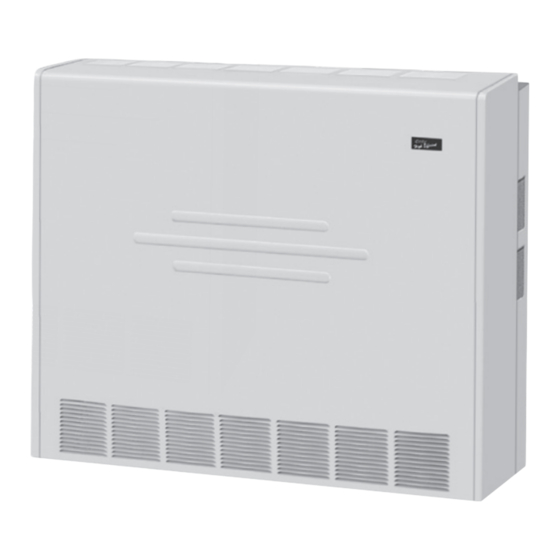

COZY HEDV253A Installation And Operating Instructions Manual
Hi-efficient direct vent
wall furnace
Hide thumbs
Also See for HEDV253A:
- Parts list (2 pages) ,
- Installation and operating instructions manual (22 pages) ,
- Installation and operating instruction (22 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
ENGLISH
Click here for the full manual or
click on the links below to quickly
locate what you're looking for:
Before Installation
Standards ............................................ 2
Specifications ...................................... 3
Introduction & Safety ...................... 3 - 4
Venting ................................................. 4
Clearances ..................................... 5 - 6
Location .............................................. 7
Locating
the Vent Opening ................................. 8
Rough-In Gas Supply .......................... 8
Installing Vent System ......................... 9
Installing Heater ................................. 10
Operating Instructions ....................... 11
Proper Burner Flame ......................... 12
Cleaning the Burner ........................... 12
Burner Orifice
and Orifice Chart ............................... 12
Wiring ................................................ 13
Sequence of Operations .................... 14
Kits:
HEVK-5 Vent Exhaust ................... 15
HEVE-5 Vent Enclosure ............... 16
HEEL-1 90º ................................... 16
18900 Condensate ....................... 17
Maintenance Instructions ................... 18
Service Records ................................ 19
Troubleshooting
Charts ......................................... 20 - 21
HEDV Part List ........................... 22 - 23
Warranty ............................................ 24
