A S E A S Y A S I T G E T S .
Get the big picture.
Analiza el proyecto a
grandes rasgos.
Ayez une vue d'ensemble.
Read these installation instructions. Check
to see you have all the parts on the
hardware list.
Lee estas instrucciones para la
instalación. Verifica que tienes todas las
piezas que figuran en la lista de herrajes.
Lisez les directives d'installation qui
suivent. Assurez-vous d'avoir toutes les
pièces indiquées sur la liste.
Gather the tools you'll need.
Reúne las herramientas
que necesitarás.
Rassemblez les outils dont vous avez
besoin.
SCREWDRIVER
DESTORNILLADOR
TOURNEVIS
MALLET
MAZO
MAILLET
For design ideas and answers to
frequently asked questions, visit our
Web site, www.easytrack.com.
Para obtener ideas y respuestas a las
preguntas frecuentes, consulta nuestro
sitio Web, www.easytrack.com.
Pour des idées conceptuelles et une foire
aux questions, visiter notre site Web à
l'adresse www.easytrack.com.

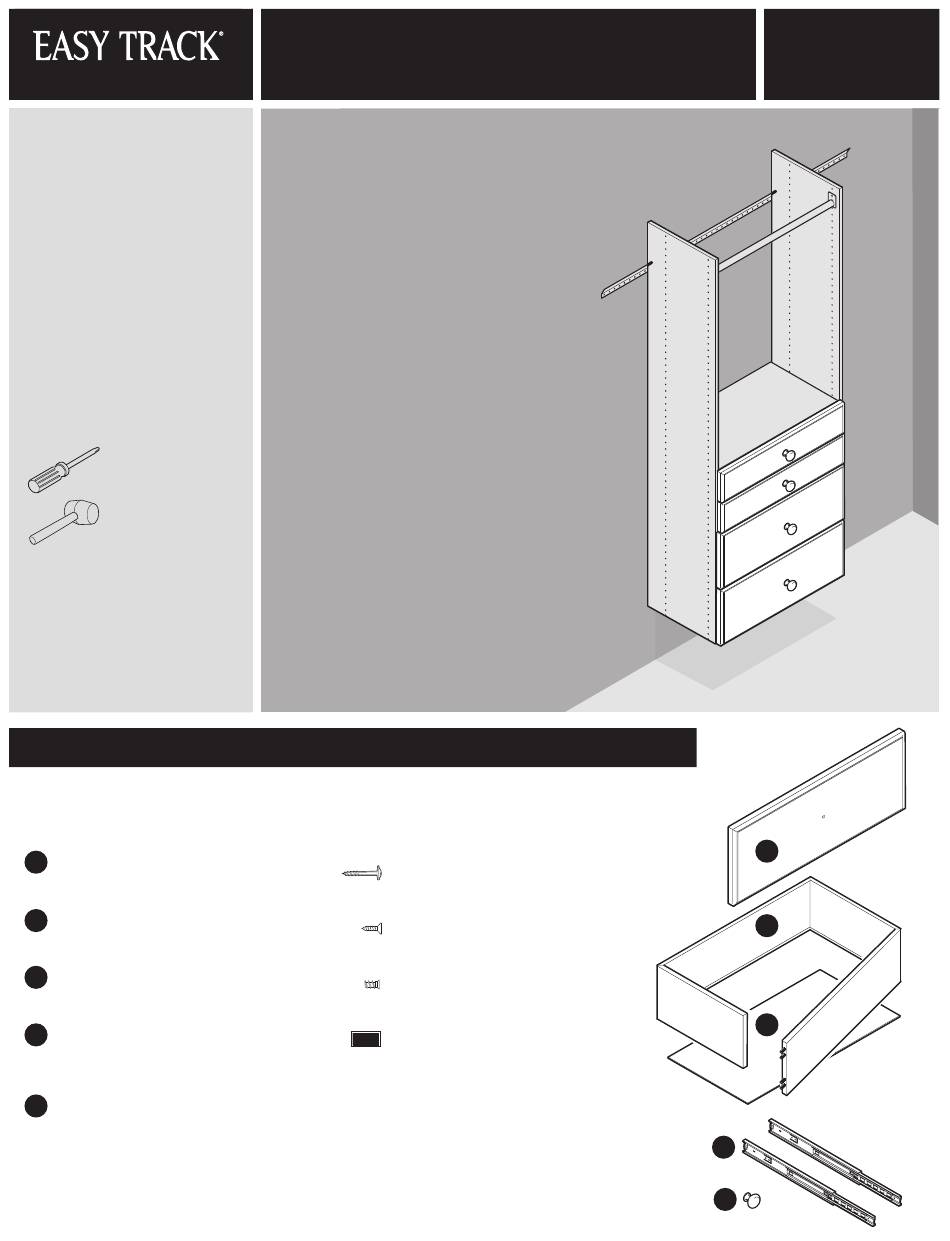

LOOK INSIDE
MIRA EL INTERIOR
•
PARTS INCLUDED
PIEZAS INCLUIDAS
PIÈCES INCLUSES
1
drawer front (1)
frente de la gaveta (1)
avant du tiroir (1)
drawer wrap (1)
2
envoltura de las gavetas (1)
enveloppe du tiroir(1)
3
drawer bottom (1)
parte inferior de la gaveta (1)
fond du tiroir (1)
4
ball-bearing slides (2)
guía de desplazamiento con
cojinete de bolas (2)
glissière à roulement à billes (2)
5
knob (1)
perilla (1)
poignée (1)

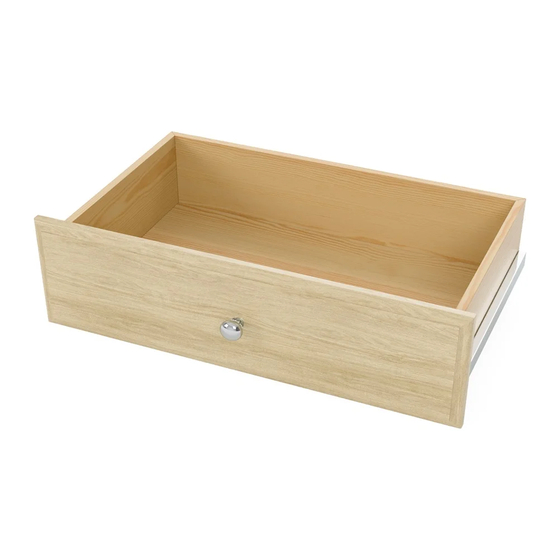

Deluxe Drawer
Gaveta de Lujo
Tiroir de Luxe
1-800-562-4257
If you have any questions, or you're missing
parts, call our customer care department.
MONDAY – FRIDAY
8AM TO 5PM EST
Si tienes alguna pregunta o te falta alguna
pieza, comunícate con nuestro departamento
de servicio al cliente.
LUNES A VIERNES
8AM A 5PM HORA
DEL ESTE
Si vous avez des questions ou s'il manque des
pièces, communiquez avec notre service
à la clientèle.
DU LUNDI AU VENDREDI
DE 8 H À 17 H, HNE
LIFETIME LIMITED WARRANTY
EASY TRACK PRODUCTS ARE MANUFACTURED USING THE HIGHEST
QUALITY MATERIALS TO EXACT TOLERANCES. OUR PRODUCTS INCLUDE
A LIMITED LIFETIME WARRANTY. FOR A COMPLETE COPY SEE
WWW.EASYTRACK.COM.
GARANTÍA LIMITADA DE POR VIDA
LOS PRODUCTOS EASY TRACK SE FABRICAN CON MATERIALES DE LA MÁS
ALTA CALIDAD PARA TOLERANCIAS EXACTAS. NUESTROS PRODUCTOS
INCLUYEN UNA GARANTÍA LIMITADA DE POR VIDA. PARA VER UNA COPIA
COMPLETA DE LA GARANTÍA, VISITE WWW.EASYTRACK.COM.
GARANTIE LIMITÉE À VIE
LES PRODUITS EASY TRACK SONT FABRIQUÉS DE MATÉRIAUX DE LA PLUS
HAUTE QUALITÉ DANS LES MARGES DE TOLÉRANCE EXACTES. NOS
PRODUITS SONT ASSUJETTIS À UNE GARANTIE LIMITÉE À VIE. POUR
OBTENIR UNE COPIE INTÉGRALE, CONSULTEZ WWW.EASYTRACK.COM.
CONTENU DE LA BOÎTE
•
HARDWARE INCLUDED
INCLUYE HERRAJES
PIÈCES DE FIXATION COMPRISES
#8 x 1" drawer adjusting screws (2)
#8 x 1" gaveta tornillo de ajuste (2)
#8 x 1" vis de réglage tiroir (2)
#6 x 1/2" flat head screws (6)
#6 x 1/2" tornillos de cabeza plana (6)
#6 x 1/2" vis à tête plate (6)
euro screws (4)
tornillos euro (4)
vis euros (4)
white glue pouch (1)
bolsa de pegamento blanco (1)
sachet de colle blanche (1)
RD04
RD08
RD12
1
2
3
4
5
Advertisement
Related Manuals for Easy Track Deluxe Drawer
Summary of Contents for Easy Track Deluxe Drawer
- Page 1 For design ideas and answers to GARANTÍA LIMITADA DE POR VIDA frequently asked questions, visit our LOS PRODUCTOS EASY TRACK SE FABRICAN CON MATERIALES DE LA MÁS Web site, www.easytrack.com. ALTA CALIDAD PARA TOLERANCIAS EXACTAS. NUESTROS PRODUCTOS INCLUYEN UNA GARANTÍA LIMITADA DE POR VIDA. PARA VER UNA COPIA Para obtener ideas y respuestas a las COMPLETA DE LA GARANTÍA, VISITE WWW.EASYTRACK.COM.
- Page 2 Lay the drawer wrap flat on the floor. Apply a small amount of glue (provided) into the dowel holes, and then apply glue into the three (3) v-grooves. Position the drawer bottom into the slot on the drawer wrap. Extiende la envoltura de la gaveta sobre el piso. Aplica una pequeña cantidad de pegamento (incluido) en los orificios para clavijas y luego aplica pegamento en las tres (3) ranuras en V.
- Page 3 Attach the knob to drawer front with supplied screw. Attach Separate slide halves from each other by lifting the lever (1), drawer front to the drawer box using (2) #8 x 1" drawer and pulling apart the slide (2). adjusting screws. Hand tighten the screws with a screwdriver to Utiliza la palanca (1) para separar las dos mitades de la guía bring the drawer front to drawer wrap.
- Page 4 Press the closed side of the slide against the back Position the front edge of the slide to the front edge of the drawer front. Attach the smaller half of the of the vertical. The 4th and 11th hole from the front drawer slide to the drawer box using #6 x 1/2"...
- Page 5 Line up the two drawer box slides with the slides on the two TIP • CONSEJO • CONSEIL verticals, and push into tower. Slides should lock. When installing drawers, use the screws provided to fix a shelf directly Alinea las dos guías de deslizamiento del armazón de la above and below one drawer, or above and below a bank of drawers gaveta con las guías de deslizamiento de los dos verticales y for stability.
- Page 6 Merci de votre achat récent de Easy Track. Nous valorisons nos clients, et nous nous efforçons tout le temps à vous offrir la meilleure expérience d’achat possible. Veuillez prendre une minute pour répondre à deux brèves questions de notre sondage de satisfaction des clients. Vos commentaires nous aident à mieux faire notre travail. Pour remplir le court sondage, veuillez nous visiter à...
- Page 7 BACK OF DRAWER FRONT OF DRAWER PARTE POSTERIOR DE LA GAVETA FRENTE DE LA GAVETA ARRIÉRE DU TIROIR AVANT DU TIROIR SLIDE TEMPLATE • PLANTILLA DE LA GUÍA DE DESLIZAMIENTO • COULISSE,MODÈLE 13 7/8" 352 mm SCREW HOLE SCREW HOLE ORIFICIO TORNILLO ORIFICIO TORNILLO TROU DE VIS...
- Page 8 HUTCH DRAWER FRONT OF DRAWER RDH08 GAVETA PARA ANAQUEL FRENTE DE LA GAVETA RDH12 AVANT DU TIROIR TIROIR DE BAHUT SLIDE • GUÍA DE DESLIZAMIENTO • COULISSE FROM BACK OF DRAWER DE PARTE POSTERIOR DE LA GAVETA DE L'ARRIÈRE DU TIROIR ⁄...
