Inovonics ShatterPro EE1247 Installation And Operation

EE1247 EchoStream® ShatterPro™ Glassbreak

Test the EE1247

The EE1247 should be tested following installation.
Transmitter
1. Remove the jumper from the tamper pins to test the transmitter. This should
Installation and Operation Manual - 04939B
cause a tamper fault.
2. To confirm the sensor has power and the microphone and circuit board are
functioning, clap your hands loudly in front of the sensor. The LED will blink

Overview

twice, but the alarm will not trip.

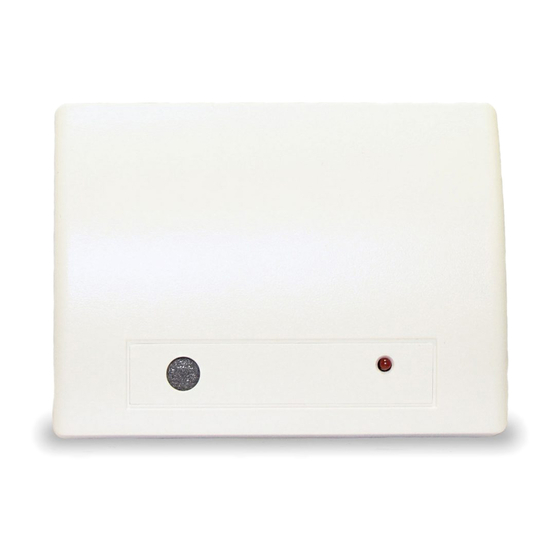

The EE1247 is an acoustic glassbreak sensor that transmits digital RF messages to
3. For full functionality testing, use the Sentrol 5709C acoustic glassbreak tester to
Inovonics Wireless FA receivers. The glassbreak sensor module is the wireless
switch the unit into test mode and simulate alarm conditions via sonic bursts.
ShatterPro, manufactured by GE Interlogix, Inc. The wireless transmitter module is
manufactured by Inovonics Wireless Corporation.

Specifications

Inovonics Wireless Contact Information

Dimensions: 108 x 80 x 43mm (4.2 x 3.1 x 1.7")
If you have any problems with this procedure, contact Inovonics Wireless technical
Typical battery life: 2 years
services:
Battery (BAT604): 3.0V lithium Panasonic CR123A or approved equivalent
• E-mail: support@inovonics.com
Operating environment: 0 to 60°C (32 to 140°F), non-condensing humidity
• Phone: (800) 782-2709; (303) 939-9336
RF frequency range: 868-869 MHz (Europe)
Microphone: Omnidirectional Electret
B

Warranty/Disclaimer

A Note: Changes or modifications to this unit not expressly approved by Inovonics
Wireless Corporation may void the installer's authority to operate the equipment as
C
well as the product warranty.
Inovonics Wireless Corporation ("Inovonics") warrants its products ("Product" or
"Products") to conform to its own specifications and to be free of defects in materials
and workmanship under normal use for a period of twenty-four (24) months from the
date of manufacture. Within the warranty period, Inovonics will repair or replace, at
D
its option, all or any part of the warranted Product. Inovonics will not be responsible
for dismantling and/or reinstallation charges. To exercise the warranty, the User
("User", "Installer" or "Consumer") must work directly through their authorized
distributor who will be given a Return Material Authorization ("RMA") number by
Inovonics. Details of shipment will be arranged directly through the authorized
distributor.
This warranty is void in cases of improper installation, misuse, failure to follow
A
E
installation and operating instructions, alteration, accident or tampering, and repair
F
by anyone other than Inovonics.
This warranty is exclusive and expressly in lieu of all other warranties, obligations or
Fig. 1 EE1247 Components
liabilities, whether written, oral, express, or implied. There is no warranty by
Inovonics that Inovonics product will be merchantable or fit for any particular
A Mounting holes B EchoStream Select C Tamper pins
purpose, nor is there any other warranty, expressed or implied, except as such is
D Reset button E Microphone F Sensor LED
expressly set forth herein. In no event shall Inovonics be liable for an incidental,
consequential, indirect, special, or exemplary damages, including but not limited to

Installation and Startup

loss of profit, revenue, or contract, loss of use, cost of down time, or interruption of
business, nor any claim made by distributor's customers or any other person or
entity.

Install the Battery

This warranty will not be modified or extended. Inovonics does not authorize any
Before installing the EE1247 glassbreak transmitter you will need to install the
person to act on its behalf to modify or extend this warranty.
battery. To install the battery:
This warranty will apply only to Inovonics Products. Inovonics will not be liable for any
1. Press the housing release tab on the bottom of the EE1247 housing; pull the
direct, incidental, or consequential damage or loss whatsoever, caused by the
housing apart.
malfunction of Product due to products, accessories, or attachments of other
2. Install the battery.
manufacturers, including batteries, used in conjunction with Inovonics Products.

ETSI Requirements

Caution: E-mail support@inovonics.com for a copy of the CE Declaration of
To meet ETSI requirements, Inovonics has developed a new line of EE 868MHz-only Conformity.
products. These new 868MHz-only products are compatible with older systems that
include EchoStream select products. If you are using any ES products in your
current system, you will need to enable EchoStream select compatibility on this new
868MHz-only product. To enable/disable EchoStream select compatibility:
1. To enable compatibility with ES products, place a selection jumper on the enable
EchoStream Select selection pins.
2. If no ES products are used in your system, remove the selection jumper from the
EchoStream Select selection pins.

Register the Transmitter

EE1247 transmitters must be registered. Refer to receiver, network coordinator or
control panel installation instructions to register the EE1247 transmitter. Press Reset
when prompted to register the transmitter.

Mount the EE1247

1. Use the provided anchors and screws to mount the EE1247, paying careful
consideration to the following best practices:
• To avoid false alarms, install the unit as a perimeter zone that is armed only
when the perimeter doors and windows are armed. Installing the unit as a 24-
hour zone can create false alarms.
• Mount the EE1247 at least .91 m (3ft) from the window to be monitored, but no
more than 7.62 m (25ft) away.
• Mount the EE1247 at least 1.2 m (4 ft) away from noise sources (televisions,
speakers, sinks, doors, etc.).
• Mount the EE1247 so that it is in direct line of sight of all windows to be
protected.
• The best location for mounting the EE1247 is on the wall opposite of the
window to be protected. The EE1247 may also be mounted on the wall
adjoining the window to be protected, or on the ceiling.
• The glass should have the following dimensions:
- Height and Weight: 0.3 m x 0.6 m (1 x 2ft) or larger
- Plate thickness: 2.4 mm to 6.4 mm (3/32" to 1/4")
- Tempered thickness: 3.2 mm to 6.4 mm (1/8" to 1/4")
- Wired thickness: 6.4 mm (1/4")
- Laminated thickness: 3.2 mm to 6.4 mm (1/8" to 1/4")
• Avoid glass airlocks and glass vestibule areas, noisy kitchens and residential
car garages.
• Avoid rooms smaller than 3 x 3 m (10 x 10 ft), such as small utility rooms,
stairwells and small bathrooms.
• Because the unit is not hermetically sealed, avoid humid rooms.
• Avoid rooms where white noise, such as air compressor noise, is present. (A
blast of compressed air may cause a false alarm.)
• Avoid rooms with noise insulation or sound-deadening drapes or with closed,
wooden window shutters inside.
• Avoid placing the EE1247 in the corner of a room.
EE1247 EchoStream® ShatterPro® Afprøvning af EE1247
EE1247 skal afprøves efter installering. Selv om en fuld afprøvning af funktionsevnen
Glasbrudsdetektor
kræver anvendelse af den akustiske glasbrudstester Sentrol 5709C, som sætter
Installations- og betjeningsmanual - 04939B enheden i testmode, og simulerer alarmtilstande ved hjælp af lydmæssige knæk, så
kan EE1247 testes i praksis på følgende måde:
1. Fjern jumperen fra de pins, som er til sabotagefunktionen, for at teste senderen.
Oversigt
Dette skal forårsage en sabotagefejl.
EE1247 er en akustisk glasbrudsdetektor som sender digitale, trådløse signaler til
2. Klap højt i hænderne foran sensoren, for at teste mikrofonen. LED´en vil blinke
modtagere fra Inovonics Wireless. Glasbrudsdetektorens sensor er Shatterpro®,
to gange, men alarmen vil ikke blive udløst.
fremstillet af GE Interlogix, Inc. Det trådløse sendermodul er fremstillet af Inovonics
Wireless Corporation.
Specifikationer
Dimensioner: 108 x 80 x 43mm
Kontaktoplysninger
Typisk levetid for batteri: 2 år
Kontakt den tekniske support hos Alarm System A/S, hvis du har problemer at
Batteri (BAT604): 3.0V Lithium, Panasonic CR123A eller tilsvarende godkendt.
installere EE1247:
Driftsmiljø: 0 til 60°C, ikke-kondenserende fugtighed
• E-mail: support@inovonics.com
RF-frekvensområde: 868-869 MHz (Europa)
• Telefon: (800) 782-2709; (303) 939-9336
Mikrofon: Electret, opfanger i alle retninger
B
Garanti / Forbehold
Forsigtig: Der må ikke uden forudgående, skriftlig godkendelse fra Inovonics
A
Wireless Corporation foretages ændringer i dette produkt. Enhver ændring vil
medføre, at garantien og reklamationsretten bortfalder.
C
Inovonics Wireless Corporation ("Inovonics") garanterer, at alle firmaets produkter
overholder de oplyste specifikationer - og at produkterne garanteres at fungere fejlfrit
i 24 måneder fra produktionsdatoen - under forudsætning af normal anvendelse i
normalt miljø. I den 24 måneders garantiperiode kan Inovonics efter eget valg
reparere eller udskifte hele produktet eller dele deraf. Inovonics kan ikke holdes
D
ansvarlig for afmontering og/eller genmontering - dette sker for installatørens egen
regning. I tilfælde af, at brugeren/installatøren ønsker at anvende produktets garanti,
skal Alarm System A/S kontaktes. Inovonics udsteder en tilladelse til returnering til
Alarm System A/S (en RMA). Detaljer om emballering, oplysninger om den
konstaterede fejl samt forsendelse skal aftales med Alarm System A/S. Denne
garanti bortfalder i tilfælde af forkert installation, misbrug, udendørs montering -
samt i tilfælde, hvor brugermanualens og/eller installationsmanualens bestemmelser
A
E
og anvisninger ikke er overholdt. Konstruktionsmæssige ændringer, hærværk eller
F
sabotage samt enhver form for reparation udført af andre end Inovonics eller Alarm
System A/S medfører ligeledes, at garantien bortfalder.
Fig. 1 EE1247 Komponenter
Denne garanti erstatter alle andre garantier - mundtlige såvel som skriftlige.
Inovonics kan ikke garantere, at produkterne i enhver situation passer til
A Monteringshuller B EchoStream Select C Sabotage-pins
applikationen. Inovonics kan under ingen omstændigheder holdes ansvarlig for
D Reset-knap E Mikrofon F Sensor-LED
følgevirkninger som tabt tid, tabt avance, forstyrrelser i driften på installationsstedet
eller lignende - hverken fra installatører eller fra slutbrugere.
Installation og ibrugtagning Denne garanti vil hverken blive ændret eller udvidet. Inovonics vil ikke tillade, at
andre på vegne af Inovonics ændrer eller udvider denne garanti.
Denne garanti omfatter udelukkende Inovonics' produkter. Inovonics kan ikke holdes
Montering af batteriet
ansvarlig for tab eller forstyrrelser forårsaget af tilbehør eller tilkoblede produkter fra
Inden installering af EE1247 glasbrudsdetektoren er det nødvendigt at montere
andre leverandører - dette forbehold omfatter bl.a. de benyttede batterier.
batteriet. Sådan monteres batteriet:
1. Tryk på frigørelsestappen på bunden af EE1247´s hus, og træk huset fra Bemærk: Send en e-mail til: info@alarmsystem.dk hvis du ønsker en kopi af CE-
hinanden. certifikatet tilsendt.
2. Sæt batteriet i.
ETSI-krav
För att uppfylla ETSI-kraven, har Inovonics utvecklat en ny rad produkter som är "EE
868MHz-enbart". Dessa nya "868MHz-enbart" produkter är kompatibla med äldre
system som inkluderar valda EchoStream-produkter. Om du använder någon ES-
produkt i ditt nuvarande system, måste du friställa EchoStream kompatibilitetsval på
denna nya "868MHz-enbart" produkt. För att aktivera/avaktivera EchoStream
kompatibilitetsval:
1. För att aktivera kompatibilitet med ES-produkter, placeras en valkoppling på
EchoStreams Select valstift.
2. Om inga ES-produkter används i ditt system, ta bort valkopplingen från
EchoStreams Select valstift.
Registrering af senderen
EE1247 senderne skal registreres. Se i installationsanvisningerne til modtageren,
netværkskoordinatoren eller kontrolpanelet, for at registrere EE1247 senderen. Tryk
på Reset, når du bliver bedt om at registrere senderen.
Montering af EE1247
1. Brug de medfølgende rawlplugs og skruer til at montere EE1247, idet der
omhyggeligt tages hensyn til nedenstående, som er den korrekte
monteringsmåde:
• For at undgå falske alarmer, installeres enheden som en overvåget zone, der
kun er tilkoblet når de omkredsede døre og vinduer er tilkoblede. Installering af
enheden som en 24-timers zone kan forårsage falske alarmer.
• Montér EE1247 mindst 0,91 m fra det vindue, som skal overvåges, men heller
ikke længere end 7,62 m væk.
• Montér EE1247 mindst 1,2 m væk fra støjkilder (fjernsyn, højttalere,
håndvaske, døre m.v.).
• Montér EE1247 sådan, at den er i lige synslinie for alle vinduer som skal
overvåges.
• Det bedste sted at placere EE1247 er på væggen lige overfor det vindue, som
skal sikres. EE1247 kan også monteres på den væg, som støder op til det
vindue, der skal sikres - eller i loftet.
• Glasset skal have følgende dimensioner:
- Højde og vægt: 0,3 m x 0,6 m eller større
- Tykkelse, alm.glas: 2,4 mm til 6,4 mm
- Tykkelse, hærdet: 3,2 mm til 6,4 mm
• Undgå svingdøre og vestibuleområder af glas, støjende køkkener og
bilgarager.
• Undgå rum, som er mindre end 3 x 3 m, som f.eks. små værktøjsrum,
trappeopgange og små badeværelser.
• Undgå fugtige rum, fordi enheden ikke er hermetisk forseglet.
• Undgå rum, hvor der er hvidevarestøj fra f.eks. en luftkompressor. (Et pust af
trykluft kan forårsage en falsk alarm.)
• Undgå rum med lydisolering, lyddæmpende gardiner, eller med lukkede
vinduesskodder af træ indvendigt.
• Undgå at placere EE1247 i et hjørne af rummet.
Emetteur de bris de glace EE1247 EchoStream® • Evitez les pièces où un bruit blanc, comme le bruit des compresseurs d'air, est
présent. (Une bouffée d'air comprimé pourrait provoquer une fausse alarme.)
ShatterPro™
• Evitez les pièces insonorisées, ou avec des tentures isolantes, ou closes avec
des volets en bois à l'intérieur.
Manuel d'installation et d'utilisation - 04939B
• Evitez de placer le détecteur EE1247 dans le coin d'une pièce.
Test du détecteur EE1247
Vue d'ensemble
Le EE1247 doit être testé après l'installation. Bien que le contrôle de toutes les
Le détecteur de bris de verre EE1247 transmet des messages radioélectriques
fonctionnalités nécessite l'utilisation du testeur pour bris de vitre acoustique Sentrol
numériques aux récepteurs FA Inovonics Wireless. Le module du détecteur de bris
5709C, qui permet de basculer l'unité en mode de test et de simuler les conditions
de verre est un ShatterPro sans fil, fabriqué par GE Interlogix, Inc. Le module de
d'alarme à l'aide de rafales soniques, le EE1247 peut être testé sur site de la
l'émetteur sans fil est fabriqué par Inovonics Wireless Corporation.
manière suivante :
Informations de contact de Inovonics Wireless 1. Enlevez le cavalier des broches anti-sabotage pour tester l'émetteur. Cette
action doit entraîner une erreur du système anti-sabotage.
Pour tout problème avec cette procédure, veuillez contacter les services techniques
de Inovonics Wireless : 2. Tapez fortement vos mains l'une contre l'autre devant le détecteur pour tester le
• E-mail : support@inovonics.com microphone. La DEL clignote deux fois, mais l'alarme ne se déclenche pas.
• Téléphone : (800) 782-2709; (303) 939-9336
Spécifications
B
Dimensions : 108 x 80 x 43mm
Vie utile de la pile : 2 ans
Pile (BAT604) : 3,0V lithium (Panasonic CR123A ou équivalent)
A Conditions d'utilisation : 0 à 60°C, humidité sans condensation
Plage de fréquence RF : 868-869 MHz (Europe)
C
Microphone : Electret omnidirectionnel
Garantie/Clause de non responsabilité
Avertissement : Les changements ou les modifications à cette unité non approuvés
D expressément par Inovonics Wireless Corporation peuvent empêcher à l'installateur
d'utiliser le matériel, ainsi qu'annuler la garantie du produit.
Inovonics Wireless Corporation ("Inovonics") garantit que ses produits ("Produit" ou
"Produits") sont conformes aux caractéristiques indiquées et qu'ils ne présentent pas
de défaut de matériel ou de main-d'œuvre dans des conditions d'utilisation normale
pendant une période de vingt-quatre (24) mois à partir de la date de fabrication. Au
A
E
cours de la période de garantie, Inovonics réparera ou remplacera, à son choix, la
F
totalité ou une partie du Produit sous garantie. Inovonics ne sera pas responsable
des coûts de démontage et/ou de réinstallation. Pour bénéficier de sa garantie,
Fig. 1 Composants du EE1247 l'Utilisateur ("Utilisateur", "Installateur" où "Consommateur") devra traiter directement
avec son distributeur agréé à qui Inovonics fournira un numéro d'autorisation de
A Orifices de fixation B EchoStream Selct C Broches anti-sabotage
retour de matériel ("RMA"). L'organisation de l'envoi sera effectuée directement par
D Bouton de E Microphone F DEL du détecteur le biais du distributeur agréé.
réinitialisation Cette garantie est nulle dans le cas d'une installation incorrecte, d'une mauvaise
utilisation, d'un non respect des instructions d'installation et d'opération, d'altérations,
d'accidents ou d'anti-sabotages, et de réparations par une personne extérieure au
Installation et démarrage
service aprés-vente d'Inovonics. Cette garantie est exclusive et remplace
expressément toute autre garantie, obligation ou responsabilité, qu'elles soient
Installation de la pile
écrites, orales, explicites ou implicites. Inovonics ne fournit aucune garantie sur le
Avant d'installer l'émetteur de bris de verre EE1247, vous devez installer la pile. Pour fait que le produit Inovonics sera commercialisable ou adéquat pour une utilisation
installer la pile : spécifique, ni ne fournit de garantie, explicite ou implicite, autres que celles fournies
expressément dans le document ci-inclus. En aucun cas Inovonics ne sera
1. Appuyez sur la languette d'ouverture située au sommet du boîtier de l'EE1247 ;
séparez le boîtier en deux. responsable de dommages accessoires, consécutifs, indirects, spéciaux ou moraux,
2. Installez la pile. dont, entre autres, la perte de profits, revenus ou contrats, la perte d'utilisation, les
coûts de temps d'immobilisation ou d'interruption d'activité, ni d'autres demandes
Spécifications de l'ETSI
d'indemnisation déposées par les clients du distributeur ou par toute autre personne
Pour respecter les spécifications de l'ETSI, Inovonics a développé une nouvelle ligne physique ou morale.
de produits EE 868 MHz uniquement. Ces nouveaux produits 868 MHz uniquement Cette garantie ne sera ni modifiée, ni étendue. Inovonics n'autorise aucune personne
sont compatibles avec les modèles plus anciens qui intègrent les produits à agir en son nom pour modifier ou étendre cette garantie.
EchoStream select. Si votre système actuel comporte un produit ES, vous devrez Cette garantie s'appliquera uniquement aux Produits Inovonics. Inovonics ne sera
activer la compatibilité avec EchoStream sur ce nouveau produit 868 MHz pas responsable de toutes pertes ou dommages directs, indirects ou consécutifs,
uniquement. Pour activer/désactiver la compatibilité avec EchoStream select : quels qu'ils soient, causés par le mauvais fonctionnement du Produit en raison de
To enable/disable EchoStream select compatibility: produits, accessoires ou compléments d'autres fabricants, y compris les piles,
utilisés conjointement aux Produits Inovonics.
1. Pour activer la compatibilité avec les produits ES, placez un cavalier de sélection
sur les broches d'activation de EchoStream Select selection.
Remarque : écrire à support@inovonics.com pour obtenir une copie de la
2. Si votre système ne comporte aucun produit E, retirez le cavalier de sélection
déclaration de conformité CE.
des broches EchoStream Select selection.
Enregistrement de l'émetteur
Les émetteurs EE1247 doivent être enregistrés. Consultez les instructions
d'installation du récepteur, du coordonnateur réseau ou du panneau de commande
pour enregistrer l'émetteur EE1247. Appuyez sur Reset quand vous y êtes invité
pour enregistrer l'émetteur.
Installation du détecteur EE1247
1. Utilisez les points d'attache et les vis fournis pour installer le EE1247 en
respectant les pratiques suivantes :
• Pour éviter les fausses alarmes, n'installez l'unité dans une zone à surveiller
que lorsque les portes et les fenêtres sont armées. L'installation de l'unité dans
une zone utilisée 24h/24 peut provoquer de fausses alarmes.
• Fixez le EE1247 à 0,91 m au moins de la fenêtre à contrôler, sans dépasser
7,62 m.
• Montez le EE1247 à plus de 1,2 m des sources de bruit (télévisions, haut-
parleurs, éviers, portes ; etc.).
• Montez le EE1247 afin qu'il soit dans la ligne de mire de toutes les fenêtres à
protéger.
• Le meilleur emplacement d'installation du EE1247 est le mur opposé à la
fenêtre à protéger. Le EE1247 peut également être monté sur le mur prés de la
fenêtre à protéger ou sur le plafond.
• Le verre doit présenter les dimensions suivantes :
- Hauteur et poids : 0,3 m x 0,6 m ou plus
- Epaisseur de la plaque de verre : 2,4 mm à 6,4 mm
- Epaisseur du verre trempé : 3,2 mm à 6,4 mm
- Epaisseur du verre armé : 6,4 mm
- Epaisseur du verre feuilleté : 3,2 mm à 6,4 mm
• Evitez les clapets à air et les vestibules en verre, les cuisines bruyantes et les
garages résidentiels.
• Evitez les pièces dont les dimensions sont inférieures à 3 x 3m, comme les
buanderies, les cages d'escalier et les petites salles de bain.
• Etant donné que l'unité n'est pas hermétiquement scellée, évitez les pièces
humides.
© Inovonics, 2010 - www.inovonics.com
