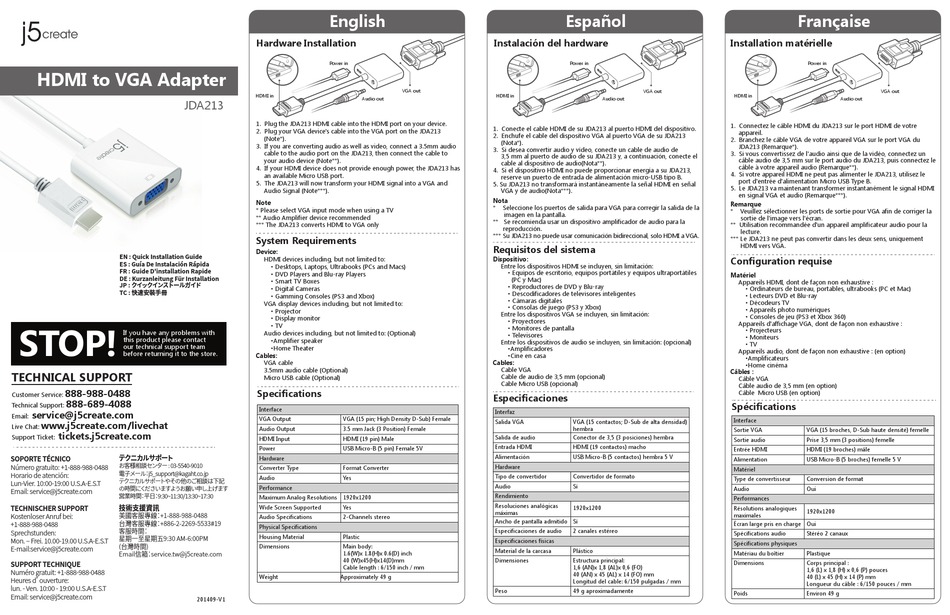

J5create JDA213 Quick Installation Manual

HDMI to VGA Adapter
JDA213
EN : Quick Installation Guide
ES : Guía De Instalación Rápida
FR : Guide D'installation Rapide
DE : Kurzanleitung Für Installation
JP : クイックインストールガイド
TC : 快速安裝手冊
STOP!
If you have any problems with
this product please contact
our technical support team
before returning it to the store.
TECHNICAL SUPPORT
888-988-0488
Customer Service:
888-689-4088
Technical Support:
service@j5create.com
Email:
www.j5create.com/livechat
Live Chat:
tickets.j5create.com
Support Ticket:
テクニカルサポート
SOPORTE TÉCNICO
Número gratuito: +1-888-988-0488 お客様相談センター : 03-5540-9010
Horario de atención: 電子メール ： j5_support@kagaht.co.jp
テクニカルサポー トやその他のご相談は下記
Lun-Vier. 10:00-19:00 U.S.A-E.S.T
の時間に く ださいますようお願い申し上げます
Email: service@j5create.com
営業時間 ： 平日 ： 9:30~11:30/13:30~17:30
TECHNISCHER SUPPORT 技術支援資訊
Kostenloser Anruf bei: 美國客服專線 ： +1-888-988-0488
台灣客服專線 ： +886-2-2269-5533#19
+1-888-988-0488
客服時間 ：
Sprechstunden:
星期一至星期五9:30 AM-6:00PM
Mon. ‒ Frei. 10.00-19.00 U.S.A-E.S.T
(台灣時間)
E-mail:service@j5create.com
Email信箱 ： service.tw@j5create.com
SUPPORT TECHNIQUE
Numéro gratuit: +1-888-988-0488
Heures d' ouverture:
lun. - Ven. 10:00 - 19:00 U.S.A-E.S.T
Email: service@j5create.com
English
Hardware Installation
Power in
HDMI in
Audio out
1. Plug the JDA213 HDMI cable into the HDMI port on your device.
2. Plug your VGA device's cable into the VGA port on the JDA213
(Note*).
3. If you are converting audio as well as video, connect a 3.5mm audio
cable to the audio port on the JDA213, then connect the cable to
your audio device (Note**).
4. If your HDMI device does not provide enough power, the JDA213 has
an available Micro USB port.
5. The JDA213 will now transform your HDMI signal into a VGA and
Audio Signal (Note***).
Note
* Please select VGA input mode when using a TV
** Audio Amplifier device recommended
*** The JDA213 converts HDMI to VGA only
System Requirements
Device:
HDMI devices including, but not limited to:
• Desktops, Laptops, Ultrabooks (PCs and Macs)
• DVD Players and Blu-ray Players
• Smart TV Boxes
• Digital Cameras
• Gamming Consoles (PS3 and Xbox)
VGA display devices including, but not limited to:
• Projector
• Display monitor
• TV
Audio devices including, but not limited to: (Optional)
•Amplifier speaker
•Home Theater
Cables:
VGA cable
3.5mm audio cable (Optional)
Micro USB cable (Optional)
Specifications
Interface
VGA Output VGA (15 pin; High Density D-Sub) Female
Audio Output 3.5 mm Jack (3 Position) Female
HDMI Input HDMI (19 pin) Male
Power USB Micro-B (5 pin) Female 5V
Hardware
Converter Type Format Converter
Audio Yes
Performance
Maximum Analog Resolutions 1920x1200
Wide Screen Supported Yes
Audio Specifications 2-Channels stereo
Physical Specifications
Housing Material Plastic
Dimensions Main body:
1.6(W)x 1.8(H)x 0.6(D) inch
40 (W)x45(H)x14(D)mm
Cable length : 6/150 inch / mm
Weight Approximately 49 g
201409-V1
Español
Instalación del hardware
Power in
VGA out
HDMI in
1. Conecte el cable HDMI de su JDA213 al puerto HDMI del dispositivo.
2. Enchufe el cable del dispositivo VGA al puerto VGA de su JDA213
(Nota*).
3. Si desea convertir audio y vídeo, conecte un cable de audio de
3,5 mm al puerto de audio de su JDA213 y, a continuación, conecte el
cable al dispositivo de audio(Nota**).
4. Si el dispositivo HDMI no puede proporcionar energía a su JDA213,
reserve un puerto de entrada de alimentación micro-USB tipo B.
5. Su JDA213 no transformará instantáneamente la señal HDMI en señal
VGA y de audio(Nota***).
Nota
* Seleccione los puertos de salida para VGA para corregir la salida de la
imagen en la pantalla.
** Se recomienda usar un dispositivo amplificador de audio para la
reproducción.
*** Su JDA213 no puede usar comunicación bidireccional, solo HDMI a VGA.
Requisitos del sistema
Dispositivo:
Entre los dispositivos HDMI se incluyen, sin limitación:
• Equipos de escritorio, equipos portátiles y equipos ultraportátiles
(PC y Mac)
• Reproductores de DVD y Blu-ray
• Descodificadores de televisores inteligentes
• Cámaras digitales
• Consolas de juego (PS3 y Xbox)
Entre los dispositivos VGA se incluyen, sin limitación:
• Proyectores
• Monitores de pantalla
• Televisores
Entre los dispositivos de audio se incluyen, sin limitación: (opcional)
•Amplificadores
•Cine en casa
Cables:
Cable VGA
Cable de audio de 3,5 mm (opcional)
Cable Micro USB (opcional)
Especificaciones
Interfaz
Salida VGA VGA (15 contactos; D-Sub de alta densidad)
hembra
Salida de audio Conector de 3,5 (3 posiciones) hembra
Entrada HDMI HDMI (19 contactos) macho
Alimentación USB Micro-B (5 contactos) hembra 5 V
Hardware
Tipo de convertidor Convertidor de formato
Audio Sí
Rendimiento
Resoluciones analógicas
1920x1200
máximas
Ancho de pantalla admitido Sí
Especificaciones de audio 2 canales estéreo
Especificaciones físicas
Material de la carcasa Plástico
Dimensiones Estructura principal:
1,6 (AN)x 1,8 (AL)x 0,6 (FO)
40 (AN) x 45 (AL) x 14 (FO) mm
Longitud del cable: 6/150 pulgadas / mm
Peso 49 g aproximadamente
Installation matérielle
VGA out
HDMI in
Audio out
1. Connectez le câble HDMI du JDA213 sur le port HDMI de votre
appareil.
2. Branchez le câble VGA de votre appareil VGA sur le port VGA du
JDA213 (Remarque*).
3. Si vous convertissez de l'audio ainsi que de la vidéo, connectez un
câble audio de 3,5 mm sur le port audio du JDA213, puis connectez le
câble à votre appareil audio (Remarque**).
4. Si votre appareil HDMI ne peut pas alimenter le JDA213, utilisez le
port d'entrée d'alimentation Micro USB Type B.
5. Le JDA213 va maintenant transformer instantanément le signal HDMI
en signal VGA et audio (Remarque***).
Remarque
* Veuillez sélectionner les ports de sortie pour VGA afin de corriger la
sortie de l'image vers l'écran.
** Utilisation recommandée d'un appareil amplificateur audio pour la
lecture.
*** Le JDA213 ne peut pas convertir dans les deux sens, uniquement
HDMI vers VGA.
Configuration requise
Matériel
Appareils HDMI, dont de façon non exhaustive :
• Ordinateurs de bureau, portables, ultrabooks (PC et Mac)
• Lecteurs DVD et Blu-ray
• Décodeurs TV
• Appareils photo numériques
• Consoles de jeu (PS3 et Xbox 360)
Appareils d'affichage VGA, dont de façon non exhaustive :
• Projecteurs
• Moniteurs
• TV
Appareils audio, dont de façon non exhaustive : (en option)
•Amplificateurs
•Home cinéma
Câbles :
Câble VGA
Câble audio de 3,5 mm (en option)
Câble Micro USB (en option)
Spécifications
Interface
Sortie VGA
Sortie audio
Entrée HDMI
Alimentation
Matériel
Type de convertisseur
Audio
Performances
Résolutions analogiques
maximales
Écran large pris en charge Oui
Spécifications audio
Spécifications physiques
Matériau du boîtier
Dimensions
Poids
Française
Power in
VGA out
Audio out
VGA (15 broches, D-Sub haute densité) femelle
Prise 3,5 mm (3 positions) femelle
HDMI (19 broches) mâle
USB Micro-B (5 broches) femelle 5 V
Conversion de format
Oui
1920x1200
Stéréo 2 canaux
Plastique
Corps principal :
1,6 (L) x 1,8 (H) x 0,6 (P) pouces
40 (L) x 45 (H) x 14 (P) mm
Longueur du câble : 6/150 pouces / mm
Environ 49 g
