This guide takes you through your first use of the 5000 series weigh scale indicator.
Contents
Unpacking the box ......................................... 1
Charging the battery ...................................... 2
Getting around .............................................. 3
Installing ....................................................... 4
Setting up the indicator.................................. 5
Recording information ................................... 6
Viewing information ...................................... 7
Putting information on ................................... 8
Getting information off .................................. 9
For users of 3000 series indicators ............... 10
Maintenance and servicing........................... 11
Compliance ................................................. 12
Unpacking the box
1
Check that you have all of these items. If anything is missing, contact your supplier.
Hard plastic carry case
Mains power adaptor and
power plug
Power plugs for different
countries are included.

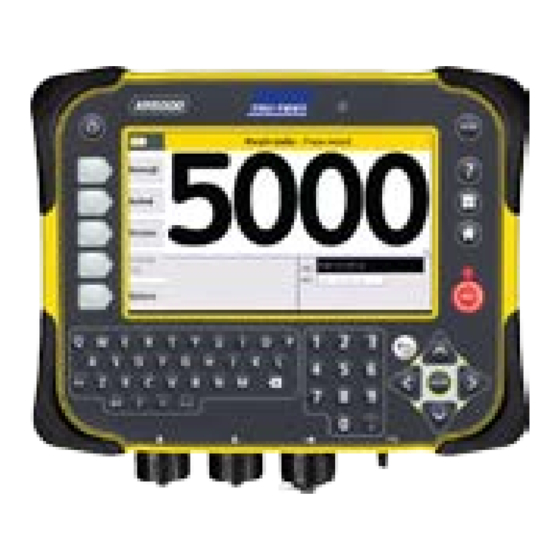

5000 Series Weigh Scale Indicator
Weigh scale indicator
USB flash drive
The flash drive contains Data Link for
PC software and reference
information.
QUICKSTART GUIDE
For further information on any topic, press
the indicator, view the reference information on
the supplied USB flash drive or visit
www.tru-test.com
Mounting bracket
USB series A to mini-B cable
This cable connects the indicator to a
on
PC.
1
Advertisement
Chapters
Table of Contents
Related Manuals for Tru-Test 5000 Series
Summary of Contents for Tru-Test 5000 Series
-
Page 1: Table Of Contents
QUICKSTART GUIDE 5000 Series Weigh Scale Indicator This guide takes you through your first use of the 5000 series weigh scale indicator. Contents For further information on any topic, press the indicator, view the reference information on Unpacking the box ......... 1 the supplied USB flash drive or visit Charging the battery ........ -
Page 2: Charging The Battery
Charging the battery Use the mains power adaptor to charge the indicator’s internal battery from the mains power supply. For best results, do not charge the battery if the temperature is less than C, or greater than 40 If the indicator’s battery is completely discharged, only the red ‘Weight stable light’... -
Page 3: Getting Around
Getting around... -
Page 4: Installing
Then, switch on the EID reader. For further instructions on pairing the EID reader, see the EID Reader User Manual. Connecting via cable Connect the EID reader to the indicator’s power/serial connector using a serial cable, available from Tru-Test as an optional accessory. -
Page 5: Setting Up The Indicator
Setting up the indicator The first time that you turn on the indicator, follow the step by step instructions to set the language, country, date and time. When shipped, the indicator is set up to manually record animal weights and IDs, without drafting. -
Page 6: Recording Information
Recording information Sessions When you record information such as weight, it is stored in a ‘session’. A session is like a file on a computer. We recommend that you start a new session each day or for each group of animals. To start a new session, from the Home screen press Weighing an animal Ensure that the indicator is displaying 0.0. -
Page 7: Viewing Information
Viewing information You can view information collected during a session in the Session screens. From the Weigh screen, press You can view information about a particular animal or groups of animals in the Animal screens. From the Weigh screen, press You can also access these screens from the Home screen. -
Page 8: Putting Information On
Putting information on You can transfer session files, animal lifetime data or favourite setups from a PC to your indicator using Data Link. If you haven't done so already, install Data Link on your PC. To do this, insert the supplied USB flash drive into a USB port on your PC and follow the instructions. -
Page 9: Getting Information Off
• smartphone and follow the MiHub Livestock. instructions. The Tru-Test Data Link app is available to download for free from the Google Play* store (Android* devices) or from the Apple App store* (Apple iOS*). Data Link for PC You can:... -
Page 10: For Users Of 3000 Series Indicators
• Transferring your data onto a 5000 series indicator To transfer animal records from your 3000 series indicator to the 5000 series: Install the Data Link software on your PC. Use Data Link to transfer the data from your 3000 series indicator to a PC. -
Page 11: Maintenance And Servicing
Maintenance and servicing Backing up your information We strongly recommend that you regularly back up the data on your indicator by transferring it to a PC using Data Link or a USB flash drive. Updating your software We recommend that you regularly update the indicator software so that you keep up with the latest features and improvements. -
Page 12: Compliance
® Bluetooth word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. Any use by Tru-Test Limited is under licence. All trademarks with an * are not owned by Tru-Test Limited and belong to their respective owners. -
Page 13: Desembalar A Caixa
Carregar a bateria ..........14 informações de referência na unidade pendrive Conhecer o aparelho ..........15 USB ou visite a www.tru-test.com Instalar ..............16 Configurar o indicador ........... 17 Registrar informações ..........18 Ver as informações ..........19 Transferir informações ao indicador ...... -
Page 14: Carregar A Bateria
Carregar a bateria Use o adaptador de tensão de rede para carregar a bateria interna do indicador através da alimentação de rede. Quando a bateria do indicador estiver completamente descarregada, só a luz vermelha ‘Luz de peso estável’ se ascende quando o adaptador de alimentação energia é... -
Page 15: Conhecer O Aparelho
Conhecer o aparelho... -
Page 16: Instalar
Para instruções mais detalhadas sobre o pareamento do leitor IDE, veja o Manual do Usuário do Leitor de IDE. Conexão através do cabo serial Conecte o leitor IDE ao conector de alimentação de rede/serial do indicador, usando um cabo serial, que se vende na Tru-Test como acessório opcional. -
Page 17: Configurar O Indicador
Configurar o indicador Na primeira vez que você ligar o indicador, siga as instruções passo a passo para ajustar o idioma, o país, a data e a hora. No padrão fornecido pela fábrica, o indicador está ajustado ao registro manual de pesos e IDs do animal, sem classificação. -
Page 18: Registrar Informações
Registrar informações Sessões Quando você registrar informações como p. ex. o peso, elas serão memorizadas em uma 'sessão'. Uma sessão é como um arquivo em um computador. Recomendamos iniciar uma sessão nova todos os dias ou para cada grupo de animais a ser pesado. Para iniciar uma sessão nova a partir da Tela Inicial pressione Pesar um animal Assegure-se de que o indicador esteja mostrando 0.0. -
Page 19: Ver As Informações
Ver as informações Você poderá ver as informações coletadas durante uma sessão nas telas Sessão. Na tela de Pesagem pressione Poderá ver as informações relativas a um animal particular ou a grupos de animais nas telas Animal. Na tela de Pesagem pressione Também pode aceder a estas telas a partir da Tela Inicial. -
Page 20: Transferir Informações Ao Indicador
Transferir informações ao indicador Você pode transferir arquivos de sessões, dados de vida do animal ou configurações de preferência de um PC ao indicador, usando o Data Link. Se ainda não tiver feito isto, instale o Data Link no seu PC. Para tal, coloque a unidade pendrive USB em uma porta USB no seu PC e siga as instruções. -
Page 21: Transferir Informações Do Indicador
MiHub Livestock. Inicialize o app no seu smartphone e siga as instruções. O app Tru-Test Data Link pode ser baixado gratuitamente na loja Google Play* (dispositivos Android*) ou na Apple App Store* (Apple iOS*). Data Link para PC Você pode: Para tal: salvar arquivos da sessão... -
Page 22: Para Usuários De Indicadores Da Série 3000
Para usuários de indicadores da série 3000 Diferenças principais Se você já tiver usado um indicador 3000, aqui constam as diferenças principais dele para o indicador 5000 que precisa saber. No indicador 5000: A palavra ‘sessão’ é usada em vez de arquivo. •... -
Page 23: Manutenção E Assistência
Manutenção e assistência Fazer backup das suas informações Recomendamos rigorosamente fazer um backup dos seus dados no indicador periodicamente, transferindo-os para um PC, usando o Data Link, ou a uma unidade pendrive USB se você preferir. Atualizar o seu software Recomendamos atualizar o software do indicador periodicamente para aproveitar as funções novas e os últimos melhoramentos. -
Page 24: Conformidade
® Bluetooth A marca nominativa e os logotipos são marcas registradas da Bluetooth SIG, Inc. Qualquer uso pela Tru-Test Limited é sob licença. Todas as marcas registradas com um * não pertencem à Tru-Test Limited, mas aos seus proprietários correspondentes. -
Page 25: Desembalar La Caja
Cargar la batería ............ 26 información de referencia en la unidad flash USB Funciones básicas ..........27 suministrada o visite www.tru-test.com Instalar el indicador ..........28 Configurar el indicador .......... 29 Registrar datos ............30 Ver datos ............... -
Page 26: Cargar La Batería
Cargar la batería Utilice el adaptador de red para cargar por la red eléctrica la batería interna del indicador. Para obtener mejores resultados, no cargue la batería si la temperatura es inferior a 0 °C o superior a 40 °C. Si la batería del indicador está... -
Page 27: Funciones Básicas
Funciones básicas... -
Page 28: Instalar El Indicador
A continuación, encienda el lector IDE. Para obtener instrucciones sobre cómo sincronizar el lector IDE, véase el Manual de usuario del lector IDE. Conexión mediante cable serial Conecte el lector IDE al conector para corriente/serial usando un cable serial disponible en Tru-Test como accesorio opcional. -
Page 29: Configurar El Indicador
Configurar el indicador Cuando encienda por primera vez el indicador, siga las instrucciones paso a paso para ajustar el idioma, el país, la fecha y la hora. Cuando se envía el indicador, está ajustado en registrar manualmente pesos de animales y números ID, sin clasificación. Deberá cambiar la configuración del indicador para que corresponda a la tarea que está... -
Page 30: Registrar Datos
Registrar datos Sesiones Cuando registra datos tales como el peso, éstos son guardados en una ‘sesión’. Una sesión es como un archivo en una computadora. Le recomendamos que inicie una nueva sesión cada día o para cada grupo de animales. Para iniciar una nueva sesión, pulse en la pantalla de inicio. -
Page 31: Ver Datos
Ver datos Puede ver los datos recogidos durante una sesión en la pantalla ‘Sesión’. En la pantalla de pesaje, pulse Puede ver los datos sobre un animal determinado o un grupo de animales en la pantalla ‘Animal’. En la pantalla de pesaje, pulse Puede también acceder a estas pantallas desde la pantalla de inicio. -
Page 32: Transferir Datos Al Indicador
Transferir datos al indicador Puede transferir archivos de sesión, datos de vida de animales o configuraciones favoritas de una computadora a su indicador usando la aplicación Data Link. Si aún no lo ha hecho, instale Data Link en su computadora. Para hacerlo, inserte la unidad flash USB suministrada en uno de los puertos USB de su computadora y siga las instrucciones. -
Page 33: Transferir Datos Del Indicador
• inteligente y siga las instrucciones. Livestock. La aplicación Tru-Test Data Link está disponible para descargar gratis en la tienda Google Play* (para dispositivos Android*) o la Apple App Store* (para dispositivos Apple iOS*). Data Link para PC Ud. puede: Para hacer esto: guardar archivos de sesión... -
Page 34: Para Usuarios De Indicadores De La Serie 3000
Para usuarios de indicadores de la serie 3000 Diferencias clave Si en el pasado ha usado un indicador 3000, a continuación encuentra las características clave del indicador 5000 que lo distinguen del primero y que podrían parecerle interesantes. En un indicador 5000: Se usa la palabra ‘sesión’... -
Page 35: Mantenimiento Y Servicio
Mantenimiento y servicio Realizar un backup (copias de seguridad) de sus datos Le recomendamos encarecidamente que realice con regularidad copias de seguridad de los datos en su indicador transfiriéndolos a una computadora mediante Data Link o una unidad flash USB. Actualización del software Le recomendamos que actualice con regularidad el software del indicador para que esté... -
Page 36: Conformidad
Bluetooth SIG, Inc. Cualquier uso de de las mismas por parte de Tru-Test Limited se realiza bajo la debida licencia. Todas las marcas registradas con un * no son propiedad de Tru-Test Limited ni se cuenta con una licencia, y pertenecen a sus respectivos dueños. -
Page 37: Déballage De La Boîte
Charger la batterie ..........38 regardez les informations de référence sur la clé USB fournie ou consultez www.tru-test.com Se familiariser avec l’appareil ......39 Installation ............40 Configurer l’indicateur ........41 Enregistrer des données ........42 Visualiser des données ........ -
Page 38: Charger La Batterie
Charger la batterie Utilisez l’adaptateur secteur pour charger la batterie interne de l’indicateur en utilisant l’alimentation secteur. Pour obtenir des résultats optimaux, ne chargez pas la batterie si la température est au-dessous de 0 °C ou au-dessus de 40 °C. Si la batterie de l’indicateur est entièrement déchargée, seul le voyant «... -
Page 39: Se Familiariser Avec L'appareil
Se familiariser avec l’appareil... -
Page 40: Installation
Pour de plus amples informations sur le jumelage du lecteur EID, consultez le manuel d’utilisation du lecteur EID. Connecter via un câble série Connectez le lecteur EID au connecteur d’alimentation/série à l’aide d’un câble série, disponible chez Tru-Test comme accessoire optionnel. -
Page 41: Configurer L'indicateur
Configurer l’indicateur Lorsque vous allumez l’indicateur pour la première fois, suivez les instructions pas à pas afin de régler la langue, le pays, la date et l’heure. Lorsqu’il est livré, l’indicateur est configuré pour enregistrer manuellement le poids et les numéros ID sans tri. Vous devriez modifier la configuration de l’indicateur pour que celle-ci corresponde à... -
Page 42: Enregistrer Des Données
Enregistrer des données Séances Lorsque vous enregistrez des données telles que le poids, celles-ci seront enregistrées dans une « séance ». Une séance est comme un fichier sur un ordinateur. Nous vous recommandons de démarrer une nouvelle séance pour chaque jour ou pour chaque groupe d’animaux. -
Page 43: Visualiser Des Données
Visualiser des données Vous pouvez visualiser les données recueillies pendant une séance sur l’écran Séance. De l’écran de pesée, appuyez sur Vous pouvez visualiser les données relatives à un animal donné ou des groupes d’animaux sur l’écran Animal. De l’écran de pesée, appuyez sur Vous pouvez aussi accéder à... -
Page 44: Introduire Des Données
Introduire des données Vous pouvez transférer des fichiers de séance, des données fixes de l’animal ou des réglages préférés d’un PC vers votre indicateur à l’aide du logiciel Data Link. Installez Data Link sur votre PC, si ce n’est déjà fait. Pour le faire, insérez la clé... -
Page 45: Exporter Des Données
MiHub Livestock. Démarrez l’application sur votre smartphone et suivez les instructions. L’application Data Link de Tru-Test peut être téléchargée gratuitement sur les boutiques Google Play* (appareils Android*) et Apple App Store* (Apple iOS*). Data Link pour PC Vous pouvez :... -
Page 46: Pour Les Utilisateurs D'indicateurs De Série 3000
Pour les utilisateurs d’indicateurs de série 3000 Différences principales Si vous avez utilisé un indicateur 3000 avant, voici quelques différences essentielles par rapport à l’indicateur 5000 que vous devriez connaître. Sur un indicateur 5000 : Le mot séance est utilisé à la place de fichier. •... - Page 47 Entretien et réparation Sauvegarder vos données Nous recommandons fortement de sauvegarder régulièrement les données sur votre indicateur en les transférant à un PC à l’aide du logiciel Data Link ou d’une clé USB. Mise à jour de votre logiciel Nous vous recommandons de mettre régulièrement à jour le logiciel de l’indicateur, de sorte que vous soyez au niveau des nouvelles fonctions et améliorations.
-
Page 48: Conformité
Bluetooth SIG, Inc. Toute utilisation de ces marques par Tru-Test Limited est concédée sous licence. Toutes les marques de commerce marquées d’un astérisque (*) ne sont pas la propriété de Tru-Test Limited et appartiennent à leur propriétaires respectifs. -
Page 49: Auspacken Des Lieferumfangs
Laden des Akkus ......... 50 Zusatzinformationen auf dem mitgelieferten Kennenlernen des Geräts ......51 USB-Stick an oder besuchen Sie unsere Website Installation ..........52 unter www.tru-test.com Einrichten des Wiegeterminals ..... 53 Daten speichern ........... 54 Tierdaten ansehen ........55 Daten einspeisen ......... 56 Daten exportieren ........ -
Page 50: Laden Des Akkus
Laden des Akkus Verwenden Sie das Netzgerät, um den Akku des Terminals an das Stromnetz anzuschließen und aufzuladen. Laden Sie den Akku nicht bei Temperaturen unter 0° C oder über 40° C. Wenn der Akku des Terminals vollständig entladen ist, leuchtet beim Einstecken des Netzteils nur die rote „Gewicht stabil“-Leuchte auf. -
Page 51: Kennenlernen Des Geräts
Kennenlernen des Geräts... -
Page 52: Installation
Installation Bevor Tiere gewogen werden können, muss das Wiegeterminal an Wiegebalken oder- zellen angeschlossen werden. Um Tierdaten mithilfe der elektronischen EID-Marken abzurufen, muss das Terminal außerdem an ein EID-Lesegerät angeschlossen werden. Terminal und Wiegebalken installieren Anschließen des Terminals an andere Geräte Bluetooth Verbindung über ®... -
Page 53: Einrichten Des Wiegeterminals
Einrichten des Wiegeterminals Folgen Sie nach dem ersten Einschalten des Terminals den Schritt-für-Schritt Anweisungen zur Einstellung von Sprache, Land, Datum und Uhrzeit. Bei Lieferung sehen die Einstellungen des Terminals eine manuelle Erfassung von Gewicht und Tiernummer ohne Sortierfunktion vor. Ändern Sie die Einstellungen entsprechend Ihrer Bedürfnisse ab. -
Page 54: Daten Speichern
Daten speichern Wägungen Wenn Daten, wie zum Beispiel das Gewicht eines Tieres, aufgenommen werden, speichert das Terminal diese in einer „ Wägung”. Eine Wägung ähnelt einer Datei auf dem Computer. Wir empfehlen, jeden Tag oder für jede Gruppe von Tieren eine neue Wägung zu starten. -
Page 55: Tierdaten Ansehen
Tierdaten ansehen „ Wägung” Daten, die während einer Wägung gesammelt wurden, können unter abgerufen werden. Wählen Sie auf dem Bildschirm „ Wiegen” die Option „ Daten über ein bestimmtes Tier oder über Gruppen von Tieren können über Tier” abgerufen werden. „... -
Page 56: Daten Einspeisen
Daten einspeisen Sie können Wägungsdateien, Stammdaten von Tieren oder bevorzugte Einstellungen mithilfe von Data Link von Ihrem PC auf das Terminal übertragen. Falls noch nicht geschehen, installieren Sie Data Link auf Ihrem PC. Stecken Sie einfach den mitgelieferten USB-Stick in eine USB-Schnittstelle des Computers und folgen Sie den Anweisungen. -
Page 57: Daten Exportieren
Livestock hochladen. Starten Sie die App auf Ihrem Smartphone und folgen Sie den Anweisungen. Die Tru-Test Data Link-App kann gratis über Google Play* (für Android*-Geräte) oder über den Apple App Store* (Apple iOS*-Geräte) heruntergeladen werden. Data Link für den Sie können: Vorgehensweise: Sitzungsdateien speichern. -
Page 58: Für Nutzer Von Terminals Der Serie 3000
Für Nutzer von Terminals der Serie 3000 Wichtigste Unterschiede Wenn Sie bisher ein Terminal der Serie 3000 verwendet haben, finden Sie hier einige der wichtigsten Unterschiede zwischen Ihrem alten und Ihrem neuen Terminal. Terminals der Serie 5000: Statt dem Wort „... -
Page 59: Wartung Und Kundendienst
Wartung und Kundendienst Daten sichern Wir empfehlen dringend eine regelmäßige Datensicherung durch Übertragung der Daten vom Terminal auf einen PC, entweder über Data Link oder über einen USB- Stick. Aktualisieren der Software Aktualisieren Sie die Software Ihres Terminals regelmäßig, um von neuesten Funktionen und Verbesserungen zu profitieren. -
Page 60: Rechtliche Bestimmungen
Bluetooth-Logos sind eingetragene Marken und Eigentum von Bluetooth SIG, Inc. Jegliche Verwendung durch Tru-Test Limited erfolgt unter Lizenz. Die mit * gekennzeichneten Marken sind weder Eigentum noch Lizenzeigentum von Tru-Test Limited und gehören den jeweiligen Inhabern 823317 Issue 9, 08/2018...
