Fenix ECOSUN S+ 06 Instructions For Use And Installation page 2

Typ
ECOSUN S+ 06
ECOSUN S+ 08
ECOSUN S+ 09
ECOSUN S+ 12
ECOSUN S+ 18
ECOSUN S+ 24
ECOSUN S+ 30
ECOSUN S+ 36

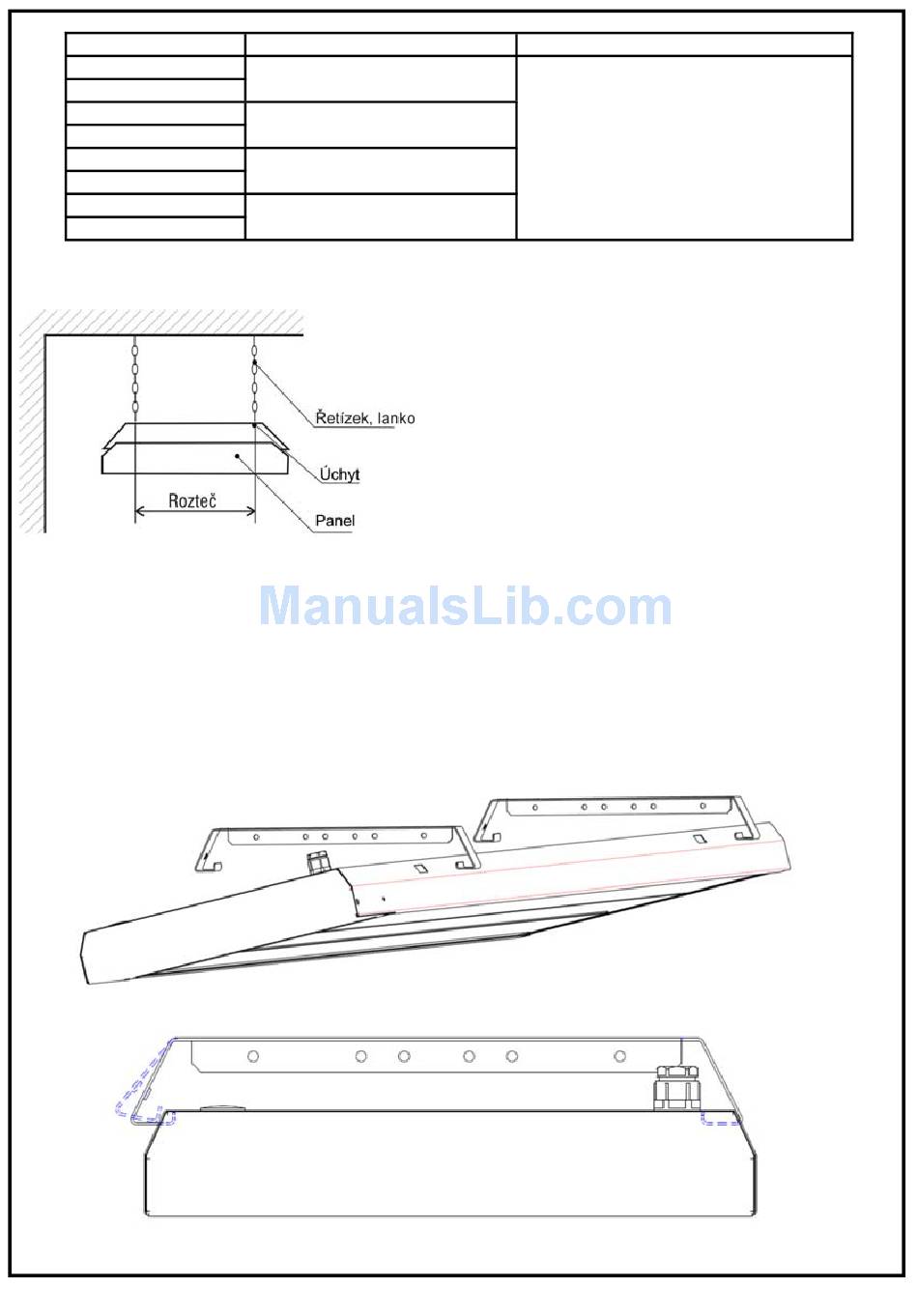

Montáž pomocí upevňovacích rámu
•
Připevněte montážní rám, tak aby byl otvor pro zajišovací šroub přístupný. Nasuňte panel jednou stranou na držák.
•
Nasuňte panel na druhou část držáku a zajistěte šroubem.
Rozteč
100 x 300
40 x 1000
100 x 1000
200 x 1000
Rozteče úchytů na zadní straně panelu:
Po vložení je vhodné aretovat polohu proti nahodilému vysunutí
pomocí stavěcích šroubků.
•
Odstupove vzdálenosti hořlavých předmětů:
od sálavé plochy (teplota až 380 °C) 100 cm
od horní hrany na vzdálenost montážních úchytů
od ostatních částí panelu 25 cm
•
Nejmenší výška nad podlahou 350 cm(doporučená hodnota)
•
Vzdálenost panelů mezi sebou obvykle větší jak výška jejich
instalace nad podlahou
•
Panel nesmí být umístěn těsně pod elektrickou zásuvkou.
Poznámka
−
průměr otvoru v úchytech 6mm
−
při manipulaci není vhodné dotýkat se znečiště-
nýma rukama sálavé plochy panelu
