Fenix ECOSUN S+ 06 Instructions For Use And Installation page 10

Typ
ECOSUN S+ 06
ECOSUN S+ 08
ECOSUN S+ 09
ECOSUN S+ 12
ECOSUN S+ 18
ECOSUN S+ 24
ECOSUN S+ 30
ECOSUN S+ 36

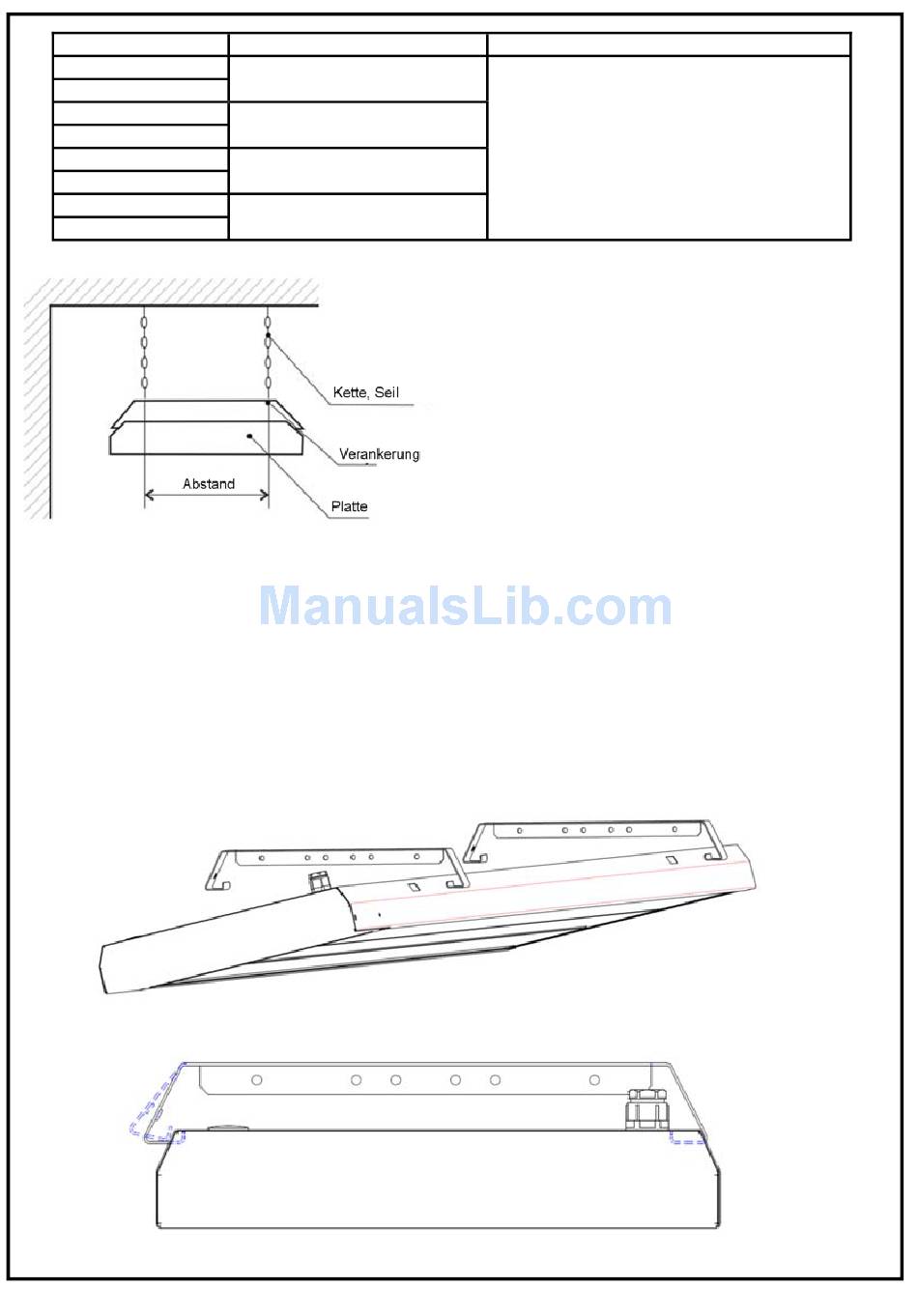

Montage mittels Befestigungsrahmens
•
Den Montagerahmen so befestigen, dass die Öffnung für Feststellschraube zugänglich ist. Eine Seite der Platte auf den Halter aufste-
cken.
•
Die Platte auf den zweiten Teil des Halters aufstecken und mit Schraube blockieren.
Abstand
100 x 300
40 x 1000
100 x 1000
200 x 1000
Abstände der Verankerungen auf der Hinterseite der Platte:
Es wird empfohlen, nach Einsetzen die Position mittels Stellschrau-
ben gegen zufälliges Herausfahren zu blockieren.
•
Abstände von entzündbaren Gegenständen:
•
Mindesthöhe über dem Boden 350 cm (empfohlener Wert)
•
Gegenseitiger Abstand der Platten ist gewöhnlich größer als die
Höhe ihrer Installation über dem Boden.
•
Die Platte kann nicht unmittelbar unter Steckdose situiert
werden.
Bemerkung
−
Durchmesser der Öffnung in Verankerungen 6 mm
−
Es wird nicht empfohlen, die Strahlungsfläche der
Platte bei der Handhabung mit ihr mit schmutzigen
Händen zu berühren.
von der Strahlungsfläche (Temperatur bis 380°C) 100 cm
von der Oberkannte - Abstand der Montageverankerungen
von anderen Teilen der Platte 25 cm
