Fenix ECOSUN S+ 06 Instructions For Use And Installation page 14

Тип
ECOSUN S+ 06
ECOSUN S+ 08
ECOSUN S+ 09
ECOSUN S+ 12
ECOSUN S+ 18
ECOSUN S+ 24
ECOSUN S+ 30
ECOSUN S+ 36

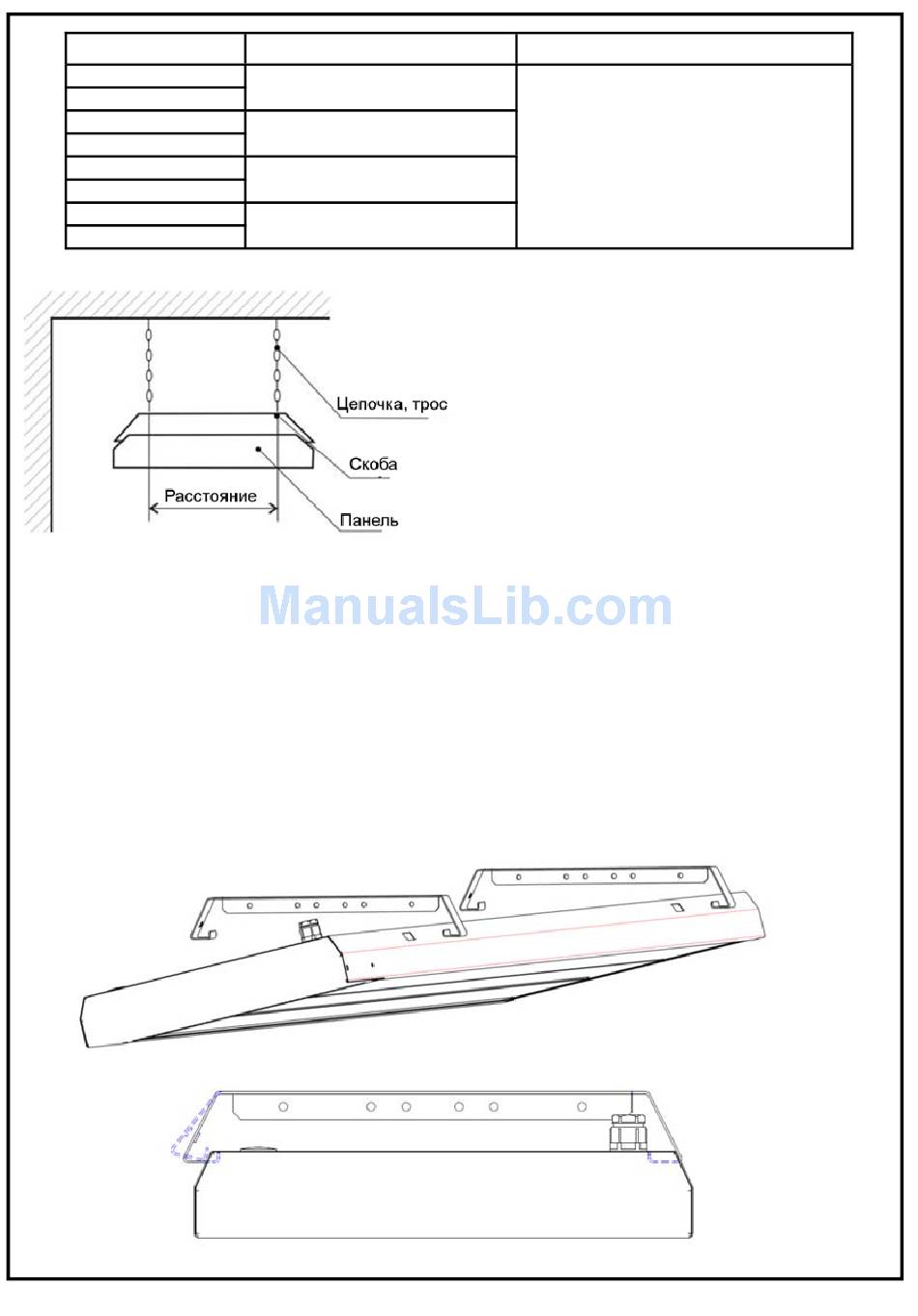

Монтаж при помощи крепежной рамы
•
Прикрепите монтажную раму с таким расчетом, чтобы отверстие для крепежного винта было
доступным. Надвиньте панель одной стороной на держатель.
•
Надвиньте панель на вторую часть держателя и зафиксируйте винтом.
Шаг скоб
100 x 300
40 x 1000
100 x 1000
200 x 1000
Шаги крепежей с задней стороны панели:
После вставления панель, чтобы не сместилась, в
надлежащей позиции следует закрепить при
помощи установочных винтов.
•
Расстояния от горючих предметов:
- от излучающей поверхности (температура
до 380 °C) 100 см
- от верхней кромки на расстояние монтажных
крепежей
- от остальных частей панели 25 см
•
Минимальная
(рекомендуемая отметка)
•
Расстояние между панелями обычно бывает
больше высоты между панелями и полом
•
Панель не разрешается устанавливать
непосредственно под электророзеткой.
Примечание
−
диаметр отверстия в держателях 6мм
−
во время установки не рекомендуется
прикасаться грязными руками к
излучающей поверхности панели
высота над полом 350см
