ES StudSensor
™ HD
Detector de Bordes de Vigas
ANTES DE EMPEZAR
LOS DETECTORES DE VIGAS ZIRCON FUNCIONAN AL DETECTAR CAMBIOS DE DENSIDAD DETRÁS DE LA PARED. SE
PUEDEN DETECTAR OTROS OBJETOS – ESPECIALMENTE SI ESTÁN MUY CERCA DE LA PARED. NO SUPONGA QUE
TODO LO DETECTADO ES UNA VIGA.
- Siempre utilice una nueva batería alcalina con una fecha de vencimiento extendida. Haga coincidir las direcciones de la
batería con la imagen dentro del compartimento de la batería.
- No confié exclusivamente en el detector para localizar objetos detrás de la superficie. Utilice información adicional
para ayudar a localizar los objetos antes de penetrar la superficie. La información incluye planos de construcción,
puntos visibles de entrada de las tuberías y el cableado en las paredes, como en un sótano, y las separaciones estándar
entre las vigas.
- Siempre escanee vigas a diferentes alturas de la pared y marque la ubicación de cada objeto detectado. Esto se
llama "mapeo de la pared." Las tuberías y otros objetos probablemente no den lecturas consistentes desde el piso hasta
el techo, como lo haría una viga.
- Las lecturas siempre deben ser consistentes y repetibles.
- Los detectores de vigas Zircon son recomendados sólo para el uso interior.
- Las vigas normalmente están colocadas verticalmente desde el piso hacia el techo, excepto arriba y debajo de las
ventanas, y arriba de las puertas.
- Otros objetos comunes en paredes, pisos o techos son tuberías de agua, líneas de gas, barrera cortafuego, y cableado
eléctrico.
- La profundidad y precisión de detección del detector pueden variar dependiendo de las condiciones ambientales del
escaneo, como el contenido mineral, la humedad, la textura y consistencia de las paredes.
- Siempre apague la electricidad cuando trabaje cerca de cables eléctricos.
- Dependiendo de la proximidad de conexiones eléctricas o tuberías a la superficie de la pared, el detector puede
detectarlos de la misma manera que las vigas. Es necesario tener precaución siempre al clavar, cortar o taladrar en
paredes, pisos y cielorrasos que puedan contener estos elementos.
- Las vigas y viguetas suelen tener una separación de 16 ó 24" (40 ó 60 cm), un ancho de tienen 1
estén separadas por barrera cortafuego. Todo lo que no esté instalado a esa separación o que sea de un ancho diferente
puede que no sea una viga o vigueta.
CONSEJOS ÚTILES & CONSEJOS PARA CONSTRUCCIÓN
SITUACIÓN CAUSAS PROBABLES
Mueva el detector varias pulgadas (13–15 cm) hacia la izquierda o la derecha y
Sin Indicaciones. No hay vigas en esa zona.
comience de nuevo.
Se enciende el icono
READY, pero, durante El detector podría no estar Sostenga el detector de modo que los Velcros de la parte posterior hagan contacto
la exploración, la plano contra la pared. completo con la superficie.
unidad no hace nada.
El detector fue calibrado sobre
Apague el detector, muévalo unas cuantas pulgadas (5–8 cm), presione el Botón de
una viga o en una parte densa
Encendido y comience nuevamente.
Suena repetidamente
de la pared.
la alarma de la unidad.
El detector se inclinó o levantó En superficies rugosas, coloque un cartón delgado sobre la pared, escanee a través de él
durante el escaneo. para que el detector se deslice más suavemente.
• Verifique que no haya otras vigas espaciadas en ambos lados a intervalos de 12, 16
ó 24" (30, 40 ó 60 cm), o revise la misma viga en las zonas directamente por encima o
El detector detecta por debajo de la primera área de escaneo. Las vigas están colocadas en forma rectilínea
El cableado eléctrico y los tubos
hacia arriba y hacia abajo, del piso hacia el techo, mientras que la tubería puede cambiar
otros objetos además
de metal/plástico pueden estar
de dirección. Las vigas estándar miden aproximadamente 1½" (38 mm) entre los bordes.
de vigas o encuentra
cerca o tocando la superficie
Cualquier cosa más grande o más pequeña es probable que no sea una viga (a menos
más vigas de las que
posterior de la pared.
que esté cerca de la puerta o ventana).
deberían estar allí.
• Siempre se debe tener precaución cuando esté clavando, serruchando o taladrando en
las paredes, pisos, techos que puedan contenerlos.
Advertencia de Registro de la Parte 15 del FCC Clase B: Este aparato
Visite www.zircon.com para las
cumple con las reglas Parte 15 de la FCC. Su operación está sujeta
instrucciones más actualizadas.
a las siguientes dos condiciones: (1) este aparato no puede causar
interferencia dañina, y (2) este aparato debe aceptar cualquier
ZirconCorporation ZirconTV
interferencia recibida, incluyendo la interferencia que pueda causar
la operación no deseada.
|
ZirconTools ZirconToolPro ZirconTools
25

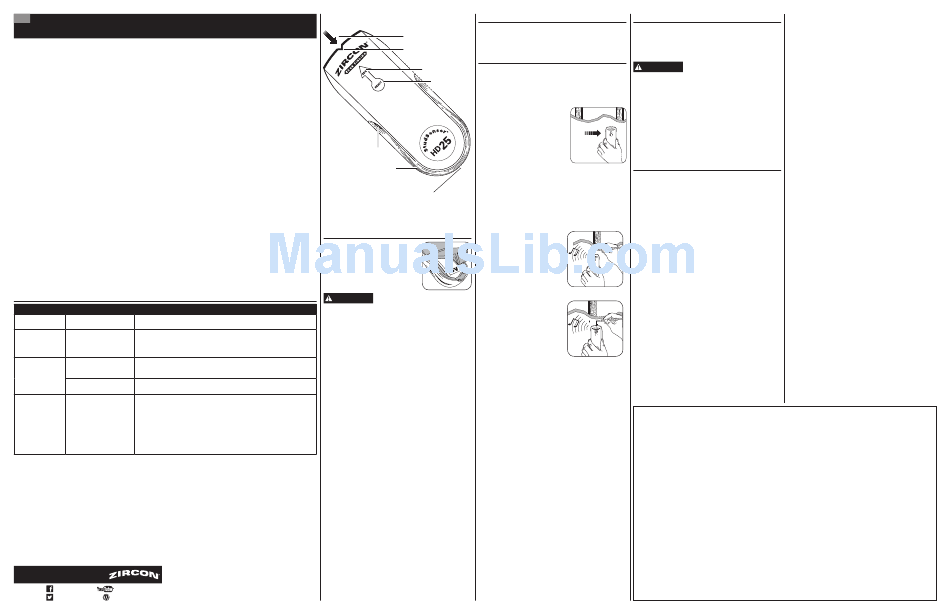

Botón de Encendido
Mango Ergonómico
Lengüeta de Tapa de Batería
INSTALAR BATERÍA DE 9 VOLTIOS
Siempre utilice una nueva batería
alcalina con una fecha de vencimiento
extendida. Haga coincidir las
1 ⁄ " (38 mm), y quizás
2
direcciones de la batería con la
imagen dentro del compartimento de
la batería.
No confié
ADVERTENCIA
exclusivamente en el detector
SOLUCIONES
para localizar objetos detrás de la superficie.
Utilice otras fuentes de información para ayudarse
a localizar los artículos antes de atravesar la
superficie, incluyendo los planes de construcción,
los puntos visibles de entrada de los tubos y
cables en las paredes, como en un sótano, y en
separaciones estándar entre las vigas.
ENCENDER
Para activar el detector, mantenga presionado el
Botón de Encendido. Si el botón no se mantiene
Apuntador SpotLite ®
presionado, la unidad se apagará.
Muesca para Marcación
LOCALIZAR UNA VIGA
Luz roja EDGE
Este detector está diseñado para localizar los bordes
(indicadora de borde)
de la viga de madera y metal hasta
Luz verde READY
profundidad debajo de la superficie escaneada.
(indicadora de
encendido) La precisión lateral de la viga detectada es normalmente
dentro de ⁄ " (3 mm).
1
8
Para obtener mejores resultados,
sostenga el detector como se
muestra en (Figura A) y muévalo
lentamente al escanear.
No toque la superficie durante
la calibración o escaneo.
1. Sostenga el detector plano
contra la pared, luego mantenga
presionado el Botón de Encendido. En 1-2 segundos,
la unidad se calibrará, y la luz verde READY se iluminará.
(en la parte posterior) NO MUEVA EL DETECTOR DURANTE
LA CALIBRACIÓN.
2. Con el Botón de Encendido presionado, deslice el
detector lentamente por la pared.
3. Cuando el detector llegue al
borde de la viga, se encenderá
la luz roja EDGE, el Apuntador
SpotLite brillará, y sonará un
tono constante. Marque el punto.
(Figura B)
4. Sin soltar el Botón de
Encendido, continúe con la
dirección de escaneo hasta que
la luz roja EDGE y el Apuntador
SpotLite se apaguen, luego
invierta la dirección.
5. Deslice el detector hasta que
se detecte el otro borde de la
viga y marque esto también.
(Figura C)
El centro de la viga es el punto
medio entre las dos marcas.
ADVERTENCIA SOBRE-UNA-VIGA
Si el escaneo comienza directamente sobre una viga,
el detector emitirá un pitido continuo.
Si esto sucede, reinicie el escaneo en una ubicación
diferente.
NO ASUMA QUE NO HAY CABLES
ADVERTENCIA
ELÉCTRICOS CON CORRIENTE EN
⁄ " (19 mm) de
3
4 LA PARED. NO TOME MEDIDAS QUE PUEDAN SER
PELIGROSAS SI LA PARED CONTIENE UN CABLE
ELÉCTRICO CON CORRIENTE. SIEMPRE APAGUE LA
ELECTRICIDAD Y DESCONECTE GAS, Y FUENTES
DE AGUA ANTES DE ATRAVESAR UNA SUPERFICIE.
EL INCUMPLIMIENTO DE ESTAS INSTRUCCIONES
PODRÍA PROVOCAR UNA DESCARGA ELÉCTRICA,
FUEGO, Y/O LESIONES GRAVES O DAÑOS A
LA PROPIEDAD.
TRABAJAR CON
DIFERENTES MATERIALES
Figura A
Papel tapiz Este detector funciona normalmente en
paredes cubiertas con papel tapiz o tela, a menos que los
materiales tengan láminas metálicas, contengan fibras
metálicas o estén aún húmedos después de haber sido
aplicados. Es posible que el papel tapiz necesite varias
semanas para secarse totalmente después de ser aplicado.
Paredes recién pintadas Puede tardar una semana o
más para secarse después de la aplicación.
Listones y yesos Debido a las irregularidades en el
espesor del yeso, este detector no es recomendado para
usarse en listones y yesos.
Paredes muy texturizadas o techos acústicos
Al escanear un techo o pared con una superficie poco
uniforme, coloque un cartón delgado en la superficie que
va a escanear.
Figura B
Este detector no puede detectar vigas o viguetas de
madera a través de alfombras y almohadillas.
Figura C
GARANTÍA LIMITADA DE 1 AÑO
El Corporativo Zircon ("Zircon") garantiza al cliente
que este producto se encuentra libre de defectos en
sus materiales y mano de obra por un periodo de
un año a partir de la fecha de su compra. Cualquier
producto defectuoso devuelto a Zircon dentro del
periodo de garantía a la dirección indicada abajo, con
flete prepagado y comprobante de la compra, será
reparado o reemplazado a discreción de Zircon. La
reparación o reemplazo puede hacerse con un producto
y componentes nuevos o restaurados a discreción de
Zircon. Si el producto devuelto ya no está disponible,
Zircon puede sustituir el producto por un producto similar
en base a su funcionamiento. Esta garantía se limita a los
circuitos electrónicos del producto y a su carcasa original,
y específicamente excluye cualquier daño causado por
abuso, modificación, manejo contrario de uso de estas
instrucciones, otro uso no razonable o negligencia.
Este es su único y exclusivo recurso para el
incumplimiento de esta Garantía Limitada.
Esta garantía limitada es una parte de otras garantías,
expresas o implícitas y Zircon no será responsable por
ninguna otra afirmación o reclamo de naturaleza similar.
Toda garantía implícita que se aplique a este producto
está limitada a un periodo de un año a partir de la fecha
de su compra. Esta garantía limitada no cubre las piezas
consumibles, incluidas como las baterías o el software,
incluso si están empaquetadas con el producto.
Cableado eléctrico y tuberías Dependiendo de
la proximidad de conexiones eléctricas o tuberías a la
superficie de la pared, el detector puede detectarlos de la
misma manera que las vigas.
Es necesario tener precaución siempre al clavar, cortar
o taladrar en paredes, pisos y cielorrasos que puedan
contener estos elementos.
Las vigas y viguetas suelen tener una separación de
16 ó 24" (40 ó 60 cm) y un ancho de 1 1 ⁄ " (38 mm).
2
Todo lo que no esté instalado a esa separación o que sea
de un ancho diferente puede no ser una viga o vigueta.
NOTA: La profundidad y precisión de detección
del detector pueden variar dependiendo de las
condiciones ambientales del escaneo, como el
contenido mineral, la humedad, la textura y
consistencia de las paredes.
Este detector no está diseñado para utilizarse con:
• Piso de cerámica
• Alfombras y acolchado de alfombra
• Papel tapiz con fibras metálicas
• Paredes recién pintadas que aun estén húmedas
(puede tardar una semana o más para secarse después
de la aplicación)
• Paredes de listón y yeso
• Tablero de aislamiento cubierto con hoja metálica
• Vidrio/cristal o cualquier material denso
• Superficies más gruesas que ⁄ " (19 mm)
3
4
EN NINGÚN CASO ZIRCON SERÁ RESPONSABLE POR
CUALQUIER DAÑO ESPECIAL, INCIDENTAL O COMO
CONSECUENCIA DE LA POSESIÓN, USO O EL MAL
FUNCIONAMIENTO DE ESTE PRODUCTO.
Algunos estados no permiten limitaciones en cuanto
al periodo de duración de una garantía implícita y/o
a la exclusión o a la limitación de daños secundarios
o consecuentes, de modo que las limitaciones y/o
exclusiones mencionadas anteriormente pueden no ser
aplicables en su caso. Esta garantía le otorga derechos
legales específicos, y Usted también podría tener otros
derechos que pueden variar de estado a estado.
Envíe el producto con flete prepagado y el comprobante
con la fecha de compra (recibo de ventas con fecha) a:
Zircon Corporation, Attn: Returns Department
1580 Dell Avenue
Campbell, CA 95008-6992 USA
Asegúrese de incluir su nombre y dirección para la
devolución. Permita de 4 a 6 semanas para la entrega.
Atención al Cliente, 1-800-245-9265 ó 1-408-963-4550
Lunes a Viernes, 8:00 a.m. a 5:00 p.m. Hora Estándar
del Pacífico
info@zircon.com • www.zircon.com
©2018 Zircon Corporation • P/N 66091 • Rev C 05/18
SpotLite, StudSensor, y Zircon son marcas de fábrica
registradas o marcas registradas de Zircon Corporation.
