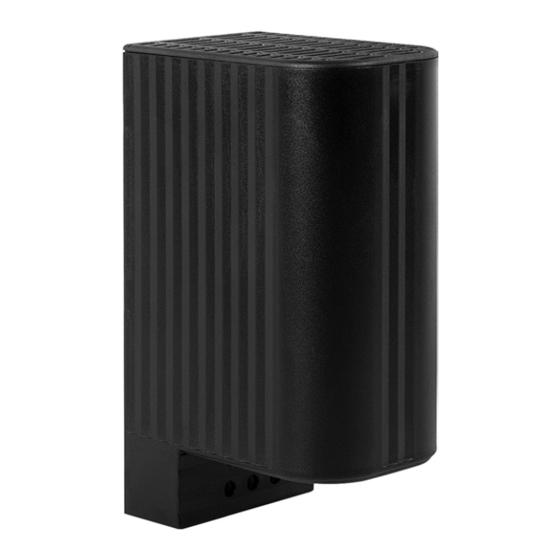

STEGO CSF 060 Quick Start Manual

Нагревательные приборы не должны использоваться для отопления помещений.
Указания по технике безопасности
• Монтаж может выполняться только квалифицированным персоналом и в соответствии с
принятыми национальными правилами электроснабжения (IEC 60364).
• Необходимо принять меры безопасности согласно VDE 0100.
• Необходимо обязательно соблюдать технические параметры, указанные на типовой табличке.
• В ходе монтажа нагревателя необходимо убедиться в том, что компоненты, расположенные над
решеткой для выпуска воздуха, не повреждаются под действием горячего воздуха.
• Для подключения устройства к сети необходимо использовать многополюсную развязываю-
щую схему (расстояние между контактами должно составлять не менее 3 мм в выключенном
состоянии).
• Не разрешается эксплуатация устройства в агрессивной окружающей среде.
• Устройство устанавливается в горизонтальном положении (выпуск воздуха вверх).
• Нагревательный прибор нельзя ремонтировать или использовать, если на нём обнаружены
повреждения или неисправности (прибор подлежит утилизации).
• Демонтаж нагревателя проводится только после охлаждения.
Внимание! Не устанавливать нагреватели на поверхности из легковоспламеняемых материалов
(древесина, пластмасса и т.д.).
WARNUNG
Bei Missachtung der Heiße Oberfläche nach
Anschlusswerte oder falscher Inbetriebnahme! Verletzungs-
Polung besteht die Gefahr von gefahr!
Personen- und Geräteschä-
digungen!
WARNING
There is a risk of personal Hot surfaces following com-
injury and equipment damage missioning! Risk of injury!
if the connection values are
not observed or polarity is
incorrect!
AVERTISSEMENT
Le non-respect des valeurs de Surface très chaude après la
raccordement ou une mau- mise en service ! Risque de
vaise polarité peut engendrer brûlure !
des dommages corporels et
matériels !
ADVERTENCIA
En caso de no respetar los ¡Superficie caliente tras la
valores de conexión o realizar puesta en funcionamiento!
una polaridad errónea, existe ¡Peligro de lesiones!
el peligro de lesionar a las
personas o dañar los equipos.
AVVERTENZA
Il mancato rispetto dei valori Superficie che scotta dopo la
di collegamento o una polarità messa in esercizio! Pericolo
falsa può causare danni a per- di ferite!
sone e cose!
ATENÇÃO
No caso de inobservância Após o início de operação, a
dos valores de conexão ou superfície está quente! Perigo
no caso de conexão incorreta de acidente!
dos polos, existe o perigo
de ferimentos e danos no
aparelho!
VARNING
Om anslutningsvärden Het yta efter påslagning! Risk
åsidosätts eller vid polningsfel för brännskador!
finns risk för person- och
materialskador!
VAROVÁNÍ
V případě nerespektování Po uvedení do provozu horký
přípojných hodnot nebo povrch! Nebezpečí zranění!
nesprávné polarity hrozí
nebezpečí úrazů a poškození
zařízení!
W przypadku nieprzestrzega- Gorąca powierzchnia
nia wymaganych parametrów zewnętrzna po włączeniu!
przyłącza albo niewłaściwej Niebezpieczeństwo poparzeń!
biegunowości powstaje
zagrożenie urazami ludzi i
uszkodzeniem urządzenia!
при несоблюдении Горячие поверхности
подключаемых значений после эксплуатации! Риск
или неверной полярности повреждения!
существует опасность травм
персонала и повреждений
оборудования!
50mm
max. 145°C (293°F)
0mm
max. 185°C (365°F)
min. min.
20mm 20mm
max. 80°C
(176°F)
a a b
c
a
10W - 1A (T); 20W - 2A (T);
50W - 4A (T); 1.5mm² / 2.5mm² - Cu
100-150W - 8A (T)
-45 ... +70°C
AC 120 - 240V, 50/60Hz
(-49 ... +158°F)
max. 90%rH 0.2 - 0.5kg
Kurzanleitung
Quick Start Guide
Guide de référence rapide
Instrucciones breves
Guida rapida
Guia de início rápido
Kortfattad instruktion
Stručný návod
Skrócona instrukcja obsługi
Краткая инструкция
a b
c
File E150057
Type CS/CSK/CSF 060
Zum späteren Gebrauch aufbewahren.
Store for use at a later date.
IP20
