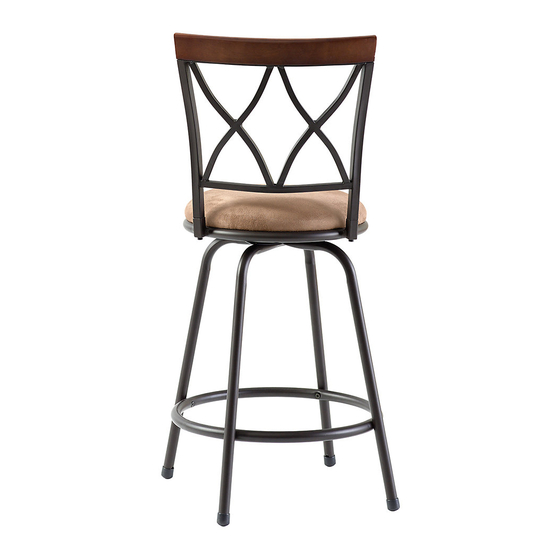

Sonoma shelton stool

Advertisement

Quick Links

SONOMA SHELTON STOOL ASSEMBLY INSTRUCTIONS

PART LIST

A
B
C
D
E
F
G
H
I
J
K
L
M
N
FOR MISSING OR INCORRECT PARTS/HARDWARE, CONTACT THE MANUFACTURER'S CUSTOMER SERVICE DIRECTLY AT
1-800-737-5267 OR CUSTOMERSERVICE@CHEYENNEPRODUCTS.COM
REFER TO LAST PAGE FOR ADDITIONAL CUSTOMER SERVICE DETAILS.
SAVE THESE INSTRUCTIONS
STYLE #: 53SNR5504MET/63SNRSE05BR
ASSEMBLE ON A FLAT, PROTECTED SURFACE
FIGURE
12 PCS + 1 PC
4 PCS + 1 PC
2 PCS + 1 PC
2 PCS + 1 PC
10 PCS + 1 PC
QUANTITY
1 PC
1 PC
1 PC
1 PC
4 PCS
1 PC
1 PC
4 PCS
CAPS ( FOR 24 in. COUNTER STOOL)
1 PC
DESCRIPTION
SWIVEL UNIT
BOTTOM LEG FRAME
TOP LEG FRAME
FOOT RING
LEG EXTENSION
SEAT
BACKREST
SHORT BOLT
( 1/4 in. X 1/2 in. )
MEDIUM BOLT
( 1/4 in. X 1 3/16 in. )
LONG BOLT
( 1/4 in. X 1 1/4 in. )
LOCK WASHER
FLAT WASHER
ALLEN WRENCH
Page 1/3

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 53SNR5504MET and is the answer not in the manual?

Questions and answers

Summary of Contents for Sonoma 53SNR5504MET

  • Page 1 SAVE THESE INSTRUCTIONS SONOMA SHELTON STOOL ASSEMBLY INSTRUCTIONS STYLE #: 53SNR5504MET/63SNRSE05BR ASSEMBLE ON A FLAT, PROTECTED SURFACE FIGURE DESCRIPTION PART LIST QUANTITY 1 PC SWIVEL UNIT 1 PC BOTTOM LEG FRAME 1 PC TOP LEG FRAME 1 PC FOOT RING...
  • Page 2 ASSEMBLY INSTRUCTIONS (CONTINUED) STYLE #:53SNR5504MET/63SNRSE05BR STEP 1 A. ASSEMBLE LEG FRAMES (B, C) BY ALIGNING LEG FRAME (C) WITH THE CENTER SLOT ON BOTTOM OF CROSSBAR, ON TOP OF LEG FRAME (B) WITH THE CENTER SLOT ON TOP OF THE CROSSBAR.
  • Page 3 ASSEMBLY INSTRUCTIONS (CONTINUED) STYLE #:53SNR5504MET/63SNRSE05BR STEP 4 A. 24 INCH COUNTER STOOL - PLACE CAPS (H) ON LEG FRAMES AS SHOWN. B. 29 INCH COUNTER STOOL - INSERT THE LEG EXTENSIONS (E) INTO LEG FRAMES (B,C) ALIGNING HOLES PROPERLY. C. CONNECT THE LEG EXTENSIONS (E) TO THE LEG FRAMES (B,C) WITH SHORT BOLTS (I) USING ALLEN WRENCH (N).
