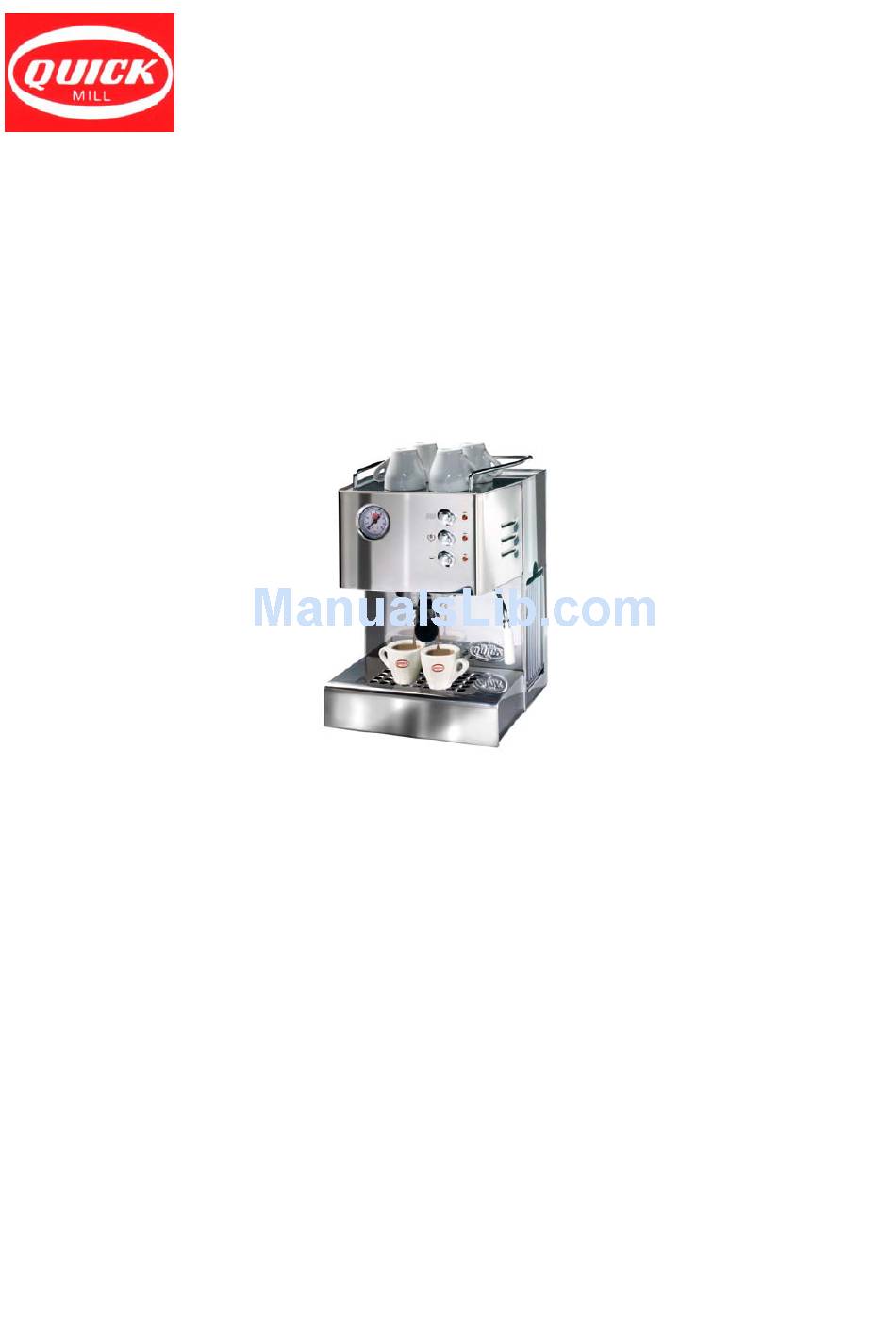

Mod. 03004 – 06004
ISTRUZIONI D'USO
OPERATING INSTRUCTIONS
INSTRUCTIONS POUR L'UTILISATION
BEDIENUNGSANLEITUNG

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 03004 – 06004 and is the answer not in the manual?

Questions and answers

Related Manuals for Quick MILL 03004 – 06004

Summary of Contents for Quick MILL 03004 – 06004

  • Page 1 QUICK MILL S.R.L. Via Stati Uniti d’America n.6/8 -20030 Senago (MI) Tel.02/9986106 r.a.- Fax.02/99010947 Reg.delle Imprese di Milano (MI-1999-193954) Cap.Soc. €.52.000,00 i.v. – R.E.A.Milano 1593567 C.F.-P.IVA 12859930153 – N.Mecc.MI 300877 Http:/www.quickmill.it – E-Mail: quick@quickmill.it il gusto della perfezione Mod. 03004 – 06004 ISTRUZIONI D’USO...
  • Page 2 FOTO C FOTO B FOTO A...
  • Page 3 LEGENDA: FOTO A 1 – interruttore generale (applicato sul lato della macchina) FOTO B 2 – interruttore servizi acqua vapore (applicato sulla parte posteriore) FOTO C 3 – Spia generale macchina ON 4 – Spia resistenza caffè accesa (macchina pronta con spia spenta) 5 –...
  • Page 4 Prima di mettere in funzione la macchina, vi consigliamo di leggere attentamente questo manuale per avere le necessarie informazioni per un corretto utilizzo ed una adeguata manutenzione del prodotto. Eventuali altre domande, rivolgetevi al vostro rivenditore di fiducia o alla nostra casa. INDICE: 1.
  • Page 5 • Riparazioni non effettuate presso centri assistenza convenzionati; • Utilizzo di componenti o accessori non originali; Questo prodotto risponde ai requisiti sull’etichettatura stabiliti nella Direttiva RAEE (2002/96/CE). Il simbolo apposto indica che non si deve gettare questo prodotto elettrico o elettronico in un contenitore per rifiuti domestici. CATEGORIA DEL PRODOTTO con riferimenti ai tipi di apparecchiature elencate nell’Allegato 1 della Direttiva RAEE, questo prodotto rientra nella categoria 2 “Piccoli elettrodomestici”.
  • Page 6 Il cavo di alimentazione se difettoso non deve essere sostituito dall’utente, rivolgersi esclusivamente ad un Centro Assistenza Tecnica autorizzato dalla QUICK MILL. Non tirare il cavo d’alimentazione, o l’apparecchio stesso, per staccare la spina dalla presa della corrente;...
  • Page 7 5. INSTALLAZIONE 5.1 IMBALLO Dopo aver tolto l’imballaggio originale, in caso di trasporto futuro si consiglia di conservarlo. L’imballo originale è adibito solamente a proteggere la macchina durante il trasporto. 5.2 ALLACCIAMENTO RETE ELETTRICA Prima di collegare il cavo elettrico della macchina alla presa di corrente verificare che l’interruttore generale sia posizionato su “O”.
  • Page 8 4. Posizionare a seconda del filtro utilizzato una o due tazze sotto il porta filtro 15. 5. Premere l’interruttore caffé 6, quando la quantità di caffé desiderata è stata erogata spegnere l’interruttore caffé. Mod. 06004 1. La macchina in posizione di riposo si presenterà con il portafiltro 15 in posizione bassa.(Fig.
  • Page 9 9.1 RIPARAZIONE E MANUTENZIONE Non aprire la macchina, in caso guasti che comportano riparazioni o manutenzioni, rivolgersi esclusivamente ad un Centro Assistenza Tecnica autorizzato dalla QUICK MILL. Nel caso di interventi non adeguati la casa costruttrice declina ogni responsabilità. 9.2 PULIZIA L’acqua contiene sempre una dose di calcare che con il tempo si deposita nelle tubazioni...
  • Page 10 11. EVENTUALI ANOMALIE Anomalia Tipo anomalia Rimedio Macchina non funzionante Collegare la macchina alla rete Elettrica (accensione) elettrica. Elettrica Controllare i fusibili. Minima o mancata erogazione di caffé Idraulica Riempire serbatoio acqua. Idraulica Decalcificare la macchina. Idraulica Sostituire filtro anti-calcare. Idraulica Pulire filtri.
  • Page 11 N.B. The coffee circuit is separate from the water/steam circuit, thus coffee and steam/water can be dispensed at the same time. QUICK MILL thanks you for having purchased one of our products. Before using the machine we suggest you carefully read this manual to obtain the necessary information for correctly using and servicing the product.
  • Page 12 FOREWORD Keep this instruction handbook in a safe place, for any information or problems not covered in this handbook contact qualified personnel. 1.1 SYMBOLS The warning triangle identifies all important explanations related to personal safety. Pay attention to these instructions to prevent accidents! The number or letter numeric symbols indicate references to illustrations and parts of the machine including keys, illuminated buttons, etc.
  • Page 13 Net weight 10.2 Kg. Tank Removable 3 l Pump pressure 13 - 15 bar Heating equipment 2 aluminium heat exchangers Safety devices 2 Safety fuses Coffee brewing 40 cups per tank Steam dispensing Unlimited 3. SAFETY RULES Do not touch the hot parts (steam/water tube after use), they can cause burns, do not let live parts come into contact with water, they can cause electrocution and short circuits.
  • Page 14 4 DESCRIPTION OF COMPONENTS 1 – main switch (applied on the rear part) 2 – water stem service switch (applied on the rear part) 3 – General machine ON light 4 – Coffee heating element on light (machine ready with light off) 5 –...
  • Page 15 until the lights go out. 9. Press the coffee switch 6, let the water circulate for around a minute and turn off the switch. 10. Pull out the wand 11, put a container under the wand, turn on hot water switch 8 to run a complete cleaning cycle.
  • Page 16 9.1 REPAIRING AND MAINTENANCE Do not open the machine, for faults which require repairs or maintenance, contact a QUICK MILL authorised Technical Service Centre only. The manufacturer shall not be held liable for inadequate operations. 9.2 CLEANING The water always has some lime in it and with time this builds up on the machine tubes.
  • Page 17 11. TROUBLESHOOTING Fault Type of fault Solution Machine does not work (go on) Electrical Connect the machine to the mains Electrical Check the fuses. Minimum or no coffee dispensed Hydraulic Refill water tank. Hydraulic Descale the machine. Hydraulic Replace the lime filter. Hydraulic Clean filters.

  • Page 18: Table Of Contents

    N.B. Le circuit du café est indépendant du circuit de l’eau/vapeur. Il est donc possible de fournir simultanément le café et l’eau/vapeur. QUICK MILL vous remercie d’avoir choisi ce produit. Avant de mettre en marche la machine, nous vous conseillons de lire attentivement ce mode d’emploi afin d’obtenir les informations nécessaires pour une utilisation correcte et un entretien adapté...

  • Page 19: Introduction

    INTRODUCTION Conserver ce mode d’emploi dans un lieu sûr. En cas de manque d’information ou de problèmes peu expliqués, s'adresser à un personnel compétent. 1.1 SYMBOLES Le triangle d’avertissement identifie toutes les explications importantes pour la sécurité des personnes. Suivre ces indications afin d’éviter les accidents ! Le symbole en chiffres ou en lettres indique les références aux illustrations et aux pièces de la machine telles que les touches, les voyants, etc.

  • Page 20: Normes De Sécurité

    à café, en la branchant uniquement à une prise de courant adéquate. Le cordon d’alimentation, s’il est défectueux, ne doit pas être remplacé par l’utilisateur mais il faut s’adresser exclusivement à un Centre Après-vente agréé par QUICK MILL.

  • Page 21: Description Des Composants

    Ne pas tirer sur le cordon d’alimentation ou l’appareil lui-même pour débrancher la fiche de la prise de courant. Ne pas toucher avec des mains mouillées. Pour éviter les surchauffes dangereuses, dérouler le cordon d’alimentation sur toute sa longueur. DESCRIPTION DES COMPOSANTS 1 –...
  • Page 22 5.4 MISE EN MARCHE Avant d’effectuer pour la première fois la mise en marche ou après une longue période d’inactivité, suivre les instructions suivantes : Mod. 03004 - Mod. 06004 1. Appuyer sur la touche d’allumage 1 équipée du voyant lumineux 2.

  • Page 23: Distribution De L'eau Chaude

    9,1 RÉPARATION ET ENTRETIEN Ne pas ouvrir la machine. En cas de pannes qui comportent des réparations ou des entretiens, s'adresser exclusivement à un Centre Après-vente agréé par QUICK MILL. En cas d’interventions incorrectes, le fabricant décline toute responsabilité. 9,2 NETTOYAGE L’eau contient toujours une quantité...

  • Page 24: Problèmes Éventuels

    En cas d'une longue inactivité, débrancher la fiche de la machine à café de la prise de courant. La machine doit être protégée des agents atmosphériques (poussière, saleté, etc.) en la rangeant dans un lieu sûr hors de portée des enfants. S'il est décidé de ne plus utiliser la machine à...
  • Page 25 N.B. Der Kaffeekreis ist vom Wasser-/Dampfkreis unabhängig, es kann daher gleichzeitig Kaffee und Wasser/Dampf ausgegeben werden. Die Firma QUICK MILL bedankt sich, dass Sie sich für eines ihrer Produkte entschieden haben. Bevor das Gerät in Betrieb genommen wird, empfehlen wir Ihnen, dieses Handbuch aufmerksam zu lesen, damit Sie alle notwendigen Informationen für den korrekten Gebrauch und die geeignete...
  • Page 26 VORBEMERKUNG Bewahren Sie die Bedienungsanleitung an einem sicheren Ort auf; für etwaige nähere Informationen oder bei Problemen, die nicht ausführlich genug behandelt wurden, wenden Sie sich bitte an Fachpersonal. 1.1 SYMBOLE Das Warndreieck steht neben allen Erklärungen, die für die persönliche Sicherheit wichtig sind.
  • Page 27 Maschine darf nur an eine geeignete Steckdose angeschlossen werden. Wenn das Versorgungskabel defekt ist, darf es nicht vom Benutzer ausgetauscht werden; wenden Sie sich zu diesem Zweck ausschließlich an ein von QUICK MILL autorisiertes Technisches Servicecenter. Zum Abziehen des Steckers von der Steckdose nie am Versorgungskabel oder am Gerät selbst ziehen;...
  • Page 28 4 KOMPONENTENBESCHREIBUNG 1 – Hauptschalter (auf der Rückseite) 2 – Wasser- und Dampfschalter (auf der Rückseite) 3 – Allgemeine Kontrollleuchte Maschine EIN 4 – Kontrollleuchte Kaffee-Widerstand eingeschaltet (Maschine bereit bei ausgeschalteter Kontrollleuchte) 5 – Kontrollleuchte Wasser-/Dampfwiderstand eingeschaltet (Maschine bereit bei ausgeschalteter Kontrollleuchte) 6 –...
  • Page 29 Mod. 03004 - Mod. 06004 6. Die mit Kontrollleuchte versehene Einschalttaste 1 drücken. 7. Zum Einschalten der Wasser- und Dampfzufuhr die Einschalttaste 2 drücken. 8. Die Kontrollleuchten 4-5 zeigen an, dass sich die Maschine in der Aufwärmphase befindet; warten, bis sich die Kontrollleuchten ausschalten. 9.
  • Page 30 7. HEISSWASSERAUSGABE Während die Ausgabe beginnt, könnte heißes Wasser aus dem Rohr spritzen. Das Rohr kann hohe Temperaturen erreichen, nicht berühren. Hohe Verbrennungsgefahr. Mod. 03004/6004 13. Dampflanze 11 herausziehen. 14. Warten, bis sich die Kontrollleuchte 5 ausschaltet. 15. Einen Behälter unter die Dampflanze 11 stellen. 16.
  • Page 31 10. LAGERUNG UND ENTSORGUNG Wenn die Kaffeemaschine für längere Zeit nicht verwendet wird, von der Steckdose abziehen und vor atmosphärischen Einflüssen (Staub, Schmutz usw.) schützen, indem sie an einem sicheren, für Kinder unzugänglichen Ort gelagert wird. Sollten Sie sich dazu entschließen, die Kaffeemaschine nicht mehr zu verwenden, wird empfohlen, sie unbrauchbar zu machen, indem der Stecker von der Steckdose abgezogen und dann das Versorgungskabel durchgeschnitten wird.
