HellermannTyton MST9 Operating	 Instruction

HellermannTyton MST9 Operating Instruction

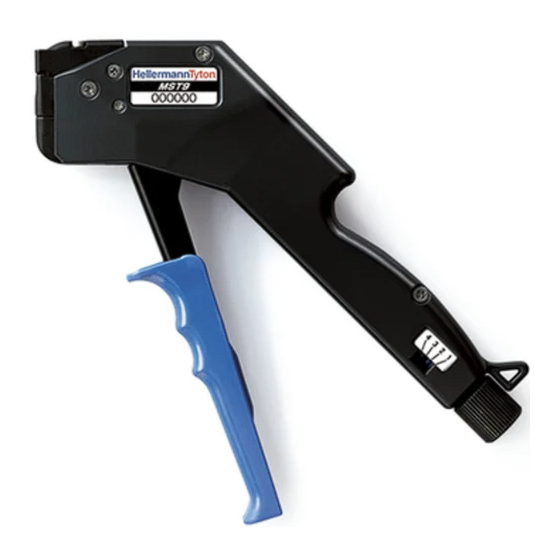

Manual tensioning tool for metal ties
