Guida all'installazione di AXIS Q7401
Connettori
Connettore di rete - Connettore Ethernet RJ-45. Supporto per Power over Ethernet (PoE). Si
consiglia l'uso di cavi schermati.
Interruttore PoE - Power over Ethernet (IEEE 802.3af) con selettore di alimentazione:
• Classe 2 – Max. 6,49 W
• Classe 3 – Max. 12,95 W (impostazione predefinita)
Nota
Il tipo di alimentazione viene selezionato all'accensione. Se il codificatore video non è usato per
alimentare la videocamera analogica collegata, selezionare PoE Classe 2 per segnalare all'interruttore
PoE che il codificatore necessita soltanto di max. 6,49 W. PoE Classe 3 è l'impostazione predefinita.

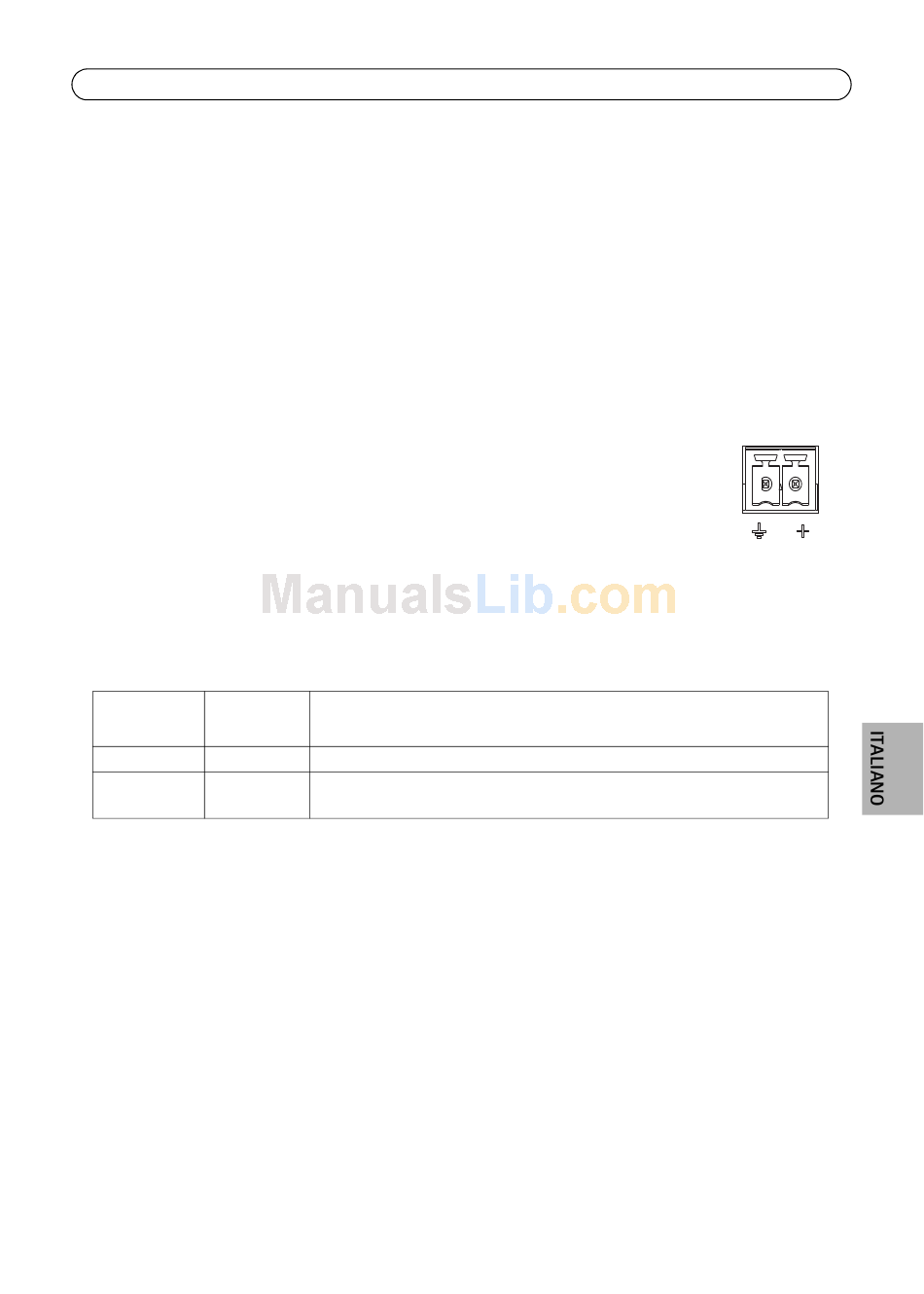

Connettore di alimentazione - Morsettiera a 2 pin utilizzata per l'ingresso e l'uscita
dell'alimentazione.
• Ingresso alimentazione: per fornire alimentazione al codificatore video
con l'adattatore in dotazione o un alimentatore esterno da 8-20 V CC,
max. 7,2 W.
• Uscita alimentazione: il codificatore video può alimentare una
videocamera o una periferica ausiliaria se è alimentato tramite PoE, 12 V CC max. 5 W
(420 mA).
Funzione Numero
pin
GND 1
Alimentazio 2
ne CC
Note
• Il codificatore video è in grado di fornire una potenza massima di 5 W (420 mA) tramite l'opzione PoE,
compresa l'uscita sul connettore di alimentazione e il connettore del morsetto I/O.
• Non collegare l'alimentazione se il codificatore video è collegato a PoE.
Ingresso audio - 3,5 mm per microfono in mono o segnale mono line-in (il canale sinistro è usato
da un segnale in stereo).
Uscita audio - Uscita audio che può essere connessa a un sistema di indirizzo pubblico (PA), oppure
a un altoparlante con amplificatore integrato. Si possono collegare anche un paio di cuffie. Per
l'uscita audio è necessario usare un connettore stereo.
Descrizione
Terra
Ingresso alimentazione a 8-20 V CC, max. 7,2 W o
Uscita alimentazione 12 V CC, max. 5 W (420 mA)
