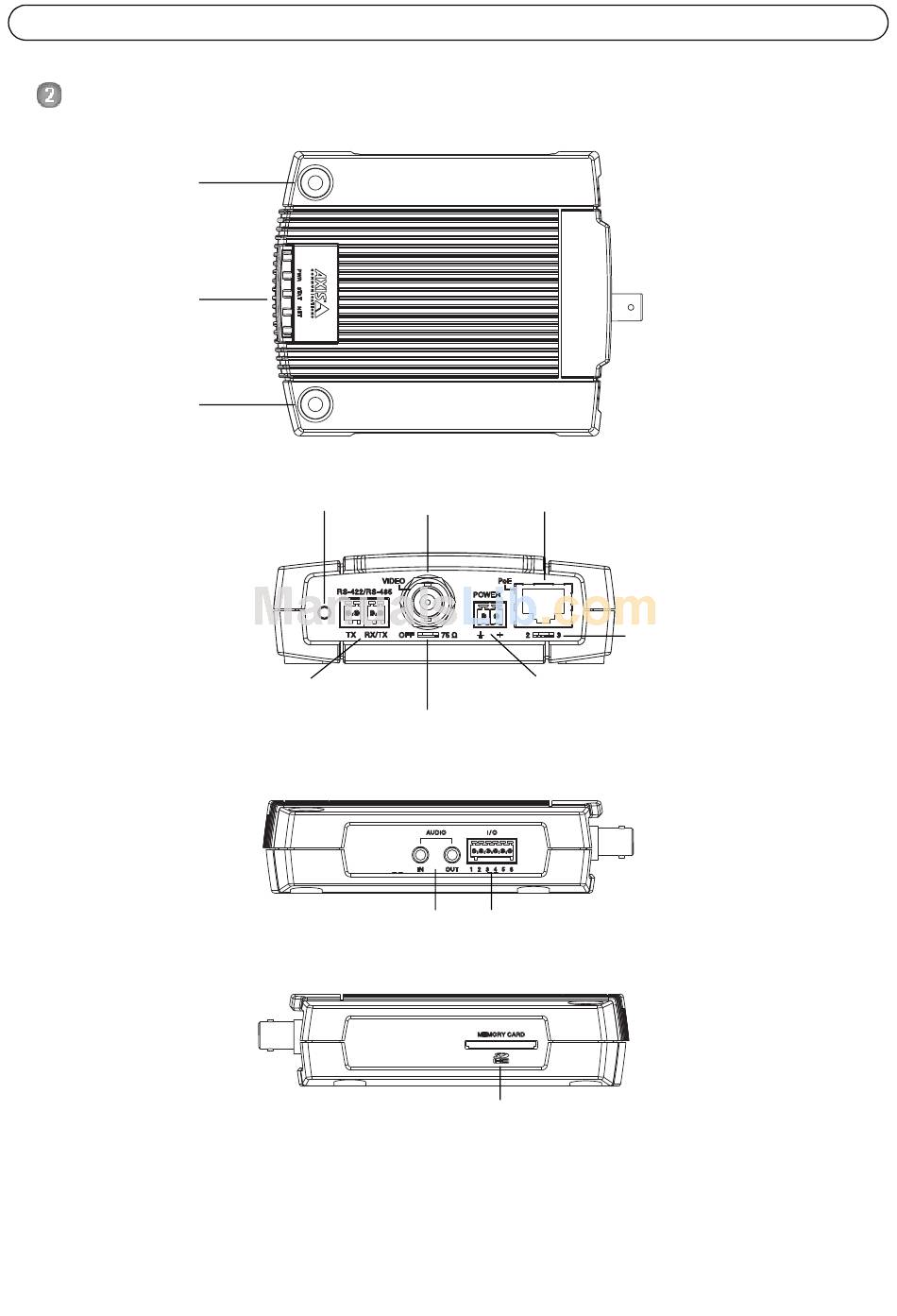

Panoramica dell'hardware
Vista dall'alto
Foro di montaggio
Indicatori LED di
alimentazione,
stato e rete
Foro di montaggio
Vista posteriore
Pulsante di comando
Connettore RS-422/RS-485
Lato audio e I/O
Lato scheda di memoria SDHC
Dimensioni
A x L x P = 32,1 x 98,9 x 118,0 mm
Peso = 335 g (senza alimentatore)
Ingresso video
Interruttore di
terminazioneda 75 Ohm
Ingresso/uscita audio
Slot per scheda di memoria SD
Guida all'installazione di AXIS Q7401
Connettore di rete (PoE)
Interruttore PoE
classe 2 e 3
Connettore dell'adattatore di
alimentazione
Terminale I/O a 6 pin
