Instalación eléctrica
Requisitos eléctricos
Puede encontrar la placa de identificación con las
especificaciones eléctricas en la parte inferior del
electrodoméstico. La caja de conexiones debe estar
ubicada dentro de los 3 pies (~900 mm) de la conexión
de la placa. Se debe poder obtener acceso a ella
fácilmente para relizar las reparaciones.
Para obtener más información, consulte la placa de
datos. Para conocer la ubicación de la placa de datos,
sonsulte la sección "Placa de datos" debajo de "Servicio
tecnico".
Alimentación eléctrica
Modelo
Sistema de
240 V CA, 60 Hz:
interruptor princi-
pal de energía
eléctrica
NET8068SUC 40 A
NET8068UC
40 A
NET8668SUC 50 A
NET8668UC
50 A
NETP068SUC 40 A
NETP668SUC 40 A
NEM5066UC
30 A
NEM5666UC
40 A
Conexión de la alimentación eléctrica
9
El sistema de suministro de energía eléctrica debe ser
un sistema monofásico de 3 hilos con conexión a tierra.

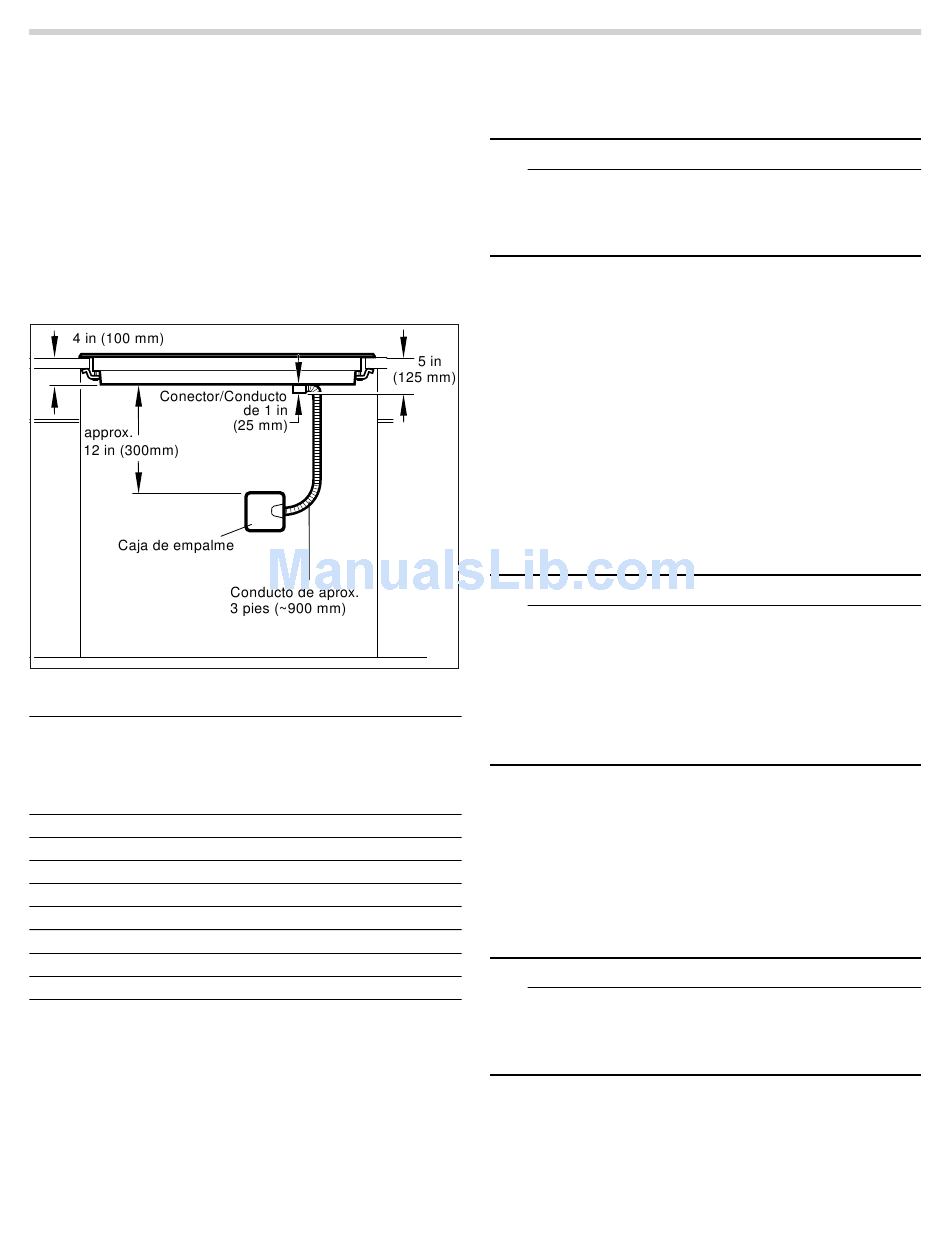

Instale una caja de empalme adecuada (no viene
incluida). Debe utilizarse un conector de conductos de
tamaño adecuado, incluido en el listado de UL para unir
correctamente el conducto a la caja de empalme.
El amperaje máximo de los disyuntores derivados, la
sección de los cables y las conexiones deben ser
conformes con los requisitos del Reglamento
electrotécnico nacional o el Reglamento eléctrico
canadiense, así como con todos los demás reglamentos
y disposiciones locales.
Conectar un conducto flexible a la caja de conexión.
Los conductos metálicos y los cables vienen instalados
de fábrica.
9
Sistema de
208 V CA, 60 Hz:
interruptor princi-
pal de energía
Conectar los cables conductores de la placa de cocción
eléctrica
a los cables de alimentación de la caja de conexiones
30 A
en la fase adecuada:
30 A
negro (L1) a negro
40 A
rojo (L2) a rojo
40 A
cable verde o cable de cobre desnudo a tierra
40 A
Pruebe la instalación
40 A
30 A
9
40 A
Retire todos los objetos de la superficie de la placa,
incuidas las calcomanías. Limpie la superficie de la
placa con crema de limpieza para placas.
Encienda el disyuntor.
Verifique que los elementos funcionen correctamente.
ADVERTENCIA
Antes de realizar la instalación, apague la placa en
el panel de servicio. Trabe el panel de servicio para
impedir que se encienda accidentalmente la
alimentación eléctrica.
ADVERTENCIA
Para reducir el riesgo de una descarga eléctrica y
un incendio, no utilice un cable flexible de
alimentación eléctrica con este aparato. Conecte
sólo a una fuente de alimentación de 3 hilos, 120/
240 volts; no se requiere el conductor neutral para
operar este aparato. El potecial en las conexiones
eléctricas de la fuente de alimentación deben ser
de 150 volts a tierra o menos.
ADVERTENCIA
Antes de conectar o encender la fuente de
alimentación eléctrica, asegurarse de que todos los
controles se encuentren en la posición OFF
(Apagado).
21
