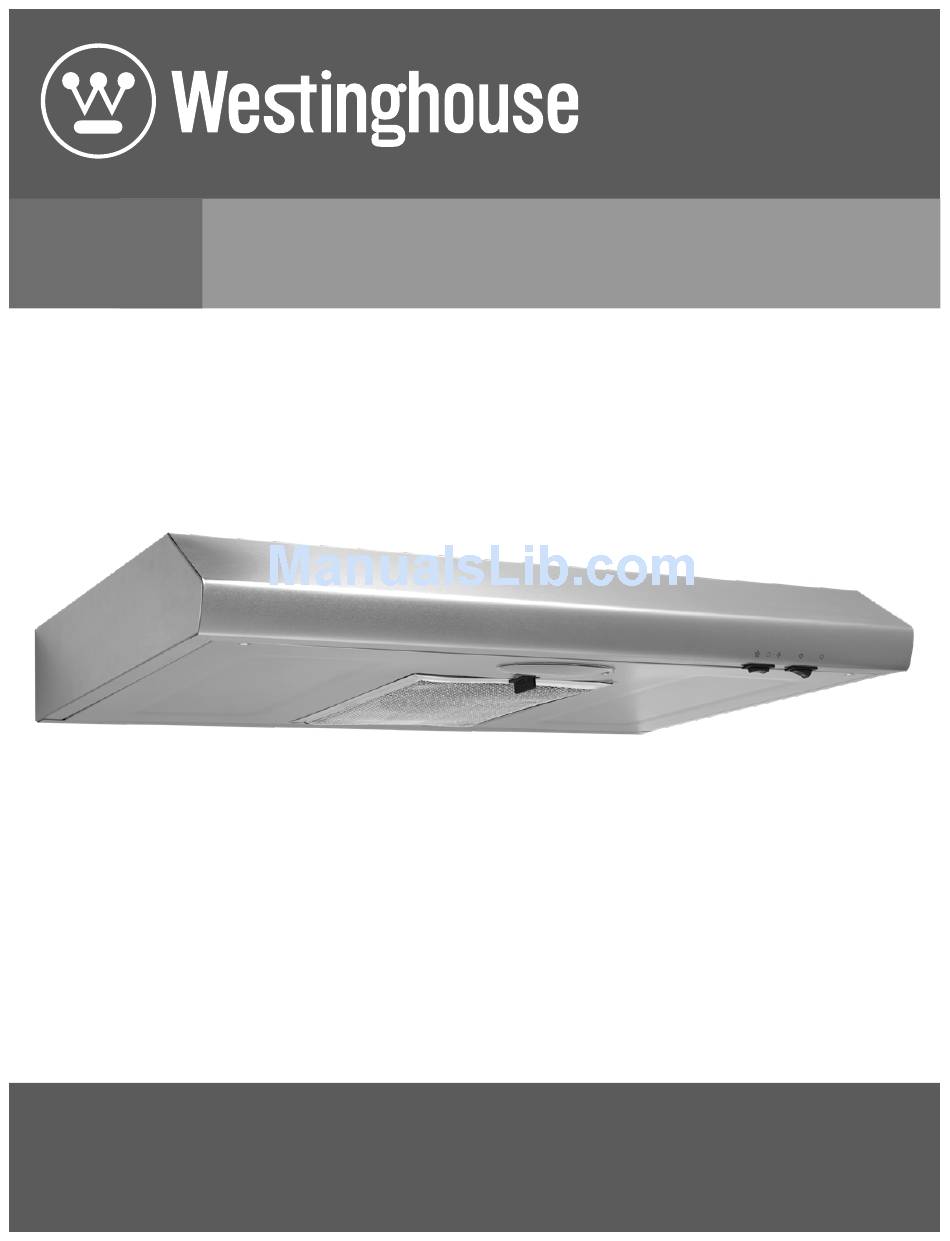

- Page 1 UNDER CABINET RANGE HOOD HOTTE DE CUISINIÈRE POUR DESSOUS D’ARMOIRE # QR061W OWNER’S MANUAL # QR061S MANUEL DE L’UTILISATEUR #QR061B...
-
Page 2: Table Of Contents
Keep this appliance clean and free of grease and residue build-up at all times to prevent fires. CAUTION: This device is for general ventilating use only . Do not use to exhaust hazardous or explosive materials and vapors . QR061W / QR061S / QR061B... - Page 3 Safety Information (continued) COOKING SAFETY INFORMATION WARNING: To reduce the risk of fire, use only metal duct work . Never use plastic duct work . Never leave the range hood unattended when in use . Never cook over open flames under the range hood. WARNING: To reduce the risk of fire or electric shock, do Always turn the range hood on when cooking at high heat...
-
Page 4: Warranty
Before you make your call, please ensure that you have: - Model number or description . - Proof of sale . - Details regarding the defect and/or part number . - Name(s) and address(es) of the owner and/or installer . QR061W / QR061S / QR061B... -
Page 5: Pre-Installation
Pre-Installation TOOLS/MATERIALS REQUIRED (NOT SUPPLIED) Measuring tape Level Utility knife Adjustable Pencil Duct Tape wrench Flathead Needle nose Phillips screwdriver screwdriver pliers Hammer Electric drill Safety goggles Safety gloves CONGLOMKB .COM Please contact cs@conglomkb.com or 1-877-333-0098 for further assistance . -
Page 6: Package Contents
Quantity Range hood Aluminum & charcoal filter Retangular damper (located inside the hood) HARDWARE INCLUDED NOTE: Parts not shown in actual size. Part Description Quantity Long tapping screws (ST4x18mm) Short tapping screws (ST4x10-F-Hmm) Wire Connectors QR061W / QR061S / QR061B... -
Page 7: Planning Installation
Pre-Installation (continued) PLANNING INSTALLATION Number of people required: 2 or more WARNING: Always wear safety goggles and gloves Before installation, measure all distances to ensure the proper during installation . position of the range hood (A) . - The distance (1) from the cooking surface to the range hood must be at least 458 mm (18 in) . - Page 8 90° Elbow 1 .52 m (5 ft) 90° Flat elbow 3 .66 m (12 ft) 2.74 m (9 ft) Straight duct 2.74 m (9 ft) Wall cap 0 m (0 ft) Fig. 9 Fig . 8 QR061W / QR061S / QR061B...
- Page 9 Pre-Installation (continued) WIRING CONNECTION REQUIREMENTS DANGER: Risk of electrical shock . This range hood must Installation work and electrical wiring must be done by a qualified be properly grounded . person(s) in accordance with all applicable codes and standards, including fire-rated construction. DANGER: Turn off the power circuit breaker or the OBSERVE ALL GOVERNING CODES AND ORDINANCE WARNINGS:...
-
Page 10: Installation
Lift the lid (8) of the damper and screw the damper (C) to the range hood (A) with the short tapping screws (BB) . Seal the damper to the range hood (A) on all four sides with duct tape . Fig . 14 QR061W / QR061S / QR061B... - Page 11 Installation (continued) INSTALLING THE RANGE HOOD DANGER: Turn off the power circuit breaker or the power switch on the junction box before installing this unit . Touching circuitry inside the range hood while it is energized will result in death or serious injury . DANGER: If installing this unit over a gas range, turn off the gas at the source before installing or servicing this unit .
- Page 12 - Turn the filter clip to either side and remove the aluminum filter. - Place the charcoal filter (B) in place, ensuring that it covers the fan guard area. - Reinstall the aluminum filter and lock it securely in place with the filter clip. QR061W / QR061S / QR061B...
-
Page 13: Operation
Operation NOTE: The fan and lights operate independently of each other. TURNING THE FAN ON/OFF TURNING THE LIGHTS ON/OFF - To turn on the fan, press the appropriate speed control - Press the light switch (4) to turn on the lights . switch [Low Speed (3), High Speed (1)] to select the desired - Press the light switch (5) to turn off the lights . -
Page 14: Maintenance
- Push in the new bulb and turn it clockwise . Do not release the bulb until you are sure the bulb has been securely installed . Then reconnect the power . - If new bulbs do not operate, ensure that they are inserted correctly . QR061W / QR061S / QR061B... -
Page 15: Care And Cleaning
Care and Cleaning RANGE HOOD WARNING: Failure to maintain basic standards of care and cleaning of the range hood will increase the risk of fire. The range hood should be cleaned (regularly internally and externally) to preserve its appearance and performance . Do Not: - Always clean in the direction of the grain (original - Do not use corrosive or abrasive detergents, steel... -
Page 16: Troubleshooting
- Remove the problem bulb and insert one you know is working . If the properly functioning light does not come on, the problem may be the light assembly . Have the light assembly serviced or replaced . QR061W / QR061S / QR061B... -
Page 17: Specifications
Rating Control Type Speeds Light Bulb Wattage Venting Options 758 mm (29.8 in) W Top venting High QR061W 120 V~60 Hz Rocker 1 x 40 W Incandescent Back venting 180 ± QR061S 468 mm (18 .4 in) D 1 .3 A... -
Page 18: External Range Hood Diagram
7 7/16” 2” 3 1/8” 7/8” 2 1/16” 9 13/16” 1 9/16” 1 5/8” 25 13/16 ” 1 1/16” 27 3/4” 10” 9 13/16” 7 7/16” 3/8” 13/16” 7/8” 3” 1/2” 29 13/16” 3 1/8” QR061W / QR061S / QR061B... -
Page 19: Service Parts
Service Parts If you are missing parts or if you require replacement parts, please contact our customer service team at cs@conglomkb .com or 1-877-333-0098 (8:30 am - 5:00 pm, EST, Monday–Friday). Identify the required part(s) and have the part number(s) ready. Part Description Code Quantity... -
Page 20: Manuel De L'utilisateur
. Ne pas utiliser pour Association (NFPA) et l’American Society for Heating, Refrigeration and Air évacuer des matières ou vapeurs dangereuses et explosives . Conditioning Engineers (ASHRAE), ainsi que les codes du bâtiment locaux . QR061W / QR061S / QR061B... - Page 21 Consignes de sécurité (suite) INFORMATION SUR LA SÉCURITÉ LORS DE LA CUISSON AVERTISSEMENT : Pour réduire le risque d’incendie, n’utiliser que des conduits de métal . Ne jamais utiliser des 1 . Ne jamais laisser sans surveillance lorsqu’en service . conduits en plastique .
-
Page 22: Garantie
- Numéro de modèle ou une description . - La preuve d’achat . - Les détails concernant le défaut et/ou le numéro de la pièce de rechange . - Le nom et l’adresse du propriétaire et/ou de l’installateur . QR061W / QR061S / QR061B... -
Page 23: Préinstallation
Préinstallation OUTILS REQUIS (NON INCLUS) Couteau tout Ruban à mesurer Niveau usage Crayon Ruban adhésif Clé à molette Pinces à Tournevis Phillips Tournevis plat bec effilé Tournevis Lunettes de Marteau électrique sécurité Gants de sécurité CONGLOMKB .COM Veuillez contacter cs@conglomkb.com ou 1 877 333-0098 pour toute assistance supplémentaire . -
Page 24: Quincaillerie Incluse
Filtres en aluminium et au charbon Clapet rectangulaire (à l’intérieur de la hotte) QUINCAILLERIE INCLUSE REMARQUE : La quincaillerie montrée n’est pas de taille réelle. Pièce Description Quantité Vis taraudeuses longues (ST4x18mm) Vis taraudeuses courtes (ST4x10-F-Hmm) Connecteurs de fil QR061W / QR061S / QR061B... -
Page 25: Planification De L'installation
Préinstallation (suite) PLANIFICATION DE L’INSTALLATION Nombre de personnes requises : 2 ou plus AVERTISSEMENT : Avant l’installation, mesurer toutes les distances ci-dessous pour Toujours porter des lunettes et des gants de sécurité pendant l’installation . assurer la position appropriée de la hotte de cuisinière . - La distance (1) de la surface de cuisson à... - Page 26 1,52 m (5 pi) Conduit plat à angle de 90° 3,66 m (12 pi) Conduit droit de 9 pi (2,74 m) 2,74 m (9 pi) Capuchon mural 0 m (0 pi) Fig . 8 Fig. 9 QR061W / QR061S / QR061B...
- Page 27 Préinstallation (suite) EXIGENCES POUR CONNEXIONS DE CÂBLAGES DANGER : Risque de choc électrique . La hotte doit être Les travaux d’installation et le câblage électrique doivent être effectués mise en terre adéquatement . par une personne qualifiée et en conformité avec tous les codes et normes applicables, y compris la résistance au feu .
-
Page 28: Installation
Soulever le couvercle (8) du clapet et visser le clapet (C) sur la hotte (A) à l’aide des vis taraudeuses courtes (BB) . Sceller le clapet à la hotte de cuisinière (A) sur les quatre côtés avec du ruban adhésif de conduit Fig . 14 QR061W / QR061S / QR061B... - Page 29 Installation (suite) INSTALLATION DE LA HOTTE DE CUISINIÈRE DANGER : Éteignez le disjoncteur électrique ou l’interrupteur d’alimentation sur la boîte de jonction avant d’installer cet appareil . Toucher un circuit intérieur de la hotte alors qu’il est sous tension peut entraîner des blessures graves, voire mortelles . DANGER : Pour l’installation au-dessus d’une cuisinière à...
- Page 30 - Tourner la clip du filtre dans un sens ou dans l’autre et enlever le filtre d’aluminium. - Replacer le filtre au charbon (B) en veillant à ce qu’il couvre la grille de protection. - Réinstaller le filtre en aluminium et le maintenir en place solidement avec le support du filtre. QR061W / QR061S / QR061B...
-
Page 31: Fonctionnement
Fonctionnement REMARQUE : Le ventilateur et les lumières sont gérés indépendamment les uns des autres. MISE EN MARCHE/ARRÊT DE L’UNITÉ ALLUMER/FERMER LA LUMIÈRE - Pour mettre le ventilateur en fonction, appuyer sur le - Appuyer sur le bouton d’éclairage (4) pour allumer les lumières . commutateur de contrôle de vitesse [basse vitesse (3), - Appuyer sur le bouton d’éclairage (5) pour éteindre les lumières . -
Page 32: Entretien
- Pousser la nouvelle ampoule en place et la tourner dans le sens horaire . Ne pas relâcher l’ampoule jusqu’à ce que vous soyez sûr que l’ampoule soit fermement installée . - Si la nouvelle ampoule ne fonctionne pas, s’assurer que celle-ci soit insérée correctement. QR061W / QR061S / QR061B... -
Page 33: Soin Et Nettoyage
Soin et nettoyage HOTTE DE CUISINIÈRE AVERTISSEMENT : Le fait de ne pas faire les tâches de soin et de nettoyage de la hotte de cuisinière peut accroître le risque d’incendie . La hotte de cuisinière doit être nettoyée régulièrement (à l’intérieur et à l’extérieur) afin de préserver son apparence et son fonctionnement. À... -
Page 34: Dépannage
- Retirer l’ampoule et en insérer une que vous savez être fonctionnelle . Si l’ampoule qui fonctionne correctement ne s’allume pas, le problème peut être l’assemblage de la lumière . Réparer ou remplacer l’assemblage de lumière . QR061W / QR061S / QR061B... -
Page 35: Caractéristiques
Vitesses Option de ventilation contrôle Max . électrique 758 mm (29,8 po) W Ventilation par le haut Haute QR061W 1 x ampoules 40 W à 120 V~60 Hz Interrupteur Ventilation par l’arrière 180 ± QR061S incandescence à 468 mm (18,4 po) D 1 .3 A... -
Page 36: Schéma Externe De La Hotte De Cuisinière
7 7/16” 2” 3 1/8” 7/8” 2 1/16” 9 13/16” 1 9/16” 1 5/8” 25 13/16 ” 1 1/16” 27 3/4” DESSOUS 10” 9 13/16” 7 7/16” 3/8” 13/16” 7/8” 3” 1/2” 29 13/16” 3 1/8” QR061W / QR061S / QR061B... -
Page 37: Pièces De Rechange
Pièces de rechange Si des pièces sont manquantes ou vous avez besoin de pièces de rechange, veuillez contacter cs@conglomkb.com ou 1-877-333-0098 (lundi au vendredi, 8h30 à 17h, HNE). Veuillez identifier les pièces nécessaires et ayez les codes à portée de main. Pièce Description Code Quantité... - Page 38 Imported by / Importé par : St-Laurent, Québec, H4S 2C3 1-877-333-0098 | customer.service@conglomkb.com (service available in English and French, Monday - Friday from 8:30 am - 5:00 pm EST) (service en anglais et français, du lundi au vendredi, 8h30 à 17h, HNE) www.conglomkb.com Made in China / Fabriqué...
