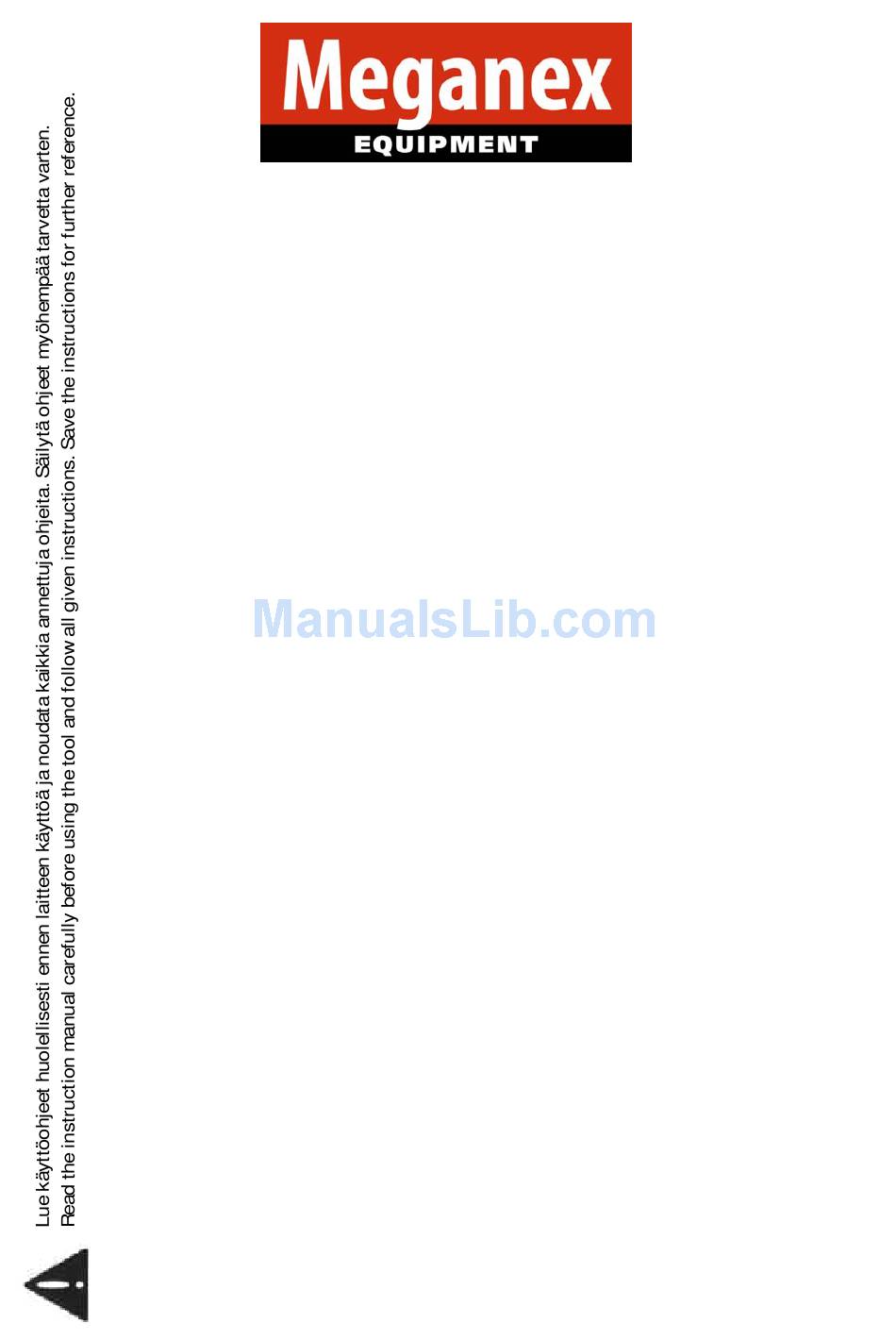

- Page 1 MEG16 MEG17 MEG18 PAINEILMA-HALLITUNKKI Käyttöohje PNEUMATIC FLOOR JACK Instruction manual...
-
Page 2: Tekniset Tiedot
JOHDANTO Tämä laite on uudentyyppinen paineilmakäyttöinen hydraulinostolaite, jossa on teleskooppiset sylinteriyk- siköt. Laite on turvallinen, helppokäyttöinen, matala, kevyt ja helposti liikuteltava, ja sillä on suuri nostoka- pasiteetti sekä laaja-alaiset käyttömahdollisuudet. TEKNISET TIEDOT MEG16 Max. kapasiteetti 40/20 tonnia Käyttöpaine 8-12 bar Min. - Page 3 MEG18 Max. kapasiteetti 40/20 tonnia Käyttöpaine 8-12 bar Min. korkeus 210 mm Nostokorkeus 40 tn: 102 mm 20 tn: 90 mm Jatkopalat 75 mm + 45 mm Nimellispaine 320 bar Nettopaino 56 kg TURVAOHJEET JA VAROITUKSET Lue ja sisäistä kaikki varoitukset ja ohjeet ennen tunkin käyttöä. Noudata erityistä...
- Page 4 3. Esineitä nostettaessa on satulan yläpinnan oltava kokonaan kosketuksissa nostettavan esineen kanssa. Esineitä ei saa nostaa pelkästään yhdeltä kulmalta tai siten että kuorma harottaa joltakin sivulta. TOIMENPITEET ENNEN NOSTOA VAROITUS! Suorita seuraavat toimenpiteet aina ennen jokaista nostoa. Tarkista huolellisesti ettei tunkissa ole vaurioita tai kulumisen merkkejä ja testaa tunkin toiminta ilman kuormitusta.
- Page 5 2. Ilmalähteen valinta: Tunkin kanssa käytettävä kompressoria, jonka tuotto on vähintään 400 l/min. Komp- ressorin ulostuloletkun halkaisijan on oltava vähintään 8 mm ja ilmanpaineen on oltava välillä 6-10 bar. Paineilman on oltava puhdasta ja kuivaa (öljyn-vedenerottimen käyttö on suositeltavaa). Öljyn-ve- Ilman- denerotin suodatin...
- Page 6 Mikäli tunkki on altistunut epätavalliselle kuormitukselle tai iskulle, tai mikäli siinä havaitaan vaurioita, ku- lumia tms., on se välittömästi poistettava käytöstä ja korjautettava valtuutetussa huoltoliikkeessä. Korjaus saattaa vaatia erityisvälineitä sekä erikoisasiantuntemusta, joten sen saa suorittaa ainoastaan valtuutettu huoltoliike alkuperäisvaraosia käyttäen. Pidä...
-
Page 7: Specifications
This product is a new type of pneumatic hydraulic hoisting equipment with telescopic ram units. It is safe, easy to use, low, lightweight and easy to move, and it has large lifting capacity and wide application range. SPECIFICATIONS MEG16 Max. capacity 40/20 tons... -
Page 8: Safety Instructions And Warnings
MEG18 Max. capacity 40/20 tons Working pressure 8-12 bar Min. height 210 mm Lifting height 40 tn: 102 mm 20 tn: 90 mm Extension pieces 75 mm + 45 mm Rated pressure 320 bar Net weight 56 kg SAFETY INSTRUCTIONS AND WARNINGS Read and understand all warnings and instructions before use. -
Page 9: Operation
3. When lifting objects, the top plane of the saddle must fully contact with the object to be lifted. Do not lift objects from a single corner only or with the load straying from some side. PROCEDURES BEFORE LIFT WARNING! Always perform the following procedures before each lift. Thoroughly inspect the jack for damages or wear and test the jack operation without any load. -
Page 10: Maintenance
2. Selection of air supply: Compressor with an output of at least 400 l/min should be used with the jack. The outlet hose diameter of the compressor must be at least 8 mm and the air pressure must be within 6-10 bar. -
Page 11: Troubleshooting
cialized equipment and knowledge, so it must only be carried out by an authorized service center, using original spare parts only. Keep the jack clean and prevent foreign matter such as sand, grit and dirt from entering the system. Clean all surfaces and maintain all labels and warnings in good condition and legible. Check and maintain the ram oil level. -
Page 12: Ec Declaration Of Conformity
EC DECLARATION OF CONFORMITY WE, CHANGSHU TONGRUN AUTO ACCESSORY CO. LTD. ADDRESS: NEW LONG TENG INDUSTRY AREA, CHANGSHU ECONOMIC DEVELOPMENT ZONE, CHANGSHU, JIANGSU, CHINA DECLARE, IN SOLE RESPONSIBILITY, THAT THE FOLLOWING MACHINE: PNEUMATIC FLOOR JACK Model No. TRA40-2A, TRA50-3A, TRA40-2AH REFERRED TO IN THIS DECLARATION CONFORMS WITH THE FOLLOWING DIRECTIVE: MACHINERY DIRECTIVE 2006/42/EC. -
Page 13: Ey-Vaatimustenmukaisuusvakuutus
OSOITE: NEW LONG TENG INDUSTRY AREA, CHANGSHU ECONOMIC DEVELOPMENT ZONE, CHANGSHU, JIANGSU, CHINA VAKUUTAMME OMALLA VASTUULLAMME, ETTÄ SEURAAVA LAITE: PAINEILMA-HALLITUNKKI Malli Nro. TRA40-2A (IKH-Nro. MEG16), TRA50-3A (IKH-Nro. MEG17), TRA40-2AH (IKH-Nro. MEG18) JOHON TÄSSÄ VAKUUTUKSESSA VIITATAAN, ON SEURAAVAN DIREKTIIVIN VAATIMUSTEN MUKAINEN: KONEDIREKTIIVI 2006/42/EY.
