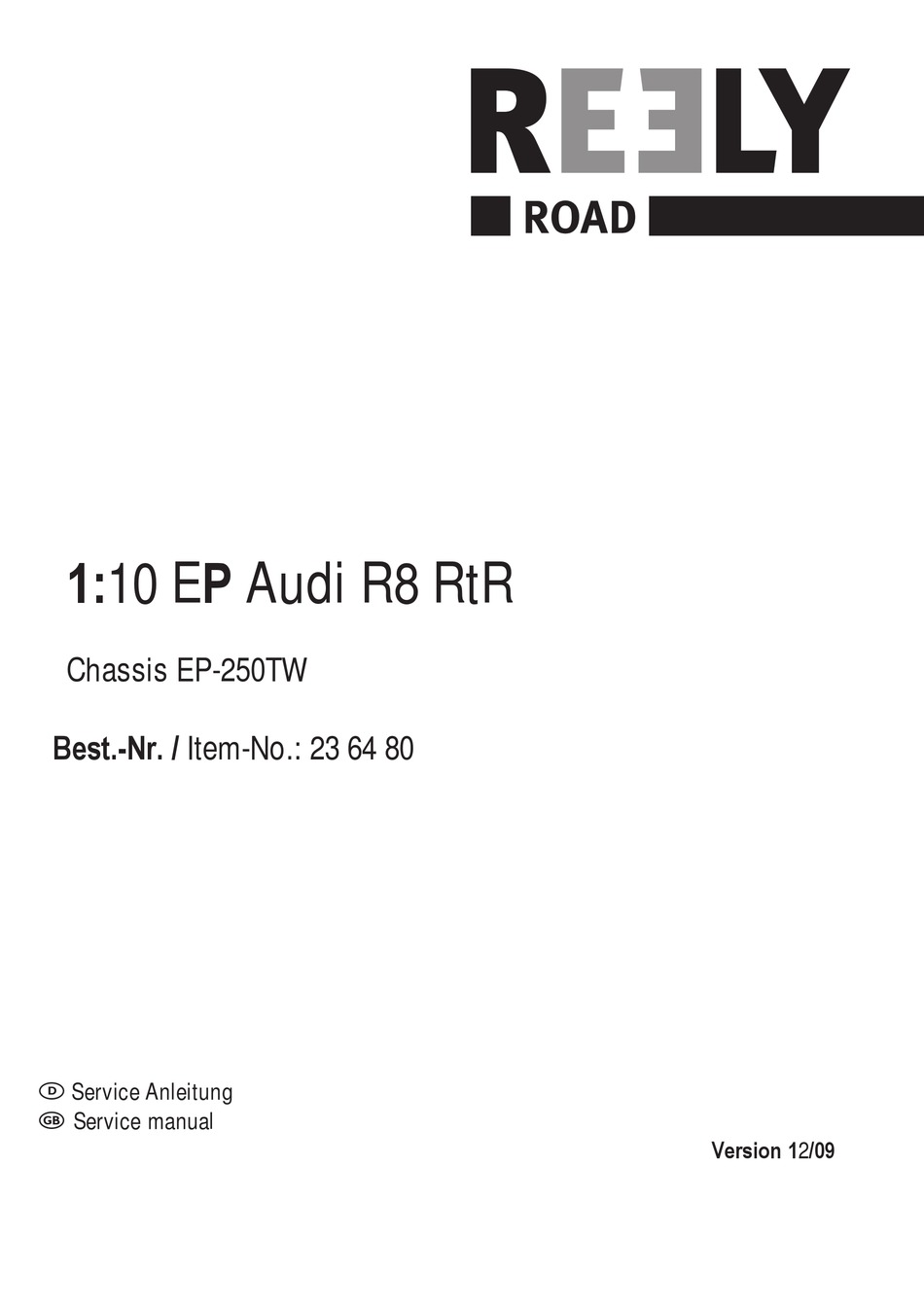

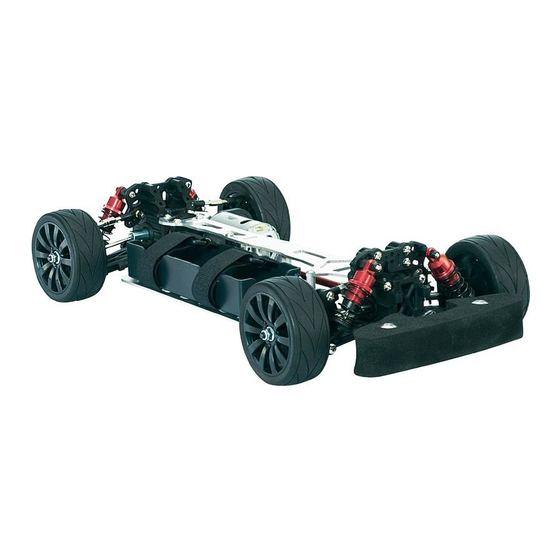

- Page 1 1:10 EP Audi R8 RtR Chassis EP-250TW 236490 Best.-Nr. / Item-No.: 23 64 80 Service Anleitung Service manual Version 12/09 •...
- Page 2 Vorderes und hinteres Differenzial Step 1 Front and rear differential 1A -- Unterlegscheibe 1C -- Lager Washer 2.6x6x1mm -- 4 Bushing 5x8x2.5mm -- 2 1B -- Unterlegscheibe Washer 12.1x20.5x1mm -- 4 EL2285 Differenzial-Öl Differenzial-Öl Differential oil -- 1 Differential oil EL2287 Contain a 2.6mm Lock Nut Inside EL2281...
- Page 3 Hinteres Differenzial-Gehäuse Step 3 Rear differential housing Step 3-1 EL2276 EL2282 EL2290 <3-1> Step 1 3C -- Senkkopfschneidschraube F/H Tapping screw 2x8mm -- 4 EL2276 3D -- Kugellager Ball bearing 5x10x4mm -- 2 3A -- Wellensicherungsring E-ring 3mm -- 1 3E -- Kugellager Ball bearing 10x15x4mm -- 2 3B -- Metallstift...
- Page 4 Vordere Stoßdämpferbrücke Step 5 Front shock tower EL162D4 VX103 EL1322 Step 4 Vorne Front EL162D2 5A -- Madenschraube mit Sicherungslack 5C -- Linsenkopfschneidschraube Grub screw w/glue 4x4mm -- 1 Tapping screw 3x6mm -- 2 5B -- Senkkopfschneidschraube 5D -- Linsenkopfschneidschraube F/H Tapping screw 3x10mm -- 2 Tapping screw 3x12mm -- 4 Vordere Antriebswelle und Achsschenkel...
- Page 5 Vordere obere, untere Querlenkerarme und Radachsen Step 7 Front upper, lower suspension arms and wheel shafts 7A -- Spannschraube 7B -- Schaftschraube Turnbuckle 5x20mm -- 2 Hub studs 3x13.5mm -- 2 7C -- Schaftschraube Hub studs 3x22.5mm -- 2 V21302 V23494 CB113 5.6mm...
- Page 6 Hintere Stoßdämpferbrücke, Hauptzahnrad und - Montage Step 9 Rear shock tower, main gear and main gear mounting 9A -- Wellensicherungsring 9D -- Senkkopfschneidschraube E-ring 4mm -- 1 F/H Tapping screw 3x10mm -- 2 9B -- Metallstift 9E -- Linsenkopfschneidschraube Pin 2x9.8mm -- 1 Tapping screw 3x6mm -- 2 9C -- Senkkopfschneidschraube 9F -- Linsenkopfschneidschraube...
- Page 7 Hintere obere, unteres Querlenkerarme und Radnaben Step 11 Rear upper, lower suspension arms and hubs 11A -- Spannschraube 11B -- Schaftschraube Turnbuckle 5x40mm -- 2 Hub studs 3x13.5mm -- 2 11C -- Schaftschraube Hub studs 3x22.5mm -- 2 CB215 VX159 EL130 CB113 19.8mm...
-
Page 8: Madenschraube Grub Screw W/Glue 3X3Mm
Motor Step 13 Motor 13A -- Madenschraube Grub screw w/glue 3x3mm -- 1 Step 12 13B -- Madenschraube Grub screw w/glue 4x4mm -- 1 13C -- Linsenkopfgewindeschraube Button head screw w/glue 3x8mm -- 2 EL0241 VX103 EL3041 13D -- Kugellager Ball bearing 5x10x4mm -- 1 EL007 Chassisplatte... - Page 9 Lenkservo Step 15 Steering servo 15A -- Linsenkopfschneidschraube 15B -- Senkkopfschneidschraube Tapping screw 3x10mm -- 4 F/H tapping screw 3x10mm -- 4 EL111 Lenkung Steering Servohornschraube Retaining screw Servohorn Servo arm <15-1> Step 15-1 Step 14...
-
Page 10: Table Of Contents
Servosaver Step 16 Servo saver 16A -- Madenschraube EL3073 Grub screw w/glue 3x3mm -- 1 16B -- Stoppmutter EL3073 EL3073 Lock nut 3mm -- 1 16C -- Wellensicherungsring E-ring 5mm -- 1 EL3071 EL3073 16D -- Linsenkopfschneidschraube Tapping screw 3x6mm -- 2 EL3071 16E -- Lager EL3073... - Page 11 Montage des vorderen Querlenkers und Lenkgestänges Step 18 Front suspension mounting and steering tie-rods 18A -- Senkkopfgewindeschraube 18C -- Linsenkopfschneidschraube F/H Screw w/glue 3x8mm -- 2 Tapping screw 3x15mm -- 4 18B -- Senkkopfschneidschraube 18D -- Spannschraube F/H Tapping screw 3x10mm -- 4 Turnbuckle 5x20mm -- 2 V21302 CB113...
- Page 12 Montage des hinteren Querlenkers Step 19 Rear suspension mounting 19A -- Senkkopfschneidschraube F/H Tapping screw 3x10mm -- 7 Step 13 EL3551 Elektronischer Fahrtregler Electric Speedcontroler Doppelseitiges Klebeband Double side tape Doppelseitiges Klebeband Double side tape Empfänger Receiver Step 18...
- Page 13 Montage der Radioplatte Step 20 Radio plate mounting MV3746 MV3746 EL3021 Step 19 20B -- Linsenkopfschneidschraube Tapping screw 3x12mm -- 8 20A -- Stoppmutter mit Flansch 20C -- Linsenkopfgewindeschraube Button head screw 3x12mm -- 2 Flanged lock nut 4mm -- 1...
- Page 14 Montage des Akkuhalters Step 21 Accu-plate mounting EL120 EL120 EL3741 Fahrakku Racingpack Step 20...
-
Page 15: 22A -- Stoppmutter
Stoßdämpfergehäuse und Stoßdämpferkolbe Step 22 Shock bodies and shock shafts 22D -- Stoßdämpferkolben 22A -- Stoppmutter Lock nut 2.6mm -- 4 Shock shaft 3x30.5mm -- 4 22B -- Dichtungsring 22E -- Stoßdämpfergehäuse O-ring 2.5x1mm -- 4 Shock body 12x22.6mm -- 4 22C -- Dichtungsring O-ring 3mm -- 8 Hier sichern... -
Page 16: Lock Nut 3Mm
Montage der vorderen und hinteren Stoßdämpfer Step 24 Front and rear shock mounting 24A -- Stoppmutter 24C -- Gewindeschraube Lock nut 3mm -- 4 Button head screw 3x20mm -- 4 24B -- Linsenkopfschneidschraube Tapping screw 3x12mm -- 4 Step 23 Step 21 VX0241 Step 23... -
Page 17: Linsenkopfschneidschraube Tapping Screw 3X6Mm
Karosseriemontage Step 25 Carbody mounting 25A -- Linsenkopfschneidschraube 25C -- Schneidschraube Tapping screw 3x6mm -- 4 Tapping screw 3x15mm -- 4 25B -- Linsenkopfschneidschraube Tapping screw 3x12mm -- 4 CB165 CB165 CB165 CB165 CB165 CB165 Step 25-1 Hinten Rear Für vorne und hinten For front and rear (x2) <25-1>... - Page 18 Installation des Elektronischen Fahrtreglers Step 26 Electric Speedcontroler install diagram Fahrakku Racingpack Schwarz (Negativ) Black (negative) Motor Rot (Anode) Red (anode) Empfänger Receiver Lenkung Steering Elektronischer Fahrtregler Electric Speedcontroler Speed Servo Schalter Switch CH. 1 CH. 2 CH. 3 BATT Empfänger Receiver...
- Page 19 Antennenröhrchen Step 27 Antenna tube Antennenröhrchen Antenna tube EL3021 Empfänger Receiver Räder und Reifen Step 28 Wheels and tires Für rechte Seite Außenseite Innenseite Outside Inside For right side (x2) Felge Reifenkleber re glue Reifen Tire Reifeneinlage Foam insert Reifen Tire Felge Reifeneinlage...
- Page 20 Montage der Räder und der Karosserie Step 29 Wheels and carbody mounting 29A -- Stoppmutter mit Flansch Flanged lock nut 4mm -- 4 MV120 MV120 CB165 CB165 Karosserie Carbody MV120 CB165 MV120 CB165 C1001GA Step 28 Step 28 Step 28 Step 28 C1001GA Step 25...
-
Page 21: Lager
Ersatzteile / Tuningteile / Zubehör Spareparts / Optionparts / Accessoires BB051004 / Best.-Nr. 295620-EQ BB101504 / Best.-Nr. 295655-EQ BU0508025 / Best.-Nr. 235196-EQ CB113 / Best.-Nr. 223422-EQ Kugellager 10x15x4 mm Kugellager 5x10x4 mm Lager 5 x 8 x 2,5 mm Kragenkugeln 7x3mm Ball bearing 5x10x4mm Ball bearing 10x15x4mm Bushing 5x8x2.5mm... - Page 22 EL 162D2 & EL162D3 & EL 162D4 / Best.-Nr. 232780-EQ EL16212 & EL2276 / Best.-Nr. 232779-EQ Getriebegehäuse-Set Querlenkerverstärkungsplatten (vorne&hinten) Gearboxhousing -set Suspension plates ( front & rear ) & holders EL2292 / Best.-Nr. 236486-EQ EL2281 & EL2282 / Best.-Nr. 232781-EQ EL2283 &...
- Page 23 MV120 / Best.-Nr. 223351-EQ MV3746B / Best.-Nr. 232651-EQ PINR15x78 / Best.-Nr. 232773-EQ MV3746 / Best.-Nr. 232650-EQ Karosserieclips 27mm Alu-Antennenhalter blau Alu-Antennenhalter Stift 1,5x7,8mm Carbody - clips 27 mm Alu antenna mount blue Alu antenna mount Pin 1,5 x 7,8mm C1003GA / Best.-Nr. 234457-EQ PINR20x98 / Best.-Nr.
- Page 24 SE2911 / Best.-Nr. 236424-EQ Best.-Nr. 235439-EQ Best.-Nr. 235438-EQ Best.-Nr. 235496-EQ Ventilator Magnet-Karosseriehalter-System Alu-Kühlkörper mit Ventilator - Titan Alu-Kühlkörper mit Ventilator - Blau Cooling fan Magnet holder - systems Motor heat sink & cooling fan - titan Motor heat sink & cooling fan - blue SE283 / Best.-Nr.
- Page 25 SEL3461BL / Best.-Nr. 237141-EQ EL2228 / Best.-Nr. 236809-EQ CB156 / Best.-Nr. 223486-EQ EL2227 / Best.-Nr. 236808-EQ Alu-Achsschenkel hinten Differentzialset Differenzialgehäuse mit Zahnrad Differenzial-Kegelräder Differential set Alu rear hubs left & right Differential case ----- with gear Differential gear EL22821 / Best.-Nr. 236812-EQ EL22811 / Best.-Nr.
- Page 26 Best.-Nr. 236480 1:10 EP Audi R8 REELY Hersteller CONRAD Beschreibung Art.-Nr. Best.-Nr. 210113P2 236417 1:10 KAROSSERIE AUDI R8 BB051004 295620 RC-CAR KUGELLAGER 5X10X4 BB081504 295647 RC-CAR KUGELLAGER 8X14X4 BU0508025 235196 ET DISTANZLAGER 5X8X2.5 (4) EB-240/P-430 C1002GA2 234458 1:10 BREMSSCHEIBEN 4ER SET 5 MM...
-
Page 27: El3073
Best.-Nr. 236480 1:10 EP Audi R8 REELY Hersteller CONRAD Beschreibung Art.-Nr. Best.-Nr. EL3041 232768 ET 540ER-MOTORHALTERUNG EB-250 EL3071 232787 ET SERVO-SAVER-SET EB-250 EL3073 EL3402 236246 ET TRAGEGRIFF (EB-250) EL3451BA 236483 ET FRONTRAMMER (236480) EL347F1 236484 ET QUERLENKER VORNE UNTEN (236480) - Page 28 Schnell – einfach – zuverlässig Ersatzteilbestellung bei Conrad Electronic Für viele Artikel können wir schnell und zuverlässig Ersatzteile liefern. Unser Lager hält im Bedarfsfall mehrere Tausend Teile für Sie bereit. Bestellung per Telefon: 0180 - 531 21 11* Bestellung per Telefax: 0180 - 531 21 10* Bestellung per Mail: sales@conrad.de Bestellung per Internet:...
