1:10 EP Truggy Rockhard BL RtR
Chassis EP-250TR
Best.-Nr. / Item-No.: 23 59 83
 Service Anleitung
 Service manual
236490
Version 01/10

Advertisement

loading
Need help?

Need help?

Do you have a question about the 1:10 EP Truggy Rockhard BL RtR and is the answer not in the manual?

Questions and answers

Summary of Contents for Reely 1:10 EP Truggy Rockhard BL RtR

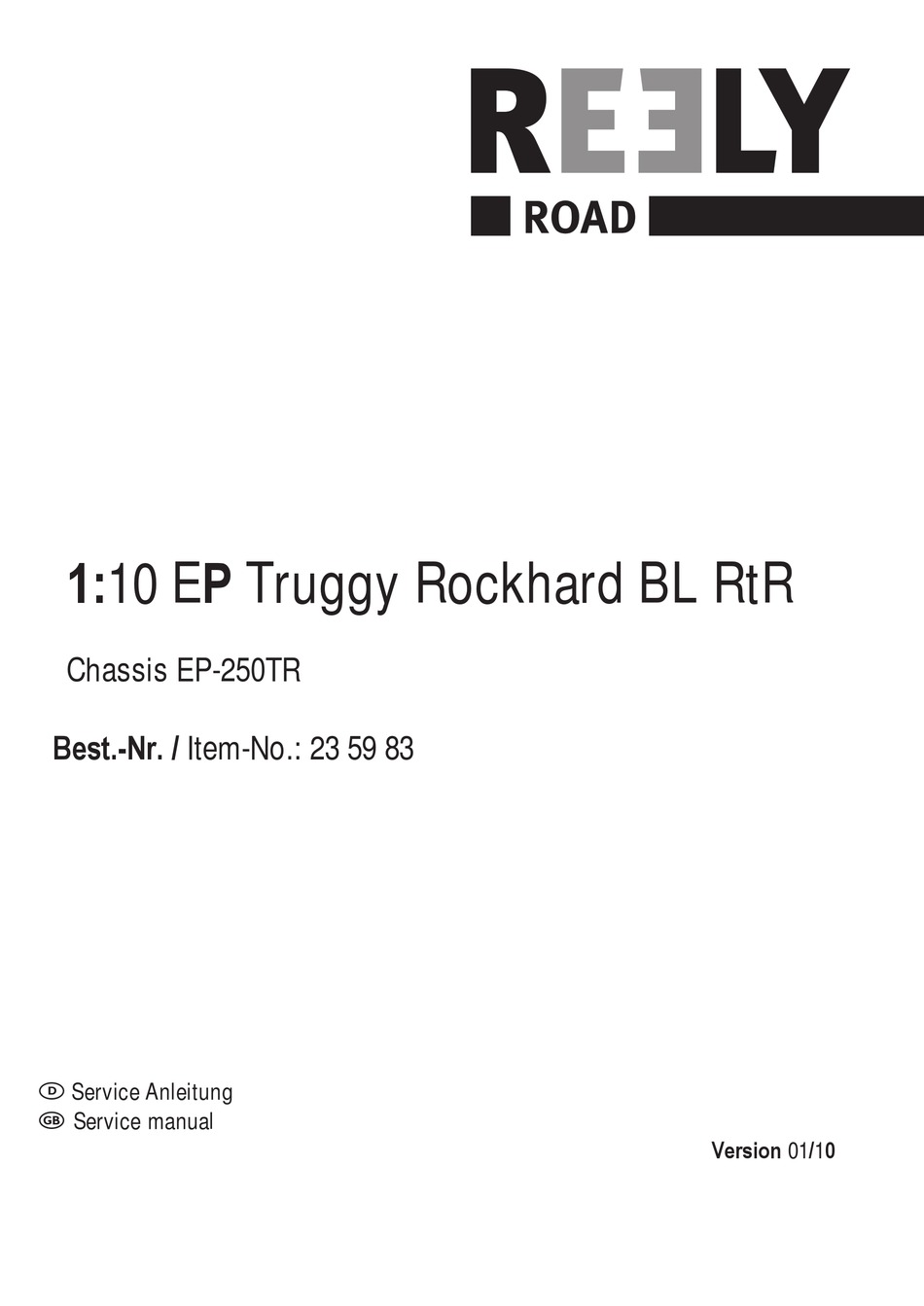

  • Page 1 1:10 EP Truggy Rockhard BL RtR Chassis EP-250TR 236490 Best.-Nr. / Item-No.: 23 59 83  Service Anleitung  Service manual Version 01/10 •...
  • Page 2 Vorderes & hinteres Differenzial Step 1 Front & rear differentials 1A - Madenschraube mit Sicherungslack Grub screw w/threadlock 4x4mm -- 4 1B - Metallstift Pin 3x19.8mm -- 2 1C - Senkkopfschneidschraube F/H Tapping Screw 2x12mm -- 8 EL2228 CB156 VX103 1D - Unterlegscheibe Shim 5x12x0.3mm -- 6 1E - Unterlegscheibe...
  • Page 3 Hinteres Differenzial-Gehäuse Step 3 Rear differential housing Step 3-1 EL2276 EL22821 (11T) EL22901 <3-1> Step 1 (Hinten) (Rear) 3A - Metallstift Pin 1.5x7.8mm -- 1 EL2276 3B - Senkkopfschneidschraube F/H Tapping screw 2x8mm -- 4 3C - Kugellager Ball bearing 5x10x4mm -- 2 Vordere &...
  • Page 4 Vordere Karosseriehalter & Dämpferbrücke Step 5 Front body support & shock tower EL162D5T 5A - O-Ring O-ring 3mm -- 1 VX103 MV1653 Step 4 (Vorne) (Front) Step 5-1 EL162D5T EL1325BA 5B - Madenschraube mit Sicherungslack Grub screw w/threadlock 4x4mm -- 1 <5-1>...
  • Page 5 Vordere obere, untere Querlenker & CVDs Step 7 Front upper, lower suspension arms & CVD 7A - Stoppmutter Lock nut 3mm -- 4 7B - Zylinderkopfgewindeschraube Round head machine screw 3x18mm -- 2 7C - Zylinderkopfgewindeschraube Round head machine screw 3x30mm -- 2 7D - Spannschraube Turnbuckle 5x60mm -- 2 CB215...
  • Page 6 Vorderer Querlenker Step 8 Front suspension 8A - Wellensicherungsring 8C - Linsenkopfgewindeschraube E-ring 2.5mm -- 4 Button head machine screw 3x15mm -- 2 8B - Stoppmutter 8D - Querlenkerbefestigungswelle Lock nut 3mm -- 2 Hinge pin 3x53mm -- 2 Step 5 (VX1113) Step 7 EL162D6...
  • Page 7 Hauptzahnrad & - Halter Step 10 Main gear & main gear mount EL0761S (76T) Step 9 EL0761S <10-1> 10A - Metallstift Pin 2x9.8mm -- 1 10B - Senkkopfschneidschraube Step 10-1 F/H Tapping screw 3x7mm -- 3 10C - Wellensicherungsring E-ring 4mm -- 1 Hintere Radnabe Step 11 Rear hubs...
  • Page 8 Hintere obere, untere Querlenker & Radnaben Step 12 Rear upper, lower suspension arms & hubs 12A - Stoppmutter Lock nut 3mm -- 4 12B - Zylinderkopfgewindeschraube Round head machine screw 3x18mm -- 2 12C - Zylinderkopfgewindeschraube Round head machine screw 3x30mm -- 2 12D - Spannschraube Turnbuckle 5x60mm -- 2 CB215...
  • Page 9 Hinterer Querlenker Step 13 Rear suspension 13A - Wellensicherungsring 13C - Linsenkopfgewindeschraube E-ring 2.5mm -- 4 Button head machine screw 3x15mm -- 2 13B - Stoppmutter 13D - Querlenkerbefestigungswelle Lock nut 3mm -- 2 Hinge pin 3x53mm -- 2 Step 10 (VX1113) Step 12 Step 12...
  • Page 10 Rammer, Tragegriff, Aluhalter & Empfängerhalter Step 15 Front bumper, rear handle, alu post & transmission mount (SEL3741) SEL3741 EL3402 SEL3741 EL110 (SEL3741) SEL3741 EL3011 MV1401 Step 15-1 EL1403BA <15-1> 15A - Stoppmutter 15B - E-Ring 5mm -- 2 Lock nut 3mm -- 2 15C -Senkkopfschneidschraube 15D - Senkkopfschneidschraube F/H Tapping screw 3x10mm -- 4...
  • Page 11 Montage des Lenkservos Step 16 Steering servo mounting 16A - Linsenkopfschneidschraube 16B - Senkkopfschneidschraube Button head tapping screw 3x10mm -- 4 F/H Tapping screw 3x10mm -- 4 EL111 (Lenkung) (Steering) Servohorn Servo arm Servohornschraube Retaining screw <16-1> Step 16-1 Step 15...
  • Page 12 Montage des Servosavers Step 17 Servo saver mounting 17A - Madenschraube mit Sicherungslack EL3073 EL3073 Grub screw w/threadlock 3x3mm -- 1 17B - Stoppmutter Lock nut 3mm -- 1 17C - Senkkopfgewindeschraube F/H Machine screw w/threadlock 3x8mm -- 2 (EL3073) 17D - Linsenkopfschneidschraube EL3073 Button head tapping screw 3x6mm -- 2...
  • Page 13 Montage des vorderen Querlenkers & Lenkungsgestänges Step 18 Front suspension & steering linkages mounting 18A - Senkkopfschneidschraube 18B - Unterlegscheibe F/H Tapping screw 3x10mm -- 4 Washer 3x8x1mm -- 2 18C - Linsenkopfgewindeschraube mit Sicherungslack Button head machine screw w/threadlock 3x12mm -- 2 18D - Linsenkopfschneidschraube Button head tapping screw 3x15mm -- 2 CB215...
  • Page 14 Montage des hinteren Querlenkers, Zentralwelle & Empfängers Step 19 Rear suspension, centre swing shaft & receiver mounting 19A - Senkkopfschneidschraube F/H Tapping screw 3x10mm -- 7 Step 14 EL3551BL Empfänger Doppelseitiges Klebeband Receiver Double side tape Step 18...
  • Page 15 Radioplatten - & Antennenmontage Step 20 Radio plate & antenna mounting 20A - Stoppmutter mit Bund 20B - Linsenkopfschneidschraube Flange lock nut 4mm -- 1 Button head tapping screw 3x12mm -- 8 20C - Linsenkopfgewindeschraube Button head machine screw 3x12mm -- 2 MV3746 EL3021 (MV3746)
  • Page 16 Akku & Akkuhalterungsmontage Step 21 Accu & accu-plate mounting EL120 EL120 LiPo-Akku-Fixierungsplatte Li-Po accu fixing plate EL3741 LiPo Akku Li-Po accu Klebeband Single side tape Klebeband Single side tape Benutzen Sie das Klebeband zur Fixierung des Akkus. Eine Seite wird am Chassis geklebt, die andere Seite ist lediglich zur Dämpfung des Akkus.
  • Page 17 Stoßdämpfergehäuse & - Kolben Step 22 Shock bodies & shock shafts 22A - O-Ring 22C - Stoppmutter O-ring 2.5x1mm -- 4 Lock nut 2.6mm -- 4 22B - O-Ring 22D - Stoßdämpferkolben O-ring 3mm -- 8 Shock shaft 3x47mm -- 4 22E - Stoßdämpfergehäuse Shock body 12x41mm -- 4 Step 22-1...
  • Page 18 Montage der vorderen & hinteren Stoßdämpfer Step 24 Front & rear shock mounting 24A - Stoppmutter 24B - Linsenkopfschneidschraube Lock nut 3mm -- 4 Button head tapping screw 3x15mm -- 4 24C - Rundkopfgewindeschraube Round head machine screw 3x20mm -- 4 VX0241 Für vorne Step 23...
  • Page 19: Wing Mounting

    Heckspoilermontage Step 25 Wing mounting 25A - Stoppmutter 25B - Zylinderkopfgewindeschraube Lock nut 3mm -- 2 Cap screw 3x16mm -- 4 25C - Linsenkopfgewindeschraube mit Sicherungslack Button head machine screw w/threadlock 3x15mm -- 4 25D - Abstandshalter Post 6x32mm -- 2 MV141 (MV141) MV141...
  • Page 20 Montage des Brushlessmotors & Motorritzels Step 26 Brushlessmotor & motor pinion gear mounting 26A - Madenschraube mit Sicherungslack Grub screw w/threadlock 3x3mm -- 1 26B - Linsenkopfgewindeschraube mit Sicherungslack Button head machine screw w/threadlock 3x8mm -- 2 EL00705AL Brushlessmotor Brushlessmotor Schieben Sie ein Blatt Papier zwischen Hauptzahnrad und Motorritzel um das Zahnflankespiel...
  • Page 21 Anschluß des Brushlessmotors Step 27 Brushlessmotor install diagram LiPo-Akku Li-Po accu Brushlessmotor Brushlessmotor CH. 1 CH. 2 CH. 3 BATT Empfänger Receiver Schalter Switch Servo (Lenkung) (Steering)
  • Page 22 Montage des Antennenröhrchens Step 28 Antenna support tube mounting Antennenröhrchens Antenna support tube Die Antennlitze durch das Antennenröhrchens fädeln, dann das Antennenröhrchen in den Antennenfuß stecken. Slide the antenna through the antenna support tube, then push the antenna support tube into the antenna mount. Wichtig: Nicht die Antennenlitze kürzen! Die...
  • Page 23 Räder und Reifen Step 29 Wheels and tires Reifenkleber Instant cement Außenseite Innenseite Outside Inside Einlagen Insert Für rechte Seite For right side (x2) Felge Reifen Tire Einlagen Insert Reifen Tire Für linke Seite For left side (x2) Felge...
  • Page 24 Montage der Räder, Karosserie & Heckspoiler Step 30 Wheels, carbody & wing mounting 30A - Stoppmutter mit Bund Flange lock nut 4mm -- 4 MV1201 XV3751BA MV120 MV120 Karosserie Carbody Step 29 Step 29 Step 29 Step 28 Step 29...
  • Page 25 Ersatzteile, Tuningteile, Zubehör Spare parts, option parts, accessoires BB051004 / Best.-Nr. 295620-EQ BB081504 / Best.-Nr. 295655-EQ BU0508025 / Best.-Nr. 235196-EQ CB156 / Best.-Nr. 223486-EQ Kugellager 5x10x4 mm Kugellager 8x15x4 mm Lager 5 x 8 x 2,5 mm Differenzial Getriebeset Ball bearing 5x10x4mm Ball bearing 8x15x4mm Bushings 5x8x2.5mm Differential gear set...
  • Page 26 EL0161S / Best.-Nr. 237142-EQ EL00612 / Best.-Nr. 237260-EQ CB113 / Best.-Nr. 223422-EQ EL0761S / Best.-Nr. 237134-EQ Stahl-Motorritzel 16 Zähne Stahl-Hauptzahnrad 76Z Hauptzahnradhalter Kragenkugeln 7x3mm Motor pinion gear 16T steel Main gear 76 T - steel Main gear mount Balls - copper 7x3mm CB1591 / Best.-Nr.
  • Page 27 Ohne Abb. No picture 951096P4/ Best.-Nr. 236736-EQ EL3041 / Best.-Nr. 232768-EQ EL3402 / Best.-Nr. 236246-EQ SEL3741 / Best.-Nr. 237255-EQ LiPo-Akku-Alu-Halter-Set 6x38mm Motor-Halter Karosserie Tragegriff Li-Po accu alu post set 6x38mm Motor mount Carbody Rear handle SE283 / Best.-Nr. 232657-EQ EL120 / Best.-Nr. 232771-EQ MV1401 / Best.-Nr.
  • Page 28 SEL3011 / Best.-Nr. 237137-EQ SE2911 / Best.-Nr. 236424-EQ SECB346 / Best.-Nr. 223496-EQ MV3746B / Best.-Nr. 232651-EQ Alu-Achsschenkelhalter CNC Karosserie-Magnethalter-System Carbon-Chassis 3mm Alu-Antennen-Halter blau Alu rear hubs --- CNC Carbody-Magneticholder-systems Chassis 3mm carbon Alu Antenna mount - blue SEL3021 / Best.-Nr. 237138-EQ SEL3041H / Best.-Nr.
  • Page 29 Best.-Nr. 235785+235983 1:10 EP Rockhard REELY Hersteller Art.- CONRAD Beschreibung Best.-Nr. BB051004 295620 RC-CAR KUGELLAGER 5X10X4 BU0508025 235196 ET DISTANZLAGER 5X8X2.5 (235038) 4 St. CB113 223422 ET KUGELHÜLSEN 3 MM (4) CB1591 232765 ET ALU-KUGELN EB-250 (4) CB215 223428 ET 6MM KUGELKOPFPFANNE 19,5MM M3 (10)
  • Page 30 Best.-Nr. 235785+235983 1:10 EP Rockhard REELY Hersteller Art.- CONRAD Beschreibung Best.-Nr. 1:10 TRUGGY KAROSSERIE ROCKHARD 951096P3 236740 1:10 TRUGGY KAROSSERIE ROCKHARD BL 951096P4 236736 RC-CAR KUGELLAGER 8X14X4 BB081504 295647 ET KEGELRÄDER KL.DIFF P190/P240/EB250 CB156 223486 236798 ET ALU-DÄMPFERBRÜCKE (EB-250) EL1325AL...
  • Page 31 Schnell – einfach – zuverlässig Ersatzteilbestellung bei Conrad Electronic Für viele Artikel können wir schnell und zuverlässig Ersatzteile liefern. Unser Lager hält im Bedarfsfall mehrere Tausend Teile für Sie bereit. Bestellung per Telefon: 0180 - 531 21 11* Bestellung per Telefax: 0180 - 531 21 10* Bestellung per Mail: sales@conrad.de Bestellung per Internet:...
