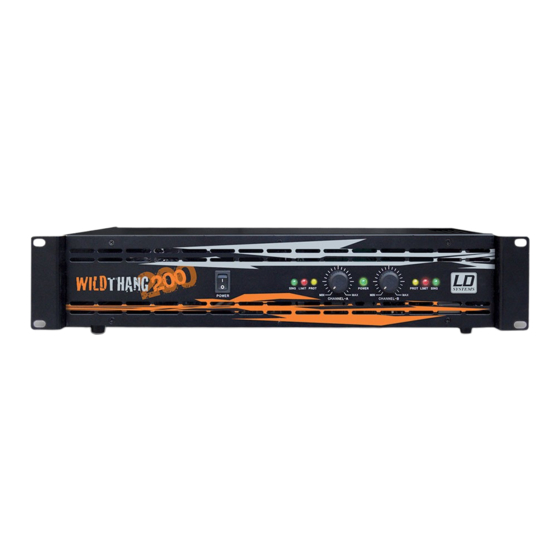

WILD THANG 200
BEDIENUNGSANLEITUNG
Sicherheitshinweise ..............................1
Grundfunktionen ...................................1
Vorsichtsmaßnahmen............................2
Gerätefront .........................................2
Geräterückseite................... ................3
Anschlüsse (Signaleingang) ....................4
Leistungsverstärker
DJ200
Wir freuen uns, dass Sie sich für ein Audioprodukt von LD
Systems entschieden haben. Bitte lesen Sie diese
Bedienungsanleitung vor Inbetriebnahme des Verstärkers
sorgfältig,
und
Referenzzwecke auf.
Inhalt
Anschlüsse (Signalausgang) ........... ......4
Bedienung ....................................... ..5
Wartung & Pflege.................................5
Erste Hilfe bei Problemen ................. ....6
Technische Daten................................. 7
Hinweise zur Entsorgung........................8
bewahren
Sie
sie
für
spätere

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WILD THANG 200 and is the answer not in the manual?

Questions and answers

Related Manuals for LD WILD THANG 200

Summary of Contents for LD WILD THANG 200

  • Page 1 Leistungsverstärker WILD THANG 200 DJ200 Wir freuen uns, dass Sie sich für ein Audioprodukt von LD Systems entschieden haben. Bitte lesen Sie diese BEDIENUNGSANLEITUNG Bedienungsanleitung vor Inbetriebnahme des Verstärkers sorgfältig, bewahren für spätere Referenzzwecke auf. Inhalt Sicherheitshinweise …...…………………...1 Anschlüsse (Signalausgang) ..……… .…..4 Grundfunktionen ..……….………………...1...

  • Page 2: Sicherheitshinweise

    1. Sicherheitshinweise ACHTUNG: Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlags besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen. Dieses Symbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

  • Page 3: Vorsichtsmaßnahmen

    2. Ausgangsstufe: Komplementärkollektorschaltung für einen klaren, verzerrungsarmen Klang. Der als Vorverstärker eingesetzte Dual-Operationsverstärker NE5532 gewährleistet ein Ausgangssignal mit besonders geringer Verzerrung. 3. Umfassende Schutzschaltungen: 1) Überhitzungsschutz: Diese Schutzschaltung verhindert das Überhitzen des Geräts aufgrund unzureichender Lüftung oder langer Betriebszeiten unter Volllast durch automatisches Abschalten des Verstärkers bei Temperaturen über 90 °...

  • Page 4: Geräterückseite

    Diese LEDs zeigen an, dass ein Signal anliegt und der Verstärker arbeitet. 4/5) CLIP-LED Ausgang Kanal A / Kanal B (CHA / CHB; grün) Die CLIP-LEDs leuchten, wenn die Eingangsspannung zu hoch ist. 6/7) PROT-LED Kanal A / Kanal B (CHA / CHB; gelb) Diese LEDs leuchten in den folgenden drei Situationen: 1.

  • Page 5: Anschlüsse (Signaleingang)

    6. Anschlüsse (Signaleingang) 1) Unsymmetrisch: Abb. 1: 6,3-mm-Klinkeneingänge Anschluss über Mono-Klinkenstecker: Tip (Spitze) = Signal + Sleeve (Mantel) = Masse Abb. 1 Abb. 2: Cinch-Eingänge Anschluss über Cinch-Stecker: Tip (Spitze) = Signal + Ring = Masse Abb. 2 2) Symmetrisch: Abb.

  • Page 6: Anschlüsse (Signalausgang)

    7. Anschlüsse (Signalausgang) Abb. 4: Signalausgang bei Verwendung von Speakon-Steckern Ausgänge Kanal A / Kanal B (CHA /CHB): 1+ / 2+ = Signalausgang (+) Anschluss an Lautsprecher (+) 1- / 2- = Signalausgang (-) Anschluss an Lautsprecher (-) Abb. 4 Hinweis: Beachten Sie bitte, dass falsche Verbindungen zu Fehlfunktionen führen.

  • Page 7: Erste Hilfe Bei Problemen

    10. Erste Hilfe bei Problemen Bitte überprüfen Sie bei Problemen zunächst folgende mögliche Fehlerquellen: Problem Mögliche Ursache(n) Lösung(en) 1、 Kein Strom 1、 Schalten Sie den Strom ein. 2、 Überprüfen Sie, ob das Netzkabel korrekt 2、 Anschluss des Netzkabels nicht angeschlossen ist, bevor Sie das Gerät Keine Reaktion korrekt ausgeführt einschalten.

  • Page 8: Technische Daten

    11. Technische Daten Modell DJ200 Ausgangsleistung Stereo 8 140 W x 2 1 kHz Klirrfaktor (THD+N) Stereo 4 230 W x 2 ≤1% Frequenzgang 20 Hz ~ 20 kHz ±1,0 dB Eingangsempfindlichkeit 0,775 V Geräuschpegelabstand (A-bewertet, RMS) >100 dB >55 dB Übersprechen bei Nennausgangsleistung (8 @ 1 kHz) Dämpfung (f = 1 kHz @ 8...
  • Page 9 DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE 8/19...

  • Page 10: Wild Thang

    DJ200 WILD THANG 200 Power Amplifier Thank you for purchasing this LD Systems audio product. In order to take full advantage of this product, please keep this manual for USER MANUAL reference and refer to the operating instructions for detailed information.

  • Page 11: Safety Instructions

    1. Safety instructions Caution: To reduce the risk of electric shock, do not remove the cover or rear panel. No user-serviceable parts inside. Servicing must be carried out by qualified service personnel. The lightning symbol in the triangle indicates uninsulated components inside the housing with hazardous voltages that can cause injury to persons.

  • Page 12: Front Panel

    2) Short circuit protection: Short circuits arising as a result of operating malfunctions or connection to loudspeakers with incorrect impedance are detected quickly and accurately. The output signal is immediately shut off, and the LED indicator lights up to draw attention to the problem. As soon as the problem has been eliminated, normal operation is resumed automatically.
  • Page 13 These potentiometers are used to control the input volume of the amplifier. 10) Power switch After the power is switched on, it takes approximately 3 to 4 seconds for the soft-start function to be executed, then the amplifier is ready to operate. 5.
  • Page 14 6. Signal input connectors 1) Unbalanced Fig. 1: Signal input via 1/4" mono jack connector Mono jack connector: Tip = + signal Sleeve = ground Fig. 1 Fig. 2: Signal input via RCA connector RCA connector: Tip = + signal Ring = ground Fig.

  • Page 15: Operating Instructions

    7. Signal output connectors Fig. 4: Signal output via Speakon connectors Channel A and B signal output: 1+ / 2+ Connect (+) signal output to (+) speaker 1- / 2- Connect (-) signal output to (-) speaker Fig. 4 Attention: Improper connections will result in malfunctions. Ensure that the connections and operating mode are correct before switching on the power.

  • Page 16: Troubleshooting

    10. Troubleshooting In the event of operating problems, first check the causes described below before requesting assistance. Problem Possible causes Suggested remedies 1. No power 1. Turn on the power. 2. Ensure that the power cord is securely No response 2.

  • Page 17: Power Amplifier

    11． ． ． ． Specifications Model no. DJ200 Stereo 8 2 x 140 W Output power 1 kHz, THD+N ≤1% Stereo 4 2 x 230 W Frequency response 20 Hz to 20 kHz ±1.0 dB Input sensitivity 0.775 V S/N ratio (A-weighted, RMS) >100 dB Crosstalk at rated power output (8 at 1 kHz)
  • Page 18 DJ200 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE 17/19...
