SW10 STUDIO

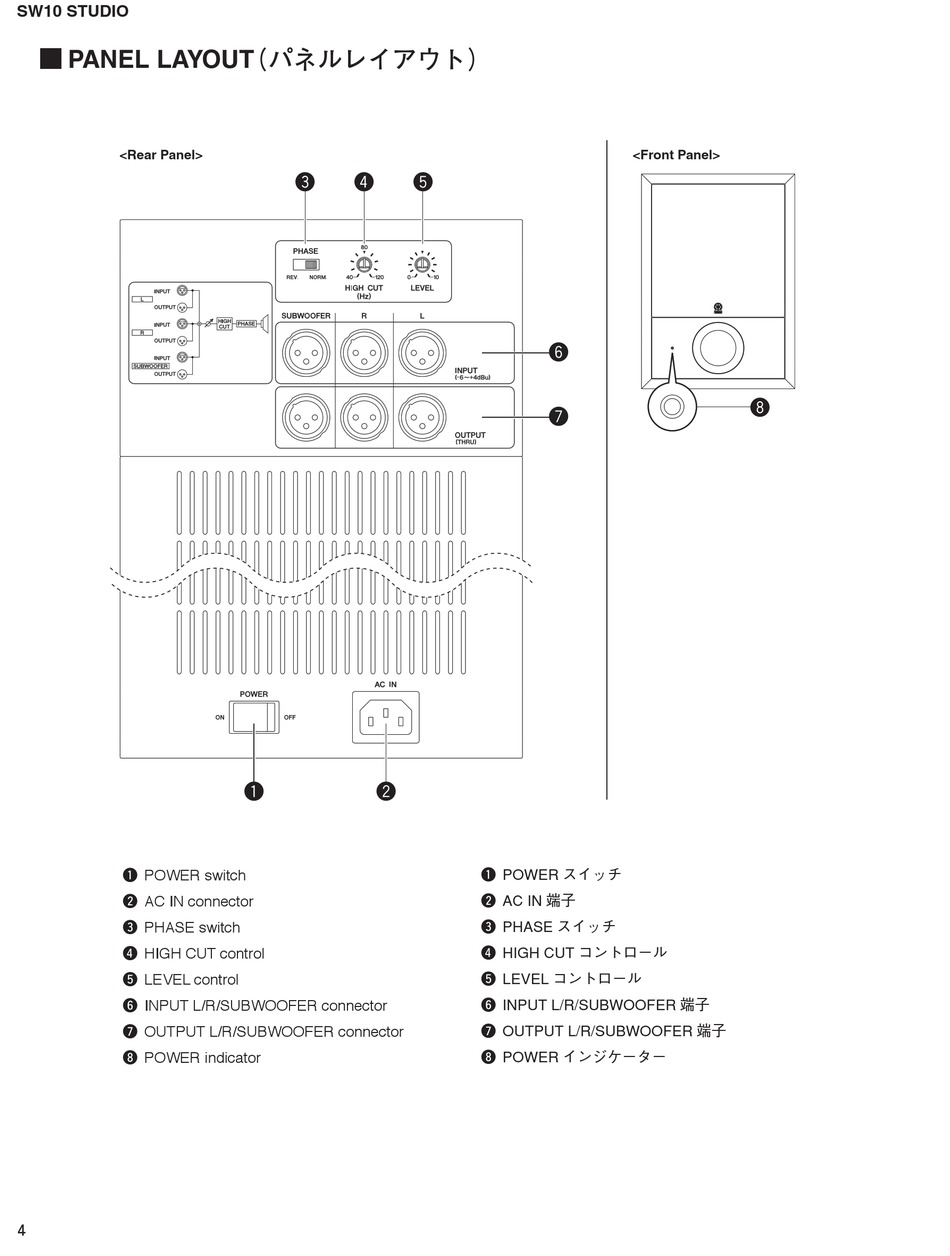

PANEL LAYOUT

<Rear Panel>
q POWER switch
w AC IN connector
e PHASE switch
r HIGH CUT control
t LEVEL control
y INPUT L/R/SUBWOOFER connector
u OUTPUT L/R/SUBWOOFER connector
i POWER indicator
4
（パネルレイアウト）
<Front Panel>
q POWER スイッチ
w AC IN 端子
e PHASE スイッチ
r HIGH CUT コントロール
t LEVEL コントロール
y INPUT L/R/SUBWOOFER 端子
u OUTPUT L/R/SUBWOOFER 端子
i POWER インジケーター
