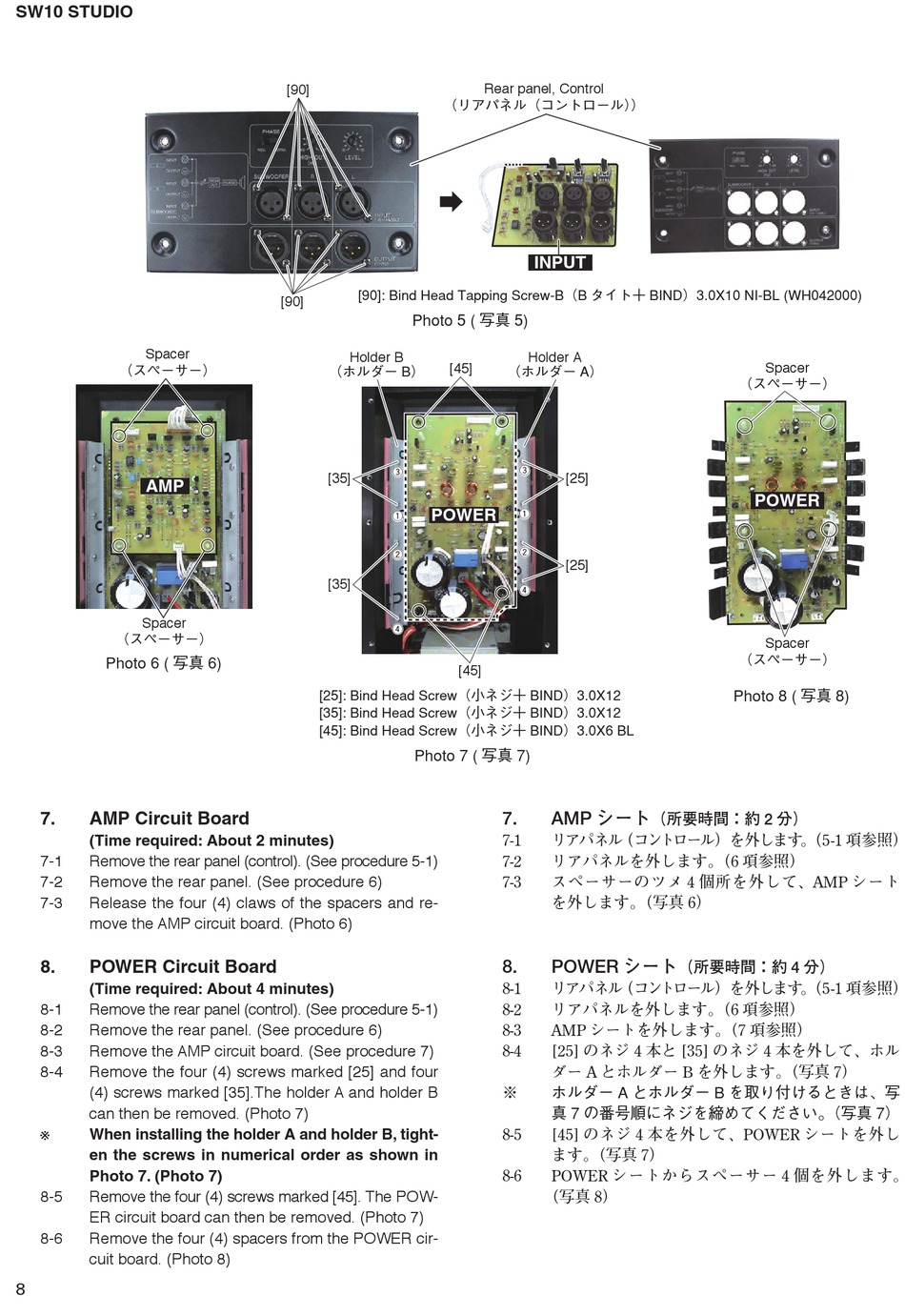

Yamaha SW10 STUDIO Service Manual page 8

SW10 STUDIO
Spacer
（スペーサー）
AMP
Spacer
（スペーサー）
Photo 6 ( 写真 6)
7. AMP Circuit Board
(Time required: About 2 minutes)
7-1 Remove the rear panel (control). (See procedure 5-1)
7-2 Remove the rear panel. (See procedure 6)
7-3 Release the four (4) claws of the spacers and re-
move the AMP circuit board. (Photo 6)
8. POWER Circuit Board
(Time required: About 4 minutes)
8-1 Remove the rear panel (control). (See procedure 5-1)
8-2 Remove the rear panel. (See procedure 6)
8-3 Remove the AMP circuit board. (See procedure 7)
8-4 Remove the four (4) screws marked [25] and four
(4) screws marked [35].The holder A and holder B
can then be removed. (Photo 7)
※
When installing the holder A and holder B, tight-
en the screws in numerical order as shown in
Photo 7. (Photo 7)
8-5 Remove the four (4) screws marked [45]. The POW-
ER circuit board can then be removed. (Photo 7)
8-6 Remove the four (4) spacers from the POWER cir-
cuit board. (Photo 8)

[90]
（リアパネル（コントロール） ）
[90]: Bind Head Tapping Screw-B（B タイト＋ BIND）3.0X10 NI-BL (WH042000)
[90]
Photo 5 ( 写真 5)
Holder B
[45]
（ホルダー B）
[35]
POWER
[35]
[45]
[25]: Bind Head Screw（小ネジ＋ BIND）3.0X12
[35]: Bind Head Screw（小ネジ＋ BIND）3.0X12
[45]: Bind Head Screw（小ネジ＋ BIND）3.0X6 BL
Photo 7 ( 写真 7)
Rear panel, Control
INPUT
Holder A
（ホルダー A）
[25]
[25]
7. AMP シート
（所要時間：約 2 分）
7-1 リアパネル （コン トロール）を外します。 （5-1 項参照）
7-2 リアパネルを外します。 （6 項参照）
7-3 スペーサーのツメ 4 個所を外して、AMP シート
を外します。 （写真 6）
8. POWER シート
8-1 リアパネル （コン トロール）を外します。 （5-1 項参照）
8-2 リアパネルを外します。 （6 項参照）
8-3 AMP シートを外します。 （7 項参照）
8-4 [25] のネジ 4 本と [35] のネジ 4 本を外して、ホル
ダー A とホルダー B を外します。 （写真 7）
※ ホルダー A とホルダー B を取り付けるときは、写
真 7 の番号順にネジを締めてください。 （写真 7）
8-5 [45] のネジ 4 本を外して、POWER シートを外し
ます。 （写真 7）
8-6 POWER シートからスペーサー 4 個を外します。
（写真 8）
Spacer
（スペーサー）
POWER
Spacer
（スペーサー）
Photo 8 ( 写真 8)
（所要時間：約 4 分）
