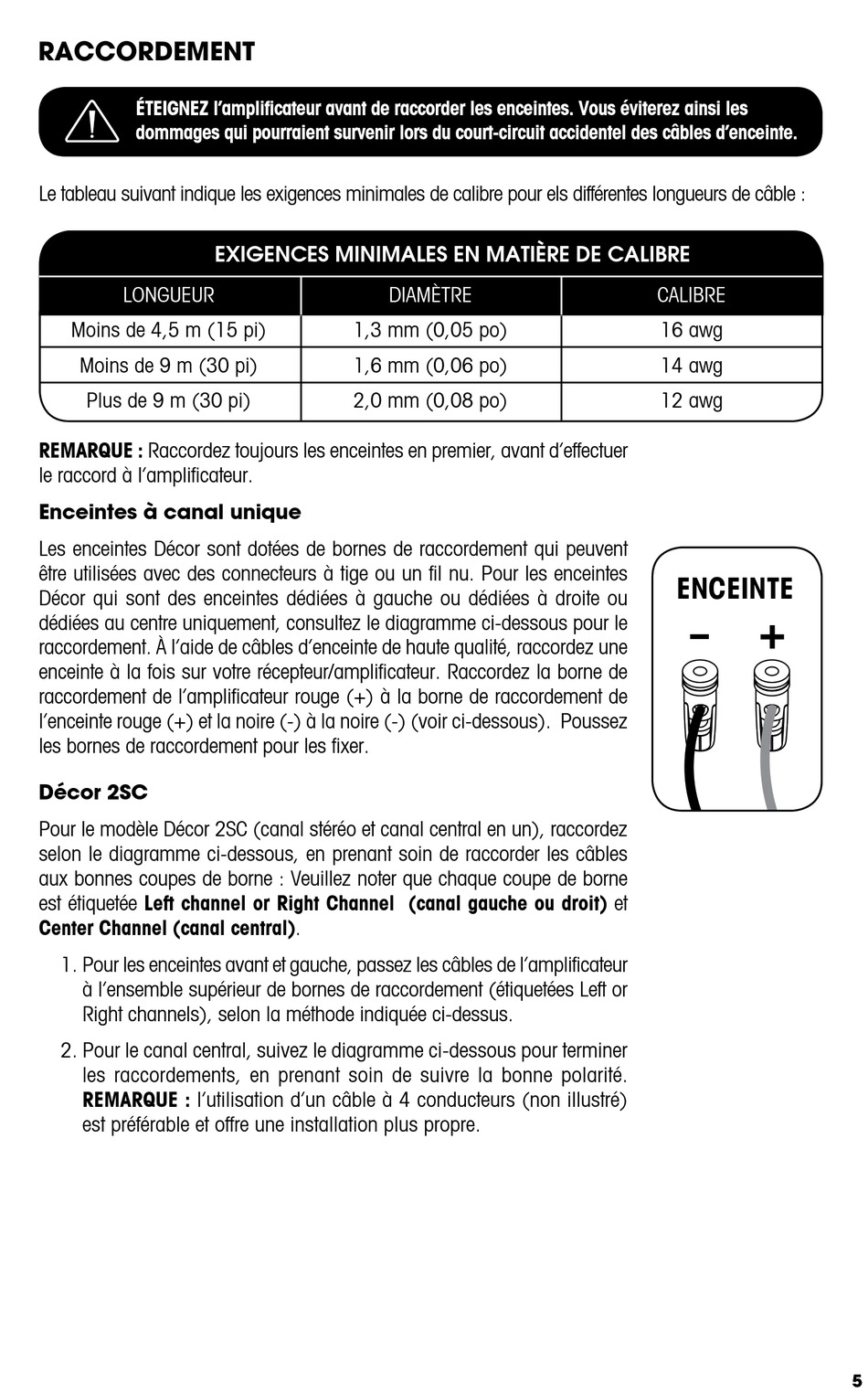

RACCORDEMENT

3.258"
ÉTEIGNEZ l'amplificateur avant de raccorder les enceintes . Vous éviterez ainsi les
dommages qui pourraient survenir lors du court-circuit accidentel des câbles d'enceinte .
Le tableau suivant indique les exigences minimales de calibre pour els différentes longueurs de câble :
LONGUEUR
Moins de 4,5 m (15 pi)
Moins de 9 m (30 pi)
Plus de 9 m (30 pi)
REMARQUE : Raccordez toujours les enceintes en premier, avant d'effectuer
le raccord à l'amplificateur.
Enceintes à canal unique
Les enceintes Décor sont dotées de bornes de raccordement qui peuvent
être utilisées avec des connecteurs à tige ou un fil nu. Pour les enceintes
Décor qui sont des enceintes dédiées à gauche ou dédiées à droite ou
dédiées au centre uniquement, consultez le diagramme ci-dessous pour le
raccordement. À l'aide de câbles d'enceinte de haute qualité, raccordez une
enceinte à la fois sur votre récepteur/amplificateur. Raccordez la borne de
raccordement de l'amplificateur rouge (+) à la borne de raccordement de
l'enceinte rouge (+) et la noire (-) à la noire (-) (voir ci-dessous). Poussez
les bornes de raccordement pour les fixer.
Décor 2SC
Pour le modèle Décor 2SC (canal stéréo et canal central en un), raccordez
selon le diagramme ci-dessous, en prenant soin de raccorder les câbles
aux bonnes coupes de borne : Veuillez noter que chaque coupe de borne
est étiquetée Left channel or Right Channel (canal gauche ou droit) et
Center Channel (canal central).
1. Pour les enceintes avant et gauche, passez les câbles de l'amplificateur
à l'ensemble supérieur de bornes de raccordement (étiquetées Left or
Right channels), selon la méthode indiquée ci-dessus.
2. Pour le canal central, suivez le diagramme ci-dessous pour terminer
les raccordements, en prenant soin de suivre la bonne polarité.
REMARQUE : l'utilisation d'un câble à 4 conducteurs (non illustré)
est préférable et offre une installation plus propre.
EXIGENCES MINIMALES EN MATIÈRE DE CALIBRE
1,3 mm (0,05 po)
1,6 mm (0,06 po)
2,0 mm (0,08 po)
DIAMÈTRE CALIBRE
16 awg
14 awg
12 awg
ENCEINTE
SPEAKER
RECEIVER/AMPLIFIER
