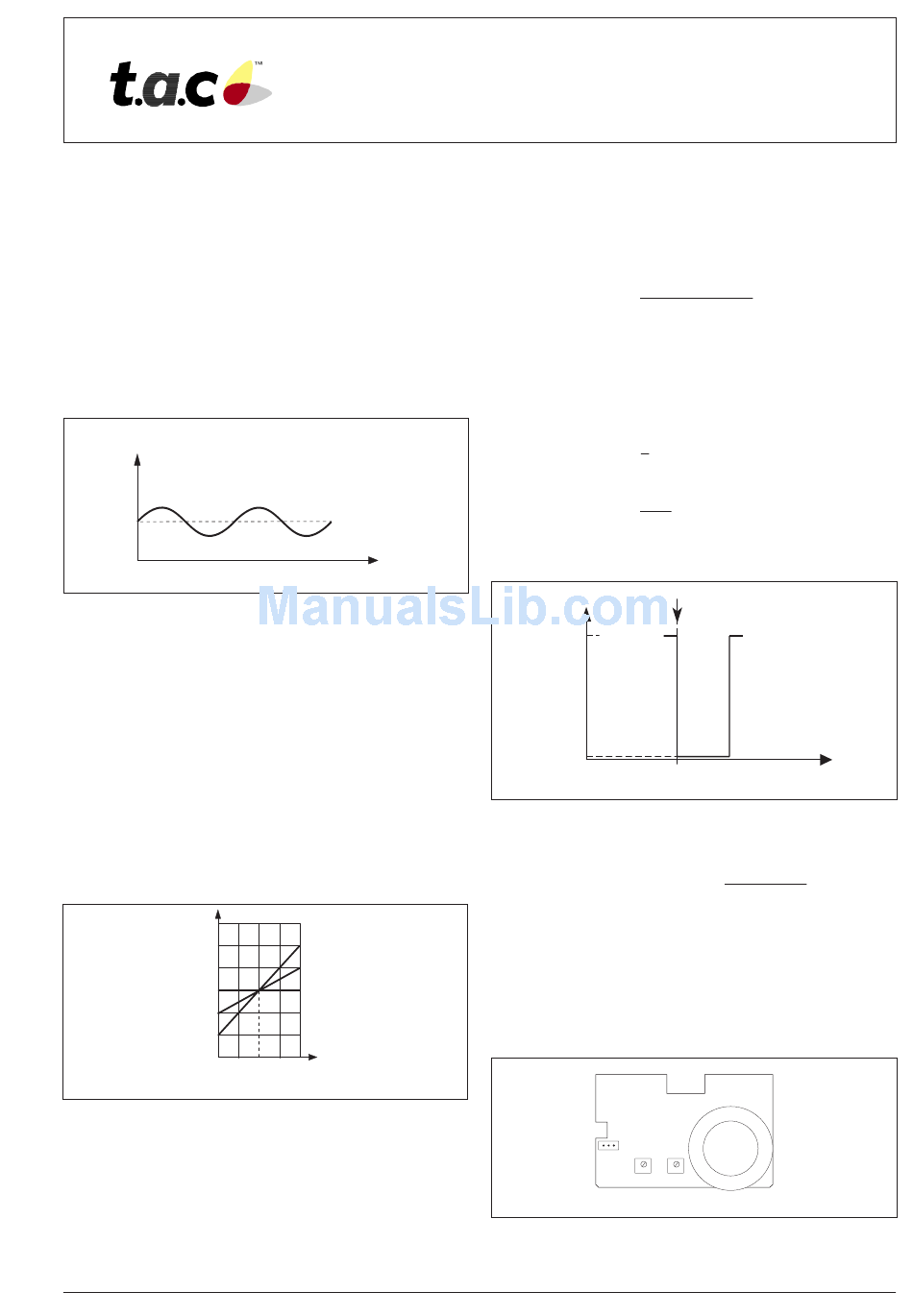

TAC 268TX User Manual

TAC 268TX är avsedd för rumstemperaturreglering med
värme och/eller kyla.
Värme och kyla styrs via on/off-utgångar. Varje utgång kan
styra upp till tre termoställdon. När systemet innehåller ett
större antal ställdon, kan mellanrelä användas. Via en inställ-
bar neutralzon erhålles skilda börvärden för värme och kyla.
Tvålägesstyrning
Värmen och kylan styrs med tvålägesfunktion via relä-
utgångar. Hysteresen mellan till och frånslag är ± 0,1 °C.
En lysdiod LED visar om regulatorn arbetar i värmefall (röd
färg) eller arbetar i kylfall (grön färg)
Styrsignal
Från
Bv
Till
Visar värmefall
SPC börvärdesförskjutning
Regulatorn är försedd med SPC-funktion som möjliggör
fjärrstyrning av börvärdet.
SPC-signalen är en styrspänning mellan 2 och 10 V DC, där
spänningsområdet 2–6 V ger en sänkning av börvärdet och
området 6–10 V ger en höjning. Vid 6 V sker ingen föränd-
ring.
Figur 2 visar hur värmebörvärdet förändras beroende på
SPC-signal och inställt SPC-värde. Kylbörvärdet följer
värmebörvärdet med en differens som är lika med inställd
neutralzon.
SPC-värdet anger hur många grader börvärdet förskjuts då
spänningen ändras med 4 V.
°C
8
4
0
–4
–8
2 4 6 8 10
Givare
Regulatorn använder normalt den inbyggda givaren. Vid
behov kan extern givare användas. Samtliga TACs standard-
givare med termistor 50 kohm vid 25 °C kan användas.
0FL-3924-001, 1998-09-18
TAC 268TX
Rumstemperaturreglering
Room Temperature Control
Tid
Figur 1
SPC=8
SPC=4
SPC=0
Styrspänning (V)
Figur 2
Bruksanvisning/User's Manual
Inställningar (leveransinställningar understrukna)
På kåpan:
Börvärde
Värmebörvärdet ställs med ratten
Inställningsområde: Blå - Röda fält (+10 — +30 °C)
Leveransinställning: Mittläge (+20 °C)
På kretskortet:
SPC (Setpoint Control)
Inverkan av en yttre styrspänning.
Inställningsvärdet anger den höjning av börvärdet som
erhålles vid 10 V styrspänning:
Inställningsområde: 0–8
Leveransinställning: 0
NZ (Neutral Zone)
Inställningsområde: 0 — +4 K
Leveransinställning: +2 K
Inställd NZ (neutral zon) ger positivt (+) värde, dvs hur
mycket högre kylbörvärdet är, än värmebörvärdet (rattens
inställning).
Börvärde
Utsignal
100%
Värme
0%
INT EXT (termistor sensor)
Val av intern/extern givare:
Kortslutningsplugg i vänsterläge: intern givare
Kortslutningsplugg i högerläge: extern givare
Begränsning och låsning av börvärdesinställning
Med två flyttbara ryttare på inställningsratten kan rattens
inställningsområde begränsas. Lås ratten genom att placera
ryttarna på ömse sidor om önskat inställningsvärde. Ryttarna
är skyddade under frontkåpan.
INT EXT
NZ
0FL-3924-001
NZ
Kyla
Ökat
Neutralzon
kylbehov
NZ
SPC
Svenska
Figur 3
Figur 4
