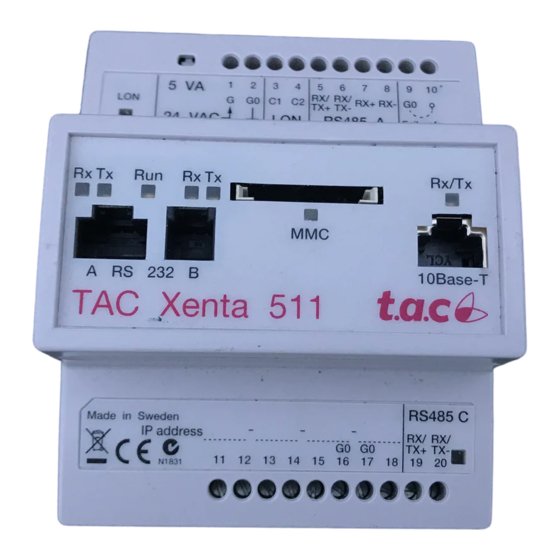

TAC Xenta 511 Installation Instruction

(SE):Inkopplings- och uppstartsprocedur
1
(SE):
Information från nätadministratören: fast IP-adress eller DHCP*?
(GB):
Information from the Network administrator: fixed IP address or DHCP*?
• IP address (If fixed; ex. 172.20.4.21): .................................................................
• Subnet mask (If fixed; ex. 255.255.0.0): ..............................................................
• Default Gateway (ex. 172.20.2.100): ...................................................................
• DNS (ex. 192.165.248.22): .................................................................................
• Web site name: ...................................................................................................
• Domain name: ....................................................................................................
• Host name: .........................................................................................................
*DHCP, Dynamic Host Configuration Protocol: IP address is assigned by the system.
2
(SE): Spänning och terminalanslutning
1 Anslut 24 V till plintarna G, G0.
2 Anslut seriell kabel mellan PC och 511 RS232 B.
3 Starta en terminalemulator, t ex Windows
Hyperterminal.
(GB): Power and Terminal connection
1 Apply 24 V power to terminals G, G0.
2 Connect a serial cable between the PC and
the 511 RS232 B.
3 Start a terminal emulator, for example the
Windows Hyperterminal.
3
(SE):
Tilldelning av IP-adress
Ange user name och password .
1 Skriv setip och besvara därefter om
adressen tilldelas med DHCP:
- no om du använder en fast IP-adress.
Fortsätt med 2a.
- yes om du använder dynamisk
IP-adressering. Fortsätt då med 2b.
2a Skriv in IP-uppgifterna enligt ovan:
• IP adress
• Subnet mask
2b Skriv in övriga uppgifter enligt ovan:
• Default Gateway
• DNS
• Web site name
• Domain name
• Host name
0FL-3971-003, 2002-06-28
TAC Xenta 511
®
Webbserver för L W
ON ORKS
Web server for L W
ON ORKS
(GB):
TAC Xenta Programming Serial Kit, part no. 0-073-0920
3 Ändra lämpligen root password
(eller senare med passwd).
4 Välj restart för att
aktivera den nya adressen.
5 Lämna programmet med lo (log
out).
(GB): Assigning the IP address:
p.t.o.
®
-nätverk
®
network
90
2 3 4 5 6 7 8 10
12 13 14 15 16 17 18 20
10,1 70 ± 2,0
Connection and Start-up procedure
9600 bps
8 data bits
no parity
1 stop bit
no flow control
0FL-3971-003
Installationsanvisning
Installation instruction
77,4
If fixed IP address:
• IP address
• Subnet mask
Always:
• Default Gateway
(=Router address)
• DNS server
• Local name
A RS232 B 10Base-T
username:root
password:root
dsh/>setip
DHCP enable
(yes/no) no
.
.
dsh/>restart
1 (4)
Svenska – English
