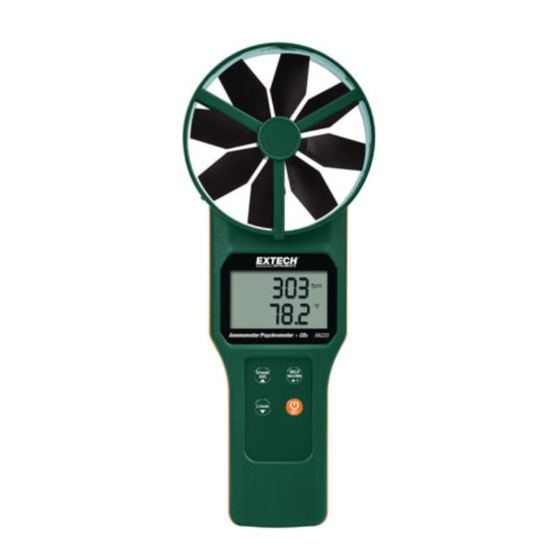

Large vane cfm/cmm anemometer / psychrometer + co2
Hide thumbs Also See for AN320:

Advertisement

Quick Links

Large Vane CFM/CMM
Anemometer / Psychrometer + CO
Model AN320
Visit us at www.TestEquipmentDepot.com
              USER GUIDE
99 Washington Street
Melrose, MA 02176
Phone 781-665-1400
Toll Free 1-800-517-8431

2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AN320 and is the answer not in the manual?

Questions and answers

Summary of Contents for Extech Instruments AN320

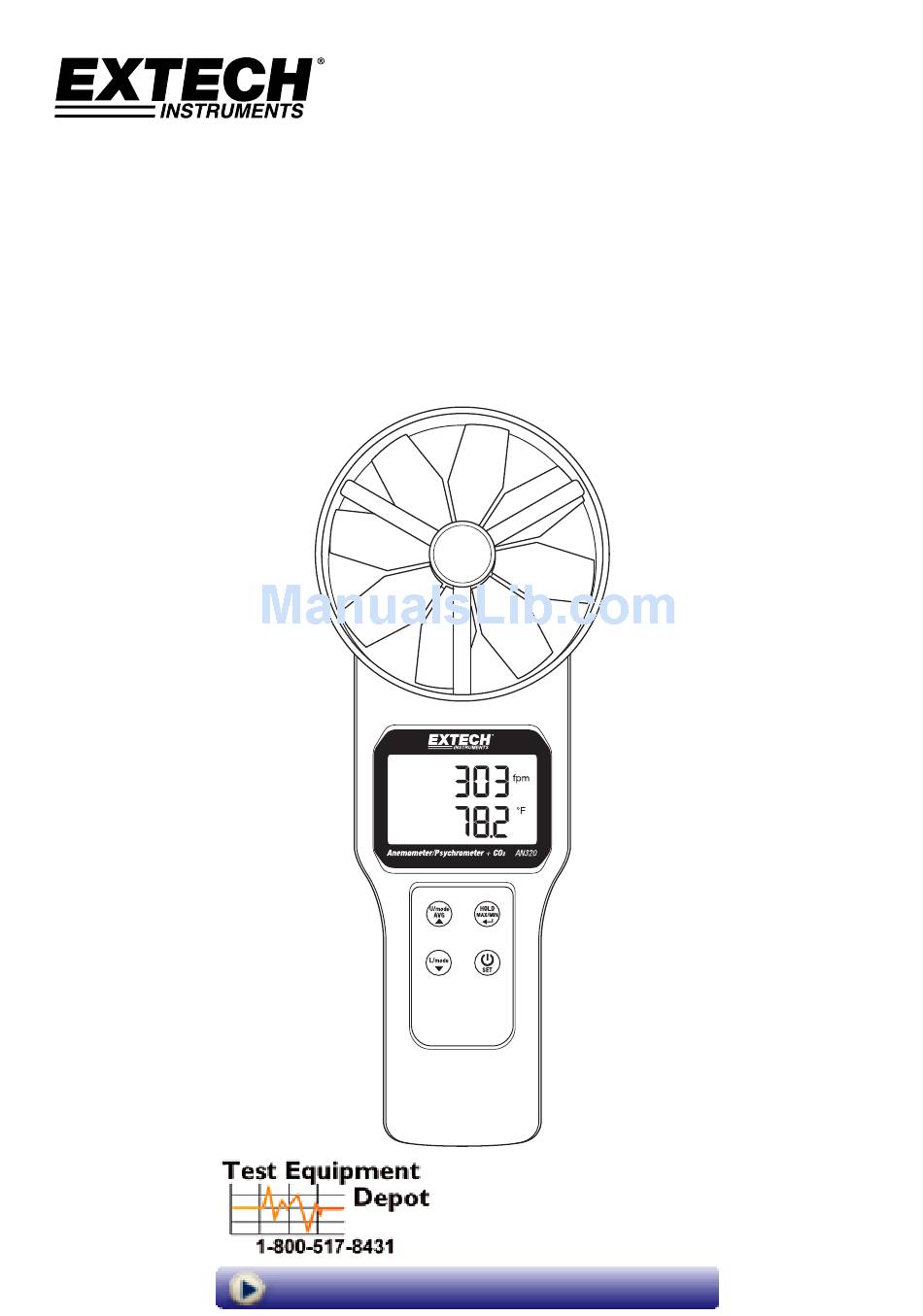

  • Page 1               USER GUIDE  Large Vane CFM/CMM  Anemometer / Psychrometer + CO   Model AN320  99 Washington Street Melrose, MA 02176 Phone 781-665-1400 Toll Free 1-800-517-8431 Visit us at www.TestEquipmentDepot.com...
  • Page 2 Introduction  ongratulations on your purchase of the Extech AN320 Vane Airflow Anemometer Psychrometer  + CO . This instrument measures Air Velocity, Air Flow (volume), Air Temperature, Relative  Humidity, Wet Bulb Temperature, Dew Point Temperature, and CO (carbon dioxide). The large,  2  easy‐to‐read backlit LCD includes primary and secondary displays plus numerous status indicators.  The optional round and square airflow cone adaptors allow for quick air flow (volume)  measurements. This meter is shipped fully tested and calibrated and, with proper use, will provide  years of reliable service. Please visit our website (www.extech.com) to check for the latest version  of this User Guide, Product Updates, and Customer Support.  CAUTIONS   Improper use of this meter can cause damage to the meter and personal injury. Read and  understand this user manual before operating the meter.   Inspect the condition of the probe and the meter for any damage before operating the  meter. Repair or replace damage before use.   If the equipment is used in a manner not specified by the manufacturer, the protection  provided by the equipment may be impaired.   This device should not be made available to children. It contains hazardous objects as well  as small parts that can be accidentally swallowed. The meter’s batteries and packing  material can also be dangerous to children.   In the event that the meter is to be unused for an extended period of time, remove the  batteries to protect against battery leakage.   Expired or damaged batteries can be hazardous if allowed to come in contact with skin. Use  suitable hand protection in such cases.   Do not short circuit batteries or put batteries in fire.  AN320-en-GB_V1.2 11/14...
  • Page 3: Meter Description

    Meter Description   Meter Description (front)  Top line LCD display reading  Bottom line LCD display reading  U/mode AVG and up arrow button  L/mode and down arrow button  ON‐OFF (Power) and SET button  HOLD, MAX‐MIN, and left arrow (Enter) button  Unit of measure symbol for lower display row  Unit of measure symbol for upper display row  Air Velocity Vane  Meter Description (rear)  10. Air temperature, humidity, and CO  sensors  11. Battery compartment                                AN320-en-GB_V1.2 11/14...
  • Page 4 ), humidity, and air velocity readings.  ▲ Press and hold for 2 seconds to access the Multi‐Point Average and Timed Average  modes (the AVG icon switches ON). Detailed instructions for these modes are provided  later in this guide. In the Setup mode press to select a category or to increase a value  (refer to Setup mode later in this guide)      L/mode ▼ Press to toggle the lower display between air temperature, air volume, wet bulb  temperature, and dew point temperature readings; Also used in the Multi‐Point  Average, Timed Average, and Setup modes; refer to the AVERAGE and SETUP modes  sections later in this guide      U/mode       ▲         +  With the meter switched OFF, press and hold these two buttons to disable  Auto Power OFF. Detailed AUTO POWER OFF (Sleep mode) instructions are  provided later in this guide                      +                     +   Press all 3 buttons simultaneously to enter the Calibration mode.    U/mode L/mode ▼ Calibration instructions are provided in detail later in this guide   ▲   AN320-en-GB_V1.2 11/14...
  • Page 5: Display Layout

    Display Layout  Lower Display digits (air volume, temperature, timer, or menu parameter displays)  Upper Display digits (air velocity, humidity, CO , or menu display parameters)  Optional Cone or Funnel attachment icon  Units of measure for duct area programming  Vane indicator (flashes very briefly on power up)  Display HOLD icon  MAX mode icon  MIN mode icon  Recording icon  10. Elapsed Timer icon  11. AVG mode icon  12. Battery status icon  13. Unit of measure icons*    *Full list shown. Available units of measure icons vary by model.   AN320-en-GB_V1.2 11/14...
  • Page 6: Operation

     (use the U/mode  button to scroll). The lower display digits can indicate  air flow, dew point temperature, wet bulb temperature,  or air temperature (use the L/mode button to scroll).  4. Place the sensor in the air stream. The air must enter  the vane from the rear of the meter. The Air  Temperature, Relative humidity, and CO  sensors are located at the center of the vane on  the rear of the meter.  5. Read the measurement data on the LCD. Air velocity readings are indicated in meters per  second (m/s) or feet per minute (fpm). Temperature readings (air, dew point DP, or wet bulb  WBT) are indicated in °C/°F. Air flow (volume) is indicated in CFM (cubic feet per minute) or  CMM (cubic meters per minute). Use the L/mode button (for lower display) and the U/mode  button (for upper display) to scroll through the displayed reading options.  6. To change between Imperial and Metric units of measure refer to the SETUP Mode section.  7. To measure the Air Volume of a duct, first measure the duct’s area (see the Appendix for  area calculations) and then enter the area value in the meter’s SETUP mode in in  or cm .  After the area value has been entered, use the L/mode button to scroll to the air volume  display (CMM/CFM) on the lower digits. Place the meter in air stream to measure volume.  8. Optional: measure Air Volume with an airflow Cone or Square adaptor by first attaching one  of the adaptors to the meter (the optional cone adaptor kit includes a round and a square  cone; kit part number AN300‐C). The meter will automatically recognize that the adaptor is  attached to the meter and a cone icon will appear on the display. Note: regardless of the  AREA setting in the SETUP mode, the meter will default to the dimensions of the vane  opening.  Ensure that the airflow adaptor is well mounted and locked before taking  measurements.  LCD backlight  Press the U/mode button to switch ON the LCD backlight. The backlight will automatically switch  OFF after approximately 10 seconds to conserve battery power. Note that the backlighting  switches ON automatically when the meter is switched ON by the user.  AN320-en-GB_V1.2 11/14...
  • Page 7 3. Press HOLD again to return to normal operation. The ‘HOLD’ icon will switch OFF and the  meter will return to displaying readings in real time.  MAX/MIN Mode  The MAX‐MIN feature records the highest (MAX) and lowest (MIN) readings captured since the  MAX‐MIN mode was accessed.  1. Press and hold the MAX/MIN button for 2 seconds to begin displaying the lowest (minimum)  readings encountered since this mode was accessed. The ‘MIN’ icon will appear at the top of  the LCD display indicating that the readings shown are the lowest measured.  2. Press and hold the MAX/MIN button again for 2 seconds to display the maximum readings  encountered. The ‘MAX’ icon will appear on the LCD.    3. Press and hold this button again for 2 seconds to return to the normal mode of operation  (the ‘MIN’ and ‘MAX’ icons should switch OFF).  4. While viewing the MAX or MIN data, use the L/mode button to switch the display so that the  Air Volume MIN and MAX readings can be viewed also.  5. Press and hold MAX/MIN for 2 seconds to return to the normal operation mode.  Multi‐Point Average Mode  1. From the normal operating mode press the U/mode button for 2 seconds to enter Multi‐ Point Average mode (the AVG display icon and the associated black dot • will switch ON).  2. Press the HOLD button momentarily to record one reading. The upper display digits will  show the reading’s memory location number and the lower display will show the measured  value. Press the HOLD button again to take and store another reading; the memory location  number will increment by one and the current reading will be stored in this new memory  location.  3. Press U/mode momentarily to see the multi‐point mean (average) for all of the readings  recorded during the session (the '•AVG' display icon will flash during this process).  4. Press L/mode to view the average reading for the other available parameters.  5. Press U/mode momentarily to return to the normal operating mode.  AN320-en-GB_V1.2 11/14...
  • Page 8: Setup Mode

    Use the up/down buttons to toggle between P1.0 UNIT and P2.0 AREA options.  P1.0: Unit Selection  1. Once in setup mode, at the P1.0 UNIT display, momentarily press the HOLD button to enter  the P1.0 UNIT menu.  2. Use either arrow button to switch between metric and imperial units. The available units  are: air velocity (m/s, fpm), temperature (C, F), air volume (CMM, CFM), and area size (cm²,  inch²).   3. Press HOLD momentarily to return to the P1.0 display.  4. Press either arrow button to move to the P2.0 AREA option and follow the steps below.  P2.0: Area Size Selection (enter square inches or square centimeters)  1. In setup mode, from the P2.0 AREA display, press HOLD to enter the AREA setting menu. The  LCD will show ‘99999’ in the lower display with the first digit flashing.  2. Use the up arrow button change the flashing digit (from 0 through 9).  3. Use the down arrow button to move to the next digit. Use the up arrow button again to  change the flashing digit. Continue in this way until the desired AREA value is displayed.  4. Press the Hold button again momentarily to store the value and to return to the P2.0 display.  5. Press either arrow button to move to the P3.0 RH OFFSET option and follow the steps below.  P3.0: Relative Humidity (RH) Offset Selection  1. When in setup mode P3.0 press HOLD to enter the RH offset setting. The LCD will show 0.0  RH in the upper display.  2. Press U/mode to increase offset value and L/mode to decrease offset.  3. Pres HOLD once more to return to P3.0.  4. Press and hold the POWER SET button for 2 seconds to return to the normal operating  mode.  AN320-en-GB_V1.2 11/14...
  • Page 9 P4.0: Altitude Pressure Compensation  5. When in setup mode P4.0, press HOLD to enter the pressure compensation parameter. The  LCD will show hPA (unit of measure: hector‐Pascal or millibar) on the lower line and a  flashing 4‐digit number (from 700 to 1990; the default is 1013 hPA which is standard  pressure) on the upper line.  6. Press U/mode to increase the pressure value and L/mode to decrease it.   7. Press HOLD once more to return to P4.0.  8. Press and hold the POWER SET button for 2 seconds to return to the normal operating  mode.  Calibration  CAUTION: Do not calibrate the meter in air with an unknown CO  concentration. Doing so will  result in the meter being calibrated to the standard 400 ppm and could lead to inaccurate  results.  1. Place the meter in a calibrated environment.  2. With the meter OFF, press SET, HOLD and L/mode simultaneously to enter CO  calibration  mode.  3. The meter will run a 30 second countdown and 'CAL' will show in the lower display.  4. During calibration a CO  reading between 380‐420ppm will flash in the upper display.  5. Wait for approx. 10 minutes for the reading to stop flashing.   6. The calibration is now complete and the meter will return to the normal operating mode.  7. To abort the calibration at any time, turn OFF the meter.  8. If the calibration fails for any reason please return the meter to Extech Instruments for an  evaluation and possible repair.  AN320-en-GB_V1.2 11/14...
  • Page 10: Battery Replacement

    Battery Replacement  When        appears on the LCD, the AAA batteries must be replaced. The battery cover is located  on the back of the meter.  1. Open the rear battery compartment by carefully pulling down on the compartment’s latch.  2. The battery compartment cover should be completely removed before proceeding.  3. Replace the four (4) 1.5V ‘AAA’ batteries ensuring proper polarity.  4. Close the battery compartment before attempting to use the meter.    Never dispose of used batteries or rechargeable batteries in household waste.  As consumers, users are legally required to take used batteries to appropriate  collection sites, the retail store where the batteries were purchased, or wherever  batteries are sold.  Disposal: Do not dispose of this instrument in household waste. The user is  obligated to take end‐of‐life devices to a designated collection point for the  disposal of electrical and electronic equipment.     Other Battery Safety Reminders  o Never dispose of batteries in a fire. Batteries may explode or leak.  o Never mix battery types. Always install new batteries of the same type.  AN320-en-GB_V1.2 11/14...
  • Page 11: Specifications

      then 1.0  0.1 up to 9999.9 CFM (cubic ft/min)  0‐99999 ft /min  0 to 99999in   then 1.0  Temperature   Ranges  Resolution  Accuracy  Air and Wet Bulb:  ±0.6°C (‐20 to 50°C)  ‐20 to 60 C (‐4 to 140 F)  ±1.2°C (51 to 60°C)  C  F)  Dew Point:  ± 1.1°F (‐5 to 122°F)  ‐5 to 60 C (23 to 140 F)  ± 2.2°F (123 to 140°F)    Range  Resolution  Accuracy  0 – 9999 ppm  ± (30ppm + 5% of rdg)  PPM (parts per million)  1 ppm  (readings over 5000 are  from 0 to 5000ppm    not specified)  AN320-en-GB_V1.2 11/14...
  • Page 12 Temperature Sensor  NTC‐type precision thermistors   Sensor    NDIR CO  sensor  Automatic Power off  Auto shut off after 20 minutes to preserve battery life (sleep mode)  Operating Temperature  0°C to 50°C (32°F to 122°F)  Storage Temperature  ‐10°C to 50°C (14 to 122 F)  Operating Humidity  <80% RH  Storage Humidity   <90% RH  Operating Altitude  2000m (7000 ft.) maximum  Battery Power  Four (4) ‘AAA’ 1.5V batteries  Battery Life  > 40 hours  Battery consumption  8.3 mA DC (approx.)  Weight  725g (1.6 lbs.) including battery and probe  Dimensions  Main instrument: 269 x 106 x 51mm (10.6 x 4.2 x 2”)  Vane inner diameter: 100mm / 3.94 inches       Optional Air Flow Adaptors:    Round: 210mm (8.3”) Diameter    Square: 346 x 346mm (13.6 x 13.6”)  AN320-en-GB_V1.2 11/14...
  • Page 13: Error Messages

    E31: The A‐to‐D converter requires replacing. Send the meter to Extech Instruments for repair.    Relative Humidity (RH)  E04: Temperature error corrupted the humidity reading. Check the temperature error solution  section.  E11: RH calibration error. Send to Extech Instruments for repair.  E33: RH measurement circuit error. Send to Extech Instruments for repair.    Dew Point (DP) and Wet Bulb (WBT) Temperature  E04: Temperature or RH error. Check temperature or RH error solutions.    Air velocity  E03: Velocity exceeds the high range limit. Test the meter using an air velocity that is known  to be within the specified range limits. Send the unit to Extech for repair if the E03 error  message persists.    Air volume  E03: Reading exceeds the meter’s display limit. Check that the AREA setting is correct in the  Setup Mode.  E04: Air velocity error. Return meter to Extech for repair.    CO2  E01/E33: Voltage too low or CO  module error. Check if the low battery icon is displayed on  the LCD, if yes, replace with new batteries. Try a recalibration, or send the unit to Extech for  repair if the problem persists.    Other Errors  E32: Memory IC error. Reboot the meter and check it again; send it to Extech Instruments for  repair if the error message persists.  No display  Check that the batteries are making good contact and are aligned for correct polarity.  Replace batteries.  Display switches OFF automatically  This symptom could be the normal ‘Sleep Mode’ which switches the meter OFF after 20  minutes of in‐activity. If this is not the ‘Sleep Mode’, check whether the low battery indicator  appears before the LCD attempts to switch ON; if yes, replace the batteries.     AN320-en-GB_V1.2 11/14...
  • Page 14 2.24  1 ft/min  0.00508  1  0.00987  0.01829  0.01138  1 knot  0.5144  101.27  1  1.8519  1.1523  1 km/h  0.2778  54.69  0.54  1  0.6222  1 MPH  0.4464  87.89  0.8679  1.6071  1  Test Equipment Depot - 800.517.8431 - 99 Washington Street Melrose, MA 02176 TestEquipmentDepot.com AN320-en-GB_V1.2 11/14...
