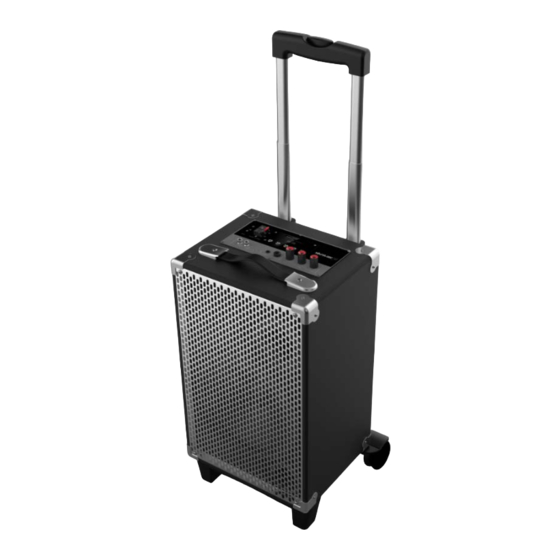

SoundLogic R-011M Instruction Manual

Xt tailgate speaker system


Quick Links

Tailgate Speaker System
Item No: R‐011M/BTTG‐1/6357



Summary of Contents for SoundLogic R-011M

  • Page 2: Safety Instructions

    Thank  you  for  purchasing  Soundlogic  /  XT  Tailgate  Speaker  System.  Please  store  this  manual  in  a  safe  place  for  future reference.    Getting Started  Remove the unit from the box.  Remove any packaging from the product.  Please retain all packaging after you have checked and counted all the parts and the contents against the  list.    Package Contents    Bluetooth portable speaker    AC/DC power adaptor    Aux‐in cable  Microphone  Instruction Manual    Product Features  Enjoy wireless music from various devices through Bluetooth Technology  Play music right from your Flash Drive / SD card   ...
  • Page 3 Description of Parts                                    Location of Controls                                 ...
  • Page 4: Mic Input

    Item  Function  ber  1  DC IN    Power Adapter Input (DC Input)  2  EXT BATT 12V INPUT  Connect external DC 12V battery for operation (External Battery Not Included)  3  POWER  Turn the speaker On or Off  4  PLAY/SCAN  PLAY, Scan FM radio stations (only in FM radio mode)  5  USB  USB input (Flash Drive)  USB/SD card mode: Skip to previous track  6  SKIP‐/TUN‐  FM radio mode: Skip to the previous preset radio station  7  SD/MMC CARD  SD/MMC CARD input  8  LED Display  Displays the information of the mode, channel or frequency  Skip to the next track in USD/SD card mode/Skip to the next preset radio station in FM  9  SKIP+/TUN+  radio mode  10  MODE  Changes the mode between Bluetooth / USB‐SD / FM radio / AUX 1 / AUX 2    11  MAIN VOLUME  Increases/Decreases the speaker volume  12 ...
  • Page 5 Turn the speaker to Bluetooth pairing mode ‐    1. Turn ON the speaker.  2. You would hear a tone and Blue LED Light will begin to blink. The speaker is now in pairing mode.    (Note: speaker pairs automatically with the last connected device.)    Pairing your device with the Speaker –    Your Bluetooth Tailgate Speaker can stream wireless audio from any Bluetooth enabled device within the range of  27‐33 Feet. Simply follow the below steps.    1. Turn ON the speaker.  2. You would hear a tone and Blue LED light will begin to blink. The speaker is now in pairing mode.  3. Turn on the Bluetooth on your Mobile Phone or Tablet or Computer.  4. It will search for available Bluetooth devices.  5. Bluetooth  Tailgate  Speaker  would  appear  as  “SL  BT  TAILGATER”,  in  the  list  of  searched  devices.  Select  it  from the available list of devices. ...
  • Page 6 Listening to Music using USB / SD Card Slot  Turn on the speaker.  Insert USB flash drive into the USB slot or SD card into the SD/MMC CARD Slot. Music plays automatically.  Short press the SKIP+/TUN+ button or SKIP‐/TUN‐ button to move forward or backward on your playlist.  Short press PLAY/SCAN button to Play or Pause a track.  Note:  While  using  Bluetooth,  if  you  insert  USB  Flash  drive  or  SD  Card,  speaker  would  disconnect  the  Bluetooth  connection and switch to USB / SD card function. You can press MODE button again, to select the Bluetooth mode.    Tips!!  1. Short press the MODE button to switch different functions of the speaker. The functions are – Bluetooth /  USB‐SD / FM radio / AUX 1 / AUX 2.  2. When the speaker is not in use, turn OFF the device to save the battery power.  3. Always  use  the  adaptor  included  with  the  pack  to  charge  the  internal  battery  of  the  speaker.  Charging  through ...
  • Page 7   Using the Microphone  1. Turn on the speaker.  2. Insert the plug of the Microphone into the MIC INPUT of the speaker.  3. a. Press the MODE button to AUX 1 or AUX 2 mode (or with USB flash drive into the USB SLOT or SD card  into  the  SD/MMC  CARD  SLOT  on  Bluetooth  mode,  or  FM  radio  mode)  with  the  MAIN  VOLUME  knob  at  minimum volume for microphone operation, or  b. With  USB  flash drive  into  the  USB  SLOT  or  SD  card  into the  SD/MMC CARD SLOT  on  Bluetooth  mode  with the MAIN VOLUME knob at desired level for Karaoke operation. ...
  • Page 8: Troubleshooting

      TROUBLESHOOTING  Problem  Possible Cause  Solution  No power  AC/DC  adaptor plug  not connected to  the  Plug to the wall outlet.  wall outlet    No sound    Volume in minimum position.    Turn  MAIN  VOLUME  knob  to  increase  the      volume.  The connected device is not in play mode.  Play the music in the connected device and    make sure the volume level is in high level.    Press  the  MODE  button  to  set  the  input  Input source incorrect. ...
  • Page 9 FCC RF Radiation Exposure Statement: This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment.End users must follow the specific operating instructions for satisfying RF exposure compliance. This transmitter must not be collocated or operating in conjunction with any other antenna or transmitter.
