Summary of Contents for Intellinet 561204
- Page 1 8-Port Gigabit Ethernet PoE+ Quick Instruction Switch Guide Model 561204 intellinetnetwork.com Important: Read before use. • Importante: Leer antes de usar. INT-561204_QiG-0317_REV-5.01...
-
Page 2: Operation

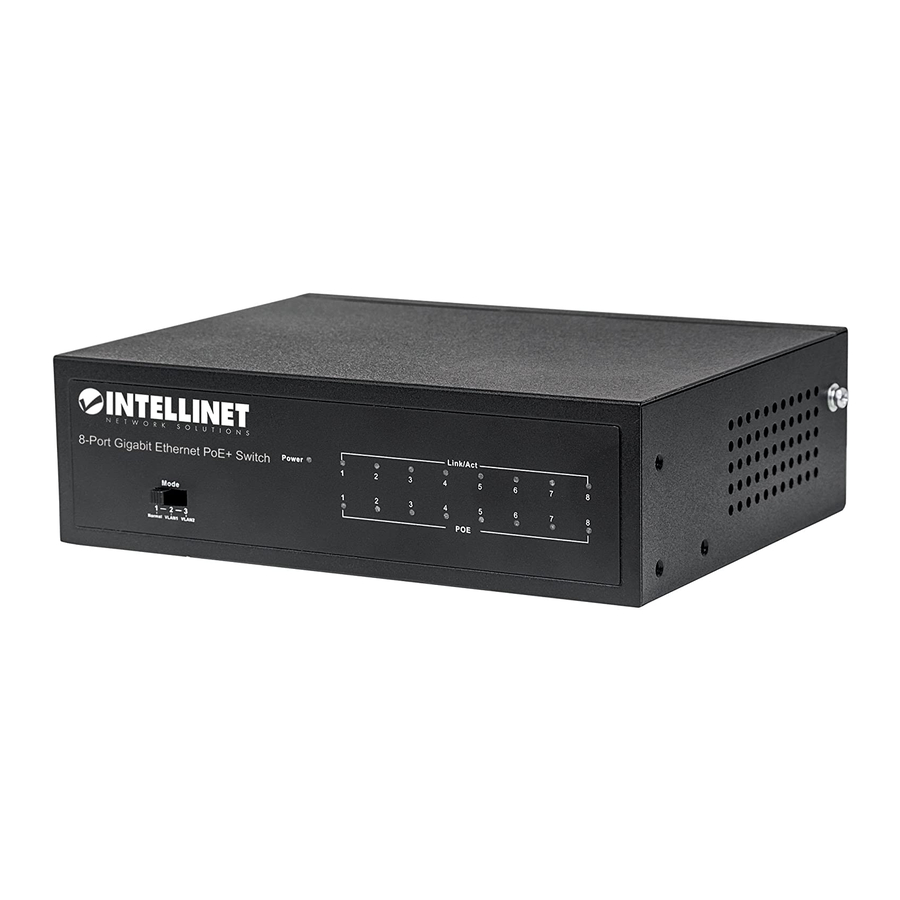

8-Port Gigabit Ethernet PoE+ Switch English This guide presents the basic steps to set up and operate this device. For detailed instructions and specifications, refer to the user manual enclosed with this product or at intellinetnetwork.com. LEDs The LED indicators make monitoring and troubleshooting easier. If a status LED doesn’t indicate a link or activity, check the corresponding device for proper setup and operation. -
Page 3: Vlan Mode
Use the included power adapter to connect the receptacle on the back of the switch to a power outlet, and confirm that the Power LED lights. VLAN Mode The Intellinet 8-Port Gigabit PoE+ Switch (561204) features port isolation, also referred to as “Private VLAN”. It isolates all ports from each other and only allows access to the uplink port. This is useful, for example, if a private VLAN is a hotel where each room or apartment has a network port for Internet access. - Page 4 8-Port Gigabit Ethernet PoE+ Switch Deutsch Diese Kurzanleitung zeigt die grundlegenden Schritte zur Einrichtung und Inbetriebnahme dieses Geräts. Für genauere Anweisungen nutzen Sie bitte das beiliegende Handbuch oder auf intellinetnetwork.com. LEDs Die LEDs zeigen Funktionen an und helfen bei Problemdiagnosen. Wenn eine LED keine Verbindung/Aktivität anzeigt, überprüfen Sie das verbundene Gerät. Status Bedeutung Gerät wird mit Strom versorgt...
- Page 5 Deutsch 8-Port Gigabit Ethernet PoE+ Switch Strom Verwenden Sie das beiliegende Netzteil, um die Strombuchse auf der Rückseite des Switches mit einer Steckdose zu verbinden und prüfen Sie, dass die Power- LED leuchtet. VLAN-Funktionalität Dieser Switch bietet Portisolierung, auch bekannt als “Privates VLAN”. Diese Funktion isoliert alle Ports voneinander und ermöglicht Zugang zum Uplink-Port.
- Page 6 Switch PoE+ Gigabit Ethernet de 8 puertos Español Esta guía presenta los pasos básicos para instalar y operar este dispositivo. Para obtener instrucciones detalladas y más especificaciones, consulte el manual de usuario incluido o en intellinetnetwork.com. LEDs Los LED indicadores permiten el monitoreo y detección de problemáticas de manera sencilla.
- Page 7 LED de encendido se ilumina. Funcionalidad VLAN El Switch PoE+ Gigabit Ethernet de 8 puertos de Intellinet cuenta con aislamiento de puerto, también conocido como “VLAN Privada”. Aísla todos los puertos entre uno y otro y solo permite acceso al puerto uplink. Esto es útil, por ejemplo, si una VLAN privada es un hotel en el cual cada cuarto o departa- mento tiene un puerto de red para acceso a Internet.
- Page 8 Commutateur PoE+ Gigabit Ethernet 8 ports Français Ce guide décrit les bases pour configurer et opérer cet appareil. Pour des instructions et spécifications détailées, veuillez lire le manuel de l’utilisateur inclus ou sur intellinetnetwork.com. DELs Les DELs d’état pour des informations et le dépannage. Si une DEL n’indique pas d’activité, vérifiez l’appareil correspondant. État Opération Allumé Alimenté Power Éteint Vérifiez l’alimentation / Allumez l’appareil Allumé Le port est connecté à un appareil PSE/PoE Clignotant PoE Overload Éteint Aucun appareil PSE/PoE n’est connecté Allumé Connexion valide sur le port 5 Liaison Connexion valide sur le port ; données trans- Clignotant montante mises/reçues Éteint Aucune liaison n’est établie...
- Page 9 Français Commutateur PoE+ Gigabit Ethernet 8 ports Alimentation Utilisez le cordon d’alimentation inclus pour connecter l’entrée d’alimentation au panneau arrière du commutateur à une prise de courant et confirmez que la DEL s’allume. VLAN Mode Le Switch PoE+ Gigabit 8 ports Intellinet (561204) permet l’isolation de port, également appelée « VLAN privé ». Cette fonctionnalité permet d’isoler tous les ports les uns des autres et autorise uniquement l’accès au port de liaison montante. Cette fonction est notamment utile si un VLAN privé est un hô- tel où chaque chambre ou suite dispose d’un port réseau pour accéder à Internet. Tous les ports peuvent accéder à Internet, mais ils ne peuvent pas communiquer les uns avec les autres.
- Page 10 8-Portowy Przełącznik Gigabit Ethernet PoE+ Polski Ta instrukcja prezentuje podstawowe kroki podłączenia i instalacji urządzenia. Aby uzyskać szczegółowe informacje techniczne oraz instrukcję użytkownika zapoznaj się z zawartością dołączoną do opakowania lub odwiedź stronę intellinetnetwork. com. Diody Diody sygnalizacyjne są pomocne podczas monitorowania urządzenia oraz ułatwiają...
- Page 11 Użyj dołączonego zewnętrzny adapter zasilania, aby podłączyć zasilanie do gniazda na tylnym panelu przełącznika, sprawdź, czy zapaliła się dioda zasilania. Funkcjonalność VLAN 8-Portowy Przełącznik Gigabit PoE Intellinet oferuje funkcję izolacji portów, nazywaną również „ Prywatnym VLAN”. Opcja ta izoluje wszystkie porty od siebie zapewniając jedynie dostęp do portu Uplink.
-
Page 12: Operazione
Gigabit Ethernet PoE+ Switch 8 porte Italiano Questa guida fornisce le indicazioni basilari per settare e mettere in funzione l’apparecchio. Per istruzioni dettagliate e ulteriori specifiche, fare riferimento al manuale d’istruzione contenuto nel CD incluso al prodotto o sul sito intellinetnetwork.com. - Page 13 LED di alimentazione siano accese. Funzionalità VLAN Lo Switch Intellinet Gigabit PoE+ a 8 porte (561204) è dotato della funzione di isolamento delle porte, nota anche come “VLAN privata”. Isola tutte le porte l’una dall’altra e consente l’accesso alla porta di uplink. È utile, ad esempio, nel caso in cui una VLAN privata sia un hotel dove ogni stanza o appartamen- to abbia una porta di rete per l’accesso a Internet.
-
Page 14: Waste Electrical And Electronic Equipment
WASTE ELECTRICAL & ELECTRONIC EQUIPMENT Disposal of Electric and Electronic Equipment (applicable in the European Union and other European countries with separate collection systems) ENGLISH This symbol on the product or its packaging indicates that this product shall not be treated as household waste. -
Page 15: Regulatory Statements
La declaración de conformidad para este producto esta disponible en: Français: Cet appareil satisfait aux exigences de la directive R&TTE 1999/5/CE. La Déclaration de Conformité pour ce produit est disponible à l’adresset : Polski: Urządzenie spełnia wymagania dyrektywy R&TTE 1999/5/EC. Deklaracja zgodności dostępna jest na stronie internetowej producenta: Italiano: Questo dispositivo è conforme alla Direttiva 1999/5/EC R&TTE La dichiarazione di conformità per questo prodotto è disponibile al: intellinet-network.com... -
Page 16: Warranty Information
FRANÇAIS: Pour consulter les informations sur la garantie, visitez intellinet-network.com/warranty. POLSKI: Informacje dotyczące gwarancji znajdują się na stronie intellinet-network.com/warranty. ITALIANO: Per informazioni sulla garanzia, accedere a intellinet-network.com/warranty. EN MÉXICO: Póliza de Garantia Intellinet — Datos del importador y responsable ante el consumidor: IC Intracom México, S.A.P.I. de C.V. • Av. Interceptor Poniente # 73, Col. Parque Industrial La Joya, Cuautitlán Izcalli, Estado de México, C.P. 54730, México. • Tel. (55)1500-4500 La presente garantía cubre este producto por 3 años contra cualquier defecto de fabricación en sus... - Page 17 NOTES...
- Page 18 © IC Intracom. All rights reserved. Intellinet Network Solutions is a trademark of IC Intracom, registered in the U.S. and other countries.
