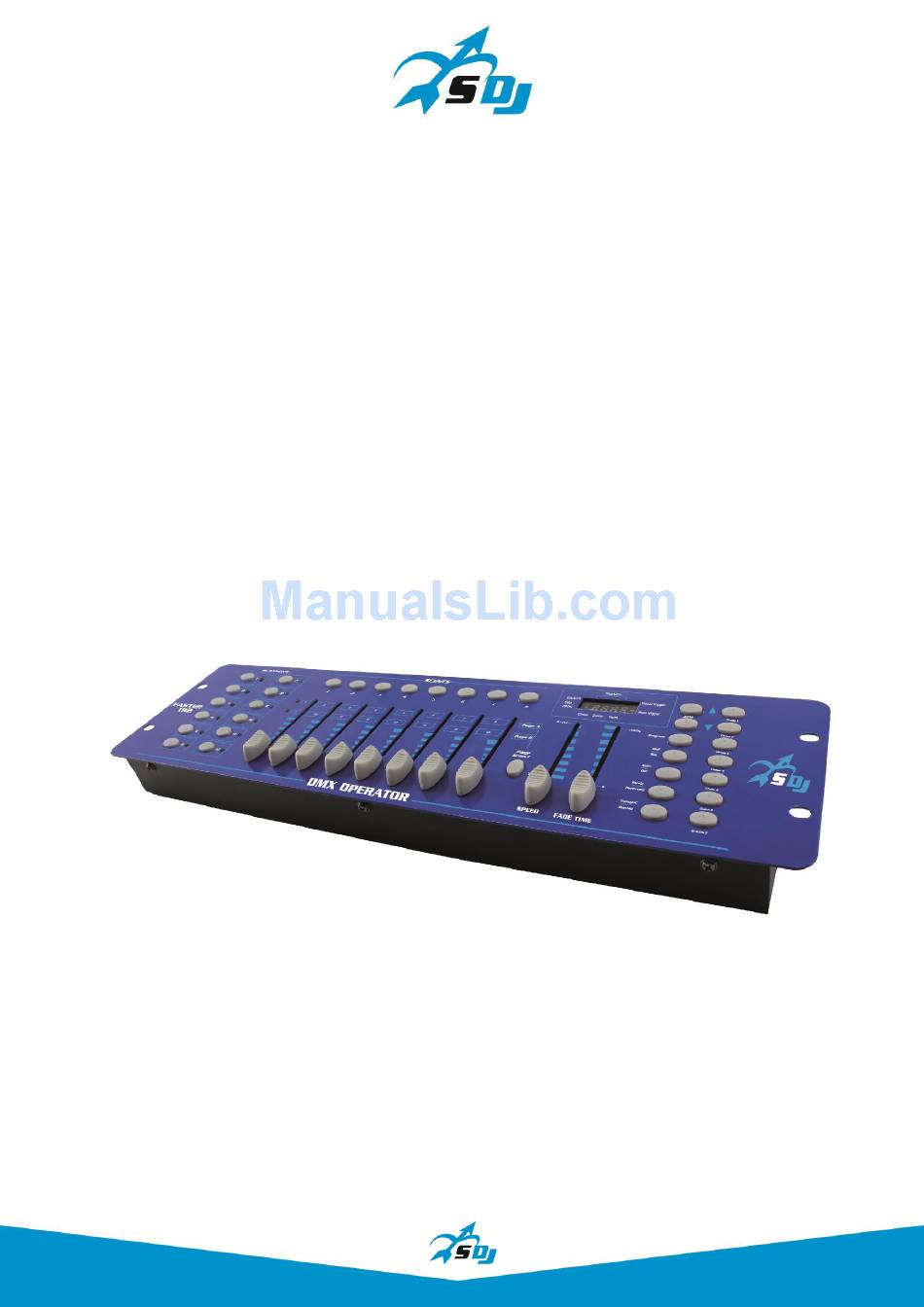

  • Page 1 192 Channels DMX controller SG FASTER192 MANUALE UTENTE USER MANUAL...

  • Page 2: Table Of Contents

    Rev. 01-01/16 INDICE: 1. INTRODUZIONE p. 3 2. ISTRUZIONI DI SICUREZZA p. 4 3. APERTURA CONFEZIONE E CONTROLLO p. 6 4. INSTALLAZIONE, ACCENSIONE ED USO p. 6 5. MANUTENZIONE p. 13 6. SPECIFICHE TECNICHE p. 14 INDEX: 1. INTRODUCTION p. 15 2.

  • Page 3: Introduzione

    1. INTRODUZIONE Grazie per avere scelto un nostro prodotto! Vi preghiamo di fare riferimento alle istruzioni e alle avvertenze contenute nel presente manuale per l’utilizzo del dispositivo e di conservarlo per future consultazioni. Il presente manuale contiene informazioni riguardanti l’installazione e l’utilizzo del dispositivo.

  • Page 4: Istruzioni Di Sicurezza

    2. ISTRUZIONI DI SICUREZZA Attenzione! Questo prodotto non è adatto ad un uso domestico. Leggere il presente manuale prima di installare e dare corrente all’apparecchiatura, seguire le precauzioni di sicurezza elencate di seguito ed osservare tutti gli avvertimenti indicati nel presente manuale e stampati sull’apparecchiatura.
  • Page 5 MANUTENZIONE Prima di iniziare qualsiasi operazione di manutenzione o pulire il prodotto, togliere la tensione dalla rete di alimentazione e scollegare il cavo dal dispositivo. Parti danneggiate, devono essere sostituite con ricambi originali. IMPORTANTE: danni provocati dalla noncuranza di questo manuale, non sono soggetti a garanzia.

  • Page 6: Apertura Confezione E Controllo

    Controllare che la scatola contenga i seguenti articoli: N° 1 SG FASTER192 N° 1 Alimentatore N° 1 Manuale Utente 4.
  • Page 7 SCHEMA DI CONNESSIONE DEI CAVI DMX: DMX-output DMX-input presa XLR spina XLR 1: terra 1: terra 2: segnale (-) 2: segnale (-) 3: segnale (+) 3: segnale (+) In caso di necessità, è possibile variare la polarità attraverso il selettore di polarità DMX, posto sul pannello posteriore.
  • Page 8 SETTAGGIO DEI CANALI La centralina può controllare 12 fari motorizzati, da massimo 16 canali ciascuno. FUNZIONAMENTO MODALITA’ MANUALE Per selezionare la modalità manuale, premere il pulsante AUTO/DEL, fino a quando il led corrispondente al funzionamento manuale non sia acceso. In modalità manuale (led Program spento) è possibile richiamare manualmente i fari connessi e controllarli tramite i rispettivi sliders.
  • Page 9 Premere e tenere premuto il pulsante PROGRAM per uscire dalla modalità di programmazione. ESECUZIONE DI UN PROGRAMMA: Premere i pulsanti BANK UP/DOWN e selezionare il programma desiderato Premere il pulsante AUTO, il corrispondente led si accenderà Regolare la velocità di esecuzione del programma attraverso lo slider SPEED ed il tempo di dissolvenza tra una scena e l’altra, attraverso lo slider FADE TIME In alternativa è...
  • Page 10 Premere il pulsante MIDI/REC Programmare il passo successivo fino a quando il chase non sia terminato o non si sia raggiunto il massimo numero di scene programmabili (240) Premere e mantenere premuto il pulsante PROGRAM per memorizzare il chase. ESECUZIONE DI UN CHASE: Premere il relativo pulsante CHASE e successivamente premere il pulsante AUTO E’...
  • Page 11 Selezionare il banco dal quale deve essere prelevata la scena da inserire attraverso i pulsanti BANK UP/DOWN Selezionare la scena da inserire attraverso il relativo pulsante SCENES Premere il pulsante MIDI/REC per inserire la scena. Tutti i led lampeggeranno. Cancellazione di una scena: Premere e mantenere premuto il pulsante PROGRAM per circa 2 secondi, per entrare in modalità...
  • Page 12 COPIA DI UNA SCENA: Premere e mantenere premuto il pulsante PROGRAM per circa 2 secondi, per entrare in modalità programmazione. Il led program lampeggerà. Selezionare il banco dal quale la scena deve essere copiata, attraverso i pulsanti BANK UP/DOWN Selezionare la scena da copiare, tramite il relativo pulsante SCENES Premere MIDI/REC per preparare la copia Selezionare il banco dove la scena deve essere copiata, attraverso i pulsanti BANK UP/DOWN...

  • Page 13: Manutenzione

    È possibile regolare l’intervallo di tempo tra un passo e l’altro attraverso lo slider SPEED e regolare il tempo di dissolvenza attraverso lo slider FADE TIME In modalità automatica è possibile controllare un proiettore in manuale, premendo il pulsante SCANNERS corrispondente e muovendo i rispettivi sliders. MODALITA’...

  • Page 14: Specifiche Tecniche

    - SPECIFICHE TECNICHE  Centralina DMX  192 canali per 12 proiettori da 16 canali ciascuno  6 chase programmabili ciascuno con 240 scene  30 banchi programmabili ciascuno con 8 scene  Funzioni di copia per scene, programmi e chase ...

  • Page 15: Introduction

    1. - INTRODUCTION Thank You for choosing one of Our products! Please refer to the instructions and warnings contained in this user manual, please retain it for future reference. This manual contains information about the installation and use of the device. The information contained in this publication has been carefully prepared and checked.

  • Page 16: Safety Instructions

    2. - SAFETY INSTRUCTIONS Caution! This product is not suitable for household use. Please read this manual before installing and applying power to the equipment, follow the safety precautions listed below and observe all warnings in this manual and printed on. Please contact a PROEL distributor for assistance with any questions about how to activate the equipment safely.
  • Page 17 MAINTENANCE Before starting any maintenance or cleaning the product, disconnect the power from the mains and disconnect the power cable from the device. Damaged parts, must be replaced with original spare parts. IMPORTANT: damages caused by the disregard of this user manual are not subject to warranty.

  • Page 18: Opening And Control

    Verify that the box contains the following items: N° 1 SG FASTER192 N° 1 Power supply unit N° 1 User Manual 4.
  • Page 19 OCCUPATION OF THE XLR-CONNECTION: DMX-output DMX-input XLR mounting socket XLR mounting socket 1: ground 1: ground 2: signal (-) 2: signal (-) 3: signal (+) 3: signal (+) You can adjust the XLR polarity via the DMX polarity selector. BUILDING A SERIAL DMX CHAIN: connect the DMX output of the device with the DMX input of the nearest projector.
  • Page 20 OPERATION MANUAL MODE To select the manual mode, press AUTO/DEL button, until manual led is lit. In manual mode (program led off), you can call up the connected scanners manually, and control them via the channel faders. Please note that adjusted settings cannot be memorized.
  • Page 21 CHECKING A PROGRAM: Press and hold the PROGRAM button for about 2 seconds to enter the programming mode. The program flash will flash. Select the desired program via the BANK UP/DOWN buttons Check every scene individually by pressing the respective SCENES button. EDITING A PROGRAM: When programs have to been edited, it is necessary to modify a scene manually.
  • Page 22 EDITING A CHASER: Copy a bank into a chase Press and hold the PROGRAM button for about 2 seconds to enter the programming mode. The program flash will flash. Select the desired chase via the CHASE button. The respective led will be lit. Select the bank to be copied vie BANK UP/DOWN buttons Press the MUSIC/BANK COPY button to prepare copying Press MIDI/REC button to copy the bank.
  • Page 23 SCENE (Step) INSERT A SCENE: Press and hold the PROGRAM button for about 2 seconds to enter the programming mode. The program flash will flash. Select the desired chase via chase button. The respective led will be lit. Press the DISPLAY button in order to switch the display to step. The display will show the scenes (steps) in the chase.

  • Page 24: Maintenance

    AUTO MODE To select the Auto Mode, press AUTO/DEL button until Auto led is lit Switch off all buttons SCANNERS 112 If no CHASE buttons are pressed, it will run bank automatically. Select the desired bank via BANK UP/DOWN buttons. Press a CHASE button, it will run the case automatically.

  • Page 25: Technical Specifications

    6. - TECHNICAL SPECIFICATIONS  DMX controller  192 control channels for 12 projector each up to 16 channels  6 chase with up to 240 scenes can be programmed  30 banks each up to 8 scenes (240 scenes) ...
  • Page 28 Proel S.p.A. Via alla Ruenia 37/43 64027 Sant'Omero (TE) ITALY Tel. +39 0861 81241 Fax. +39 0861 887862 Mail: info@proel.com Web: www.proel.com...
