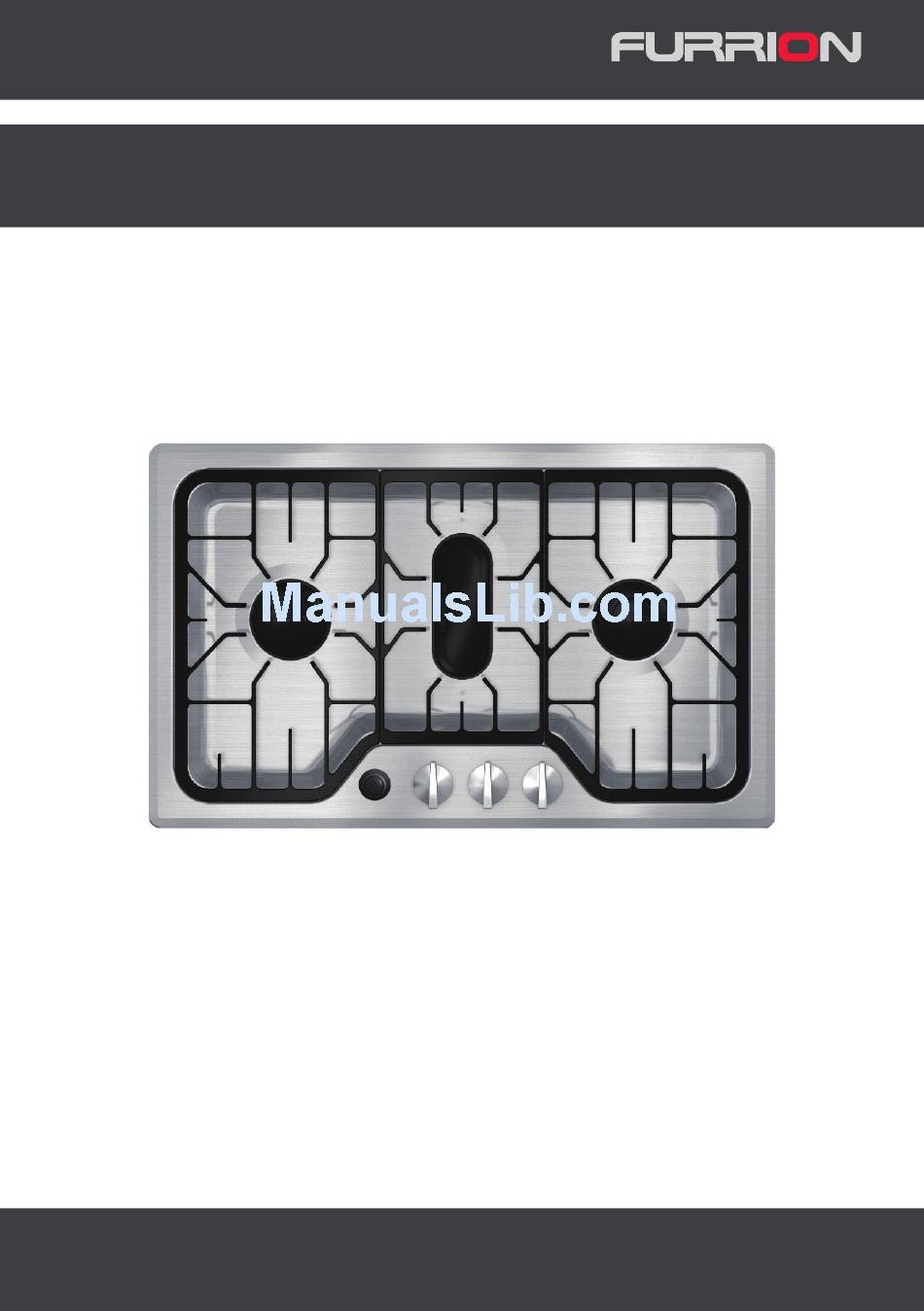

- Page 1 RV Gas Cooktop Operating and Installation Instructions This manual is for use with Furrion FGH4ZSA-SS RV Gas Cooktop Furrion FGH4ZSA-SB RV Gas Cooktop...
-
Page 2: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS WARNING: If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal injury or death. WARNING: NEVER cover any slots, holes or passages in the oven bottom or cover an entire rack with material such as aluminum foil. - Page 3 Furrion FGH4ZSA-SS RV Gas Cooktop Furrion FGH4ZSA-SB RV Gas Cooktop Thank you for your purchase of our Furrion RV cooktop, we hope you will have an enjoyable experience with this product and it provides many memorable mealtimes. With your purchase, you receive one of the best warranties in the RV industry. Take a moment to read the full warranty statement.
-
Page 4: Table Of Contents
Contents Safety Instruction .................... Cooktop Feature Guide .................. Using Your Cooktop..................Getting Started ....................Installation ......................10-12 Igniter Battery Replacement................Technical Specifications................... Trouble Shooting ....................Warranty ......................16-17 Exploded Drawing .................... 18-19... -
Page 5: Safety Instruction
Safety Instruction IMPORTANT SAFETY INSTRUCTIONS WARNING: To reduce the risk of fire, electrical shock, injury to persons, or damage when using the cooktop, reading the user manual before use. All installation must conform with state or other and Standards for Recreational Vehicles, ANSI/NFPA 1192. - Page 6 Safety Instruction • Do not store flammable materials near burners or let grease or other flammable substances accumu- late on this appliance. • Never leave this appliance unattended when in use. Boilovers and greasy spills may smoke or ignite. WARNING: COOKTOP MUST BE SECURED BY THE SEALING TAPE PROVIDED. WARNING: NEVER use this appliance as a space heater to heat or warm the room.
-
Page 7: Cooktop Feature Guide
Cooktop Feature Guide Feature 1 Product Rating Plate (bottom of cooktop) 2 Control Knob 3 Surface Burner (large) 4 Burner Grate 5 Burner Pan 6 Ignite button Gas Cooktop : FGH4ZSA-SS / FGH4ZSA-SB... -
Page 8: Using Your Cooktop
Using your cooktop How to use your cooktop A: Manual electric igniter B, C, D: Gas valve control knob. Lighting the Surface burners: 1, Ensure all cooktop knobs are turned clockwise to the OFF position. 2, Check the main gas supply valve is in the OPEN position. 3, Push and turn cooktop knob 90 deg anti-clockwise to the large flame icon. -
Page 9: Getting Started
The Burner Flame Good Blue Keep your arms and face away from being directly above the cooking area. Look through Yellow the cooking grate and observe the burner's flame below. Blue Yellow Flames should appear similar to the good flame show in diagram right. A good flame should be blue with a yellow tip. -
Page 10: Installation
Installation The appliance must be installed only by a qualifi ed person in compliance with the instructions provided. Please ensure to install this product per manufacturers instructions to avoid harm to persons, animals or damage property. Important: Please ensure the battery or power supply has been removed before any adjustments or maintenance work is completed. - Page 11 Installation Installation for Cooktop (with Furrion FSRI22LA Oven) • Make the cut-out in the countertop per (Fig. B) When marking the cutout, ensure to measure the cut out from the front of the cabinets to ensure the oven vent is in the correct position.
-
Page 12: Installation
Installation Gas connection: Connect the cooktop to a designated gas supply line from the RV main gas line which runs externally under the RV floor. Do not use a existing gas connection inside the RV to supply two appliances. Cooktop must be connected separately, each appliance must have separate isolation valves to render them independent from one another. -
Page 13: Igniter Battery Replacement
Igniter Battery Replacement How to replace your 1.5V AA battery in the igniter: 1. Unscrew igniter by twisting the lower collar of the button 2. Remove the cover and remove the battery 3. Replace the battery with a new AA size 1.5VDC... -
Page 14: Technical Specifications
Technical Specifications Technical Specifications BTU/HR (Left, Central, Right) 7,500 BTU Fuel Propane (LP Gas) Inlet Pressure 10” WCI Min to 13.8” WCI Max Power Input 1.5V AA Battery... -
Page 15: Trouble Shooting
Trouble shooting Important Before you call for service, review this list. It may save you time and expense. The list includes common occurrences that are not the result of defective workmanship or materials in this appliance. Problem Possible cause/solution Surface Control knob has not been completely turned to LITE. -
Page 16: Warranty
Your appliance is covered by a one year limited warranty. For one year from your original date of purchase, Furrion will pay costs for repairing or replacing any parts of this appliance that prove to be defective in materials or workmanship when such appliance is installed, used and maintained in accordance with the provided instructions. -
Page 17: Warranty
Furrion shall not be liable for consequential or incidental damages such as property damage and incidental expenses resulting from any breach of this written limited warranty or any implied warranty. -
Page 18: Exploded Drawing
Exploded Drawing... - Page 19 Exploded Drawing Sealing glue Track flame spreader Bottom tray Valve knob Foam sheet Waterproof ring Right venturi tube Waterproof ring - inner skirt Thermocouple Valve - Clip lock Burner bracket-Round burner 1.5V igniter Burner bracket-Track burner Ignition pin-1 Top panel Ignition pin-2 Sealer (round) Cross/slotted round headed...
- Page 20 Cuisinière àGaz RV Instruction pour l’installation et l’emploi Ce mode d’emploi s’utilise avec les modèles Furrion FGH4ZSA-SS Cuisinière à Gaz RV Furrion FGH4ZSA-SB Cuisinière à Gaz RV...
- Page 21 CONSEILS IMPORTANTS DE SECURITE ATTENTION! Suivre exactement les informations contenues dans ce guide, afin d’éviterde causer un incendie ou une explosion qui pourraient entrainer des dommages matériels, des blessures ou un décès. ATTENTION: Ne pas couvrir ou bloquer les trous de venti- lation ou de couvrir l’ensemble de support avec des matér- iaux tels que du papier d’aluminium.
- Page 22 Furrion FGH4ZSA-SS Cuisinière à Gaz RV Furrion FGH4ZSA-SB Cuisinière à Gaz RV Félicitations pour votre achat de la cuisinière à gaz RV de Furrion. Nous espérons que vous aurez beaucoup de satisfaction avec ce produit et qu’il vous permettra de préparer de nombreux repas mémorables.
- Page 23 INDEX Précautions d’emploi ..................24-25 Description de l’appareil ................Utilisation de la cuisinière................Nettoyage de l’appareil ................... Installation ......................29-31 Remplacement de la pile del’allumage électrique........... Fiche technique....................Dépannage ......................Garantie ....................... 35-36 Description des pièces ..................37-38...
- Page 24 PRECAUTIONS D’EMPLOI PRECAUTIONS IMPORTANTES ATTENTION: Lire le mode d’emploi avant d’utiliser l’appareil pour réduire les risques d’incendie, d’électrocution, de blessures et de dommages matériels. L’installation de l’appareil doit être faite conformément aux Standards pour Véhicules de Recréation/Camping Cars, ANSI/NFPA, 1192. •...
- Page 25 PPRECAUTIONS D’EMPLOI • cet appareil est équipé de brûleurs de différentes tailles. Choisir des casserolesàfond plat, et assez larges pour couvrir le diamètre des brûleurs. Ne jamais utiliser derécipients trop petits. • Ne pas entreposer des matériaux inflammables à proximité des brûleurs et ne pas laisser la graisse ou autre substances inflammables s’accumuler sur cet appareil.
- Page 26 Pression / Test d’étanchéité: testé avec une pression de 11-13.8 WCI Caractéristiques 1 Etiquette duproduit(endessous de la cuisinière) 2 Bouton de commande 3 Surface desbrûleurs 4 Grille pour brûleur 5 Bac du brûleur 6 Bouton d’allumage Surface de la cuisinière a gaz: FGH4ZSA-SS / FGH4ZSA-SB...
- Page 27 Utilisation de la cuisinière Instructions A: Bouton d’allumage électrique manuel B, C, D: Boutons de contrôle du gaz Allumage des brûleurs : 1. Vérifier que les boutons soient tous sur la position OFF, en les tournant vers la droite. 2. Vérifier que la valve d’alimentation en gaz est sur position OPEN. 3.
- Page 28 La flamme du brûleur Good Blue Gardez vos bras et le visage loin d'être directement au-dessus de la zone de cuisson. Yellow Regardez à travers la grille de cuisson et d'observer la flamme du brûleur. Blue Yellow Les flammes doivent ressembler à la bonne émission de flamme dans le droit du diagramme.
- Page 29 Installation L'appareil doit être installé que par une personne qualifi ée conformément aux instructions fournies avec l’appareil. Installer ce produit en suivant exactement les instructions du fabricant afi n d’éviter de blesser personnes et animaux, et pour éviter les dommages matériels. Important: Oter la pile ou l'alimentation électrique avant tout réglage ou entretien de l’appareil Installation de la plaque de cuisson (sans four)
- Page 30 Installation Installation de la plaque de cuisson (avec four Furrion FSRI22LA) • Faire la découpe du plan de travail selon les dimensions indiquées (Fig. B). Mesurer exactement la découpe depuis l’avant du meuble de cuisine, afi n de bien positionner le four.
- Page 31 Installation Raccordement du gaz: Branchez la cuisinière à un tuyau qui est raccordéà l’alimentation principale de gaz du camping car. L’alimentation principale se trouve à l'extérieur, sous le plancher du véhicule. Ne pas utiliser untuyau de raccordement de gaz existant et déjàutiliséà l'intérieur du véhicule pour alimenter deux appareils en même temps.
- Page 32 Remplacement de la pile l’allumage électrique Comment remplacer la pile 1.5V AA de l'allumage: 1. Dévisserle bouton d’allumage en tournant le collier inférieur du bouton 2. Oter le couvercle et retirer la pile 3. Remplacer la pile avec une nouvelle pile de typeAA 1.5VDC...
- Page 33 Fiche technique Fiche technique BTU/HR (Gauche, Centre, Droite) 7,500 BTU Carburant Gaz Propane (LP Gaz) Pression d'entrée 10" WCI Minimum à 13,8" WCI Maximum Puissance absorbée Piles 1.5V AA...
- Page 34 Dépannage Important Consulter cette fiche avant d’appeler un service d’entretien. Ceci vous économisera du temps et de l’argent.Les problèmes courants sont décris ci-dessous. Ces situations ne sont pas causées par un défaut de fabrication ni par des matériaux défectueux. Problem Possible cause/solution Le bouton de la plaque de cuisson n’est pas exactement sur position LITE.
- Page 35 Votre appareil est couvert par une garantie limitée de un an. A compter de la date d'achat originale et pour une période de un an, Furrion paiera les frais de réparation ou de remplacement les pièces de cet appareil qui se révèlent être défectueuses de part des défauts de matériaux ou dans la fabrication lorsque cet...
- Page 36 à un an ou à la période la plus courte autorisée par la loi, tant que celle ci ne couvre pas moins d'un an. Furrion ne sera pas responsable pour les endommagements indirects ou les endommagements accessoires tels que les endommagements matériels et les frais accessoires résultant...
- Page 37 Description des pièces Colle de scellage Ressort inférieur Bac inférieur Doseur/contrôle de la flamme Feuille en mousse Bouton de contrôle Tube à papillon de droite Anneau étanche Thermocouple Anneau étanche - jupe intérieure Tasseau dubrûleur – brûleur circulaire Vanne – bague de serrage Tasseau du brûleur - brûleur du Allumage 1.5V milieu...
- Page 38 Description des pièces...
- Page 40 Furrion reserve the right to alter the information in this document without prior notice. Furrion shall not be liable for technical or editorial errors or omissions contained herein. Furrion se réserve le droit de modifier les informations contenues dans le présent document sans préavis. Furrion ne sera pas responsable des erreurs techniques ou éditoriales ou des omissions contenues dans ce document.
