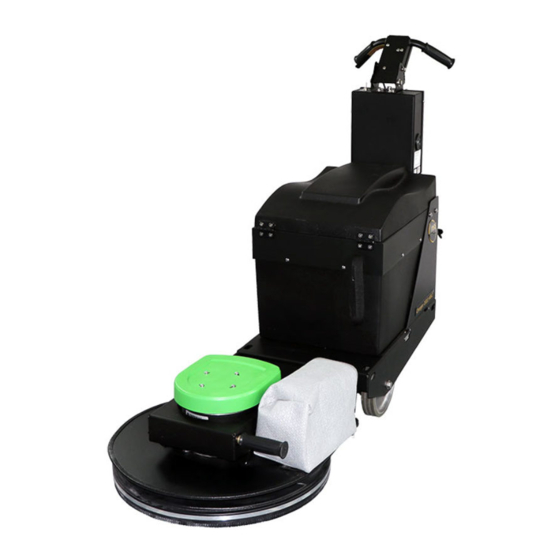

OPERATION MANUAL
CHARGER 2022 ABLT
Original Instructions
Instructions D'origine
Instrucciones Originales

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CHARGER 2022 ABLT and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for NSS CHARGER 2022 ABLT

Summary of Contents for NSS CHARGER 2022 ABLT

  • Page 1 OPERATION MANUAL CHARGER 2022 ABLT Original Instructions Instructions D'origine Instrucciones Originales...

  • Page 2: Important Safety Instructions

     NEVER pick up anything that is burning or smoking, temperatures. such as cigarettes, matches or hot ashes.  NEVER store any items on the machine. ALL REPAIR SERVICE MUST BE PERFORMED BY AN NSS AUTHORIZED DISTRIBUTOR / SERVICE STATION USING ONLY NSS ORIGINAL EQUIPMENT PARTS. SAVE THESE INSTRUCTIONS...
  • Page 3 ALL REPAIR SERVICE MUST BE PERFORMED BY AN NSS AUTHORIZED DISTRIBUTOR/ SERVICE STATION USING ONLY NSS ORIGINAL EQUIPMENT PARTS...

  • Page 4: Noise And Vibration

    CAUTION: This Machine must be moving at all times when the pad is rotating or the floor may be damaged. Transporting the Machine to Work Site NSS recommends transporting the machine to the work site in one of two ways: When the machine is shipped with batteries, the ...

  • Page 5: Machine Components

    MACHINE COMPONENTS Pad System Control Operator Control Column  The control handle is located at the top of the control column and has a handle grip on each side. The pad switch lever is located in front of the right handle grip and activates the pad switch.
  • Page 6 Battery Charger Circuit Breaker The battery charger is located in the middle of the rear  There is one master circuit breaker located on the of the control column. right side of the control column.  This high efficiency battery charger is designed for Brush Head onboard operation.

  • Page 7: Daily Maintenance

     Make sure that the correct pad size is installed. The  When the cord is plugged into an outlet the machine Charger 2022 ABLT requires a (7/8" to 1") X 20" will automatically become disabled or turn off. [(22mm to 25mm) X 50.8cm] pad.

  • Page 8: Opportunity Charging

     Remove dirt build up on the brush along the bottom of pivot points and moving parts. the Flexiwall Shield.  Call an authorized NSS service center for repairs.  A damaged Flexiwall Shield Assembly will greatly reduce dust control capabilities of the machine.

  • Page 9: Every 6 Months (Every 600 Hours)

     Remove the motor cover and guard to expose the on the underside of the cover. carbon brushes.  NSS recommends replacing the battery cables when  Replace carbon brush when they measure ½” [13mm] replacing batteries. or less in length.

  • Page 10: Every 12 Months (Every 1200 Hours)

    If you cannot compress it, it is most likely OK. Pad Pressure Adjustment The NSS Charger 2022 ABLT is preset at the factory for medium duty applications. It can be tuned to your specific application for optimum performance.

  • Page 11: Handle Height Adjustment

    guide rod assembly into the ball joint to increase the Checking the Pad Motor Amperage pad pressure.  Every time an adjustment is made check the amps. This may require a few tries to get it were it should  After the adjustment is made tighten the lock nut and redo the amp test.

  • Page 12: Battery Charger

    NSS factory. The standard battery type, 30%, 60%, 90% and 100%. normally supplied by NSS, is the Flooded (wet) cell lead  Fault Indications. During charging, the charger acid battery. Gel and AGM sealed batteries may also provides feedback about the charge process and any be available at customer request.

  • Page 13: Operating The Battery Charger

    CAUTION: DIFFERENT BATTERY TYPES HAVE Flooded/AGM. EXCEPTION: If your machine was DIFFERENT CHARGING REQUIREMENTS. FAILURE ordered from NSS equipped with Gel batteries, then the TO PROPERLY IDENTIFY YOUR BATTERY TYPE charger was configured for Gel batteries at the factory. AND SET THE CHARGER ACCORDINGLY WILL...
  • Page 14 It is always recommended to replace all batteries in the pack at the same time. Battery Types Crown Part Battery Type NSS Part Number Battery Volts System Volts Amp Hour Number Setting...

  • Page 15: Troubleshooting Chart

    Check tilt switch operation. Replace tilt switch if Tilt switch failure. test failed. Have an authorized NSS Service Station check Carbon Brushes worn or not making contact. carbon brushes and replace if necessary. Pad not centered or torn.
  • Page 16 The deceleration of the pad motor exceeded set Turn machine off and then on. If problem continues battery meter. parameters. call authorized NSS Service Station for service. Fault code F62 appears in Check wiring. Turn machine off and then on. If Wired incorrectly. Internal control system failure.
  • Page 17 MANUEL D’INSTRUCTIONS CHARGER 2022 ABLT Translation from Original Instructions Une Traduction Des Instructions Originales Traducción de las Instrucciones Originales...

  • Page 18: Uso De La Máquina

    Une attention particulière est nécessaire  NE JAMAIS entreposer des articles sur la ma TOUTES LES RÉPARATIONS DOIVENT ÊTRE EFFECTUÉES PAR UN DISTRIBUTEUR/STATION SERVICE AUTORISÉ(E) NSS UTILISANT SEULEMENT DES PIÈCES ORIGINALES NSS. CONSERVER CES INSTRUCTIONS...

  • Page 19: Importantes Instructions De Sécurité

    étincelle pendant le fonctionnement ou le chargement. NE JAMAIS charger dans un endroit bien aéré, loin de toute flamme. TOUJOURS  Toujours utiliser le NSS fourni chargeur avec la GÉNÉRAL tension nominale correcte.  TOUJOURS lire et comprendre toutes les instructions avant d'installer ou de charger les batteries.

  • Page 20: Inspection De La Machine

    être endommagé. Transport de la machine au travail du site NSS recommande de transporter la machine sur le site de travail dans l'une des deux manières: Lorsque la machine est livrée avec des piles, la ...

  • Page 21: Composants De La Machine

    Composants de la Machine Système de contrôle Pad Colonne commande de l'opérateur  La poignée de commande est située au sommet de la colonne de commande et dispose d'une poignée de chaque côté. Le levier de commande de tampon est situé...
  • Page 22 Chargeur de batterie Disjoncteur Le chargeur de batterie est situé dans le milieu de l'arrière de la colonne de commande.  Il ya un disjoncteur principal situé sur le côté droit de  Ce chargeur de batterie à haute efficacité est conçu la colonne de commande.

  • Page 23: Entretien Quotidien

    Consultez votre distributeur local  Vérifiez le cordon du chargeur pour des conducteurs agréé NSS des conseils d'utilisation. électriques exposés et des bouchons endommagés  Soulevez l'avant de la machine jusqu'à la position de avant d'utiliser.
  • Page 24  Appeler un centre de service autorisé pour les réparations NSS. Vérifiez le tuyau de vidange du plateau de batterie Maintenance 90 jours (Toutes les 300 heures) Vérifiez que tout l'entretien quotidien,...

  • Page 25: Retrait De La Batterie

     Retirez le couvercle du moteur et garder pour couverture. exposer les balais de charbon.  NSS recommande de remplacer les câbles de  Remplacer la brosse de carbone quand ils mesurent batterie lors du remplacement des batteries. ½" [13mm] ou moins en longueur.
  • Page 26 être remplacé. Si vous ne pouvez pas compresser, il est fort probable bonne. Réglage de la pression de Pad Le NSS Chargeur 2022 ABLT est préréglé en usine pour des applications moyennes. Il peut être réglé à votre application spécifique pour des performances optimales.
  • Page 27 tige de guidage de ressort dans la rotule pour Vérification de l'ampérage du moteur de pad augmenter la pression du patin.  Chaque fois qu'un ajustement est fait vérifier les amplis. Cela peut nécessiter quelques essais pour obtenir elle était qu'elle devrait être. ...

  • Page 28: Chargeur De Batterie

    Votre appareil a peut-être été commandé avec batteries Gel SEULEMENT. EXCEPTION: Trojan AGM installées à l'usine NSS. Le type de batterie standard, doivent être chargés de la mise Gel. normalement fourni par NSS, est le (humide) de la ...
  • Page 29 / AGM. EXCEPTION: Si votre machine a Le chargeur de batterie est entièrement automatique. Il été ordonné de NSS équipé de batteries au gel, puis le suffit de brancher le chargeur dans une prise murale chargeur a été configuré pour batteries au gel de appropriée, et le chargeur charge les batteries.
  • Page 30 (s) à rejoindre la meute.  La sous les nouvelles ou encore des batteries d'origine. NOTE: Les batteries AGM de Troie doivent être imputés sur le réglage du GEL. Types de batterie NSS Numéro de Crown Numéro Type de Batterie Volts Système Volts...
  • Page 31 Vérifiez les codes d'erreur sur le chargeur de batterie pendant la recharge de la batterie. Endommagé batterie / défectueux. Demandez à un centre de service autorisé NSS vérifier les piles et les remplacer si nécessaire. L'autonomie de la batterie Mauvais réglage du type de batterie sur le Assurer le chargeur est réglé...
  • Page 32 Éteindre la machine et ensuite sur. Si le problème Le code d'erreur F58 apparaît La décélération du moteur de pad dépassé persiste, appelez autorisé Service Station NSS pour dans la jauge de batterie. définir les paramètres. le service.
  • Page 33 MANUAL DE USO CHARGER 2022 ABLT Translation from Original Instructions Une Traduction Des Instructions Originales Traducción de las Instrucciones Originales...

  • Page 34: Manual De Uso

    NUNCA almacene objetos sobre la máquina. cerca de niños o la manipulan niños.  Use SIEMPRE zapatillas o zapatos “antideslizantes” TODO SERVICIO DE REPARACIÓN DEBE SER REALIZADO POR UN DISTRIBUIDOR O UNA ESTACIÓN DE SERVICIO AUTORIZADO CON REPUESTOS ORIGINALES DE NSS. CONSERVE ESTAS INSTRUCCIONES...
  • Page 35 TODO SERVICIO DE REPARACIÓN DEBE SER REALIZADO POR UN DISTRIBUIDOR O UNA ESTACIÓN DE SERVICIO AUTORIZADO CON REPUESTOS ORIGINALES DE NSS.

  • Page 36: Ruido Y Vibraciones

    Maquina Transportando la Maquina al Sitio de Trabajo El NSS recomienda por transportar la máquina al sitio de trabajo de uno de dos modos:  Con el frente de la máquina en la posición de operaciones y el maestro cambian en el de la posición.

  • Page 37: Componentes De La Maquina

    Control de Sistema de COMPONENTES DE LA MAQUINA Almohadilla Columna de Control del Operador  El mango de control es localizado en lo alto de la columna de control y tiene un apretón de mango en cada lado. La palanca de interruptor de almohadilla es localizada delante del apretón de mango derecho y activa el interruptor de almohadilla.
  • Page 38 Cargador de baterías Cortacircuitos El cargador de baterías es localizado en medio del  Hay un cortacircuitos de maestro localizado en el reverso de la columna de control. lado derecho de la columna de control.  Este cargador de baterías de eficacia alto es diseñado para la operación de a bordo.

  • Page 39: Mantenimiento

    1hr o más ya que último recargan. Consulte su distribuidor local autorizado de NSS para  NUNCA deje a la caída de nivel de electrólito recomendaciones sobre la aplicación.
  • Page 40  Chequee que el Cepillo y la Faja de Retención pivotes y a las partes movibles. están instalados adecuadamente.  Llame a un centro de servicio autorizado NSS si  Remueva la suciedad acumulada en el cepillo a lo necesita hacer reparaciones.

  • Page 41: Instalación De Las Baterías

    Cada 6 Meses (Cada 600 Horas) gravedad específica debería estar entre 1.265 y 1.300. Lame a su Distribuidor NSS Autorizado / Centro  Reemplace las baterías cuando sea necesario. de Servicio a fin de que realicen los siguientes Retiro de Batería: servicios.
  • Page 42 Cada 12 Meses (Cada 1200 Horas) Comprobar el amperaje de motor de Pad Lame a su Distribuidor NSS Autorizado / Centro La Charger 2022 ABLT de NSS esta preajustada de Servicio a fin de que realicen los siguientes en la fabrica para aplicaciones de trabajo servicios.
  • Page 43 la máquina tenga amperios altos cuando una  La configuración original de ajuste nueva almohadilla es instalada.  Baje el Motor de Almohadilla en la posición de operaciones y abra la tapa sobre el compartimento de las pilas.  Ponga la abrazadera sobre el Metro de AMPERIO alrededor del alambre (positivo) rojo que viene del paquete de batería a la máquina como mostrado.

  • Page 44: Cargador De Baterías

    Su máquina puede haber sido ordenada con baterías adicionales proveen información acerca del nivel de instaladas en la fábrica de NSS. El estándar de tipo carga de las baterías mientras éstas se están batería, normalmente suministrado por NSS, es el cargando.
  • Page 45 BATERIA TIENEN CARGAR DIFERENTE placa madre de cargador de baterías. EXCEPCION: Si REQUISITOS. El FRACASO para IDENTIFICAR su máquina fue ordenada de NSS equipó con baterías APROPIADAMENTE SU DE TIPO BATERIA, Y de Gel, entonces el corcel fue configurado para baterías PONER EL CORCEL POR CONSIGUIENTE, TENER de Gel en la fábrica.
  • Page 46 Cobrando demasiado el nuevo, o la original restante, las baterías.  Cobrando de menos a la nueva u original restante, las baterías. AJUSTE PARA DE TIPO BATERIA Crown NSS Part AJUSTE PARA DE TIPO Part Number BATERIA Number 4491061 1-1470...
  • Page 47 Haga que un Centro de Servicio autorizado NSS lo chequee y lo El cargador de batería esta dañado. reemplace si es necesario. NO trate de repararlo. Igualar las baterías después de 30 días (inundadas solamente).
  • Page 48 Si el problema continua solicite reparación. Cualquier reparación realizada por una compañía no autorizada anulará la garantía de la máquina. Si necesita ayuda para localizar un centro de servicio autorizado, comuníquese con NSS Enterprises.
  • Page 49 BLANK PAGE PAGE BLANCHE PÁGINA EN BLANCO...
  • Page 50 BLANK PAGE PAGE BLANCHE PÁGINA EN BLANCO...
  • Page 52 ® Enterprises, Inc. 3115 Frenchmens Road Toledo, Ohio 43607 PHONE (419) 531-2121 FAX (419) 531-3761 mailus@nss.com www.nss.com Charger 2022 ABLT Rev Orig 07-09 Rev D 10-15 9092026...
