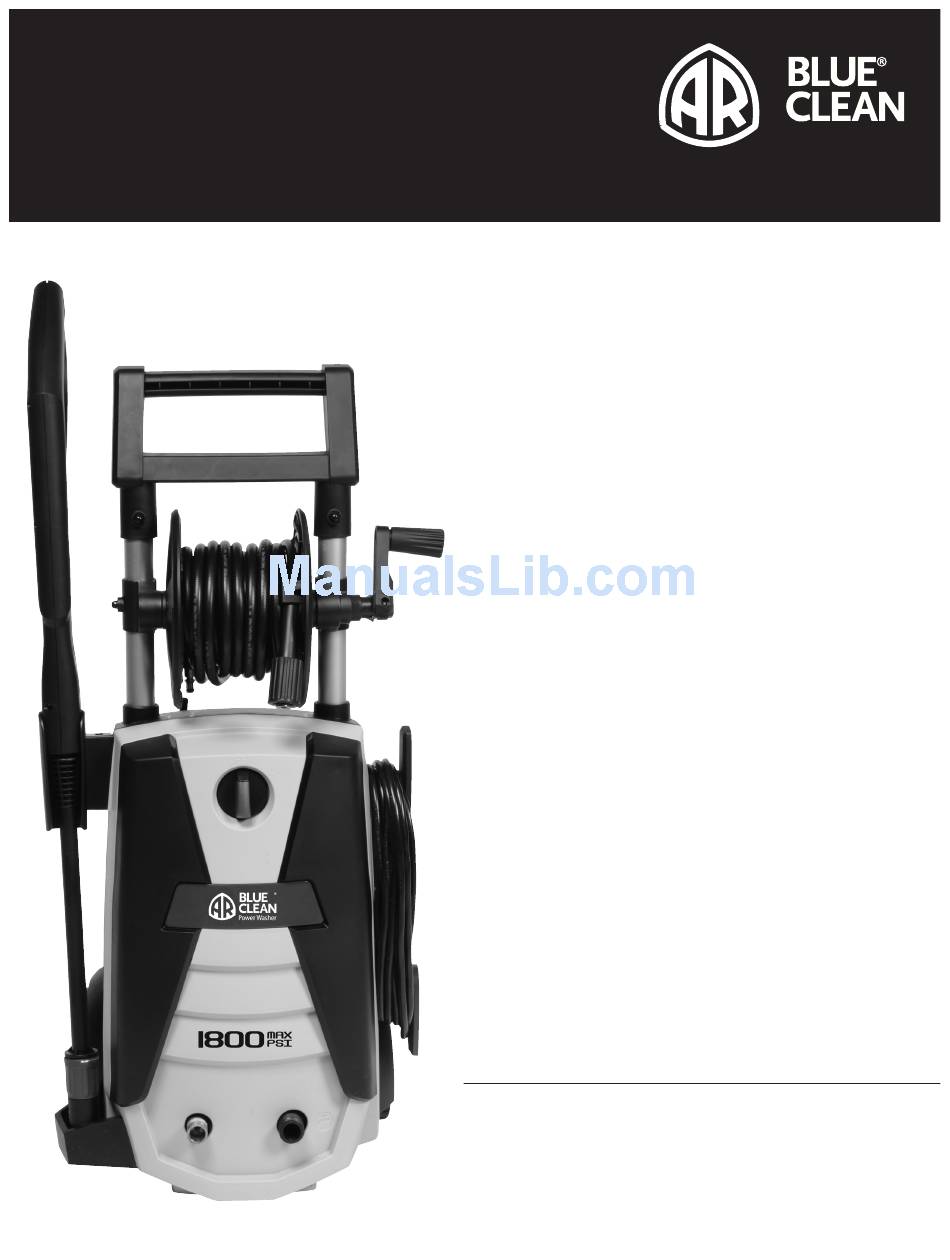

1800 PSI
Electric Pressure Washer
92729-LQ
ASSEMBLY, CARE AND
USE INSTRUCTIONS
Model AR 383 S
READ CAREFULLY
IMPORTANT:
RETAIN THESE INSTRUCTIONS
AND
ATTACH RECEIPT TO MANUAL FOR FUTURE
REFERENCE
Questions, problems, missing parts?
Before returning to your retailer, call our
customer service department at 1-866-235-5112,
8 a.m. - 5:00 p.m., CST, Monday - Friday.
www.arblueclean.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AR 383 S and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Blue Clean AR 383 S

Summary of Contents for Blue Clean AR 383 S

  • Page 1 1800 PSI Electric Pressure Washer ASSEMBLY, CARE AND USE INSTRUCTIONS Model AR 383 S READ CAREFULLY IMPORTANT: RETAIN THESE INSTRUCTIONS ATTACH RECEIPT TO MANUAL FOR FUTURE REFERENCE Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 1-866-235-5112, 8 a.m.

  • Page 2: Table Of Contents

    Pump Saver ........................14 Troubleshooting ....................... 15 Limited Warranty ......................16 Replacement Parts List ....................17 PRODUCT SPECIFICATIONS PRODUCT SPECIFICATIONS SPECIFICATIONS Rated PSI Max GPM Weight Model (lbs/sq. in.) (Gal/per min) Cold Water Volts Amps (lbs.) AR 383 S 1800 ✔...

  • Page 3: Package Contents

    PACKAGE CONTENTS PACKAGE CONTENTS PACKAGE CONTENTS (Hose reel for storage only) O-Rings OFF/O ON/I 1800 PSI PART DESCRIPTION QUANTITY PART DESCRIPTION QUANTITY Power Washer Unit QC Garden Hose Adapter High Pressure Hose High/Low Lance Nozzle Nozzle Cleaning Wire Turbo Lance Nozzle Spray Gun Holster Spray Gun Trigger Lock Nozzle Tray...

  • Page 4: Safety Information

    SAFETY INFORMATION SAFETY INFORMATION SAFETY INFORMATION Please read and understand this entire manual before carefully and only when you are alert. attempting to assemble, operate, or install the product. 10. Watch your balance and footing while using your power washer. Surfaces become slippery when wet This manual contains information that relates to and are extra slippery when using a detergent or PROTECTING PERSONAL SAFETY and PREVENTING...
  • Page 5 34. NEVER use lances or other parts that are not compatible for this specific AR Blue Clean unit. 26. NEVER use hot water with your power washer. It will 35. NEVER use an extension power cord since it defeats overheat and damage the high pressure pump.

  • Page 6: Assembly Instructions

    PREPARATION PREPARATION PREPARATION Before beginning assembly of product, make sure all Tools Required for Assembly (not included): Phillips parts are present. Compare parts with package contents screwdriver list and hardware contents list. If any part is missing or damaged, DO NOT attempt to assemble the product. Estimated Assembly Time: 5 minutes ASSEMBLY INSTRUCTIONS Power Unit Assembly...
  • Page 7 ASSEMBLY INSTRUCTIONS High Pressure Hose Assembly Screw high pressure hose (B) clockwise onto bottom left, when facing the unit, front of power washer unit (A). Pull back collar and insert o-ring post into water outlet far enough so collar can thread onto outlet threads until hand tight.
  • Page 8 ASSEMBLY INSTRUCTIONS Lock Unlock Locking Spray Gun (before Lance installation) To lock the trigger of the spray gun (K), aim the gun igh/Low Nozzle Lance and Turbo Nozzle Lance away from you and push the lock button from right to Installation left.

  • Page 9: Operating Instructions

    ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS Push the QC garden hose adapter (G) onto the clear Attach a garden hose to QC garden hose adapter (G). quick connect (F). It will “click” into place. Do not pull the blue sleeve back while pushing QC garden hose Note: Flush out garden hose before connecting adapter (G) onto clear quick connect (F).
  • Page 10 OPERATING INSTRUCTIONS OPERATING INSTRUCTIONS OFF/0 OFF/0 ON/I ON/I • Turn the power switch to the “ON” (|) position. The unit will turn on for 1 - 2 seconds and shut off. This is a normal function of the auto start feature. Squeeze the spray gun trigger to begin pressure washing.
  • Page 11 OPERATING INSTRUCTIONS OPERATING INSTRUCTIONS IMPORTANT: When applying detergent using low OUT position pressure spray, the variable spray head must be set for the “Pencil Stream”. This is when the metal blades in front of the nozzle are wide open so the detergent spray is not constricted.
  • Page 12 OPERATING INSTRUCTIONS OPERATING INSTRUCTIONS OPERATING INSTRUCTIONS Operation Tips • If you hear the motor run intermittently when the trigger is not being squeezed, that is normal. The pump is priming itself so it is ready to operate when the trigger is squeezed. Turn off the power washer if not being used after five minutes.

  • Page 13: Care And Maintenance

    CARE AND MAINTENANCE Detergents Cleaning Nozzles • Use detergents designed for power washers. These • A clogged or partially clogged nozzle can cause can be purchased online at our website www. significant reduction of water pressure coming out arblueclean.com. Hardware stores or home centers of the nozzle and/or cause the unit to pulsate while also have power washer detergents for different spraying.

  • Page 14: Pump Saver

    ALL climates. It also assists with Note: Instructions on Pump Saver Bottle are generic and protection from internal corrosion. The Blue Clean part # not model specific. is: PW64511 (16oz. bottle). Order online at www.arblueclean.com...

  • Page 15: Troubleshooting

    TROUBLESHOOTING If you have any questions regarding the product, please call customer service at 1-866-235-5112. PROBLEM CORRECTIVE ACTION Unit will not turn on. 1. The GFCI module on the end of the power cord must be plugged directly into an outlet. 2.

  • Page 16: Limited Warranty

    CARE AND MAINTENANCE TROUBLESHOOTING PROBLEM CORRECTIVE ACTION The power washer 1. It sounds like your power washer is working just fine. When the water is connected, turns on for 2 the accessories are assembled properly, and the power switch is turned on, the power seconds, shuts off, washer may turn on for 1 - 2 seconds to prime the pump.

  • Page 17: Replacement Parts List

    REPLACEMENT PARTS LIST For replacement parts, call our customer service department at 1-866-235-5112, 8 a.m. - 5:00 p.m., CST, Monday - Friday or order online at www.arblueclean.com PW909104K PART DESCRIPTION PART # PART DESCRIPTION PART # Detergent Tank (28 oz.) PW4220020 Clear Quick Connect PW3082130 Filter...
  • Page 18 1800 PSI LAVEUSE À PRESSION ÉLECTRIQUE GUIDE D'ASSEMBLAGE, D'ENTRETIEN ET D'UTILISATION Modèle AR 383 S LIRE ATTENTIVEMENT IMPORTANT : CONSERVER CE GUIDE ET INSÉRER LA FACTURE DANS LE GUIDE POUR RÉFÉRENCE ULTÉRIEURE. Questions, problèmes, pièces manquantes? Avant de retourner l'appareil chez le marchand, contactez notre service à...

  • Page 19: Spécifications Du Produit

    Garantie limitée ....................... 33 Liste des pièces de rechange ..................34 SPÉCIFICATIONS DU PRODUIT SPÉCIFICATIONS Modèle Débit Eau froide Volts Poids nominale maximum (kg) (k/cm2) (Litre/min) (lb) (lb/po2) (Gal./min) AR 383 S 5 268 4,92 11,79 ✔ (1 800) (1,3) (26)

  • Page 20: Contenu De L'emballage

    CONTENU DE L'EMBALLAGE CONTENU DE L'EMBALLAGE Enrouleur, pour range- (Hose reel for ment uni- storage only) quement O-Rings OFF/O ON/I 1800 PSI PIÈCE DESCRIPTION QUANTITÉ PIÈCE DESCRIPTION QUANTITÉ Laveuse à pression Adaptateur de tuyau d’arro- sage rapide Tuyau à haute pression Buse de lance HP et BP Tige de nettoyage de la buse...

  • Page 21: Consignes De Sécurité

    SAFETY INFORMATION CONSIGNES DE SÉCURITÉ CONSIGNES DE SÉCURITÉ Assurez-vous de lire et de comprendre l’intégralité du 10. Toujours garder une position stable et sûre pendant présent manuel avant de tenter d’assembler, d’utiliser ou l'utilisation de la laveuse à pression. Les surfaces d’installer le produit.
  • Page 22 34. NE JAMAIS utiliser une lance ou un autre composant qui n'est pas compatible avec ce modèle 26. NE JAMAIS utiliser d'eau chaude dans la laveuse d'appareil AR Blue Clean. à pression. Cela aura pour effet de surchauffer la 35. NE JAMAIS brancher une rallonge au cordon pompe à...

  • Page 23: Instructions D'assemblage

    PRÉPARATION PRÉPARATION ASSEMBLY INSTRUCTIONS Avant de commencer l'assemblage de l'appareil, Outil nécessaire pour l'assemblage (non compris) : assurez-vous que toutes les pièces sont dans Tournevis cruciforme l'emballage. Comparez les pièces à la liste des pièces et du matériel. Dans le cas où une pièce est manquante ou endommagée, N'ESSAYEZ PAS d'assembler l'appareil.
  • Page 24 INSTRUCTIONS D’ASSEMBLAGE Assemblage du tuyau à haute pression Vissez le tuyau à haute pression (B) dans le sens horaire sur le raccord situé en bas à gauche, sur la face avant (A) de l’appareil. Retirez le collier vers l'arrière et insérez l'embout dans la sortie d'alimentation en eau suffisamment profondément de sorte que le collier puisse être vissé...
  • Page 25 ASSEMBLY INSTRUCTIONS INSTRUCTIONS D'ASSEMBLAGE Verrouillage Lock Déverrouillage Unlock Verrouillage du pistolet pulvérisateur (avant l'installation de la lance). Installation de la lance à buse P et BP et de la lance Pour verrouiller la gâchette du pistolet pulvérisateur (K), à buse Turbo pointez le pistolet loin de vous et déplacez le bouton Alors que le pistolet pulvérisateur (K) est verrouillé, de sûreté...

  • Page 26: Mode D'emploi

    INSTRUCTIONS D'ASSEMBLAGE Enfoncez le raccord rapide du tuyau d’arrosage (G) sur le raccord rapide transparent (F). Un clic se fait en- Reliez un tuyau d'arrosage à l’adaptateur rapide de tendre indiquant qu'ils sont en place. Ne tirez pas vers tuyau d'arrosage (G). l’arrière la bague bleue du raccord rapide (G) lorsque vous l’enfoncez sur le raccord rapide transparent (F).
  • Page 27 OPERATING INSTRUCTIONS MODE D'EMPLOI OFF/0 OFF/0 OFF/0 OFF/0 ON/I ON/I ON/I ON/I • Placez l’interrupteur à la position « ON » (|). L'appareil se met en marche pendant une à deux secondes et s'arrête. Il s'agit du fonctionnement normal du mode de mise en marche automatique. Appuyez sur la gâchette du pistolet pulvérisateur pour commencer le lavage à...
  • Page 28 OPERATING INSTRUCTIONS MODE D’EMPLOI IMPORTANT : Lorsque vous appliquez le détergent Position OUT OUT position avec le jet à basse pression, la buse à jet variable doit être réglée à jet étroit. À ce moment-là, les lames métalliques au devant de la buse sont grandes ouvertes afin que le jet de détergent ne soit pas Position OUT OUT position...
  • Page 29 OPERATING INSTRUCTIONS MODE D’EMPLOI MODE D'EMPLOI Conseils d'utilisation • Il est normal d'entendre le moteur tourner par intermittence, même lorsque la gâchette n'est pas enfoncée. C'est la pompe qui s'amorce pour être en mesure de fonctionner lorsqu'on appuie sur la gâchette. Éteignez la laveuse à...

  • Page 30: Entretien Et Maintenance

    ENTRETIEN ET MAINTENANCE Détergents Nettoyage des buses • Utilisez un détergent conçu pour les laveuses à • Une buse obstruée ou partiellement obstruée peut pression. Vous pouvez l’acheter en ligne à l’adresse provoquer une importante réduction de la pression www.arblueclean.com. Les quincailleries ou centres d’eau à...

  • Page 31: Protecteur De Pompe

    à également à protéger l’appareil de la corrosion interne. pression. Le numéro de pièce Blue Clean est le : PW64511 3) Mettez l’appareil en marche. Éteignez la laveuse (bouteille 16 oz). Commandez en ligne à l’adresse www.

  • Page 32: Dépannage

    DÉPANNAGE Pour toute question concernant le produit, communiquez avec le service à la clientèle au 1 866 235-5112. PROBLÈME MESURE CORRECTRICE L’appareil ne se met 1. Le disjoncteur de fuite de terre à l’extrémité du cordon d'alimentation doit être branché pas en marche.

  • Page 33: Garantie Limitée

    DÉPANNAGE PROBLÈME MESURE CORRECTRICE La laveuse à pression 1. Il semble que votre laveuse à pression fonctionne parfaitement bien. Lorsque l’eau est se met en marche raccordée, que les accessoires sont correctement assemblés et que l’interrupteur est pendant deux à la position marche, la laveuse à pression se met en marche pendant 1 à 2 secondes secondes, s’arrête pour amorcer la pompe.

  • Page 34: Liste Des Pièces De Rechange

    LISTE DES PIÈCES DE RECHANGE Pour commander des pièces de rechange, communiquez avec le service à la clientèle au 1 866 235-5112, de 8 h à 17 h, HNC, du lundi au vendredi ou en ligne au www.arblueclean.com. PW909104K PIÈCE DESCRIPTION NO DE PIÈCE PIÈCE...
  • Page 35 1800 PSI Lavadora a presión eléctrica INSTRUCCIONES DE MONTAJE, CUIDADO Y USO Modelo AR 383 S LEA CUIDADOSAMENTE IMPORTANTE: GUARDE ESTAS INSTRUCCIONES Y ADJUNTE EL RECIBO AL MANUAL PARA FUTURAS REFERENCIAS ¿Preguntas, problemas, piezas faltantes? Antes de la devolución al distribuidor, llame a nuestro Departamento de Servicio al Cliente al 1-866-235-5112, 8:00 a.

  • Page 36: Especificaciones Del Producto

    Garantía limitada .......................... 50 Lista de piezas de repuesto ......................51 ESPECIFICACIONES DEL PRODUCTO ESPECIFICACIONES Modelo Capacidad PSI Máx. GPM Agua fría Voltios Amperios Peso (kg) (lb) (kg/cm (Litro/min) (lb/pulgada (gal/por min) AR 383 S 5,268 (1,800) 4.92 (1.3) 11.79 (26) ✔...

  • Page 37: Contenido Del Paquete

    CONTENIDO DEL PAQUETE CONTENIDO DEL PAQUETE Carrete de manguera para alma- cenamiento (Hose reel for únicamente storage only) O-Rings OFF/O ON/I 1800 PSI PIEZA DESCRIPCIÓN CANTIDAD PIEZA DESCRIPCIÓN CANTIDAD Unidad de la lavadora a presión Adaptador de manguera de jardín QC Manguera de presión alta Boquilla de la lanza alta/baja Alambre de limpieza de boquilla...

  • Page 38: Información De Seguridad

    SAFETY INFORMATION INFORMACIÓN DE SEGURIDAD INFORMACIÓN DE SEGURIDAD Lea y comprenda este manual completo antes de intentar 9. NO utilice la lavadora a presión cuando se encuentre montar, operar o instalar el producto. bajo la influencia del alcohol o de drogas. Utilice esta herramienta a presión cuidadosamente y solo cuando Este manual contiene información relacionada con la esté...
  • Page 39 34. NUNCA utilice lanzas ni otras piezas que no sean 26. NUNCA use agua caliente con la lavadora a presión. Esto compatibles con esta unidad AR Blue Clean específica. sobrecalentará y dañará la bomba de presión alta. 35. NUNCA utilice un cable de alimentación de extensión 27.

  • Page 40: Instrucciones De Montaje

    PREPARACIÓN PREPARACIÓN PREPARATION Antes de comenzar el montaje del producto, asegúrese Herramientas requeridas para el montaje (no incluidas): de que todas las piezas estén presentes. Compare las Destornillador Phillips piezas con la lista de contenido del paquete y la lista de aditamentos.
  • Page 41 INSTRUCCIONES DE MONTAJE Montaje de la manguera de presión alta Atornille la manguera de presión alta (B) hacia la derecha en la parte inferior izquierda, estando frente a la unidad de la lavadora a presión (A). Tire hacia atrás el collarín e inserte la varilla del empaque de anillo en la salida de agua lo suficiente para que el collarín se pueda enroscar en la salida hasta que esté...
  • Page 42 INSTRUCCIONES DE MONTAJE Bloquear Lock Desbloquear Unlock Bloquear la pistola rociadora (antes de la instalación de Instalación de la lanza de la boquilla turbo y lanza de la lanza) boquilla Alta/baja Para bloquear el gatillo de la pistola rociadora (K), apunte Mientras la pistola rociadora (K) está...

  • Page 43: Instrucciones De Operación

    ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE Empuje el adaptador de la manguera de jardín QC (G) sobre la conexión rápida transparente (F). Este hará “clic” en su Acople una manguera de jardín al adaptador de manguera de lugar. No jale la funda azul hacia atrás mientras empuja el jardín QC (G).
  • Page 44 OPERATING INSTRUCTIONS INSTRUCCIONES DE OPERACIÓN OFF/0 OFF/0 OFF/0 OFF/0 ON/I ON/I ON/I ON/I • Gire el interruptor de alimentación a la posición “ON” (|). La unidad se encenderá durante 1 o 2 segundos y se apagará. Este es un procedimiento normal de la función de arranque automático.
  • Page 45 OPERATING INSTRUCTIONS INSTRUCCIONES DE OPERACIÓN IMPORTANTE: Cuando aplique detergente con el rociado Posición OUT OUT position (hacia afuera) de presión baja, la cabeza de rociado variable se debe establecer para “Flujo de lápiz”. Esto ocurre cuando las aspas de metal en la parte delantera de la boquilla se abren Posición OUT completamente para que el rociado de detergente no se OUT position...
  • Page 46 OPERATING INSTRUCTIONS INSTRUCCIONES DE OPERACIÓN INSTRUCCIONES DE OPERACIÓN Consejos para la operación • Si escucha que el motor funciona de forma intermitente cuando no se aprieta el gatillo, eso es normal. La bomba se está purgando para que esté lista para funcionar cuando se apriete el gatillo.

  • Page 47: Cuidado Y Mantenimiento

    CUIDADO Y MANTENIMIENTO Detergentes Limpieza de las boquillas • Utilice detergentes diseñados para lavadoras a presión. • Una boquilla obstruida o parcialmente obstruida puede Estos se pueden comprar en línea en nuestro sitio web ocasionar una reducción significativa de la presión del www.arblueclean.com.

  • Page 48: Protector De La Bomba

    TODOS los climas. También ayuda a proteger 3) Conecte la alimentación. Apague la lavadora a presión tan contra la corrosión interna. El N.° de pieza de Blue Clean es: pronto como el protector de la bomba comience a salir de PW64511 (botella de 16 onzas).

  • Page 49: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS Si tiene alguna pregunta sobre el producto, llame a Servicio al cliente al 1-866-235-5112. PROBLEMA ACCIÓN CORRECTIVA La unidad no enciende. 1. El módulo del GFCI en el extremo del cable de alimentación se debe conectar directamente a una toma de corriente.

  • Page 50: Garantía Limitada

    SOLUCIÓN DE PROBLEMAS PROBLEMA ACCIÓN CORRECTIVA La lavadora a presión 1. Parece que la lavadora a presión trabaja muy bien. Cuando se conecta el agua, los accesorios se enciende por están montados apropiadamente y el interruptor de alimentación está en on, la lavadora a 2 segundos, se apaga presión puede encender por 1 o 2 segundos para purgar la bomba.

  • Page 51: Lista De Piezas De Repuesto

    LISTA DE PIEZAS DE REPUESTO Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al cliente al 1-866-235-5112, de 8:00 a.m. - 5:00 p.m., hora estándar del centro, de lunes a viernes o realice su pedido en línea en www.arblueclean.com PW909104K PIEZA DESCRIPCIÓN...
