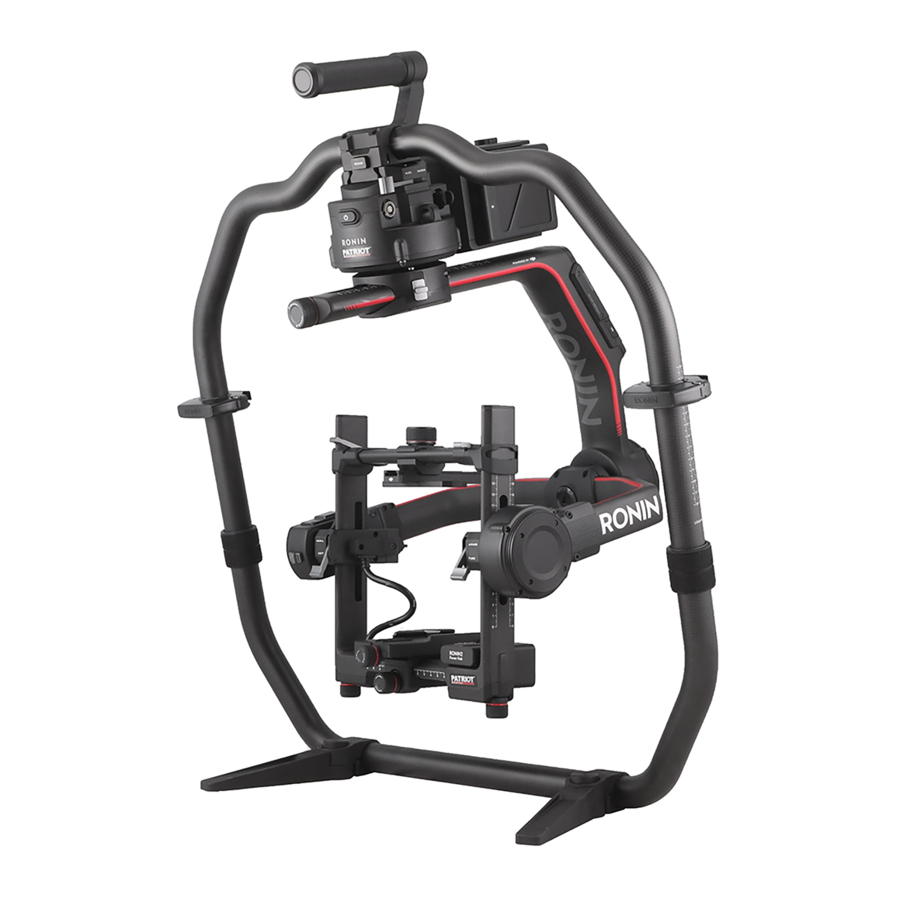

RONIN 2
Quick Start Guide
快速入门指南
V1.0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RONIN 2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for dji RONIN 2

Summary of Contents for dji RONIN 2

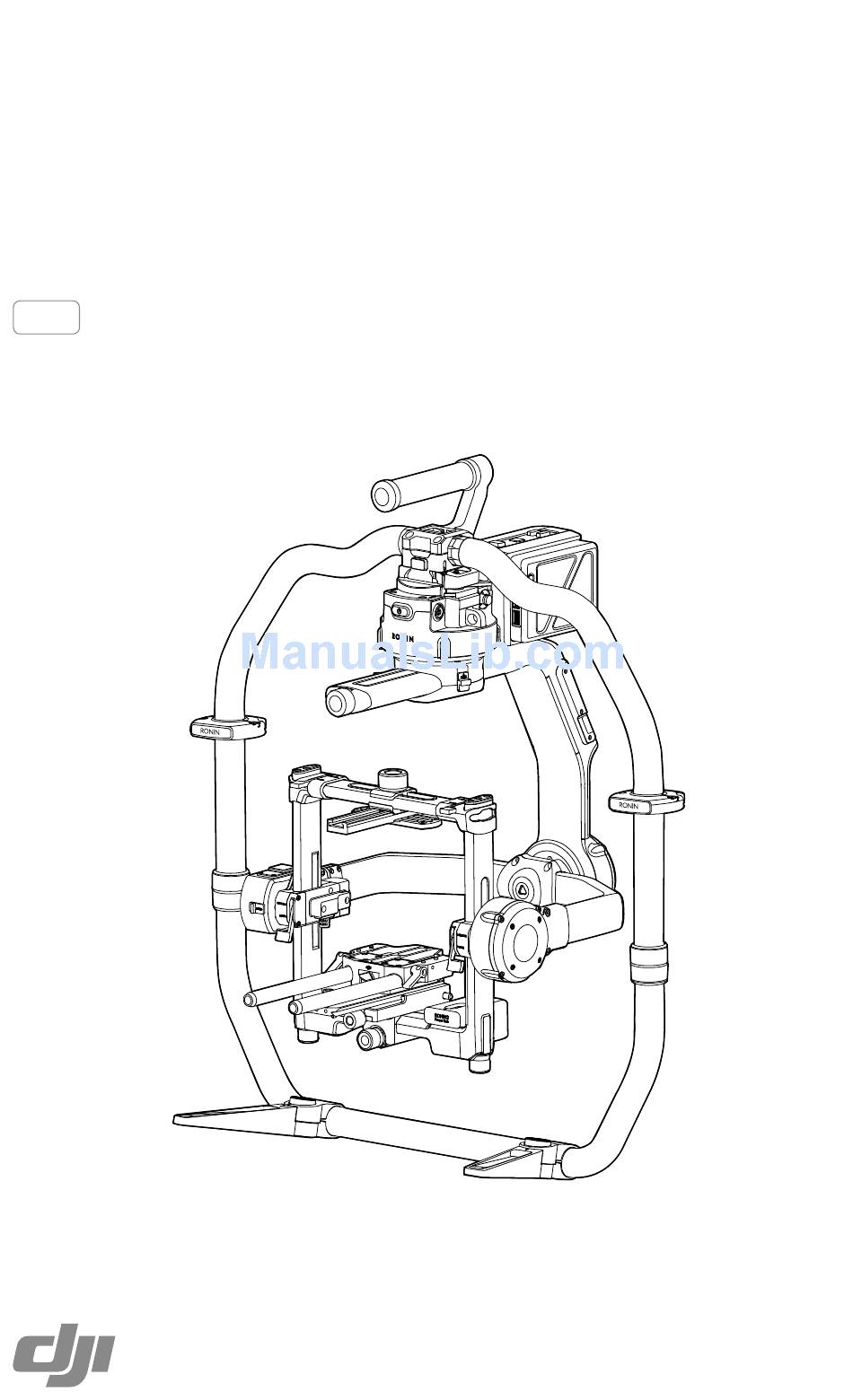

  • Page 1 RONIN 2 Quick Start Guide 快速入门指南 V1.0...
  • Page 2 Contents Quick Start Guide 快速入门指南...

  • Page 3: Ronin 2 Diagram

    21. 14.4 V P-Tap Port 22. 22.8 V DC-Out Port 23. Built-in Touch Panel 24. Built-in Antennas 25. D-Bus Port 26. 14.4 V Accessory Power Port 27. DC-In Port 28. 14.4 V Accessory Power Port © 2017 DJI OSMO All Rights Reserved.

  • Page 4: Remote Controller

    B. Charge the Batteries Use the provided Charging Hub to fully charge the Ronin 2 Intelligent Batteries before first time use. a. Press the Release button and open the corresponding charging port cover. b. Insert the Intelligent Battery into the charging port to begin charging.

  • Page 5: Mounting The Camera

    A. Attach the Camera Top Cross Bar to the camera. B. Attach the 15 mm Rod and the Focus Rod Mount to the camera. C. Attach the Camera Base Plate to the camera. © 2017 DJI OSMO All Rights Reserved.
  • Page 6 45 degrees upwards or downwards. c. Tighten the securing knob and toggle the lever to the lock position. d. Lock the tilt axis. © 2017 DJI OSMO All Rights Reserved.
  • Page 7 45 degrees while lifting up one side of the Grip. c. Tighten the lever © 2017 DJI OSMO All Rights Reserved.

  • Page 8: Built-In Touch Panel Settings

    B. Attach the battery mount to the gimbal until the Release button is engaged. C. Make sure you unlock the pan, tilt, and roll axis before powering on the Ronin 2. Press and hold the Power button on the gimbal or battery mount to turn on the Ronin 2.

  • Page 9: Remote Controller Operation

    FCC: ≤25 dBm; CE: ≤14 dBm; SRRC: ≤14 dBm Operating Temperature -4° to 122° F (-20° to 50° C) For more information, read the User Manual: http://www.dji.com/ronin-2 ※This content is subject to change without prior notice. © 2017 DJI OSMO All Rights Reserved.
  • Page 10 RONIN 2 快速入门指南 Ronin 2 认识 1. 云台快拆接口 2. 手持环 3. SDI-OUT 输出接口 4. 电源按键 1 5. 14.4 V 电源 / 配件输出接口 6. 平移轴电机 7. 摄影机顶部固定板 8. 内置 GPS 9. SDI-IN 输入接口 10. 15 mm 导管及固定组件 11. 摄影机底部固定板 12. 电源分配模块...
  • Page 11 13. 录影按键 7. 跟随模式切换开关 14. USB Type-C 接口 准备 A. 下载 RONIN 2 App 和观看教学视频 请在软件商店或使用移动设备扫描二维码下载 Ronin 2 App。 请在 DJI 官网观看 Ronin 2 教学视频 http://www.dji.com/cn/ronin-2 Ronin 2 App B. 充电 使用标配充电管家给智能电池充电。 a. 按下充电管家顶部按键，打开充电接口保护盖。 b. 对准电池与充电管家的电池导轨，插入电池。 使用 USB 充电器，通过遥控器 USB Type-C 接口给遥控器充电。...
  • Page 12 RONIN 2 快速入门指南 智能电池电量指示灯全部熄灭且充电管家顶部的指示灯绿灯常亮表示电已充满，同时伴随声音提示。遥 控器电量指示灯熄灭表示电已充满。 充电完成后，按住充电管家顶部，然后移除电池。 安装云台主体与手持环 A. 按压手持环脚架圆形按钮，同时展开脚架；将手持环上下两部分衔接，旋转拧紧。 B. 云台主体出厂时平移、横滚、俯仰轴均为锁定状态，安装之前可先将横滚轴和俯仰轴解锁并调整图示 状态，再分别锁住横滚轴和俯仰轴。 C. 打开锁扣 ，按图示方向将云台主体水平嵌入手持环 。当安全锁弹起锁紧，扣紧锁扣。 D. 打开锁扣 ，拆下上部横杆 ，方便安装摄影机。 平移轴机械锁 俯仰轴机械锁 横滚轴机械锁 安装摄影机 A. 安装摄影机顶部固定板。 B. 安装 15 mm 导管及固定组件。 C. 安装摄影机底部固定板。 © 2017   大疆灵眸  版权所有...
  • Page 13 RONIN 2 快速入门指南 D. 将摄影机嵌入安装底座 ，当安全锁弹起锁紧，扣紧锁扣 。 E. 安装横杆，拧紧旋钮 ，扣紧锁扣 ，使其与摄影机顶部固定板固定。 横滚轴力臂可伸缩，若发现摄影机安装空间不足，可拧松力臂两侧螺丝后伸长力臂。 摄影机安装完成后，请先连接 SDI 视频线与摄影机供电线，安装跟焦器并连接供电接口后再进行平衡调节。 平衡调节 A. 俯仰轴的垂直平衡调节 a. 解锁俯仰轴。翻转摄影机使得镜头垂直朝上。 b. 打开锁扣 ，旋转左右微调旋钮 调整摄影机位置。 c. 锁紧锁扣 。摄影机镜头垂直朝上时能稳定停留代表已调节平衡。 B. 俯仰轴的前后平衡调节 a. 翻转摄影机使镜头朝前。 b. 打开锁扣 ，拧松固定旋钮 。旋转微调旋钮 调整摄影机位置。 c. 拧紧固定旋钮 。使摄影机向上或向下倾斜 45°，若摄影机能稳定停留，表示已调...
  • Page 14 RONIN 2 快速入门指南 C. 横滚轴的平衡调节 a. 解锁横滚轴。 b. 打开锁扣 ，拧松固定旋钮 。旋转微调旋钮 调整摄影机位置。 c. 拧紧固定旋钮 。使摄影机向左或向右倾 斜 45°，若摄影机能稳定停留，表示已调 ，锁紧锁扣 节平衡。 d. 锁定横滚轴。 横滚轴调平过程中，拧松固定旋钮的时候可能由于重力原因造成摄影机前后位移，此时需检查俯仰轴平 衡状态。若不平衡，拧松固定旋钮，修正产生的位移即可。 D. 平移轴的平衡调节 * 在车载或航拍等高速场景拍摄时，建议先安装高速拍摄吸振器，再调节平移轴平衡。按图示套入吸振 器，拧紧螺丝即可。 a. 解锁平移轴。抬起手持环一侧，观察摄影机倾斜方向。 b. 打开锁扣 ，旋转平移轴微调旋钮 调整摄影机位置。 c. 锁紧锁扣 。抬起手持环一侧，旋转云台 45°，若云台平移轴静止不动，表示已调节平衡。 © 2017   大疆灵眸  版权所有...
  • Page 15 RONIN 2 快速入门指南 安装电池与激活 A. 将智能电池嵌入电池仓导轨后推到底，直至电池锁紧按键弹起锁紧。 B. 将电池仓推入云台电池接口，直至电池仓锁紧按键弹起锁紧。 C. 开启云台电源之前，分别将云台三轴解锁。长按电池仓电源按键或 Ronin 2 电源按键，开启云台。 D. 开启移动设备上的蓝牙功能。 E. 运行 Ronin 2 App，按提示激活 Ronin 2。激活过程中需连接互联网。 云台控制面板参数设置 A. 选择挂载模式，屏幕显示为 手持、 车载、 飞行或 三脚架模式。 FPV 或 B. 选择跟随模式，屏幕显示为 锁定、 跟随、 回中模式。 0º C. 进入电机 (Motor) 设置，选择自动校准 (Auto Tune)。可以...
  • Page 16 RONIN 2 快速入门指南 遥控器操作 A. 长按电源按键开启遥控器电源，遥控器状态指示灯绿灯常亮表示连接正常。 B. 设置摇杆控制速度。 C. 选择跟随模式。 D. 选择配置参数。 E. 上下推动摇杆控制俯仰轴转动，左右推动摇杆控制平移轴转动。旋转横滚轴旋钮控制横滚轴转动。 TILT ROLL － ＋ － ＋ － ＋ ROLL MODE PROFILE Free Default Follow User 1 Recenter User 2 RONIN POWERED BY 若遥控器状态指示灯红灯常亮，表示未与云台连接，需要与云台对频。对频步骤：在云台控制面板设置 界面选择对频，于 30 秒内同时按下 C1、C2 和录影按键直至发出“嘀 - 嘀 - 嘀”提示音后松手，等待状...
  • Page 19 DJI Support 技术支持 http://www.dji.com/support RONIN is a trademark of DJI OSMO. Copyright © 2017 DJI OSMO All Rights Reserved. Printed in China. YC.BZ.SS000070.01...
