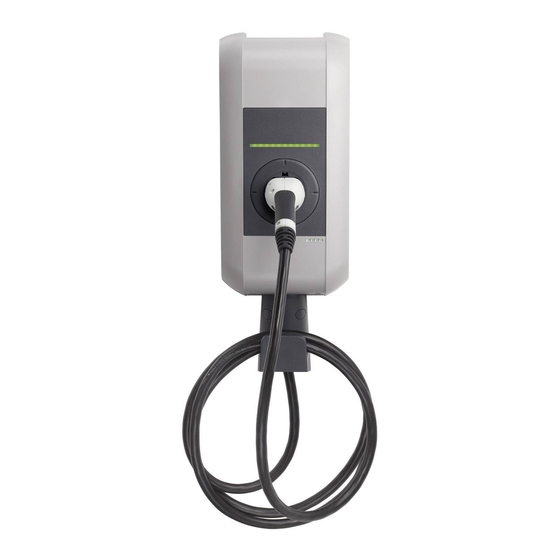

Page 1 KeContact P20 / P30 User manual...
Page 2 Specifications are subject to change due to ongoing technical development. No guarantee is offered in respect of any of the specifica- tions given here. All rights reserved. All intellectual property, including trademarks and copyrights, are the property of their respective owners. Any unauthorized use thereof is strictly prohibited. KEBA AG, Postfach 111, Gewerbepark Urfahr, A-4041 Linz, www.keba.com/emobility...
Page 3 Language Deutsch..............................English ..............................Français ..............................Italiano ..............................Español ..............................Dansk ............................... Português..............................Nederlands.............................. Norsk ................................ Svensk ..............................Suomi ............................... Polski................................ ελληνικά..............................Türkçe ..............................中国 ................................en - 3/200...
Page 5: Table Of Contents
Inhalt Inhalt Wichtige Informationen ...................... 6 Handbuchhinweise...................... 6 Produkthinweise...................... 7 Sicherheitshinweise ....................... 8 Bestimmungsgemäßer Gebrauch .................. 9 Zu diesem Handbuch..................... 9 Benutzung der Stromladestation .................. 10 Status LED .......................... 11 Display............................ 12 Display Informationen .................... 12 Störungsbehebung ....................... 13 Wartung .......................... 16 Reinigung........................
Page 6: Wichtige Informationen
Wichtige Informationen Wichtige Informationen Handbuchhinweise Hinweise zu diesem Handbuch Im Handbuch finden Sie an verschiedenen Stellen Hinweise und Warnungen vor möglichen Gefahren. Die verwendeten Symbole haben folgende Bedeutung: WARNUNG! Bedeutet, dass Tod oder schwere Körperverletzung eintreten können, wenn die entspre- chenden Vorsichtsmaßnahmen nicht getroffen werden.
Page 7: Produkthinweise
Wichtige Informationen Produkthinweise Das Gerät trägt das CE-Zeichen. Die entsprechende Konformitätserklärung liegt bei KEBA AG auf. Entsorgungshinweis Das Symbol der durchgestrichenen Abfalltonne bedeutet, dass Elektro- und Elektronikgeräte in- klusive Zubehör getrennt vom allgemeinen Hausmüll zu entsorgen sind. Hinweise befinden sich auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung.
Page 8: Sicherheitshinweise
Personen die aufgrund fachlicher Ausbildung, Kenntnis und Erfahrung sowie Kenntnis der einschlägigen Normen, die übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen können. Nichtbeachtung der Sicherheitshinweise kann zu Lebensgefahr, Verletzungen und Schäden am Gerät führen! KEBA AG lehnt jede Haftung für daraus resultierende Ansprüche ab! 8/200 - de...
Page 9: Bestimmungsgemäßer Gebrauch
Zu diesem Handbuch Dieses Handbuch und die beschriebenen Funktionen sind gültig für Geräte des Typs: ● KeContact P20 / Firmware Version: v2.x (und höher) ● KeContact P30 / Firmware Version: v3.x (und höher) Gebrauch dieses Handbuches Dieses Handbuch wendet sich an folgende Personengruppen: ●...
Page 10: Benutzung Der Stromladestation
Benutzung der Stromladestation Benutzung der Stromladestation Typische Variante mit Ladekabel [A]…Status LED [B1]…Parkbucht für Ladestecker [B2]…Normbuchse (Varianten möglich) [C]…Gehäuseabdeckung [D]…Halterung für Ladekabel Ladestecker/Ladekabel aufbewahren Wird kein Ladevorgang durchgeführt, kann der Lade- stecker zur sicheren Aufbewahrung an der Parkbucht [B1] angesteckt werden. Das Ladekabel kann aufgerollt auf der Halterung [D] abgelegt werden.
Page 11: Status Led
Status LED Status LED Status LED - Segmente Die Status LED informiert über den aktuellen Betriebs- zustand der Stromladestation. Sie besteht aus 4 Seg- menten (S1 bis S4), die gemeinsam oder einzeln in un- terschiedlichen Farben leuchten oder blinken können. Die Status LED ist nur bei aktivierter Stromversorgung sichtbar.
Page 12: Display
Display Display Display (P30 Option) Das optionale Punktmatrix Display (1) kann je nach Be- triebszustand unterschiedliche Informationen anzeigen (z.B. Software-Version, Energiezählerstand). Bei Inaktivität wird die Helligkeit der Anzeige reduziert bzw. nach einigen Minuten ausgeschaltet. Das Punktmatrix Display leuchtet durch das Gehäuse hindurch und ist bei deaktivierter Anzeige nicht sicht- bar! Display Informationen...
Page 13: Störungsbehebung
FI- und Leitungsschutzschalter) aus. Stecken Sie das Ladekabel am Fahrzeug und der Stromladestati- on ab. Schalten Sie die Versorgungsspannung wieder ein. Defekt – Kontaktieren Sie Ihren Servicepartner. Weitere Informationen entnehmen Sie bitte der FAQ Liste unter www.keba.com/emobility. de - 13/200...
Page 14 Störungsbehebung (*) Mögliche Fehlerursachen bei Störung (Status LED blinkt rot): Störungen müssen grundsätzlich durch das Abstecken des Steckers quittiert werden und können z.B. durch folgende Ursachen ausgelöst werden: Allgemeine Fehler (werden in den Farben rot/weiß dargestellt): Fehler 1 [0001] Der Stecker wurde während des Ladevorgangs abge- steckt: "weiß...
Page 15 Störungsbehebung Fehler der Leistungseinheit (werden in den Farben rot/blau dargestellt) Fehler 4003 [0011] Überstrom im Fahrzeug erkannt: "blau / blau / rot / rot" Das Fahrzeug hat sich nicht an den zulässigen Maxi- malstrom gehalten und wurde abgeschaltet – Sollte das Problem weiterhin bestehen, das Fahrzeug in der Werkstatt überprüfen lassen.
Page 16: Wartung
Wartung Wartung Die Stromladestation ist grundsätzlich wartungsfrei, muss jedoch vom Eigentümer regelmäßig auf Defekte an der Steckdose bzw. am Ladestecker (inklusive Ladekabel) und auf Gehäusebeschädigungen überprüft werden. Reinigung Reinigen Sie das Gehäuse der Stromladestation bei Bedarf mit einem feuchten Tuch. Hartnäckige Ver- schmutzungen können mit einem milden, lösungsmittelfreien, nicht scheuernden Reinigungsmittel ent- fernt werden.
Page 18 Contents Contents Important information ...................... 19 Comments to this manual .................... 19 Product information...................... 20 Safety instructions...................... 21 Intended use ........................ 22 About this manual ...................... 22 Using the charging station .................... 23 Status LED .......................... 24 Display............................ 25 Display informations..................... 25 Troubleshooting ........................
Page 19: Important Information
Important information Important information Comments to this manual Comments to this manual In this manual you will find warnings against possible dangerous situations. The used symbols apply to the following meanings: WARNING! Indicates a potentially hazardous situation which, if not avoided could result in death or se- rious injury.
Page 20: Product Information
(e.g. iron filings, wire wool contaminated with oil, etc.) You can download the Installation manual at www.keba.com/emobility. You can download the latest firmware at www.keba.com/emobility (download area). A new firmware can take into account modified standards or improve the compatibility with new electric vehicles, for example.
Page 21: Safety Instructions
Not observing the safety instructions can result in risk of death, injuries and damage to the device! KEBA AG assumes no liability for claims resulting from this! en - 21/200...
Page 22: Intended Use
Due to technical or legal restrictions, not all versions/options are available in all countries. About this manual This manual and the functions described apply to devices of the type: ● KeContact P20 / firmware version: v2.x (and above) ● KeContact P30 / firmware version: v3.x (and above) Use of this manual This manual is intended for the following groups of people: ●...
Page 23: Using The Charging Station
Using the charging station Using the charging station Typical version with charging cable [A]…Status LED [B1]…Parking bay for charging connector [B2]…Standard socket (variants possible) [C]…Housing cover [D]…Hanger for charging cable Storing the charging connector/charging cable If no charging procedure is being performed, the charg- ing connector can be plugged into the parking bay [B1] for safe storage.
Page 24: Status Led
Status LED Status LED Status LED - segments The status LED provides information about the current operating state of the charging station. It consists of 4 segments (S1 to S4), which can light up or flash, to- gether or individually, in various colors. The status LED is only visible when the power is switched on.
Page 25: Display
Display Display Display (P30 option) The optional dot matrix display (1) can display various information depending on the operating state (e.g. soft- ware version, energy meter status). During periods of inactivity, the display brightness is dimmed/switched off after a few minutes. The dot matrix display shines through the housing and is not visible when the display is deactivated! Display informations...
Page 26: Troubleshooting
RCD and line circuit breaker). Unplug the charging cable from the charging station. Switch on the voltage supply again. Defective – please contact your service partner. For more information, please refer to the FAQ list at www.keba.com/emobility. 26/200 - en...
Page 27 Troubleshooting (*) Possible causes of error for malfunction (status LED flashes red): Malfunctions must always be acknowledged by unplugging the plug and can be triggered, for example, by the following causes: General faults (are displayed in the colors red/white): Error 1 [0001] The plug was unplugged during the charging proce- dure: "White / white / white / red"...
Page 28 Troubleshooting Fault in the power unit (is displayed in the colors red/blue) Error 4003 [0011] Overcurrent detected in the vehicle: "blue / blue / red / red" The vehicle has not adhered to the maximum permitted current and has been switched off – should the prob- lem persist, have the vehicle checked at a garage.
Page 29: Maintenance
Maintenance Maintenance The charging station is essentially maintenance free but it must be checked regularly by the owner for faulty sockets and charging connector (including the charging cable) and damage to the housing. Cleaning Cleaning the housing of the charging station, if necessary, using a moist cloth. Stubborn dirt can be re- moved using a mild, solvent-free, non-scouring cleaning agent.
Page 31 Table des matières Table des matières Informations importantes ..................... 32 Instructions de ce manuel .................... 32 Informations produit ..................... 33 Consignes de sécurité .................... 34 Utilisation conforme ..................... 35 À propos de ce manuel .................... 35 Utilisation de la station de recharge.................. 36 Voyant d’état..........................
Page 32: Informations Importantes
Informations importantes Informations importantes Instructions de ce manuel À propos de ce manuel Ce manuel contient des informations et des mises en garde sur les dangers potentiels. La signification des symboles utilisés est la suivante : AVERTISSEMENT ! Risque de blessures graves voire mortelles si les mesures de sécurité correspondantes ne sont pas prises.
Page 33: Informations Produit
Le manuel d'installation peut être téléchargé à l'adresse www.keba.com/emobility. Le dernier firmware peut être téléchargé à l'adresse www.keba.com/emobility (espace de télé- chargement). Les nouvelles versions de firmware tiennent compte par exemple des normes mises à jour ou améliorent la compatibilité avec les nouveaux véhicules électriques.
Page 34: Consignes De Sécurité
Le non-respect des consignes de sécurité peut entraîner la mort, des blessures ou l’en- dommagement de l’appareil ! KEBA AG décline toute responsabilité pour les demandes qui en résulteraient ! 34/200 - fr...
Page 35: Utilisation Conforme
À propos de ce manuel Ce manuel et les fonctions décrites s’appliquent aux appareils de type : ● KeContact P20 / version de firmware : v2.x (et supérieure) ● KeContact P30 / version de firmware : v3.x (et supérieure) Utilisation de ce manuel Ce manuel s’adresse aux groupes suivants :...
Page 36: Utilisation De La Station De Recharge
Utilisation de la station de recharge Utilisation de la station de recharge Modèle standard avec câble de recharge [A]… Voyant d'état [B1]… Prise de rangement pour connecteur de charge [B2]… Prise normalisée (autres modèles possibles) [C]… Couvercle du boîtier [D]… Support pour câble de recharge Rangement du connecteur de charge/câble de re- charge Si aucun chargement n’est effectué, il est possible de...
Page 37: Voyant D'état
Voyant d’état Voyant d’état Voyant d’état - Segments Le voyant d'état fournit des informations sur le fonction- nement de la station de recharge. Il comprend 4 seg- ments (S1 à S4) qui s'allument ou clignotent ensemble ou individuellement dans des couleurs variées. Le voyant d’état est visible uniquement lorsque l'ali- mentation électrique est activée.
Page 38: Affichage
Affichage Affichage Afficheur (option P30) L'afficheur à matrice de points en option (1) peut affi- cher diverses informations selon l'état de fonctionne- ment (par ex. version du logiciel, état du compteur d'énergie). En cas d'inactivité, la luminosité de l'affichage diminue ou l'afficheur s'éteint après quelques minutes.
Page 39: Résolution Des Pannes
Débrancher le câble de recharge du véhicule et de la station de recharge. Re- mettre sous tension. Panne – Contacter le service après-vente. Vous trouverez des informations supplémentaires dans la FAQ accessible à l'adresse www.keba.com/emo- bility. fr - 39/200...
Page 40 Résolution des pannes (*) Origine de la panne (le voyant d’état clignote en rouge) : Les pannes doivent être confirmées en débranchant le connecteur et peuvent être causées par : Erreurs générales (s'affichent en rouge/blanc) : Erreur 1 [0001] Le connecteur a été débranché pendant le charge- ment : "blanc / blanc / blanc / rouge"...
Page 41 Résolution des pannes Erreurs de l'unité de puissance (apparaissent en rouge/bleu) Erreur 4003 [0011] Détection de surintensité dans le véhicule : "bleu / bleu / rouge / rouge" Le véhicule ne s'en est pas tenu à l'intensité maximale autorisée et a été arrêté. Si le problème persiste, confier le véhicule à...
Page 42: Maintenance
Maintenance Maintenance En principe, la station de recharge ne nécessite pas de maintenance, mais le propriétaire doit toutefois véri- fier régulièrement que la prise et le connecteur de charge (y compris le câble de recharge) ne sont pas dé- fectueux et que le boîtier n’est pas endommagé. Nettoyage Au besoin, nettoyez le boîtier de la station de recharge avec un chiffon humide.
Page 44 Indice Indice Informazioni importanti ...................... 45 Informazioni sul manuale ..................... 45 Avvertenze sul prodotto .................... 46 Norme di sicurezza ...................... 47 Uso previsto ......................... 48 Informazioni sul manuale ..................... 48 Uso della stazione di rifornimento elettrico................ 49 LED di stato ........................... 50 Display............................
Page 45: Informazioni Importanti
Informazioni importanti Informazioni importanti Informazioni sul manuale Informazioni sul presente manuale In diversi punti del manuale si trovano indicazioni e segnalazioni di possibili pericoli. I simboli utilizzati hanno il significato seguente: ATTENZIONE! Significa che la mancata adozione di misure cautelative può causare gravi lesioni oppure anche la morte.
Page 46: Avvertenze Sul Prodotto
Informazioni importanti Avvertenze sul prodotto L'apparecchio è contrassegnato con il marchio CE. La relativa dichiarazione di conformità è disponibile presso KEBA AG. Indicazioni sullo smaltimento Il simbolo del contenitore di spazzatura mobile barrato da una croce significa che le apparec- chiature elettriche ed elettroniche non devono essere smaltite assieme ai rifiuti domestici.
Page 47: Norme Di Sicurezza
è in grado di giudicare i lavori assegnati e di riconoscere possibili pericoli. La mancata osservanza delle norme di sicurezza può causare danni all'apparecchio, lesioni o anche la morte! KEBA AG declina qualsivoglia responsabilità per i danni da ciò derivanti! it - 47/200...
Page 48: Uso Previsto
Informazioni sul manuale Il presente manuale e le funzioni descritte sono valide per i dispositivi del tipo: ● KeContact P20 / Versione del firmware: v2.x (e superiore) ● KeContact P30 / Versione del firmware: v3.x (e superiore) Uso del presente manuale Il presente manuale è...
Page 49: Uso Della Stazione Di Rifornimento Elettrico
Uso della stazione di rifornimento elettrico Uso della stazione di rifornimento elettrico Variante tipica con cavo di carica [A]…LED di stato [B1]…Vano per connettore di carica [B2]…Presa a norma (varianti possibili) [C]…Copertura dell'alloggiamento [D]…Supporto per cavo di carica Conservazione del connettore di carica/cavo di ca- rica Se non viene eseguito un processo di carica, il connet- tore di carica può...
Page 50: Led Di Stato
LED di stato LED di stato Segmenti del LED di stato Il LED di stato informa sull'attuale stato di esercizio del- la stazione di rifornimento elettrico. È costituito da 4 segmenti (da S1 a S4), che possono accendersi o lam- peggiare in quattro colori diversi.
Page 51: Display
Display Display Display (opzione P30) Il display a matrice di punti opzionale (1) può visualiz- zare diverse informazioni in funzione dello stato di esercizio (ad es. versione del software, posizione nu- merica del contatore di energia). In caso di inattività la luminosità viene ridotta e dopo qualche minuto la visualizzazione viene spenta.
Page 52: Risoluzione Guasti
Scollegare il cavo di cari- ca dal veicolo e dalla stazione di rifornimento elettrico. Attivare nuovamente la tensione di alimentazione. Difetto – Contattare il responsabile per l'assistenza. Maggiori informazioni sono contenute nell'elenco FAQ all'indirizzo www.keba.com/emobility. 52/200 - it...
Page 53 Risoluzione guasti (*) Possibili cause di errore in caso di guasto (il LED di stato lampeggia di colore rosso): I guasti devono essere confermati staccando il connettore e possono essere dovuti ad es. alle seguenti cause: Errori generali (rappresentati dai colori rosso e bianco) Errore 1 [0001] Il connettore è...
Page 54 Risoluzione guasti Errori generali (rappresentati dai colori rosso e blu) Errore 4003 [0011] Rilevata sovracorrente nel veicolo: "blu / blu / rosso / rosso" il veicolo non ha rispettato la corrente massima con- sentita ed è stato spento – se il problema dovesse per- sistere, sottoporre il veicolo a un controllo in officina.
Page 55: Manutenzione
Manutenzione Manutenzione La stazione di rifornimento elettrico è esente da manutenzione, tuttavia deve essere controllata regolarmente dal proprietario per individuare eventuali difetti nella presa o nel connettore di carica (incluso il cavo di cari- ca) e danni all'alloggiamento. Pulizia Se necessario, pulire l'alloggiamento della stazione di rifornimento elettrico con un panno umido. Lo sporco più...
Page 57 Contenido Contenido Información importante ...................... 58 Indicaciones en el manual ................... 58 Indicaciones de producto ..................... 59 Indicaciones de seguridad ................... 60 Uso conforme a lo previsto .................. 61 Sobre este manual....................... 61 Uso de la estación de carga eléctrica ................. 62 LED de estado ........................
Page 58: Información Importante
Información importante Información importante Indicaciones en el manual Información acerca de este manual En distintos puntos del manual encontrará indicaciones y advertencias sobre peligros potenciales. Los sím- bolos que se utilizan tienen el siguiente significado: ¡ADVERTENCIA! Significa que, si no se toman las medidas de protección correspondientes, podrían produ- cirse lesiones personales graves o mortales.
Page 59: Indicaciones De Producto
El manual de instalación se puede descargar en www.keba.com/emobility. La versión más reciente del firmware se puede descargar en www.keba.com/emobility (sec- ción de descargas). Un nuevo firmware puede, por ejemplo, tener en cuenta los cambios en las normas o mejorar la compatibilidad con nuevos vehículos eléctricos.
Page 60: Indicaciones De Seguridad
El incumplimiento de las indicaciones de seguridad puede comportar un peligro mortal, le- siones y daños al equipo. KEBA AG declina toda responsabilidad por reclamaciones deri- vadas de dicho incumplimiento. 60/200 - es...
Page 61: Uso Conforme A Lo Previsto
Sobre este manual Este manual y las funciones descritas son válidos para equipos del modelo: ● KeContact P20 / versión de firmware: v2.x (y superior) ● KeContact P30 / versión de firmware: v3.x (y superior) Uso de este manual Este manual está...
Page 62: Uso De La Estación De Carga Eléctrica
Uso de la estación de carga eléctrica Uso de la estación de carga eléctrica Versión típica con cable de carga [A]…LED de estado [B1]…Alojamiento para el conector de carga [B2]…Toma normalizada (variantes posibles) [C]…Tapa de la carcasa [D]…Soporte para el cable de carga Guardar el conector de carga / cable de carga Cuando no se esté...
Page 63: Led De Estado
LED de estado LED de estado Segmentos del LED de estado El LED de estado informa sobre el estado de servicio actual de la estación de carga. Éste está compuesto por 4 segmentos (S1 a S4), los cuales pueden encen- derse o parpadear de manera conjunta o individual en colores diferentes.
Page 64: Pantalla
Pantalla Pantalla Pantalla (opción de P30) La pantalla opcional Punktmatrix (1) puede mostrar in- formación diferente según el estado de servicio (p.ej. versión de software, estado del contador de energía). En caso de inactividad, se reduce el brillo de la visuali- zación o se apaga tras unos minutos.
Page 65: Solución De Anomalías
Desenchufe el cable de carga del vehí- culo y de la estación de carga eléctrica. Vuelva a conectar la ten- sión de alimentación. Defectuoso: contacte con su servicio de asistencia técnica. Consulte la información adicional en la lista de preguntas frecuentes en www.keba.com/emobility. es - 65/200...
Page 66 Solución de anomalías (*) Posibles causas de fallo en caso de anomalía (LED de estado parpadea en rojo): Básicamente, se deben confirmar las anomalías mediante la desconexión del conector y pueden produ- cirse, por ejemplo, por las siguientes causas: Fallos generales (se representan con los colores rojo/blanco): Fallo 1 [0001] El conector se ha desenchufado durante el proceso de carga:...
Page 67 Solución de anomalías Fallos de la unidad de alimentación (se representan en colores rojo/azul) Fallo 4003 [0011] Corriente excesiva detectada en el vehículo: "azul / azul / rojo / rojo" El vehículo no ha mantenido la corriente máxima per- mitida y se ha desconectado: si el problema persiste, se deberá...
Page 68: Mantenimiento
Mantenimiento Mantenimiento Generalmente, la estación de carga eléctrica no requiere mantenimiento, aunque el propietario deberá com- probar regularmente que el enchufe o el conector de carga (incluido el cable de carga) y la carcasa de esta- ción de carga eléctrica no estén dañados. Limpieza Si es necesario, limpie la carcasa de la estación de carga eléctrica con un trapo limpio.
Page 70 Indhold Indhold Vigtig information........................ 71 Håndbogsbemærkninger ..................... 71 Produkthenvisninger .................... 72 Sikkerhedsadvarsler .................... 73 Bestemmelsesmæssig anvendelse ................ 74 Om denne håndbog ..................... 74 Anvendelse af ladeboksen .................... 75 Status-LED .......................... 76 Display............................ 77 Displayinformationer .................... 77 Fejludbedring......................... 78 Service............................ 81 Rengøring ........................
Page 71: Vigtig Information
Vigtig information Vigtig information Håndbogsbemærkninger Bemærkninger vedr. denne håndbog I denne håndbog finder du på forskellige steder bemærkninger og advarsler mod mulige farer. De anvendte symboler har følgende betydning: ADVARSEL! Betyder fare for død eller alvorlige skader, hvis de pågældende sikkerhedsforanstaltninger ikke tages.
Page 72: Produkthenvisninger
De må derfor ikke bortskaffes sammen med ledende materialer (som f.eks. jernspåner eller ståluld, der er vædet i olie osv.). Installationshåndbogen kan downloades på www.keba.com/emobility. Den nyeste firmware kan downloades på www.keba.com/emobility (download-område). En ny firmware kan f.eks. tage højde for ændrede standarder eller forbedre kompatibiliteten med nye elbiler.
Page 73: Sikkerhedsadvarsler
Personer, der i kraft af faglig uddannelse, kendskab og erfaring såvel som kendskab til de relevante stan- darder, kan bedømme det overdragede arbejde og genkende mulige farer. Manglende overholdelse af sikkerhedsadvarslerne kan medføre livsfare, kvæstelser og skader på enheden! KEBA AG afviser ethvert ansvar for krav, der følger heraf! da - 73/200...
Page 74: Bestemmelsesmæssig Anvendelse
På grund af tekniske eller lovmæssige restriktioner findes ikke alle varianter / alt ekstraudstyr i alle lande. Om denne håndbog Denne håndbog og de beskrevne funktioner gælder for enheder af typen: ● KeContact P20 / firmware version: v2.x (og højere) ● KeContact P30 / firmware version: v3.x (og højere) Brug af denne håndbog Denne håndbog henvender sig til følgende grupper af personer:...
Page 75: Anvendelse Af Ladeboksen
Anvendelse af ladeboksen Anvendelse af ladeboksen Typisk variant med ladekabel [A]…Status-LED [B1]…Opbevaringsplads til ladestik [B2]…Standardudtag (mulighed for varianter) [C]…Kabinetdæksel [D]…Holder til ladekabel Opbevaring af ladestik/ladekabel Hvis der ikke lades op, kan ladestikket sættes i hol- deren [B1], hvor det sidder sikkert. Ladekablet kan rulles sammen og opbevares på...
Page 76: Status-Led
Status-LED Status-LED Status LED - segmenter Status-LED giver meddelelse om ladeboksens aktuelle driftstilstand. Den består af 4 segmenter (S1 til S4), der sammen eller enkeltvist kan lyse eller blinke i forskelli- ge farver. Status-LED'en er kun synlig, når strømforsyningen er aktiv.
Page 77: Display
Display Display Display (P30 ekstraudstyr) Det valgfrie punktmatrix-display (1) kan vise forskellige oplysninger afhængigt af driftstilstand (f.eks. software- version, energitællerniveau). Ved inaktivitet nedsættes displayets lysstyrke og sluk- kes efter nogle minutter. Punktmatrix-displayet lyser gennem kabinettet og kan ikke ses, når displayet er deaktiveret! Displayinformationer Statusinformationer Når enheden starter, vises bestemte informationer (softwareversion, kontrolsum, tællerstand).
Page 78: Fejludbedring
Fejl – kontroller først de mulige fejlårsager ved fejl (*). Slå ladeboksens forsyningsspænding fra (indbygget eller overord- net HFI- og fejlstrømsrelæ). Tag ladekablet ud af bilen og ladebok- sen. Tilslut atter forsyningsspændingen. Defekt – kontakt din servicepartner. Yderligere oplysninger fremgår af FAQ-listen på www.keba.com/emobility. 78/200 - da...
Page 79 Fejludbedring (*) Mulige årsager til fejl (status-LED blinker rødt): Fejl skal altid kvitteres ved at tage stikket ud, og de kan f.eks. være udløst af følgende årsager: Generelle fejl (vises i farverne rød/hvid): Fejl 1 [0001] Stikket blev taget ud under opladningen: "hvid / hvid / hvid / rød"...
Page 80 Fejludbedring Generelle fejl ved effektenheden (vises i farverne rød/blå) Fejl 4003 [0011] Der er registreret overstrøm i bilen: "blå / blå / rød / rød" Bilen har overskredet med maksimalt tilladte strøm og er blevet frakoblet – hvis problemet fortsætter, skal bi- len kontrolleres på...
Page 81: Service
Service Service - Ladeboksen er i princippet vedligeholdelsesfri, men ejeren skal regelmæssigt kontrollere den for defekter ved stikdåsen eller ved ladestikket (inkl. ladekabel) og for skader på kabinettet. Rengøring Rengør ladeboksens kabinet med en fugtig klud, når det er nødvendigt. Snavs, der sidder mere fast, kan fjernes med et mildt rengøringsmiddel, der ikke indeholder opløsningsmidler og ikke er slibende.
Page 83 Conteúdo Conteúdo Informações importantes ..................... 84 Indicações do manual .................... 84 Indicações sobre o produto.................. 85 Indicações de segurança ..................... 86 Utilização correcta ....................... 87 Sobre este manual....................... 87 Utilização da estação de carregamento elétrico .............. 88 LED de estado ........................ 89 Visor ............................
Page 84: Informações Importantes
Informações importantes Informações importantes Indicações do manual Indicações referentes a este manual Em diferentes pontos do manual encontra indicações e avisos contra possíveis perigos. Os campos utilizados têm o seguinte significado: AVISO! Significa que se não forem implementadas as precauções correspondentes, as consequências podem ser morte ou ferimentos corporais graves.
Page 85: Indicações Sobre O Produto
óleo, etc.). O manual de instalação pode ser descarregado em www.keba.com/emobility. O mais recente Firmware pode ser descarregado em www.keba.com/emobility (área de downloads). Um novo Firmware pode p. ex. considerar normas alteradas ou melhorar a compatibilidade com novos veículos elétricos.
Page 86: Indicações De Segurança
é transmitido e reconhecer possíveis perigos. O não cumprimento das indicações de segurança pode causar perigo de morte, lesões e danos no aparelho! KEBA AG recusa qualquer responsabilidade pelas reclamações daí resultantes! 86/200 - pt...
Page 87: Utilização Correcta
Sobre este manual Este manual e as funções descritas são válidas para aparelhos do modelo: ● KeContact P20 / Versão de firmware: v2.x (e superior) ● KeContact P30 / Versão de firmware: v3.x (e superior) Utilização deste manual Este manual destina-se aos seguintes grupos de pessoas: ●...
Page 88: Utilização Da Estação De Carregamento Elétrico
Utilização da estação de carregamento elétrico Utilização da estação de carregamento elétrico Variante típica com cabo de carregamento [A]…LED de estado [B1]…Zona de espera para ficha de carregamento [B2]…Bucha padrão (variantes possíveis) [C]…Cobertura da caixa [D]…Suporte para cabo de carregamento Guardar ficha de carregamento/cabo de carregamento Se não for realizado nenhum processo de...
Page 89: Led De Estado
LED de estado LED de estado LED de estado – Segmentos O LED de estado informa sobre o estado operacional atual da estação de carregamento elétrico. É composto por 4 segmentos (S1 a S4), que podem acender ou piscar, em simultâneo ou individualmente a cores diferentes.
Page 90: Visor
Visor Visor Visor (Opção P30) O visor opcional Punktmatrix (1) pode exibir diferentes informações, conforme o estado operacional (p. ex., versão de software, versão do contador de energia). Em caso de inatividade, a luminosidade do visor é reduzida ou desligada após alguns minutos. A caixa do visor Punktmatrix acende e não é...
Page 91: Resolução De Problemas
Ligue novamente a tensão de alimentação. Defeito - Entrar em contato com o parceiro de assistência técnica. Para mais informações, consulte a lista FAQ em www.keba.com/emobility. pt - 91/200...
Page 92 Resolução de problemas (*) Causas de erro possíveis em caso de avaria (LED de estado pisca a vermelho): As avarias devem ser confirmadas essencialmente ao desligar a ficha e podem ocorrer devido p. ex. às seguintes causas: Erros gerais (apresentados nas cores vermelho/branco): Erro 1 [0001] A ficha foi desligada durante o processo de carregamento:...
Page 93 Resolução de problemas Erros na unidade de potência (apresentados nas cores vermelho/azul): Erro 4003 [0011] Detetada corrente excessiva no veículo: "azul / azul / vermelho / vermelho" O veículo não se manteve com a corrente máxima permitida e foi desligado - Se o problema persistir, verificar o veículo na oficina.
Page 94: Manutenção
Manutenção Manutenção A estação de carregamento elétrico praticamente não precisa de manutenção, no entanto deve ser verificada pelo proprietário quanto a defeitos na tomada ou na ficha de carregamento (incluindo cabo de carregamento) e quanto a danos na caixa. Limpeza Se necessário, limpar a caixa da estação de carregamento elétrico com um pano húmido.
Page 96 Inhoud Inhoud Belangrijke informatie...................... 97 Opmerkingen over het handboek................. 97 Aanwijzingen bij het product .................. 98 Veiligheidsinstructies .................... 99 Beoogd gebruik...................... 100 Over dit handboek...................... 100 Stroomlaadstation gebruiken..................... 101 Status-led .......................... 102 Display.......................... 103 Informatie op display.................... 103 Verhelpen van storingen .................... 104 Onderhoud ...........................
Page 97: Belangrijke Informatie
Belangrijke informatie Belangrijke informatie Opmerkingen over het handboek Opmerkingen over dit handboek In dit handboek vindt u op verschillende plaatsen aanwijzingen en waarschuwingen voor mogelijke gevaren. De gebruikte pictogrammen hebben de volgende betekenis: WAARSCHUWING! Betekent dat dood of ernstig letsel kunnen intreden als de beschreven voorzorgsmaatrege- len niet worden getroffen.
Page 98: Aanwijzingen Bij Het Product
(zoals ijzerspanen, met olie verontreinigde draadwol etc.) worden verwij- derd. Het Installatiehandboek kunt u downloaden op www.keba.com/emobility. De nieuwste firmware kunt u downloaden op www.keba.com/emobility (rubriek Download). In nieuwe firmware kunnen bijvoorbeeld gewijzigde normen verwerkt of de compatibiliteit met nieuwe elektrische auto's verbeterd zijn.
Page 99: Veiligheidsinstructies
Het niet in acht nemen van de veiligheidsinstructies kan tot levensgevaar, letsel en bescha- diging van het apparaat leiden! KEBA AG aanvaardt geen enkele aansprakelijkheid voor daaruit resulterende aanspraken! nl - 99/200...
Page 100: Beoogd Gebruik
Op grond van technische of wettelijke beperkingen zijn niet alle varianten / opties in alle landen beschikbaar. Over dit handboek Dit handboek en de beschreven functies zijn van toepassing op apparaten van het type: ● KeContact P20 / firmwareversie: v2.x (en hoger) ● KeContact P30 / firmwareversie: v3.x (en hoger) Gebruik van dit handboek Dit handboek is geschreven voor de volgende doelgroepen: ●...
Page 101: Stroomlaadstation Gebruiken
Stroomlaadstation gebruiken Stroomlaadstation gebruiken Typische variant met laadkabel [A]…Status-led [B1]…Houder voor laadstekker [B2]…Normbus (varianten mogelijk) [C]…Behuizingsafdekking [D]…Houder voor laadkabel Laadstekker/laadkabel opbergen Als er geen laadcyclus wordt uitgevoerd kan de laad- stekker veilig worden opgeborgen door deze in de hou- der [B1] te steken. De laadkabel kan opgerold in de houder [D] worden gelegd.
Page 102: Status-Led
Status-led Status-led Status-led – segmenten De status-led informeert u over de actuele bedrijfstoe- stand van het stroomlaadstation. Deze heeft 4 segmen- ten (S1 tot S4) die samen of individueel in verschillen- de kleuren kunnen branden of knipperen. De status-led is alleen zichtbaar bij actieve voe- dingsspanning.
Page 103: Display
Display Display Display (P30 optie) Het optionele puntenmatrix-display (1) kan afhankelijk van de bedrijfstoestand verschillende informatie weer- geven (bijvoorbeeld softwareversie, energiemeter- stand). Bij inactiviteit wordt het scherm donkerder en na enkele minuten uitgeschakeld. Het puntenmatrix-display brandt door de behuizing door en is niet zichtbaar als het scherm uitgeschakeld Informatie op display Statusinformatie Bij het opstarten van het apparaten wordt enige informatie weergegeven (softwareversie, checksum, meter-...
Page 104: Verhelpen Van Storingen
Schakel de voedingsspanning van het stroomlaadstation (aardlek- schakelaar en installatieautomaat) uit. Haal de laadkabel uit het voertuig en het stroomlaadstation. Schakel de voedingsspanning weer in. Defect – Neem contact op met uw servicepartner. Meer informatie vindt u in de FAQ-lijst op www.keba.com/emobility. 104/200 - nl...
Page 105 Verhelpen van storingen (*) Mogelijke oorzaken van de storing (status-led knippert rood): Storingen moeten altijd door het loskoppelen van de stekker worden bevestigd en kunnen bijvoorbeeld de volgende oorzaken hebben: Algemene storingen (worden in de kleuren rood/wit weergegeven): Storing 1 [0001] De stekker is losgekoppeld tijdens het laden: “wit / wit / wit / rood”...
Page 106 Verhelpen van storingen Storingen in vermogenseenheid (worden in de kleuren rood/blauw aangegeven) Storing 4003 [0011] Te hoge stroom in voertuig herkend: “blauw / blauw / rood / rood” Het voertuig heeft zich niet aan de toegestane maxima- le stroom gehouden en is uitgeschakeld. Als het pro- bleem blijft bestaan, het voertuig in de werkplaats laten controleren.
Page 107: Onderhoud
Onderhoud Onderhoud Het stroomlaadstation is in principe onderhoudsvrij, moet echter door de eigenaar regelmatig worden gecon- troleerd op defecten aan de contactdoos resp. laadstekker (inclusief laadkabel) en beschadiging van de be- huizing. Reiniging Reinig de behuizing van het stroomlaadstation indien nodig met een vochtige doek. Hardnekkig vuil kan met een mild, oplosmiddelvrij, niet schurend reinigingsmiddel worden verwijderd.
Page 109 Innhold Innhold Viktig informasjon ....................... 110 Håndbokanvisninger .................... 110 Produktanvisninger .................... 111 Sikkerhetsregler ...................... 112 Forskriftsmessig bruk.................... 113 Innføring i håndboken .................... 113 Bruk av ladestasjonen ...................... 114 Status-LED ........................... 115 Skjerm .......................... 116 Informasjon på skjermen.................... 116 Feilretting .......................... 117 Vedlikehold ..........................
Page 110: Viktig Informasjon
Viktig informasjon Viktig informasjon Håndbokanvisninger Innføring i håndboken I håndboken finner du merknader og advarsler mot mulige farer på de forskjellige stedene. De brukte symbolene har følgende betydning: ADVARSEL! Betyr at død eller alvorlige personskader kan oppstå når de respektive forsiktighetsreglene ikke treffes.
Page 111: Produktanvisninger
Derfor skal de ikke kastes sammen med lett antennelig materiale (f.eks. jernspon med oljeforurenset tvistdott, osv.). Installasjonshåndboken kan lastes ned fra www.keba.com/emobility. Den siste fastvaren kan lastes ned fra www.keba.com/emobility (nedlastingsområdet). En ny maskinvare kan f.eks. ta hensyn til endrede standarder eller forbedre kompatibiliteten med nye elektriske biler.
Page 112: Sikkerhetsregler
å vurdere arbeidene som skal utføres og identifisere mulige farer. Manglende overholdelse av sikkerhetsreglene kan føre til livsfare, personskader og skader på apparatet! KEBA AG fraskriver seg ethvert ansvar for krav som følger av dette! 112/200 - no...
Page 113: Forskriftsmessig Bruk
På grunn av tekniske eller lovbestemte begrensninger er ikke alle modeller / tilbehør tilgjengelige i alle land. Innføring i håndboken Denne håndboken og de beskrevne funksjonene er gyldig for apparater av typen: ● KeContact P20 / Fastvareversjon: v2.x (og høyere) ● KeContact P30 / Fastvareversjon: v3.x (og høyere) Bruk av håndboken Håndboken henvender seg til følgende målgrupper:...
Page 114: Bruk Av Ladestasjonen
Bruk av ladestasjonen Bruk av ladestasjonen Typisk modell med ladekabel [A]…Status-LED [B1]…Kontakt for ladeplugg [B2]…Standard bøssing (varianter er mulig) [C]…Huskledning [D]…Holder for ladekabel Oppbevaring av ladeplugg/ladekabel Hvis det ikke utføres lading, kan ladepluggen plugges i kontakten [B1] for sikker oppbevaring. Ladekabelen kan legges opprullet i holderen [D].
Page 115: Status-Led
Status-LED Status-LED Status-LED – segmenter Status-LEDen informerer om gjeldende driftstilstand til ladestasjonen. Den består av 4 segmenter (S1 til S4) som sammen eller enkeltvis lyser eller blinker med forskjellige farger. Status-LEDen er kun synlig når strømforsyningen er aktivert. Når det ikke er angitt noe annet, lyser alle 4 segmenter samlet.
Page 116: Skjerm
Skjerm Skjerm Skjerm (ekstrautstyr P30) Det ekstra punktmatriseskjermen (1) kan vise forskjellig informasjon avhengig av driftstiltstandene (f.eks. programversjon, energiteller). Lysstyrken i skjermen reduseres ved inaktivitet og den kobles ut etter noen minutter. Punktmatriseskjermen lyser gjennom huset og er ikke synlig når visningen er deaktivert. Informasjon på...
Page 117: Feilretting
Slå av strømmen til ladestasjonen (innebygd eller overordnet FI- og ledningsbeskyttelsesbryter). Trekk ut ladekabelen på kjøretøyet og fra ladestasjonen. Slå på strømmen igjen. Defekt – kontakt servicepartneren. Ytterligere informasjon finner du i listen over ofte stilte spørsmål (FAQ) under www.keba.com/emobility. no - 117/200...
Page 118 Feilretting (*) Mulige feilårsaker ved feil (Status-LED blinker rødt): Feil må hovedsakelig kvitteres ved å trekke ut støpselet, og kan f.eks. utløses av følgende årsaker: Generelle feil (vises i rødt/hvitt): Feil 1 [0001] Støpselet ble trukket ut under ladingen: "hvit / hvit / hvit / rød" Støpselet ble ikke riktig låst –...
Page 119 Feilretting Feil på effektenhet (vises rødt/blått) Feil 4003 [0011] Overstrøm detektert i bilen: "blå / blå / rød / rød" Bilen holder seg ikke på tillatt maksimalstrøm og er blitt koblet fra - hvis problemet vedvarer må man få et verksted til å...
Page 120: Vedlikehold
Vedlikehold Vedlikehold Ladestasjonen er hovedsakelig vedlikeholdsfri, men den må kontrolleres regelmessig for feil på stikkontakten eller på ladepluggen (inklusive ladekabelen) og for skader på huskledningen. Rengjøring Rengjør huset på ladestasjonen etter behov med en fuktig klut. Fastsittende skitt kan fjernes med et mildt, løsningsmiddelfritt ikke-skurende rengjøringsmiddel.
Page 122 Innehåll Innehåll Viktig information........................ 123 Handboksanvisningar .................... 123 Produktanvisningar .................... 124 Säkerhetsanvisningar .................... 125 Ändamålsenlig användning.................. 126 Om denna handbok .................... 126 Använda laddningsstationen ..................... 127 Status-LED ........................... 128 Display.......................... 129 Displayinformation ..................... 129 Felsökning ........................... 130 Underhåll.......................... 133 Rengöring ........................ 133 Servicepartner......................
Page 123: Viktig Information
Viktig information Viktig information Handboksanvisningar Anvisningar till den här handboken I handboken finns på olika ställen anvisningar och varningar för möjliga faror. De använda symbolerna betyder följande: VARNING! Betyder att dödsfall eller svåra kroppsskador kan inträffa om respektive försiktighetsåtgärder inte vidtas. VAR FÖRSIKTIG! Betyder att materialskador eller lätta kroppsskador kan inträffa om respektive försiktighetsåtgärder inte vidtas.
Page 124: Produktanvisningar
Därför får de inte slängas tillsammans med ledande material (t.ex. järnspån, stålull som har förorenats med olja, etc.). Installationshandboken kan laddas ner från www.keba.com/emobility. Den senaste firmwaren kan laddas ner från www.keba.com/emobility (nedladdningsdelen). Ny firmware kan t.ex. behandla reviderade standarder eller förbättra kompatibiliteten till nya elfordon.
Page 125: Säkerhetsanvisningar
Personer som genom sin fackutbildning, kunskap och erfarenhet samt kunskap om gällande standarder kan bedöma de tilldelade arbetsuppgifterna och identifiera möjliga faror. Att inte följa säkerhetsanvisningarna kan leda till livsfara, kroppsskador och apparatskador! KEBA AG avslår alla slags skadeståndsanspråk för skador som har uppstått till följd av det! sv - 125/200...
Page 126: Ändamålsenlig Användning
På grund av tekniska eller lagstadgade restriktioner är inte alla varianter/tillval tillgängliga i alla länder. Om denna handbok Den här handboken och de beskrivna funktionerna gäller för enheter av typen: ● KeContact P20/firmwareversion: v2.x (och högre) ● KeContact P30/firmwareversion: v3.x (och högre) Hur handboken används Den här handboken är avsedd för följande grupper:...
Page 127: Använda Laddningsstationen
Använda laddningsstationen Använda laddningsstationen Typisk variant med laddningskabel [A]…Statuslysdiod [B1]…Parkeringsplats för laddningskontakt [B2]…Standarduttag (varianter möjliga) [C]…Kåpskydd [D]…Hållare till laddningskabel Förvara laddningskontakten/laddningskabeln Om ingen laddning sker kan laddningskontakten anslutas till parkeringsplatsen [B1] för säker förvaring. Laddningskabeln kan förvaras upprullad på hållaren [D].
Page 128: Status-Led
Status-LED Status-LED Statuslysdiod – segment En statuslysdiod informerar dig om laddningsstationens aktuella driftstatus. Den består av 4 segment (S1 till S4) som kan lysa eller blinka i olika färger tillsammans eller var för sig. Statuslysdioden syns endast när strömförsörjningen är aktiverad.
Page 129: Display
Display Display Display (P30 tillval) Den valbara punktmatrisdisplayen (1) kan visa olika information beroende på driftstillstånd (t.ex. mjukvaruversion, energimätare). Vid inaktivitet sänks ljusstyrkan och efter några minuter slocknar displayen helt. Punktmatrisdisplayen lyser igenom huset, men syns inte när indikeringen är avaktiverad! Displayinformation Statusinformation När enheten startas visas viss information (mjukvaruversion, kontrollsumma, mätarnivå).
Page 130: Felsökning
Fel – kontrollera först möjliga felorsaker vid fel (*). Koppla från laddningsstationens strömförsörjning (inbyggd eller överordnad jordfels- och dvärgbrytare). Ta bort laddningskabeln från fordonet och laddningsstationen. Sätt på strömförsörjningen. Defekt – ta kontakt med din servicepartner. Mer information finns i FAQ-listan på www.keba.com/emobility. 130/200 - sv...
Page 131 Felsökning (*) Möjliga felorsaker vid fel (statuslysdioden blinkar rött): Principiellt måste fel kvitteras genom att kontakten tas bort, och kan t.ex. utlösas av följande orsaker: Allmänna fel (visas med färgerna rött och vitt): Fel 1 [0001] Kontakten drogs ut under laddning: "vit/vit/vit/röd"...
Page 132 Felsökning Fel i kraftenheten (visas rött/blått) Fel 4003 [0011] Överström identifierad i fordonet: "blå/blå/röd/röd" Fordonet har inte hållit sig till den tillåtna maximalströmmen – om problemet kvarstår måste fordonet kontrolleras på verkstad. Fel 8005 [0101] Felström identifierad i fordonet: "blå/röd/blå/röd" Kontrollera kabeln, ev.
Page 133: Underhåll
Underhåll Underhåll Laddningsstationen är principiellt underhållsfri men måste regelbundet kontrolleras av ägaren beträffande defekter på uttag resp. laddningskontakt (inklusive laddningskabel) samt skador på huset. Rengöring Rengör vid behov laddningsstationens hus med en fuktig trasa. Hårt sittande smuts kan avlägsnas med ett milt, lösningsmedelsfritt rengöringsmedel som inte repar.
Page 135 Sisältö Sisältö Tärkeitä tietoja ........................ 136 Käsikirjaa koskevia ohjeita.................. 136 Tuoteohjeita ....................... 137 Turvallisuusohjeita ..................... 138 Määräystenmukainen käyttö .................. 139 Koskien tätä käsikirjaa .................... 139 Latausaseman käyttö...................... 140 Tila-LED.......................... 141 Näyttö ........................... 142 Näytön tiedot...................... 142 Häiriöiden korjaus ....................... 143 Huolto ...........................
Page 136: Tärkeitä Tietoja
Tärkeitä tietoja Tärkeitä tietoja Käsikirjaa koskevia ohjeita Tätä käsikirjaa koskevia ohjeita Käsikirjan eri kohdista löytyy ohjeita ja varoituksia mahdollisista vaaroista. Käytetyillä symboleilla on seuraava merkitys: VAROITUS! Tarkoittaa, että seurauksena voi olla kuolema tai vakavia ruumiinvammoja, jos vastaavia varotoimenpiteitä ei suoriteta. HUOMIO! Tarkoittaa, että...
Page 137: Tuoteohjeita
Tämän vuoksi niitä ei saa hävittää yhdessä johtavien materiaalien (kuten esim. teräslastut, öljyiset teräsvillat tms.) kanssa. Asennuskäsikirjan voi ladata internetistä osoitteesta www.keba.com/emobility. Uusimman laiteohjelmiston voi ladata internetistä osoitteesta www.keba.com/emobility (Download-alue). Uusi laiteohjelmisto voi ottaa esim. muuttuneet normit huomioon tai parantaa yhteensopivuutta uusien sähköajoneuvojen kanssa.
Page 138: Turvallisuusohjeita
Henkilöt, jotka ammattikoulutuksen, tietojen ja kokemuksen sekä voimassaolevien normien tuntemuksen perusteella pystyvät arvioimaan heille annetut työt ja tunnistamaan mahdolliset vaarat. Turvallisuusohjeiden noudattamatta jättäminen voi johtaa hengenvaaraan, loukkaantumisiin tai laitevaurioihin! KEBA AG ei ota näistä aiheutuneista vahingoista mitään vastuuta! 138/200 - fi...
Page 139: Määräystenmukainen Käyttö
Teknisten tai lakisääteisten rajoitusten johdosta kaikki vaihtoehdot/lisävarusteet eivät ole saatavilla kaikissa maissa. Koskien tätä käsikirjaa Tämä käsikirja ja kuvatut toiminnot on tarkoitettu seuraavan tyypin laitteille: ● KeContact P20/laiteohjelmistoversio: v2.x (ja korkeampi) ● KeContact P30/laiteohjelmistoversio: v3.x (ja korkeampi) Tämän käsikirjan käyttö Tämä käsikirja on tarkoitettu seuraaville henkilöryhmille: ●...
Page 140: Latausaseman Käyttö
Latausaseman käyttö Latausaseman käyttö Tyypillinen vaihtoehto latauskaapelilla [A]…Tila-LED [B1]…Latauspistokkeen säilytyspaikka [B2]…Normipistorasia (eri versiot mahdollisia) [C]…Kotelon suojus [D]…Latauskaapelin pidike Latauspistokkeen/latauskaapelin säilytys Jos latausta ei suoriteta, latauspistoketta voidaan säilyttää turvallisesti asettamalla se säilytyspaikkaan [B1]. Latauskaapeli voidaan rullata pidikkeelle [D]. Ohje Latausaseman mallista riippuen voi säilytyspaikka poiketa esitetystä muodosta. Latauksen aloittaminen Tila-LED Latausaseman täytyy olla käyttövalmis, tila-LED vilkkuu hitaasti vihreänä...
Page 141: Tila-Led
Tila-LED Tila-LED Tila-LED - osiot Tila-LED ilmaisee latausaseman senhetkisen käyttötilan. Siihen kuuluu 4 osiota (S1 - S4), jotka voivat palaa tai vilkkua eri värisinä yhdessä tai erikseen. Tila-LED on näkyvissä vain virransyötön ollessa kytkettynä päälle. Jos muuta ei mainita, kaikki 4 osiota palavat yhdessä. Tila-LED Toiminto Vilkkuu hitaasti...
Page 142: Näyttö
Näyttö Näyttö Näyttö (P30 lisävaruste) Lisävarusteena saatavassa pistematriisinäytössä (1) voidaan esittää käyttötilasta riippuen erilaisia tietoja (esim. ohjelmistoversio, energiamittarilukema). Jos käyttöä ei tapahdu, näytön kirkkautta vähennetään ja muutamien minuutin päästä se kytketään pois päältä. Pistematriisinäytön valaistus palaa kotelon läpi, eikä se ole näkyvissä...
Page 143: Häiriöiden Korjaus
Häiriö – tarkasta ensin mahdolliset häiriöiden syyt (*). Kytke latausaseman syöttöjännite (asennettu tai eteen kytketty FI- ja johtosuojakytkin) pois päältä. Irrota latauskaapeli ajoneuvosta ja latausasemasta. Kytke syöttöjännite jälleen päälle. Vika – ota yhteys huoltoliikkeeseen. Lisätietoja löytyy FAQ-listasta (usein kysyttyjä kysymyksiä) osoitteesta www.keba.com/emobility. fi - 143/200...
Page 144 Häiriöiden korjaus (*) Mahdolliset vian syyt häiriöiden sattuessa (tila-LED vilkkuu punaisena): Häiriöt täytyy aina kuitata irrottamalla pistoke, ja ne voivat laueta esim. seuraavien syiden johdosta: Yleiset viat (esitetään väreillä punainen/valkoinen): Vika 1 [0001] Pistoke on irrotettu latauksen aikana: "valkoinen/valkoinen/valkoinen/punainen" Pistoke ei ollut oikein lukittuna – irrota pistoke ja yhdistä...
Page 145 Häiriöiden korjaus Tehoyksikön vika (esitetään väreillä punainen/sininen): Vika 4003 [0011] Ylivirta ajoneuvossa tunnistettu: "sininen/sininen/punainen/punainen" Ajoneuvo ei ole pysynyt sallitussa maksimivirrassa ja se on kytketty pois päältä – jos ongelma ilmenee edelleen, ajoneuvo täytyy viedä korjaamoon tarkastettavaksi. Vika 8005 [0101] Vikavirta ajoneuvossa tunnistettu: "sininen/punainen/sininen/punainen"...
Page 146: Huolto
Huolto Huolto Latausasema on pääsääntöisesti huoltovapaa, mutta omistajan täytyy kuitenkin tarkastaa säännöllisesti pistorasia tai latauspistoke (latauskaapeli mukaanlukien) vaurioiden ja kotelovaurioiden varalta. Puhdistus Puhdista latausaseman kotelo tarvittaessa kostealla liinalla. Pinttyneet liat voidaan poistaa miedolla, liuotinaineettomalla, hankaamattomalla puhdistusaineella. Huoltoliike Käänny kysymyksissä ja ongelmissa asennuksen suorittaneen sähköliikkeen puoleen. Ennen huoltoliikkeen puoleen kääntymistä: ●...
Page 148 Spis treści Spis treści Ważne informacje........................ 149 Wskazówki dotyczące podręcznika ................ 149 Wskazówki dotyczące produktu................. 150 Wskazówki dotyczące bezpieczeństwa .............. 151 Użytkowanie zgodnie z przeznaczeniem .............. 152 Wskazówki dotyczące niniejszego podręcznika ............ 152 Użytkowanie stacji ładowania .................... 153 Dioda LED stanu........................ 154 Wyświetlacz .........................
Page 149: Ważne Informacje
Ważne informacje Ważne informacje Wskazówki dotyczące podręcznika Wskazówki dotyczące niniejszego podręcznika W różnych miejscach niniejszego podręcznika znajdują się wskazówki i ostrzeżenia o możliwych zagroże- niach. Zastosowane symbole mają następujące znaczenie: OSTRZEŻENIE! Oznacza, że niezastosowanie odpowiednich środków ostrożności może prowadzić do śmierci lub poważnych obrażeń ciała. OSTROŻNIE! Oznacza, że niezastosowanie odpowiednich środków ostrożności może prowadzić...
Page 150: Wskazówki Dotyczące Produktu
Dlatego nie mogą być utylizowane razem z materiałami przewodzącymi (jak np. wióry żelazne, wełna stalowa zanieczyszczona olejem, itp.). Podręcznik instalacji można pobrać w Internecie na stronie www.keba.com/emobility. Najnowsze oprogramowanie wbudowane można pobrać w Internecie na stronie www.ke- ba.com/emobility (strefa pobierania). Nowe oprogramowanie wbudowane może np. uwzględ- niać...
Page 151: Wskazówki Dotyczące Bezpieczeństwa
Osoby, które na podstawie wykształcenia technicznego, wiedzy i doświadczenia oraz znajomości obowią- zujących norm potrafią ocenić zlecone im prace i rozpoznać możliwe zagrożenia. Nieprzestrzeganie wskazówek dotyczących bezpieczeństwa może prowadzić do zagrożenia życia, obrażeń ciała i uszkodzeń urządzenia! KEBA AG nie ponosi jakiejkolwiek odpowie- dzialności za wynikające w związku z tym roszczenia! pl - 151/200...
Page 152: Użytkowanie Zgodnie Z Przeznaczeniem
Ze względu na ograniczenia techniczne lub prawne nie wszystkie warianty/opcje są dostępne w każdym kra- Wskazówki dotyczące niniejszego podręcznika Niniejszy podręcznik oraz opisane funkcje dotyczą urządzeń typu: ● KeContact P20 / wersja oprogramowania wbudowanego: v2.x (i wyższe) ● KeContact P30 / wersja oprogramowania wbudowanego: v3.x (i wyższe) Użytkowanie niniejszego podręcznika Niniejszy podręcznik skierowany jest do następujących grup:...
Page 153: Użytkowanie Stacji Ładowania
Użytkowanie stacji ładowania Użytkowanie stacji ładowania Wariant typowy z kablem ładującym [A]…Dioda LED stanu [B1]…Miejsce na wtyczkę ładującą [B2]…Gniazdo standardowe (możliwe warianty) [C]…Pokrywa obudowy [D]…Uchwyt do kabla ładującego Przechowywanie wtyczki ładującej/kabla ładujące- Jeśli akurat nie jest przeprowadzany proces ładowania, można przechowywać wtyczkę ładującą w bezpiecz- nym miejscu na wtyczkę...
Page 154: Dioda Led Stanu
Dioda LED stanu Dioda LED stanu Segmenty diody LED stanu Dioda LED stanu informuje o aktualnym stanie robo- czym stacji ładowania. Składa się z 4 segmentów (S1 do S4), które pojedynczo lub razem mogą świecić lub migać w różnych kolorach. Dioda LED stanu jest widoczna wyłącznie przy aktyw- nym zasilaniu.
Page 155: Wyświetlacz
Wyświetlacz Wyświetlacz Wyświetlacz (P30 opcja) Opcjonalny wyświetlacz z matrycą punktową (1) może, w zależności od stanu roboczego, wyświetlać różne in- formacje (np. wersję oprogramowania, stan licznika energii). Gdy nie jest wykorzystywany, redukowana jest jasność wyświetlania lub po kilku minutach zostaje wyłączony. Wyświetlacz z matrycą punktową świeci przez obudo- wę...
Page 156: Usuwanie Usterek
Odłączyć napięcie zasilające od stacji ładowania (wbudowany lub zewnętrzny wyłącznik różnicowoprądowy i wyłącznik instalacyjny). Należy odłączyć kabel ładujący od pojazdu i stacji ładowania. Po- nownie włączyć napięcie zasilające. Defekt – należy skontaktować się z partnerem serwisowym. Więcej informacji można uzyskać z listy pytań i odpowiedzi na stronie www.keba.com/emobility. 156/200 - pl...
Page 157 Usuwanie usterek (*) Możliwe przyczyny błędów w przypadku awarii (dioda stanu LED miga na czerwono): Usterki wymagają zasadniczo potwierdzenia przez odłączenie wtyczki i mogą być wywoływane np. przez następujące przyczyny: Typowe błędy (przedstawiane są w kolorach czerwonym/białym): Błąd 1 [0001] Wtyczka została odłączona podczas procesu ładowa- nia: „biały/biały/biały/czerwony”...
Page 158 Usuwanie usterek Błędy jednostki mocy (przedstawiane są w kolorach czerwonym/niebieskim) Błąd 4003 [0011] W pojeździe rozpoznano prąd przeciążeniowy: „niebieski/niebieski/czerwony/czerwony” Pojazd nie dostosował się do dopuszczalnego prądu maksymalnego i został odłączony – jeśli problem bę- dzie się powtarzał, należy zlecić kontrolę pojazdu w warsztacie. Błąd 8005 [0101] W pojeździe rozpoznano prąd uszkodzeniowy: „niebieski/czerwony/niebieski/czerwony”...
Page 159: Konserwacja
Konserwacja Konserwacja Stacja ładowania zasadniczo nie wymaga konserwacji, musi być jednak regularnie kontrolowana przez wła- ściciela pod kątem uszkodzeń gniazda lub wtyczki ładującej (łącznie z kablem ładującym) oraz uszkodzeń obudowy. Czyszczenie W razie potrzeby należy czyścić obudowę stacji ładowania wilgotną ściereczką. Uporczywe zabrudzenia można usuwać...
Page 161 Περιεχόμενα Περιεχόμενα Σημαντικές πληροφορίες.................... 162 Οδηγίες εγχειριδίου .................... 162 Οδηγίες προϊόντος ..................... 163 Οδηγίες ασφαλείας..................... 164 Ενδεδειγμένη χρήση .................... 165 Σχετικά με το παρόν εγχειρίδιο .................. 165 Χρήση του σταθμού φόρτισης ................... 166 Λυχνία LED κατάστασης..................... 167 Οθόνη ........................... 168 Πληροφορίες...
Page 162: Σημαντικές Πληροφορίες
Σημαντικές πληροφορίες Σημαντικές πληροφορίες Οδηγίες εγχειριδίου Οδηγίες σχετικά με το παρόν εγχειρίδιο Σε διάφορα σημεία του εγχειριδίου θα βρείτε οδηγίες και προειδοποιήσεις για πιθανούς κινδύνους. Τα σύμβολα που χρησιμοποιούνται, έχουν ως εξής: ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Παρατηρείται κίνδυνος θανάτου ή σοβαρών τραυματισμών εάν δεν ληφθούν τα αντίστοιχα μέτρα...
Page 163: Οδηγίες Προϊόντος
Σημαντικές πληροφορίες Οδηγίες προϊόντος Η συσκευή φέρει σήμα CE. Την ευθύνη για την αντίστοιχη δήλωση συμμόρφωσης φέρει η KEBA AG. Οδηγία απόρριψης Το εικονίδιο με το διαγραμμένο κάδο απορριμμάτων επισημαίνει ότι οι ηλεκτρικές και οι ηλεκτρονικές συσκευές, συμπεριλαμβανομένων των αξεσουάρ, δεν θα πρέπει να...
Page 164: Οδηγίες Ασφαλείας
καθώς και της γνώσης των σχετικών προτύπων, μπορούν να αξιολογήσουν τις εργασίες που τους έχουν ανατεθεί και να αναγνωρίσουν πιθανούς κινδύνους. Σε περίπτωση μη τήρησης των οδηγιών ασφαλείας ενδέχεται να προκληθούν θάνατος, τραυματισμοί και βλάβες της συσκευής! Η KEBA AG αρνείται οποιαδήποτε ευθύνη από συνεπακόλουθες αξιώσεις! 164/200 - el...
Page 165: Ενδεδειγμένη Χρήση
χώρες. Σχετικά με το παρόν εγχειρίδιο Το παρόν εγχειρίδιο και οι περιγραφόμενες λειτουργίες ισχύουν για συσκευές του τύπου: ● KeContact P20 / Έκδοση υλικολογισμικού: v2.x (και νεώτερες) ● KeContact P30 / Έκδοση υλικολογισμικού: v3.x (και νεώτερες) Χρήση του παρόντος εγχειριδίου...
Page 166: Χρήση Του Σταθμού Φόρτισης
Χρήση του σταθμού φόρτισης Χρήση του σταθμού φόρτισης Τυπική έκδοση με καλώδιο φόρτισης [A]…Λυχνία LED κατάστασης [B1]…Υποδοχή απόθεσης βύσματος φόρτισης [B2]…Πρίζα προτύπου (διατίθενται διάφορες εκδόσεις) [C]…Κάλυμμα περιβλήματος [D]…Βάση καλωδίου φόρτισης Φύλαξη βύσματος/καλωδίου φόρτισης Εάν δεν εκτελείται φόρτιση, το βύσμα φόρτισης μπορεί να...
Page 167: Λυχνία Led Κατάστασης
Λυχνία LED κατάστασης Λυχνία LED κατάστασης Λυχνία LED κατάστασης – τμήματα Η λυχνία LED κατάστασης ενημερώνει για την τρέχουσα κατάσταση λειτουργίας του σταθμού φόρτισης. Αποτελείται από 4 τμήματα (S1 έως S4), τα οποία μπορεί να ανάβουν ή να αναβοσβήνουν με διάφορα...
Page 168: Οθόνη
Οθόνη Οθόνη Οθόνη (προαιρετική επιλογή P30) Η προαιρετική οθόνη Punktmatrix(1) μπορεί να εμφανίσει διάφορες πληροφορίες ανάλογα με την κατάσταση λειτουργίας (π.χ. έκδοση λογισμικού, κατάσταση μετρητή ενέργειας). Σε περίπτωση αδράνειας, η φωτεινότητα της οθόνης μειώνεται ή η οθόνη σβήνει έπειτα από μερικά λεπτά. Η...
Page 169: Αντιμετώπιση Βλαβών
ρεύματος διαρροής και καλωδίων). Αποσυνδέστε το καλώδιο φόρτισης από το όχημα και το σταθμό φόρτισης. Ενεργοποιήστε εκ νέου την τάση τροφοδοσίας. Βλάβη – επικοινωνήστε με τον υπεύθυνο εξυπηρέτησης. Για περισσότερες πληροφορίες, ανατρέξτε στον κατάλογο συχνών ερωτήσεων, στη διεύθυνση www.keba.com/emobility. el - 169/200...
Page 170 Αντιμετώπιση βλαβών (*) Πιθανές αιτίες μιας βλάβης (η λυχνία LED κατάστασης αναβοσβήνει με κόκκινο χρώμα): Κατά βάση, οι βλάβες θα πρέπει να επιβεβαιώνονται με αποσύνδεση του βύσματος και ενδέχεται να οφείλονται π.χ. στις ακόλουθες αιτίες: Γενικά σφάλματα (απεικονίζονται με κόκκινο/λευκό χρώμα): Σφάλμα...
Page 171 Αντιμετώπιση βλαβών Σφάλματα της μονάδας ισχύος (απεικονίζονται με κόκκινο/μπλε χρώμα) Σφάλμα 4003 [0011] Αναγνωρίστηκε υπερένταση στο όχημα: «μπλε / μπλε / κόκκινο / κόκκινο» Το όχημα δεν περιορίστηκε στο μέγιστο επιτρεπόμενο ρεύμα και απενεργοποιήθηκε - Εάν συνεχίσει να υφίσταται το πρόβλημα, μεταφέρετε το όχημα στο συνεργείο...
Page 172: Συντήρηση
Συντήρηση Συντήρηση Κατά βάση, για το σταθμό φόρτισης δεν απαιτείται συντήρηση, αλλά θα πρέπει να ελέγχεται από τον κάτοχο ανά τακτά χρονικά διαστήματα για τυχόν ελαττώματα στην πρίζα ή στο βύσμα φόρτισης (συμπεριλαμβανομένου του καλωδίου φόρτισης), καθώς και για βλάβες στο περίβλημα. Καθαρισμός...
Page 174 İçindekiler İçindekiler Önemli bilgiler ........................ 175 El kitabi bilgileri ...................... 175 Ürün bilgileri ....................... 176 Emniyet bilgileri...................... 177 Amacına uygun kullanım.................... 178 Bu el kitabı hakkında.................... 178 Şarj istasyonu kullanımı ..................... 179 LED durumu ......................... 180 Ekran ............................ 181 Ekran bilgileri ...................... 181 Arızanın giderilmesi ......................
Page 175: Önemli Bilgiler
Önemli bilgiler Önemli bilgiler El kitabi bilgileri Bu el kitabı hakkında bilgiler El kitabında çeşitli yerlerde olası tehlikelere karşı bilgiler ve uyarılar bulunmaktadır. Kullanılan sembollerin anlamları aşağıdadır: UYARI! İlgili önlemler alınmadığı takdirde, ölüm ya da ağır yaralanma meydana gelebileceği anlamına gelir. DİKKAT! İlgili önlemler alınmadığı...
Page 176: Ürün Bilgileri
Kurulum el kitabıwww.keba.com/emobility adresinden indirilebilir. En yeni donanım yazılımı www.keba.com/emobility (indirme alanı) adresinden indirilebilir. Yeni bir donanım yazılımı örn. değiştirilmiş standartları dikkate alabilir ya da yeni elektronik araçlarla olan uyumluluğu daha iyi konuma getirebilir.
Page 177: Emniyet Bilgileri
Teknik eğitim, bilgi ve deneyimiyle, ayrıca konuyla ilgili standartlar konusunda bilgi sahibi olan, meydana gelen çalışmaları değerlendirebilen ve olası tehlikeleri algılayabilen kişiler. Emniyet bilgilerine uyulmaması halinde hayati tehlikeye, yaralanmalara ve cihazda hasarlara yol açabilir! KEBA AG bu sebeple doğacak taleplerle ilgili hiçbir mesuliyet kabul etmez! tr - 177/200...
Page 178: Amacına Uygun Kullanım
Teknik ya da yasal kısıtlamalar nedeniyle her ülkede bütün varyantlar / opsiyonlar kullanıma sunulamaz. Bu el kitabı hakkında Bu el kitabı ve belirtilen fonksiyonların geçerli olduğu cihaz tipleri: ● KeContact P20 / donanım yazılım sürümü: v2.x (ve yüksek) ● KeContact P30 / donanım yazılım sürümü: v3.x (ve yüksek) Bu el kitabının kullanımı...
Page 179: Şarj Istasyonu Kullanımı
Şarj istasyonu kullanımı Şarj istasyonu kullanımı Şarj kablolu tipik varyant [A]…LED durumu [B1]…Şarj soketi için takma oyuğu [B2]…Standart kovan (varyantlar mümkün) [C]…Gövde kapağı [D]…Şarj kablosu için tutucu Şarj soketini/şarj kablosunu muhafaza etme Bir şarj işlemi uygulanıyorsa, şarj soketinin emniyetli şekilde muhafaza edilmesi için takma oyuğu [B1] takılabilir.
Page 180: Led Durumu
LED durumu LED durumu LED durumu – segmentler LED durumu şarj istasyonunun güncel işletim durumu hakkında bilgi verir. Birlikte ya da ayrı ayrı yanabilen veya yanıp sönebilen 4 segmentten oluşur (S1 ile S4 arasında). LED durumu sadece devreye alınmış akım beslemesinde görünür.
Page 181: Ekran
Ekran Ekran Ekran (P30 opsiyon) Opsiyonel seri nokta matris ekranı (1) işletim durumuna göre farklı bilgiler gösterebilir (örn. yazılım sürümü, enerji sayacı durumu). Etkin değilse göstergenin parlaklığı düşer veya birkaç dakika sonra kapanır. Seri nokta matris ekranının ışığı gövdeden dışarı yansır ve etkin olmayan göstergede görünmez! Ekran bilgileri Durum bilgileri...
Page 182: Arızanın Giderilmesi
Şarj istasyonunun besleme gerilimini (monte edilmiş veya üst konumdaki FI ve devre koruma şalteri) devre dışı bırakınız. Şarj kablosunu araçtan ve şarj istasyonundan çıkarınız. Besleme gerilimini yeniden devreye alınız. Arıza - Servis ortağınıza danışınız. Diğer bilgileri lütfen www.keba.com/emobility adresindeki SSS listesinden alınız. 182/200 - tr...
Page 183 Arızanın giderilmesi (*) Arıza durumunda olası nedenler (LED durumu kırmızı yanıp sönüyor): Arızalar prensip itibariyle soketin çıkarılması vasıtasıyla onaylanmalı ve örn. aşağıdaki nedenler vasıtasıyla tetiklenebilir: Genel hatalar (kırmızı/beyaz renklerle gösterilir): Hata 1 [0001] Soket, şarj işlemi sırasında çıkarılmıştı: "beyaz / beyaz / beyaz / kırmızı" Soket doğru şekilde kilitli değildi –...
Page 184 Arızanın giderilmesi Güç biriminin hataları (kırmızı/mavi renklerle gösterilir): Hata 4003 [0011] Araçta aşırı akım algılanır: "mavi / mavi / kırmızı / kırmızı" Araç izin verilen maksimum akıma uymadı ve kapatıldı – Sorunun devam etmesi durumunda araç atölye tarafından kontrol edilmelidir. Hata 8005 [0101] Araçta kaçak akım algılanır: "mavi / kırmızı...
Page 185: Bakım
Bakım Bakım Şarj istasyonu prensip itibariyle bakım gerektirmez, ancak ürünün sahibi tarafından düzenli aralıklarla prizde ya da şarj soketindeki (şarj kablosu dahil) arızalar ve gövdedeki hasarlar bakımından kontrol edilmelidir. Temizlik Talep halinde şarj istasyonu gövdesini nemli bir bez ile temizleyiniz. Zorlu kirler yumuşak, solvent içermeyen, aşındırıcı...
Page 187 内容目录内容目录重要信息 .............. 188 手册说明 .............. 188 产品提示 .............. 189 安全提示 .............. 190 规定用途 .............. 191 关于本手册 .............. 191 充电站的使用 .............. 192 状态 LED .............. 193 显示屏 ............... 194 显示屏信息 .............. 194 故障排除 .............. 195 维护 ................. 198 清洁 .............. 198 服务合作伙伴 ............ 198 zh - 187/200...
Page 188: 重要信息
重要信息重要信息手册说明本手册说明在本手册中的不同位置可以查看不同的提示和警告，用于表示可能存在的危险。所用符号的含义如下：警告！表示如未采取适当的预防措施，可能造成死亡或重伤。小心！表示如未采取适当的预防措施，可能造成财产损失或轻伤。注意表示如未采取适当的预防措施，可能造成财产损失。提示使用技巧和有用的信息均采用“i”加以标记。其中并不包含警告危险功能或有害功能的信息。其他重要信息。该箭头标记应执行的工作步骤。 188/200 - zh...
Page 189: 产品提示
重要信息产品提示设备具有 CE 标志。相应的一致性声明由 KEBA AG 准备。废弃处理说明划叉的垃圾桶符号表示，电气和电子设备及其附件应与普通生活垃圾分开处理。该提示位于产品上、使用说明书中或者包装上。材料根据其标记可以重新利用。通过对旧设备的重新利用、材料利用或其他形式的再利用，您可以为环保做出巨大贡献。电池的废弃处理电池或蓄电池属于特殊垃圾，必须以专业的方式进行废弃处理。尽管电池的电压很低，但仍有可能因短路而释放出足以点燃可燃性材料的电流。因此不得将其与可燃性材料（例如铁屑、被油弄脏的钢丝绒等）混在一起处理。可以从www.keba.com/emobility 下载安装手册。可以从www.keba.com/emobility（下载区）下载最新的固件。新固件能够考虑修订后的标准，或可改善与新型电动车的兼容性。 zh - 189/200...
Page 190: 安全提示
● 若充电站受损，则必须立即将其关闭并更换。 ● 不得擅自执行充电站维修作业，仅限制造商执行该作业（更换充电站）！ ● 切勿擅自改装和改造充电站！ ● 切勿拆除安全符号、警告提示、铭牌、标牌或管线标记等标识！ ● 充电站未配备任何独立的电源开关！建筑物内布线的 FI 和线路保护开关可作为电源断路装置使用。 ● 将电动车辆连接至电动车辆电力供应装置时，不得使用任何延长电缆。仅限连接电动车辆或其充电设备。切勿连接其他负载（电动工具等）！ ● 使用充电站为电动汽车充电时，请仔细阅读车辆的相关提示和说明书。 ● 通风：某些车辆在充电过程中可能会在室内区域中产生有毒或易爆气体，因此，必须配备外部通风系统。即，能够依据自身专业培训、知识和经验，以及对相关标准的了解评判所分配工作并能够辨别潜在危险的人员。未遵守安全提示可能导致生命危险、受伤及设备损坏！KEBA AG 拒绝承担任何由此导致的索赔要求！小心！损坏危险！ ● 切勿使用喷淋水（花园浇水用软管、高压清洗机等）清洁充电站！ ● 拉拔充电电缆时请握住插头，切勿拉拽电缆。 ● 请注意：切勿导致充电电缆出现机械性损坏（弯折、挤压或倾轧）且接触面切勿接触热源、污物或水源。 190/200 - zh...
Page 191: 规定用途
重要信息规定用途该设备是一款可在室内及室外区域为电力驱动车辆充电的“充电站”（例如，电动汽车）。充电站的设计可实现墙面或安装架安装。安装和连接充电站时，应遵守各个国家的规定。设备的规定用途包括在任何情况下均应遵守针对该设备制定的环境条件。设备根据相关安全标准研发、生产、检验和备案。因此，如果遵守针对规定用途的指示和安全技术提示，正常情况下产品不会造成财产损失或者危害人员健康。本手册中包含的指示必须严格遵守，否则可能出现安全隐患或导致安全装置失效。尽管本手册对相关安全提示进行了说明，但仍须注意符合相应应用情况的安全规定和事故预防规定。仅限连接电动车辆或其充电设备。切勿与其他设备（例如，电动工具）连接！由于技术或法律限制，因此无法向所有国家和地区供应全部型号/选配件。关于本手册本手册和说明的功能适用于设备类型： ● KeContact P20 / 固件版本：v2.x（和更高版本） ● KeContact P30 / 固件版本：v3.x（和更高版本）本手册的用途本手册适用于下列人群： ● 终端客户（充电站用户） ● 调试、服务技术人员 zh - 191/200...
Page 192: 充电站的使用
充电站的使用充电站的使用配备充电电缆的标准型号 [A]...状态 LED [B1]...充电插头放置位置 [B2]...标准插口（可选配其他型号） [C]...外壳护盖 [D]...充电电缆支架保存充电插头/充电电缆不执行充电作业时，可将充电插头插入放置位置 [B1] 以便安全保存。可卷起充电电缆并放在支架 [D] 上。提示放置位置可能因充电站的设计不同而与图示形式有所差别。开始充电过程状态 LED 充电站必须处于运行准备就绪状态，状态 LED 将每隔 3 秒缓慢闪烁绿色充电电缆既未插在车辆上，（ “运行准备就绪” ）。也未插在充电站上。在尝试以机械方式锁闭插头期间，状态 LED 将亮起橙色（“ 等待锁带标准插口的设备闭 ”）。成功锁闭后，状态 LED 再次每隔 3 秒缓慢闪烁绿色。首先，将充电电缆插在充电...
Page 193: 状态 Led
状态 LED 状态 LED 状态 LED – 区段状态 LED 提供充电站当前运行状态的信息。其由 4 个区段（S1 至 S4）组成，可以一起或单独以不同的颜色亮起或闪烁。只有在激活电源时才能查看状态 LED。无需以不同方式指示时，全部 4 个区段将同时亮起。状态 LED 功能每隔 3 秒缓慢绿色运行准备就绪（未将充电电缆插入两侧；闪烁可选：通过钥匙开关或 RFID 卡正确授权充电站）持续亮起绿色充电准备完毕（已将充电电缆插入两侧并锁闭）每秒闪烁绿色正在执行充电过程（适用于“EN 61851 模式 3”充电过程）插入后暂时亮起橙色...
Page 194: 显示屏
显示屏显示屏显示屏（P30 选配件）可选的 Punktmatrix 显示屏 (1) 可以根据运行状态的不同显示不同信息（比如软件版本、能量计数器状态）。在不活动时，降低显示亮度，或者在几分钟之后关闭。 Punktmatrix 显示屏照透外壳，在禁用显示时无法看到！显示屏信息状态信息在启动设备时，显示相关信息（软件版本、校验和、计数器状态）。能量计数器在开始和结束时在显示屏上通过“+”显示当前充电会话。 194/200 - zh...
Page 195: 故障排除
- 充电过程中避免车辆和充电站受到阳光直射（车棚、车库…） - 目视检测接插装置是否脏污、磨损、损坏）。必要时，请联系您的服务合作伙伴。因外部控制装置（电力供应设备、PV 设备...）导致释放匮乏未拔出标准插头未能通过车辆结束充电过程 – 根据车辆制造商的说明书结束充电过程。承受牵引力负载时可能无法解锁插头 - 压入插头并重新插在车辆上。随后，再次结束充电程序。状态 LED 闪烁红色故障 – 首先检查故障时可能的故障原因 (*)。切断充电站的电源电压（内置式或前置式 FI 和线路保护开关）。拔出车辆和充电站上的充电电缆。再次接通电源电压。损坏 - 请联系您的服务合作伙伴。更多信息请登录 www.kecontact.com 并参阅 www.keba.com/emobility中的常见问题 (FAQ) 列表。 zh - 195/200...
Page 196 故障排除 (*) 故障时可能的故障原因（状态 LED 闪烁红色）：原则上，必须通过拔出插头清除故障；下列原因可能导致故障发生：常规故障（以红色/白色显示）：故障 1 [0001] 充电过程中拔出插头： “白色/白色/白色/红色” 未正确锁闭插头 - 拔出插头并正确插入，插入时应注意是否正确锁闭。故障 2 [0010] 未识别到插头： “白色/白色/红色/白色” 请检查是否使用了符合标准的插头。故障 5 [0101] 充电站未识别到电动车辆，但识别到了不允许的用电器： “白色/红色/白色/红色” 仅可为使用标准电力驱动的电动车辆充电。请去除不允许的用电器，重新开始充电过程。故障 8 [1000] 充电站上的插头状态无效： “红色/白色/白色/白色” 电缆硬件故障 – 拔出插头并正确插入，必要时更换电缆。故障 3 [0011] 温度原因导致断电：...
Page 197 故障排除功率单元故障（以红色/蓝色显示）故障 4003 [0011] 在车辆中识别到过电流： “蓝色/蓝色/红色/红色” 车辆未保持许可的最高电流，被关闭 —— 如果仍然存在这一问题，应请求相关人员在车间中检测车辆。故障 8005 [0101] 在车辆中识别到故障电流： “蓝色/红色/蓝色/红色” 检查电缆，可能因雷雨造成故障，将充电站短时间与电源断开，重启充电过程 —— 如果仍然存在这一问题，应请求相关人员在车间中检测车辆。重置故障：如果插入或充电过程中出现中断，则充电站会尝试自动重新开始过程（最多 5 次）。如果仍无法开始充电过程，则必须按规定结束充电过程（参见章节“2 充电站的使用 [192]”）或可能需通过重启充电站确认该故障。如果某项故障重复出现但又无法找出合理原因，请联系您的服务合作伙伴。 zh - 197/200...
Page 198: 维护
维护维护原则上，充电站无需维护，但所有者必须定期检查插座或充电插头（包括充电电缆）上是否出现损坏并检查外壳是否出现破损。清洁必要时，使用湿布清洁充电站外壳。发现顽固污渍时，可使用不含溶剂且非磨损性的柔和清洁剂清除。服务合作伙伴如有疑问或问题，请联系负责执行电气安装的公司。在联系服务合作伙伴之前： ● 请检查“5 故障排除 [195]”章节中的各项故障排除措施。 ● 请检查车辆制造商手册中的各项故障排除措施。 ● 请记录设备的型号和序列号（设备顶部的铭牌）。铭牌 [A]…型号 [B]…序列号 [C]…材料号 [D]…设备型号 198/200 - zh...
Page 200 96166...

This manual is also suitable for:

Kecontact p30

Keba KeContact P20 User Manual

Available languages

Quick Links

Chapters

Related Manuals for Keba KeContact P20

Summary of Contents for Keba KeContact P20

This manual is also suitable for:
