FASE 9: Accensione dell'azionamento
• Assicurarsi che il segnale di abilitazione azionamento non sia applicato, terminale 11 (o terminali 31 e 34 su
Unidrive M300) aperto.
• Assicurarsi che il segnale di marcia non sia applicato, terminali 12 e 13 aperti (Unidrive M100, M200 e M300).
• Assicurarsi che il motore sia collegato all'azionamento.
• Assicurarsi che il collegamento del motore (Δ o Y) sia corretto.

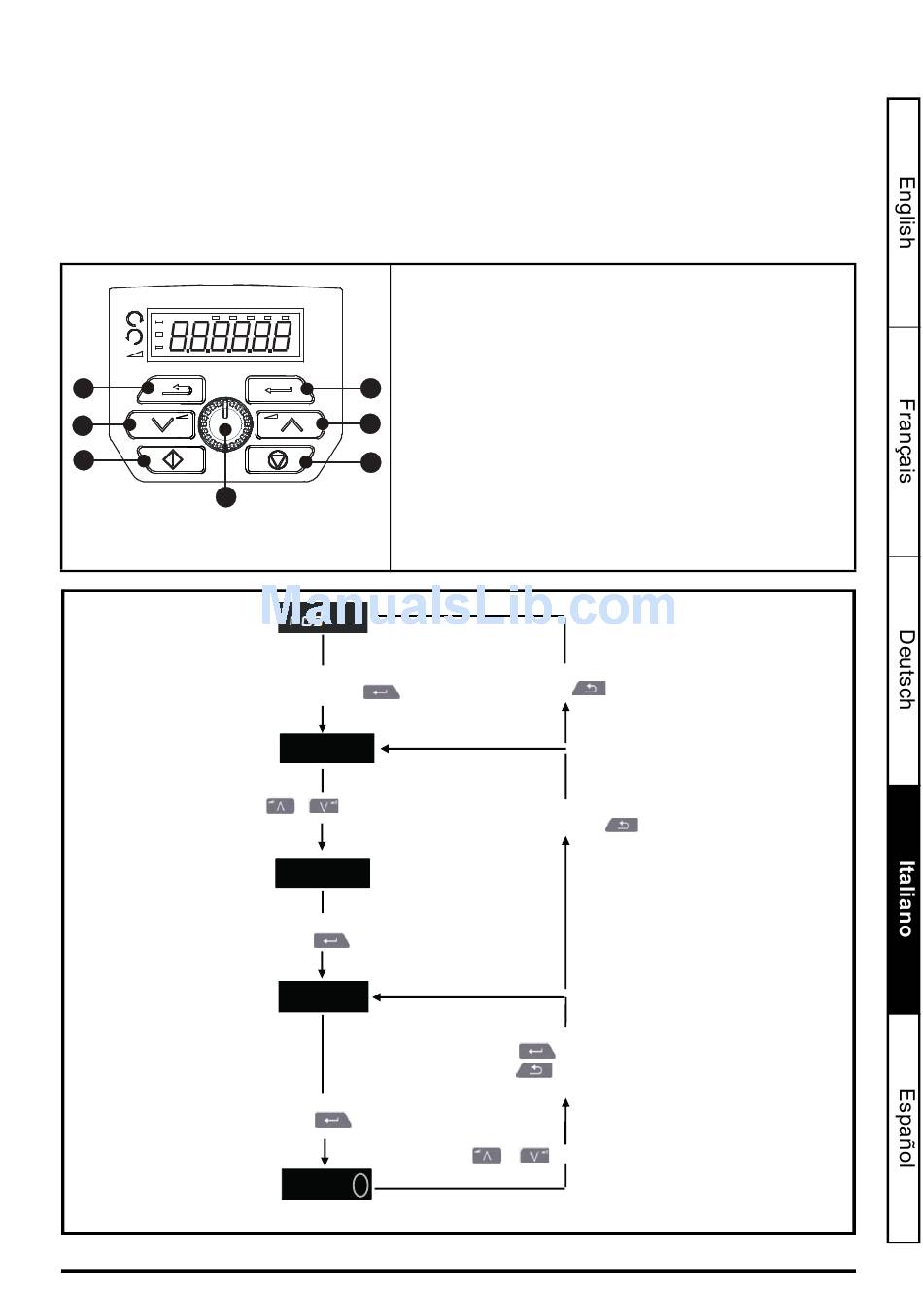

FASE 10: Utilizzare il tastierino
Il display fornisce all'utente informazioni sullo stato operativo dell'azionamento, sugli allarmi e sui codici di allarme.
Il tastierino consente di modificare i parametri, di arrestare e di avviare l'azionamento e di resettarlo.
V A Hz rpm %
7
6
5
4
Modalità
di Stato
Per entrare nella modalità Visualizzazione
parametri, premere il tasto
Modalità
Visualizzazione
parametri
Premere
il parametro
Per visualizzare il valore del parametro,
premere il tasto
Visualizzazione
del valore
parametro
Per entrare nella modalità Modifica,
premere il tasto
Modalità modifica
Unidrive M100/M101/M200/M201/M300 Guida dettagliata
Versione numero: 1
(1) Il tasto Invio serve per accedere alla modalità di visualizzazione
o di modifica dei parametri, oppure per confermare la modifica
apportata a un parametro.
(2 / 6) I tasti di Navigazione servono per selezionare parametri
singoli o per modificare i valori dei parametri.
(3) Il tasto Arresto / Reset (rosso) serve, nella modalità tastierino,
1
1
per arrestare e resettare l'azionamento (abilitato per Unidrive M101
e M201). Può inoltre essere utilizzata per resettare l'azionamento
2
nella modalità terminale.
(4) Il tasto Potenziometro rif. velocità serve per controllare il
3
riferimento di frequenza (solo per Unidrive M101 e M201).
(5) Il tasto Avvio (verde) serve per avviare l'azionamento nella
modalità tastierino (abilitato per Unidrive M101 e M201).
(7) Il tasto Esci serve per uscire dalla modalità modifica /
visualizzazione parametri.
Pr 10
o per selezionare
Per tornare alla modalità Visualizzazione
parametri, premere il tasto
Pr 01
0.00
Per tornare alla Visualizzazione del valore parametro
Premere il tasto
Premere il tasto
riportare il parametro al valore precedente alla modifica
Tenere premuto
0.00
(il valore modificato lampeggia)
Per tornare alla modalità Stato,
premere il tasto
per accettare il nuovo valore
per ignorare il nuovo valore e
o per aumentare o diminuire il valore
31
