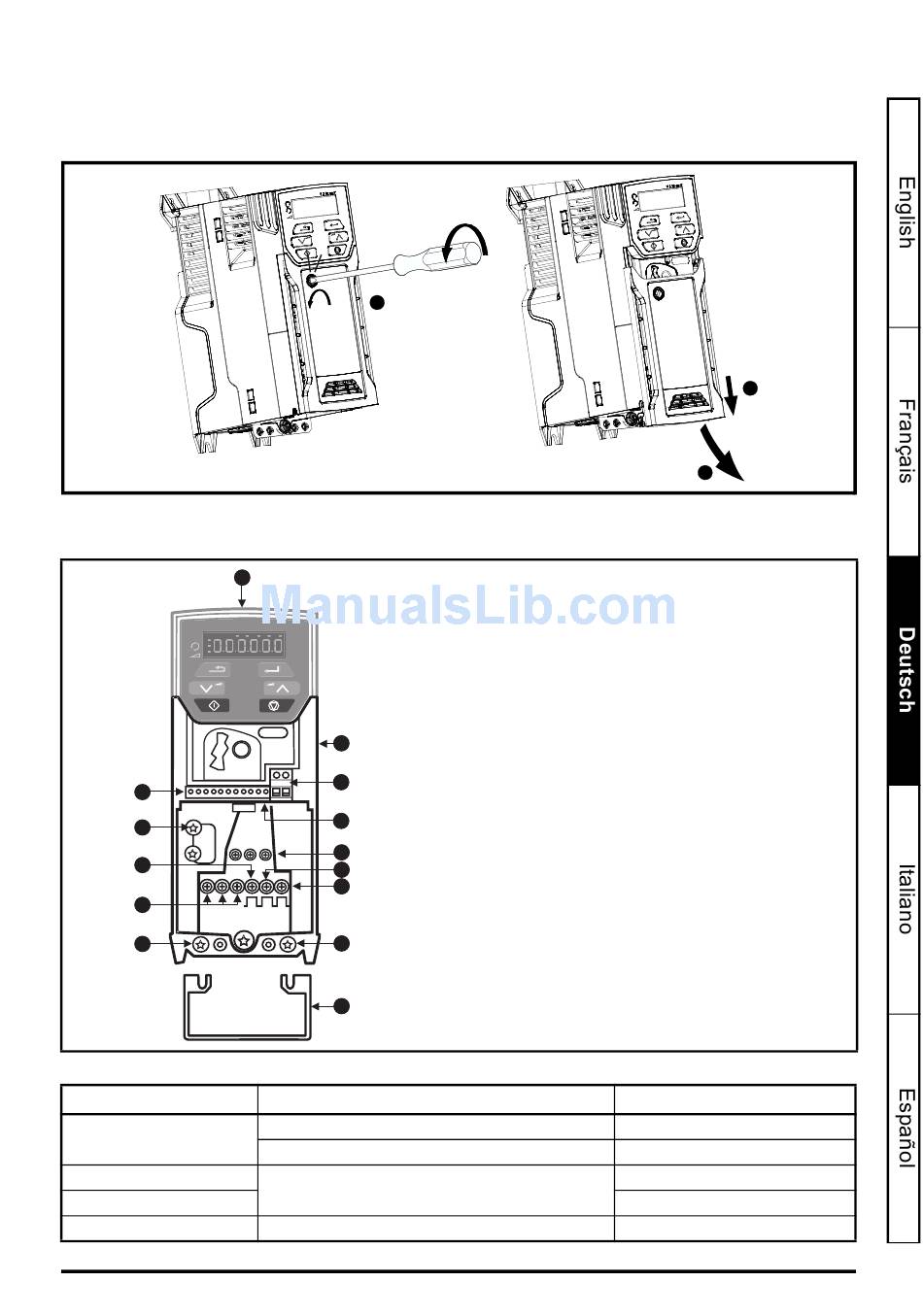

SCHRITT 6: Abdeckung abnehmen
1. Drehen Sie die Verriegelung der Klemmenabdeckung mit einem Schlitzschraubendreher um etwa 30° gegen
den Uhrzeigersinn.
2. Schieben Sie die Klemmenabdeckung nach unten.
3. Entfernen Sie die Klemmenabdeckung in der dargestellten Richtung.
SCHRITT 7: Identifikation der Umrichteranschlüsse
Abbildung 7-1 Anschlussdiagramm (Abbildung zeigt Baugröße 2)
+
4
EMC
6
L1 L2 L3
8
MOV
9
U V W
11
Tabelle 7-1 Empfohlene Anzugsdrehmomente
Gerätebaugröße
Alle
1
2, 3, 4
Alle
Schritt-für-Schritt-Anleitung Unidrive M100/M101/M200/M201/M300
Ausgabenummer: 1
1
2
1
3
12
10
7
5
- + BR
11
13
Klemmenblock Beschreibung
Steueranschlussklemmen
Relaisklemmen
Klemmenanschlüsse - Leistung
Erdungsanschlüsse
Legende
1. Typenschild (an der Seite des Umrichters)
2. Identifikationsschild
3. Relaisanschlussklemmen
4. Steueranschlüsse
5. Anschlussklemmen für den Bremswiderstand
6. Schraube f. internes EMV-Filter*
7. DC Bus +
8. DC Bus -
9. Motoranschlüsse
10. Netzverbindung
11. Erdung
12. Safe Torque Off Klemmen (STO)**
13. Kabelhalterung, wird auf die Erdungsanschlüsse (11)
geschraubt
* Vor dem Entfernen der Schraube Abschnitt 4.7.2 des
Leistungsmodul-Installationshandbuchs lesen.
** Nur Unidrive M300.
2
3
Anzugsdrehmomente
0,2 Nm
0,5 Nm
0,5 Nm
1,4 Nm
1,5 Nm
