ÉTAPE 9 : Mise sous tension du variateur
• S'assurer que le signal de déverrouillage du variateur n'est pas activé, la borne 11 (ou les bornes 31 et 34 de
l'Unidrive M300) est ouverte.
• S'assurer que le signal de marche n'est pas activé, les bornes 12 et 13 sont ouvertes (Unidrive M100, M200 et
M300).
• S'assurer que le moteur est raccordé au variateur.
• S'assurer que le raccordement du moteur (Δ ou Y) est correct.

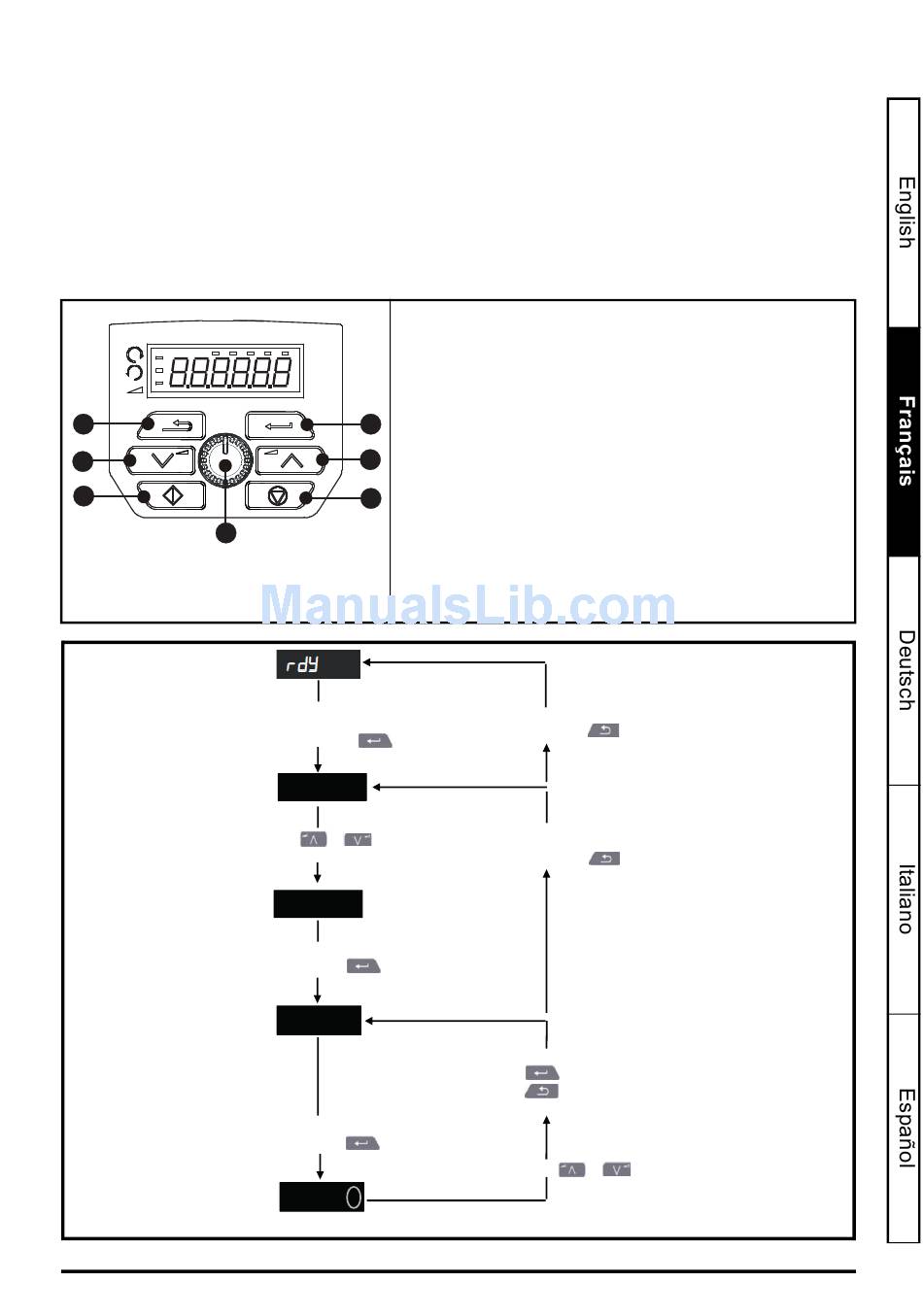

ÉTAPE 10 : Utilisation du clavier
L'afficheur présente des informations relatives à l'état de fonctionnement du variateur, aux codes et alarmes de
sécurité. Le clavier peut être utilisé pour modifier les paramètres, arrêter et mettre en marche le variateur ou faire
un reset du variateur.
V A Hz rpm %
7
6
5
4
Mode
État
Mode
Visualisation
des paramètres
Pour afficher la valeur du paramètre,
appuyer sur la touche
Affichage
de la valeur
du paramètre
Pour passer en mode Modification,
appuyer sur la touche
Mode Modification
Guide pas à pas pour l'Unidrive M100/M101/M200/M201/M300
Édition : 1
(1) La touche Entrée est utilisée pour passer en mode Modification
ou visualisation, ou pour valider un changement de paramètre.
(2 / 6) Les touches de navigation permettent de sélectionner les
paramètres ou de modifier leurs valeurs.
(3) En mode clavier, la touche Arrêt / Reset (rouge) permet d'arrêter
et de faire un reset du variateur (activée pour l'Unidrive M101 et
1
1
M201). En mode bornier, cette touche permet seulement de faire un
reset du variateur.
2
(4) Le Potentiomètre de référence de vitesse est utilisé pour
contrôler la référence de fréquence (uniquement sur les variateurs
3
Unidrive M101 et M201).
(5) En mode clavier, la touche Marche (verte) est utilisée pour
mettre en marche le variateur (activée pour l'Unidrive M101 et
M201).
(7) La touche Échap permet de quitter le mode Modification /
Visualisation.
Pour passer en mode
Visualisation des paramètres,
appuyer sur la touche
Pr 10
Appuyer sur ou
pour sélectionner un paramètre
Pr 01
0.00
Pour revenir à l'affichage de la valeur du paramètre
Appuyer sur la touche
Appuyer sur la touche
paramètre et rétablir la valeur préalable à la modification
Maintenir enfoncée la touche
ou diminuer la valeur
0.00
(le digit à modifier clignote)
Pour repasser en mode État,
appuyer sur la touche
Pour repasser en mode
Visualisation des paramètres,
appuyer sur la touche
pour conserver la nouvelle valeur
pour ignorer la nouvelle valeur du
ou pour augmenter
