VILLASET 1÷3/HP-YC
VILLASET 1÷3N/HP-YC
VILLASET 1÷4/HI-YC
BPT S.p.A.
30020 Cinto Caomaggiore
Venezia - Italy
BP1
C
5 7 8 9
06.2003/2406-8600
1
3
5
ISTRUZIONI PER
I
L'INSTALLAZIONE
AVVERTENZE
PER L'INSTALLATORE
Queste istruzioni devono essere
allegate al derivato interno.
CITOFONO YC/200
L'apparecchio è munito di un pulsan-
te apriporta
ed è dotato di chia-
mata elettronica.
È predisposto per l'inserimento del
pulsante servizi ausiliari (
dell'altoparlante YAL per potenziare
la nota di chiamata.
- Dimensioni: 98x215x63 mm.
AVVERTENZE PER L'UTENTE
- Non aprire o manomettere l'appa-
recchio.
- L'apparecchio funziona a bassissi-
ma tensione di sicurezza (24Vca):
non deve essere collegato a tensioni
superiori.
- In caso di guasto, modifica o inter-
vento sugli apparecchi dell'impianto
(alimentatore, ecc.) avvalersi di per-
sonale specializzato.
Pulsante apriporta
Normalmente il pulsante apriporta è
sempre attivo. Qualora lo si volesse
attivo solo a cornetta sollevata,
tagliare il ponticello a filo BP1 (fig. 5).
Funzione dei morsetti (fig. 5)
Morsettiera C
5
massa
7
chiamata
8
audio dal posto esterno
2
9
audio al posto esterno
POSTO ESTERNO
Il gruppo audio HA/200 del posto
esterno è completo di:
- altoparlante;
- microfono removibile per poter
essere montato in posizione remota,
qualora le caratteristiche dell'impian-
to lo richiedano;
- due potenziometri per le seguenti
funzioni (fig. 17):
regolazione del volume al posto
esterno;
regolazione del volume al deriva-
to interno.
Funzione dei morsetti
5
alimentazione 12 Vcc
21 +
8
comune chiamata (per nota testi-
4
mone)
11 audio al derivato interno
12 audio dal derivato interno
14 abilitazione
NOTA. In impianti in cui non sia previ-
sto il comando di abilitazione, il mor-
setto 14 può essere collegato a
massa (gruppo sempre attivo) o al
morsetto 12 (gruppo attivo al solleva-
mento della cornetta).
Caratteristiche tecniche
• Alimentazione del gruppo audio:
12 Vcc.
• Assorbimento del gruppo audio: 50
mA max. (35 mA a riposo).
• Assorbimento del gruppo di illumi-
nazione: 50mA, 14Vca.
• Potenza massima commutabile del
microcontatto: 24V 1A.
• Temperatura di funzionamento: da
6
-15 °C a +50 °C.
ALIMENTATORE A/200R
È costituito da un trasformatore della
potenza di 15 VA, protetto elettroni-
camente contro sovraccarichi e cor-
tocircuiti.
Funzione dei morsetti (fig. 18)
Morsettiera A
~
rete
~
Morsettiera B
+B ingresso 12 Vcc
5
massa
21 uscita 11 Vcc
) YP1 e
8
uscita comune chiamata 1
8A uscita comune chiamata 2
11 audio dal posto esterno
12 audio al posto esterno
23
uscita 14 Vca
16
NO normalmente aperto
C
comune
NC normalmente chiuso
Morsettiera C
5
massa
8
audio al derivato interno
9
audio dal derivato interno
Caratteristiche tecniche
• Alimentazione: 230V ±10% 50/60
Hz. Il trasformatore è protetto elet-
tronicamente contro sovraccarichi
e cortocircuiti.
L'apparecchio può essere alimenta-
to a 12Vcc, per es. da batteria, grup-
po di continuità (morsetti +B e 5).
NOTA. L'apparecchio non è dotato
di dispositivo per la protezione
della batteria.
• Potenza assorbita: 15 VA.
• Tensioni di uscita:
11 Vcc, 150 mA (300 mA di picco)
14 Vca, 650 mA (1 A in servizio
intermittente).
• Generatore di chiamata: 2 tipi di
nota bitonale (sulla stessa chiama-
ta si possono collegare in parallelo
fino a 3 derivati interni).
• Temperatura di funzionamento: da
0 °C a +35 °C.
• Dimensioni: modulo da 4 unità
basso per guida DIN (fig. 19).
NOTA. La protezione del trasformatore
dell'alimentatore contro sovraccarichi
e cortocircuiti è ottenuta elettronica-
mente anziché mediante fusibili; per
ripristinare il normale funzionamento,
in caso d'interruzione, bisogna:
a) togliere l'alimentazione all'alimen-
tatore,
b) eliminare le cause dell'arresto,
c) far raffreddare l'alimentatore per
almeno un minuto,
d) ricollegare l'apparecchio.
ALIMENTATORE A/200N
Di caratteristiche simili al mod.
A/200R,
dispone
seguente funzione:
- Alimentazione e comando per elet-
troserratura (12 Vca 1 A) tramite un
relè (interno all'apparecchio) pilotato
da un temporizzatore, regolabile da 2
a 15 s tramite il potenziometro P1
(fig. 20).
• Dimensioni: modulo da 6 unità
basso per guida DIN (fig. 21).
INSTALLAZIONE
Citofono YC/200

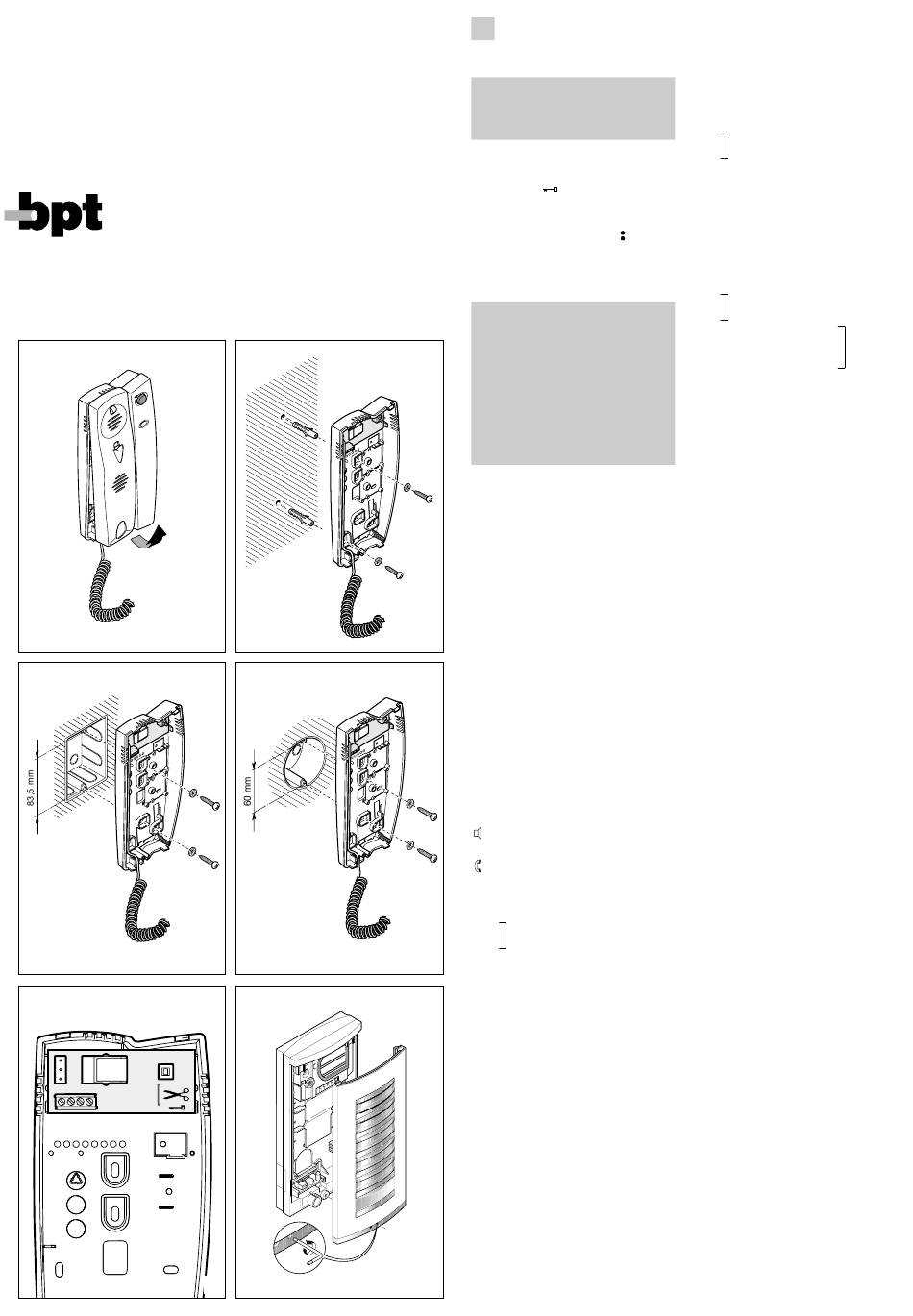

Dopo aver tolto il mobile (fig. 1), fis-
sare la base direttamente al muro
(fig. 2), oppure alla scatola incasso
(fig. 3 o 4).
contatti
relé
inoltre
della
1
