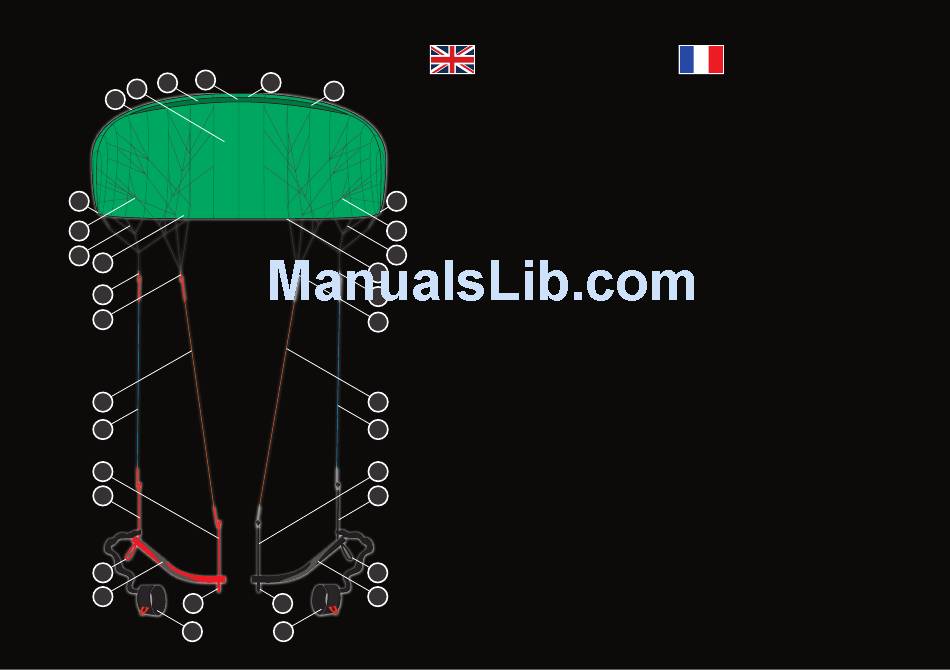

OVERVIEW & TERMINOLOGY -
6
FLYING YOUR KITE ON HANDLES
1. Top skin
2. Lower skin (foil kites only)
3. Air inlets (foil kites only)
4. Velcro bridle loop
5. Leading edge
7
6. Profiles
7. Velcro dirt-outs (foil kites only)
9
8. Left top bridle
9. Right top bridle
11
10. Left bottom bridle
13
11. Right bottom bridle
1 2. Dirt channel (foil kites only)
16
13. Trailing edge
17
14. Left rear line bridle loop
15. Left top line bridle loop
16. Right rear line bridle loop
17. Right top line bridle loop
18. Left top flying line
19. Right top flying line
19
20. Left rear flying line
21
21. Right rear flying line
22. Left top leader line
23. Right top leader line
23
24. Left rear leader line
25. Right rear leader line
25
26. Loop for groundstake
27. Left handle (red)
2 8. Right handle (black)
29. Loop for harness line
30. Left kitekiller
26
31. Right kitekiller
28
29
31
VUE D'ENSEMBLE ET TERMINOLOGIE -
AILE DE TRACTION AVEC POIGNÉES
1. Extrados
2. Intrados (seulement des ailes)
3. Entrées d'air (seulement des ailes)
4. Velcro
5. Bord d'attaque
6. Profils
7. Ouverture velcro (seulement des ailes)
8. Bride supérieure gauche
9. Bride supérieure droite
10. Bride inférieure gauche
11. Bride inférieure droite
1 2. Dirt channel (seulement des ailes)
13. Bord de fuite
14. Tête d'alouette mâle inférieure gauche
15. Tête d'alouette mâle supérieure gauche
16. Tête d'alouette mâle inférieure droite
17. Tête d'alouette mâle supérieure droite
18. Ligne avant gauche
19. Ligne avant droite
20. Ligne arrière gauche
21. Ligne arrière droite
22. Pré-ligne avant gauche
23. Pré-ligne avant droite
24. Pré-ligne arrière gauche
25. Pré-ligne arrière droite
26. Boucle pour groundstake
27. Poignée gauche
28. Poignée droite
29. Boucle de bout de harnais
30. Kitekiller gauche
31. Kitekiller droit
