Summary of Contents for WIKA MH-3

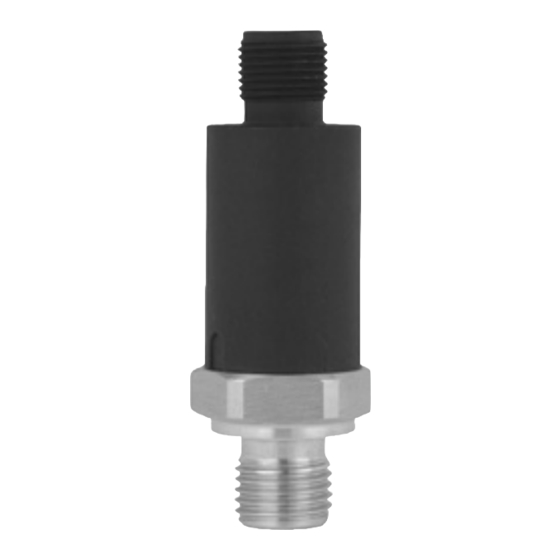

- Page 1 Operating instructions Betriebsanleitung OEM pressure sensor, model MH-3 OEM-Drucksensor, Typ MH-3 Examples / Beispiele...
- Page 2 3 - 18 Operating instructions model MH-3 Seite 19 - 35 Betriebsanleitung Typ MH-3 © 08/2015 WIKA Alexander Wiegand SE & Co. KG All rights reserved. / Alle Rechte vorbehalten. ® WIKA is a registered trademark in various countries. ®...
-
Page 3: Table Of Contents
3. Safety 4. Transport, packaging and storage 5. Commissioning, operation 6. Faults 7. Maintenance and cleaning 8. Dismounting, return and disposal 9. Specifications Declarations of conformity can be found online at www.wika.com WIKA Operating instructions OEM pressure sensor, model MH-3... -
Page 4: General Information 4 En
Subject to technical modifications. ■ Further information: ■ - Internet address: www.wika.de / www.wika.com - Relevant data sheet: PE 81.59 - Application consultant: Tel.: +49 9372 132-8976 Fax: +49 9372 132-8008976 support-tronic@wika.de WIKA Operating instructions OEM pressure sensor, model MH-3... -
Page 5: Design And Function
All process connections are available with the CDS system. The diameter of the pressure port is reduced in order to counteract pressure spikes and cavitation. 2.5 Scope of delivery Pressure sensor Cross-check scope of delivery with delivery note. WIKA Operating instructions OEM pressure sensor, model MH-3... -
Page 6: Safety
The instrument has been designed and built solely for the intended use described here, and may only be used accordingly. The manufacturer shall not be liable for claims of any type based on operation contrary to the intended use. WIKA Operating instructions OEM pressure sensor, model MH-3... - Page 7 The requisite personal protective equipment must be provided by the operating company. 3.5 Labelling, safety marks Product label wika.com MH-3 Product no. Serial no. Coded manufacturing date Measuring range WIKA Operating instructions OEM pressure sensor, model MH-3...
-
Page 8: Transport, Packaging And Storage
2. Place the instrument, along with the shock-absorbent material, in the packaging. 3. If stored for a prolonged period of time (more than 30 days), place a bag containing a desiccant inside the packaging. WIKA Operating instructions OEM pressure sensor, model MH-3... -
Page 9: Commissioning, Operation
1. Seal the sealing face (→ see “Sealing variants”). At the mounting point, screw the pressure sensor in hand-tight. Tighten with a torque spanner using the spanner flats. WIKA Operating instructions OEM pressure sensor, model MH-3... - Page 10 Optionally, a suitable external measure can be taken to ensure protection against surge voltages. Connecting the instrument 1. Assemble the mating connector or cable outlet. → See “Pin assignments” Establish the plug connection. WIKA Operating instructions OEM pressure sensor, model MH-3...
- Page 11 Wire cross-section 0.75 mm (with end splices) Cable diameter 6.6 mm Cable length 0.5 m or 2 m Legend Positive power supply terminal Negative power supply terminal Analogue output WIKA Operating instructions OEM pressure sensor, model MH-3...
-
Page 12: Faults
Discolouration is harmless No output signal Cable break Check the continuity, and if necessary exchange the cable No/wrong power supply Rectify the power supply No/wrong output signal Wiring error Rectify the wiring WIKA Operating instructions OEM pressure sensor, model MH-3... - Page 13 Operating temperature too Lower/increase the tempe- high/low rature Other mounting position Adjust the zero point Overpressure limit exceeded Reduce the pressure If complaint is unjustified, we will charge you the complaint processing fees. WIKA Operating instructions OEM pressure sensor, model MH-3...
-
Page 14: Maintenance And Cleaning
Do not use any hard or pointed objects. ▶ Do not use any abrasive cloths or sponges. Suitable cleaning agents Water ■ Conventional dishwashing detergent ■ Cleaning the instrument ▶ Wipe the instrument surface using a soft, damp cloth. WIKA Operating instructions OEM pressure sensor, model MH-3... -
Page 15: Dismounting, Return And Disposal
Unscrew the instrument with a spanner using the spanner flats. 8.2 Return Strictly observe the following when shipping the instrument: All instruments delivered to WIKA must be free from any kind of hazardous substances (acids, bases, solutions, etc.) and must therefore be cleaned before being returned. WARNING! -
Page 16: Specifications
Circular connector M12 x 1 (4-pin) IP67 Metri Pack series 150 (3-pin) IP67 AMP Superseal 1.5 (3-pin) IP67 Deutsch DT04-3P (3-pin) IP67 Cable outlet IP69K Vibration resistance 20 g (per IEC 60068-2-6, under resonance) WIKA Operating instructions OEM pressure sensor, model MH-3... - Page 17 -20 ... +125 °C -30 ... +120 °C 7/16-20 UNF-2A -20 ... +125 °C -40 ... +100 °C (O-ring BOSS) For further specifications see WIKA data sheet PE 81.59 and the order documentation. WIKA Operating instructions OEM pressure sensor, model MH-3...
- Page 18 WIKA Operating instructions OEM pressure sensor, model MH-3...
- Page 19 1. Allgemeines 2. Aufbau und Funktion 3. Sicherheit 4. Transport, Verpackung und Lagerung 5. Inbetriebnahme, Betrieb 6. Störungen 7. Wartung und Reinigung 8. Demontage, Rücksendung und Entsorgung 9. Technische Daten Konformitätserklärungen finden Sie online unter www.wika.de WIKA Betriebsanleitung OEM-Drucksensor, Typ MH-3...
-
Page 20: Allgemeines
Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen. ■ Technische Änderungen vorbehalten. ■ Weitere Informationen: ■ - Internet-Adresse: www.wika.de / www.wika.com - Zugehöriges Datenblatt: PE 81.59 - Anwendungsberater: Tel.: +49 9372 132-8976 Fax: +49 9372 132-8008976 support-tronic@wika.de WIKA Betriebsanleitung OEM-Drucksensor, Typ MH-3... -
Page 21: Aufbau Und Funktion
Software bewerten. Somit können permanente und temporäre Fehler unterschieden werden. 2.4 CDS-System Alle Prozessanschlüsse verfügen über das CDS-System. Der Durchmesser des Druck- kanals ist verringert, um Druckspitzen und Kavitation entgegenzuwirken 2.5 Lieferumfang Drucksensor Lieferumfang mit dem Lieferschein abgleichen. WIKA Betriebsanleitung OEM-Drucksensor, Typ MH-3... -
Page 22: Sicherheit De
→ Leistungsgrenzen siehe Kapitel 9 „Technische Daten“. Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert und darf nur dementsprechend verwen- det werden. Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. WIKA Betriebsanleitung OEM-Drucksensor, Typ MH-3... - Page 23 Im Arbeitsbereich angebrachte Hinweise zur persönlichen Schutzausrüstung befolgen! Die erforderliche persönliche Schutzausrüstung muss vom Betreiber zur Verfügung gestellt werden. 3.5 Beschilderung, Sicherheitskennzeichnungen Typenschild wika.com MH-3 Erzeugnis-Nr. Serien-Nr. Kodiertes Herstelldatum Messbereich WIKA Betriebsanleitung OEM-Drucksensor, Typ MH-3...
-
Page 24: Transport, Verpackung Und Lagerung
1. Das Gerät in eine antistatische Plastikfolie einhüllen. 2. Das Gerät mit dem Dämmmaterial in der Verpackung platzieren. 3. Bei längerer Einlagerung (mehr als 30 Tage) einen Beutel mit Trocknungsmittel der Verpackung beilegen. WIKA Betriebsanleitung OEM-Drucksensor, Typ MH-3... -
Page 25: Inbetriebnahme, Betrieb
Werkstoff und Form). Bei Fragen wenden Sie sich an unseren Anwen- dungsberater. → Kontaktdaten siehe Kapitel 1 „Allgemeines“ oder Rückseite der Betriebsanleitung. 1. Dichtfläche abdichten (→ siehe „Abdichtungsvarianten“). Drucksensor handfest in Montagestelle einschrauben. Mit Drehmomentschlüssel über Schlüsselfläche anziehen. WIKA Betriebsanleitung OEM-Drucksensor, Typ MH-3... - Page 26 Kabel erfolgen. Der Schirm des Kabels muss auf mindestens einer Seite mit Erde bzw. einem geeigneten Bezugspotential verbunden werden. Optional ist eine geeignete externe Maßnahme zum Schutz vor Stoßspannungen vorzusehen. Gerät anschließen 1. Gegenstecker oder Kabelausgang konfektionieren. → Siehe „Anschlussbelegungen“ Steckverbindung herstellen. WIKA Betriebsanleitung OEM-Drucksensor, Typ MH-3...
- Page 27 2-Leiter 3-Leiter Deutsch DT04-3P (3-polig) 2-Leiter 3-Leiter Kabelausgang 2-Leiter 3-Leiter braun braun grün grün weiß Aderquerschnitt 0,75 mm (mit Aderendhülsen) Kabeldurchmesser 6,6 mm Kabellänge 0,5 m oder 2 m Legende Positiver Versorgungsanschluss Negativer Versorgungsanschluss Analogausgang WIKA Betriebsanleitung OEM-Drucksensor, Typ MH-3...
-
Page 28: Störungen
Kontaktdaten siehe Kapitel 1 „Allgemeines“ oder Rückseite der Betriebs- anleitung. Störungen Ursachen Maßnahmen Kunststoff ist ausgeblichen UV-Einstrahlung Keine Maßnahmen notwendig Verfärbung ist unbedenklich Kein Ausgangssignal Leitungsbruch Durchgang überprüfen, ggf. Leitung austauschen Keine/Falsche Hilfsenergie Hilfsenergie korrigieren Kein/Falsches Ausgangssi- Verdrahtungsfehler Verdrahtung korrigieren gnal WIKA Betriebsanleitung OEM-Drucksensor, Typ MH-3... - Page 29 Gerät erden Stark schwankender Druck Dämpfung; Beratung durch des Prozessmediums Hersteller Abweichendes Nullpunktsi- Zu hohe/niedrige Einsatztem- Temperatur senken/erhöhen gnal peraturen Abweichende Einbaulage Nullpunkt korrigieren Überlast-Druckgrenze Druck reduzieren überschritten Im unberechtigten Reklamationsfall berechnen wir die Reklamationsbearbeitungskosten. WIKA Betriebsanleitung OEM-Drucksensor, Typ MH-3...
-
Page 30: Wartung Und Reinigung
▶ Keine aggressiven Reinigungsmittel verwenden. ▶ Keine harten oder spitzen Gegenstände verwenden. ▶ Keine scheuernden Tücher oder Schwämme verwenden. Geeignete Reinigungsmittel Wasser ■ Handelsüblicher Geschirrreiniger ■ Gerät reinigen ▶ Geräteoberfläche mit weichem, feuchten Tuch abwischen. WIKA Betriebsanleitung OEM-Drucksensor, Typ MH-3... -
Page 31: Demontage, Rücksendung Und Entsorgung
Gerät mit Schraubenschlüssel über Schlüsselfläche ausschrauben. 8.2 Rücksendung Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein und sind daher vor der Rücksendung zu reinigen. WARNUNG! Körperverletzungen, Sach- und Umweltschäden durch Messstoffreste Messstoffreste im ausgebauten Gerät können zur Gefährdung von Perso-... -
Page 32: Technische Daten
< 10 mA DC 0,5 ... 4,5 V < 10 mA Schutzart Rundstecker M12 x 1 (4-polig) IP67 Metri Pack Serie 150 (3-polig) IP67 AMP Superseal 1,5 (3-polig) IP67 Deutsch DT04-3P (3-polig) IP67 Kabelausgang IP69K WIKA Betriebsanleitung OEM-Drucksensor, Typ MH-3... - Page 33 -30 ... +100 °C M14 x 1,5 ISO 6149-2 -20 ... +125 °C -30 ... +120 °C 7/16-20 UNF-2A -20 ... +125 °C -40 ... +100 °C (O-ring BOSS) Weitere technische Daten siehe WIKA-Datenblatt PE 81.59 und Bestellunterlagen. WIKA Betriebsanleitung OEM-Drucksensor, Typ MH-3...
- Page 34 WIKA Betriebsanleitung OEM-Drucksensor, Typ MH-3...
- Page 35 WIKA Betriebsanleitung OEM-Drucksensor, Typ MH-3...
- Page 36 WIKA Alexander Wiegand SE & Co. KG Alexander-Wiegand-Straße 30 63911 Klingenberg • Germany Tel. +49 9372 132-0 Fax +49 9372 132-406 info@wika.de www.wika.de WIKA operating instructions OEM pressure sensor, model MH-3...
