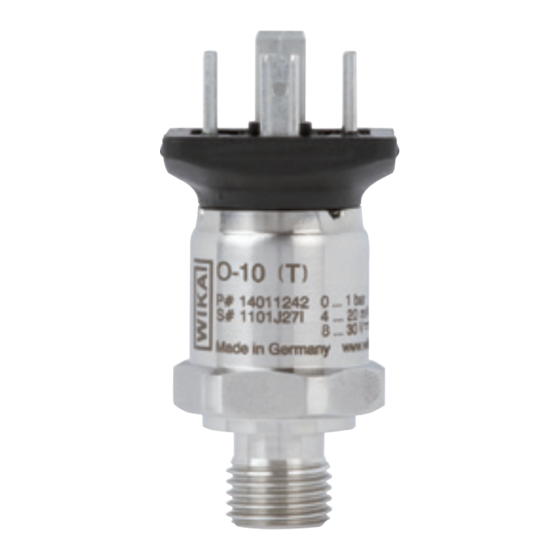

Pressure sensor, model O-10
Drucksensor, Typ O-10
Capteur de pression, type O-10
Sensor de presión, modelo O-10
Pressure sensor, model O-10 (T)
Operating instructions
Betriebsanleitung
Mode d'emploi
Manual de instrucciones
EN
DE
FR
ES

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the O-10 (T) and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for WIKA O-10 (T)

Summary of Contents for WIKA O-10 (T)

  • Page 1 Operating instructions Betriebsanleitung Mode d'emploi Manual de instrucciones Pressure sensor, model O-10 Drucksensor, Typ O-10 Capteur de pression, type O-10 Sensor de presión, modelo O-10 Pressure sensor, model O-10 (T)
  • Page 2 Manual de instrucciones modelo O-10 Página 78 - 103 © 2011 WIKA Alexander Wiegand SE & Co. KG All rights reserved. / Alle Rechte vorbehalten. WIKA ® is a registered trademark in various countries. WIKA ® ist eine geschützte Marke in verschiedenen Ländern.

  • Page 3: Table Of Contents

    Contents Contents General information Safety Specifications Design and function Transport, packaging and storage Commissioning, operation Maintenance and cleaning Faults Dismounting, return and disposal Declarations of conformity can be found online at www.wika.com. WIKA operating instructions pressure sensor, model O-10...

  • Page 4: General Information

    The general terms and conditions contained in the sales documentation shall apply. ■ Subject to technical modifications. ■ Further information: ■ - Internet address: www.wika.com / www.wika.de - Relevant data sheet: PE 81.65 - Application consultant: Tel.: +49 9372/132-0 Fax: +49 9372/132-406 E-Mail: info@wika.de WIKA operating instructions pressure sensor, model O-10...
  • Page 5 The measurement signal also provides the supply current. 3-wire Two connection lines are used for the power supply. One connection line is used for the measurement signal. Positive power supply terminal Reference potential Positive output terminal WIKA operating instructions pressure sensor, model O-10...

  • Page 6: Safety

    WIKA service engineer. The manufacturer shall not be liable for claims of any type based on operation contrary to the intended use.
  • Page 7 WARNING! Residual media in dismounted pressure sensors can result in a risk to persons, the environment and equipment. Take sufficient precautionary measures. WIKA operating instructions pressure sensor, model O-10...
  • Page 8 Output signal Power supply Pin assignment If the serial number becomes illegible due to mechanical damage or overpainting, traceability will no longer be possi- ble. Explanation of symbols General danger symbol Voltage DC WIKA operating instructions pressure sensor, model O-10...

  • Page 9: Specifications

    1) Measuring deviation of the zero signal ≤ ±0.7 % of span 2) Non-linearity ≤ ±0.6 % of span BFSL The given measuring ranges are also available in kg/cm , kPa and MPa. WIKA operating instructions pressure sensor, model O-10...

  • Page 10: Pressure Sensor, Model O

    3 times on request Vacuum tightness 3.2 Measuring ranges model O-10 (5) Relative pressure 0 ... 6 0 ... 10 0 ... 16 0 ... 25 0 ... 40 Overpressure limit 5 times Vacuum tightness WIKA operating instructions pressure sensor, model O-10...
  • Page 11 Load in Ω Current output (2-wire): ≤ (power supply - 8 V) / 0.02 A ■ Voltage output (3-wire): > maximum output signal / 1 mA ■ Ratiometric output signal (3-wire): > 4.5 kΩ ■ WIKA operating instructions pressure sensor, model O-10...
  • Page 12 Total current consumption Current output: ■ The total current consumption corresponds to the value of the output signal current (4 ... 20 mA), maximum 25 mA Voltage output: ■ 5 mA WIKA operating instructions pressure sensor, model O-10...
  • Page 13 Voltage output: DC 24 V ■ Ratiometric output signal: DC 5 V ■ Nominal position Calibrated in vertical mounting position with pressure connection facing downwards. 3.7 Time response Settling time > 2 ms WIKA operating instructions pressure sensor, model O-10...
  • Page 14 A different measuring deviation applies to some measuring ranges, see "Measuring ranges model O-10 (T)". Accuracy at reference conditions ≤ ±1.2 % of span Temperature error at 0 ... 80 °C ≤ ±1.5 % of span Long-term stability ≤ ±0.3 % of span/year WIKA operating instructions pressure sensor, model O-10...
  • Page 15 Mean temperature coefficient of zero point: ■ Typical: 0,3 % of span/10 K Maximum: 0,6 % of span/10 K Mean temperature coefficient of span: ■ ≤ ±0.1 % of span/10 K Long-term drift ≤ ±0.2 % of span/year WIKA operating instructions pressure sensor, model O-10...
  • Page 16 10 million load cycles Free fall test Resistant to an impact onto concrete from 1 m Temperatures Medium: -30 ... +100 °C ■ Ambient: -30 ... +100 °C ■ Storage: -30 ... +100 °C ■ WIKA operating instructions pressure sensor, model O-10...
  • Page 17 Resistant to an impact onto concrete from 1 m Temperatures Medium: -40 ... +100 °C ■ Ambient: -25 ... +80 °C ■ Storage: -25 ... +80 °C ■ Other temperature ranges on request WIKA operating instructions pressure sensor, model O-10...
  • Page 18 ■ Cable material (cable outlet) from PVC ■ Wetted parts Stainless steel 316L ■ 13-8 PH ■ For sealing materials see "Process connections" ■ Oil and grease free versions are available on request. WIKA operating instructions pressure sensor, model O-10...
  • Page 19 The stated ingress protection (per IEC 60529) only applies when plugged in using mating connectors that have the appropriate ingress protection. Short-circuit resistance S + vs. 0V Reverse polarity protection U B vs. 0V Overvoltage protection DC 36 V Insulation voltage DC 750 V WIKA operating instructions pressure sensor, model O-10...
  • Page 20 Insulation voltage DC 750 V For special model numbers, e.g. O-10000, please note the specifications stated on the delivery note. For further specifications see WIKA data sheet PE 81.65 and the order documentation. WIKA operating instructions pressure sensor, model O-10...

  • Page 21: Design And Function

    Only ever store the pressure sensor in its original packaging. WARNING! Before storing the instrument (following operation), remove any residual media. This is of particular importance if the medium is hazardous to health, e.g. caustic, toxic, carcinogenic, radioactive, etc. WIKA operating instructions pressure sensor, model O-10...

  • Page 22: Commissioning, Operation

    When screwing in, do not cross the threads. ■ For information on tapped holes and welding sockets, see Technical ■ Spanner flats information IN 00.14 at www.wika.com. WIKA operating instructions pressure sensor, model O-10...
  • Page 23 WIKA profile sealing material - e.g. PTFE tape (EN 837-2). sealings. For further information on seals see WIKA data sheet AC 09.08 or at www.wika.com. 6.2 Electrical mounting The instrument must be grounded via the process connection! ■...
  • Page 24 3-wire Circular connector M12 x 1 Metri-Pack series 150 2-wire 3-wire 2-wire 3-wire Cable outlet, unshielded Cable outlet, shielded 2-wire 3-wire 2-wire 3-wire brown brown brown brown blue blue green green black white WIKA operating instructions pressure sensor, model O-10...

  • Page 25: Maintenance And Cleaning

    Take sufficient precautionary measures. Do not use any pointed or hard objects for cleaning, as they may damage the diaphragm of the ■ process connection. For information on returning the instrument see chapter 9.2 "Return". WIKA operating instructions pressure sensor, model O-10...

  • Page 26: Faults

    In this case, contact the manufacturer. If a return is needed, please follow the instructions given in chapter 9.2 "Return". WIKA operating instructions pressure sensor, model O-10...

  • Page 27: Dismounting, Return And Disposal

    WARNING! Strictly observe the following when shipping the instrument: All instruments delivered to WIKA must be free from any kind of hazardous substances (acids, bases, solutions, etc.). When returning the instrument, use the original packaging or a suitable transport package.

  • Page 28: Drucksensor, Typ O

    Inhalt Inhalt Allgemeines Sicherheit Technische Daten Aufbau und Funktion Transport, Verpackung und Lagerung Inbetriebnahme, Betrieb Wartung und Reinigung Störungen Demontage, Rücksendung und Entsorgung Konformitätserklärungen finden Sie online unter www.wika.de. WIKA Betriebsanleitung Drucksensor, Typ O-10...

  • Page 29: De 1. Allgemeines

    Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen. ■ Technische Änderungen vorbehalten. ■ Weitere Informationen: ■ - Internet-Adresse: www.wika.com / www.wika.de - zugehöriges Datenblatt: PE 81.65 - Anwendungsberater: Tel.: +49 9372/132-0 Fax: +49 9372/132-406 E-Mail: info@wika.de WIKA Betriebsanleitung Drucksensor, Typ O-10...
  • Page 30 … hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. Abkürzungen 2-Leiter Zwei Anschlussleitungen dienen zur Spannungsversorgung. Der Speisestrom ist das Messsignal. 3-Leiter Zwei Anschlussleitungen dienen zur Spannungsversorgung. Eine Anschlussleitung dient für das Messsignal. Positiver Versorgungsanschluss Bezugspotential Positiver Messanschluss WIKA Betriebsanleitung Drucksensor, Typ O-10...

  • Page 31: Sicherheit

    Die technischen Spezifikationen in dieser Betriebsanleitung sind einzuhalten. Eine unsachgemäße Handhabung oder ein Betreiben des Gerätes außerhalb der technischen Spezifikationen macht die sofortige Stilllegung und Überprü- fung durch einen autorisierten WIKA-Servicemitarbeiter erforderlich. Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.
  • Page 32 Bei gefährlichen Messstoffen wie z. B. Sauerstoff, Acetylen, brennbaren oder giftigen Stoffen, sowie bei Kälteanlagen, Kompressoren etc. müssen über die gesamten allgemeinen Regeln hinaus die einschlägigen Vorschriften beachtet werden. WARNUNG! Messstoffreste in ausgebauten Drucksensoren können zur Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen. WIKA Betriebsanleitung Drucksensor, Typ O-10...
  • Page 33 Hilfsenergie Anschlussbelegung Wird die Seriennummer durch mechanische Beschädigung oder Übermalen unleserlich, ist eine Rückverfolgbarkeit nicht mehr möglich. Symbolerklärung Allgemeines Gefahrensymbol CE, Communauté Européenne Geräte mit dieser Kennzeichnung stimmen überein mit den zutreffenden europäischen Richtlinien. Gleichspannung WIKA Betriebsanleitung Drucksensor, Typ O-10...

  • Page 34: Technische Daten

    -30 inHg ... +300 -30 inHg ... +500 1) Messabweichung des Nullsignals ≤ ±0,7 % der Spanne 2) Nichtliniearität ≤ ±0,6 % der Spanne BFSL Die angegebenen Messbereiche sind auch in kg/cm , kPa und MPa verfügbar. WIKA Betriebsanleitung Drucksensor, Typ O-10...
  • Page 35 3. Technische Daten Überlast-Druckgrenze 2-fach 3-fach auf Anfrage Vakuumfestigkeit 3.2 Messbereiche Typ O-10 (5) Relativdruck 0 ... 6 0 ... 10 0 ... 16 0 ... 25 0 ... 40 Überlast-Druckgrenze 5-fach Vakuumfestigkeit WIKA Betriebsanleitung Drucksensor, Typ O-10...
  • Page 36 DC 0,5 ... 4,5 V Bürde in Ω Stromausgang (2-Leiter): ≤ (Hilfsenergie - 8 V) / 0,02 A ■ Spannungsausgang (3-Leiter): > maximales Ausgangssignal / 1 mA ■ Ratiometrisches Ausgangssignal (3-Leiter): > 4,5 kΩ ■ WIKA Betriebsanleitung Drucksensor, Typ O-10...
  • Page 37 Die Stromversorgung muss für den Betrieb oberhalb 2.000 m geeignet sein, falls der Drucksensor ab dieser Höhe verwendet wird. Gesamtstromaufnahme Stromausgang: ■ Die Gesamtstromaufnahme entspricht dem Wert des ausgegebenen Signalstroms (4 ... 20 mA), maximal 25 mA Spannungsausgang: ■ 5 mA WIKA Betriebsanleitung Drucksensor, Typ O-10...
  • Page 38 45 ... 75 % relativ Hilfsenergie Stromausgang: DC 14 V ■ Spannungsausgang DC 24 V ■ Ratiometrisches Ausgangssignal: DC 5 V ■ Nennlage Kalibriert bei senkrechter Einbaulage mit dem Prozessanschluss nach unten. 3.7 Zeitverhalten Einschwingzeit > 2 ms WIKA Betriebsanleitung Drucksensor, Typ O-10...
  • Page 39 Für manche Messbereiche gilt eine andere Messabweichung, siehe „Messbereiche Typ O-10 (T)“. Genauigkeit bei Referenzbedingungen ≤ ±1,2 % der Spanne Temperaturfehler bei 0 ... 80 °C ≤ ±1,5 % der Spanne Langzeitstabilität ≤ ±0,3 % der Spanne/Jahr WIKA Betriebsanleitung Drucksensor, Typ O-10...
  • Page 40 Temperaturfehler bei 0 ... 80 °C Mittlerer Temperaturkoeffizient des Nullpunktes: ■ Typisch: 0,3 % of span/10 K Maximal: 0,6 % of span/10 K Mittlerer Temperaturkoeffizient der Spanne: ■ ≤ ±0,1 % der Spanne/10 K Langzeitdrift ≤ ±0,2 % der Spanne/Jahr WIKA Betriebsanleitung Drucksensor, Typ O-10...
  • Page 41 40 g (6 ms), Schock mechanisch Lebensdauer 10 Millionen Lastwechsel Freifalltest Widersteht Aufprall aus 1 m auf Beton Temperaturen Medium: -30 ... +100 °C ■ Umgebung: -30 ... +100 °C ■ Lagerung: -30 ... +100 °C ■ WIKA Betriebsanleitung Drucksensor, Typ O-10...
  • Page 42 Lebensdauer 10 Millionen Lastwechsel Freifalltest Widersteht Aufprall aus 1 m auf Beton Temperaturen Medium: -40 ... +100 °C ■ Umgebung: -25 ... +80 °C ■ Lagerung: -25 ... +80 °C ■ Andere Temperaturbereiche auf Anfrage WIKA Betriebsanleitung Drucksensor, Typ O-10...
  • Page 43 Nicht messstoffberührte Teile CrNi-Stahl 316L ■ PBT GF 30 ■ Kabelmaterial (Kabelausgang) aus PVC ■ Messstoffberührte Teile CrNi-Stahl 316L ■ 13-8 PH ■ Dichtwerkstoffe siehe „Prozessanschlüsse“ ■ Öl- und fettfreie Ausführungen sind auf Anfrage erhältlich. WIKA Betriebsanleitung Drucksensor, Typ O-10...
  • Page 44 2) bis max. 80 °C zulässig Die angegebenen Schutzarten (nach IEC 60529) gelten nur im gesteckten Zustand mit Gegensteckern entsprechen- der Schutzart. Kurzschlussfestigkeit S + gegen 0V Verpolschutz U B gegen 0V Überspannungsschutz DC 36 V Isolationsspannung DC 750 V WIKA Betriebsanleitung Drucksensor, Typ O-10...
  • Page 45 S + gegen 0V Verpolschutz U B gegen 0V Überspannungsschutz DC 36 V Isolationsspannung DC 750 V Bei Sondertypennummer, z. B. O-10000 Spezifikationen gemäß Lieferschein beachten. Weitere technische Daten siehe WIKA-Datenblatt PE 81.65 und Bestellunterlagen. WIKA Betriebsanleitung Drucksensor, Typ O-10...

  • Page 46: Aufbau Und Funktion

    Den Drucksensor nur in Originalverpackung einlagern. WARNUNG! Vor der Einlagerung des Gerätes (nach Betrieb) alle anhaftenden Messstoffreste entfernen. Dies ist besonders wichtig, wenn der Messstoff gesundheitsgefährdend ist, wie z. B. ätzend, giftig, krebserregend, radioaktiv, usw. WIKA Betriebsanleitung Drucksensor, Typ O-10...

  • Page 47: Inbetriebnahme, Betrieb

    über das Gehäuse aufgebracht werden, sondern nur mit geeignetem Werkzeug über die dafür vorgesehene Schlüsselfläche. Beim Einschrauben die Gewindegänge nicht verkanten. ■ Angaben zu Einschraublöchern und Einschweißstutzen siehe Technische ■ Schlüsselfläche Information IN 00.14 unter www.wika.de. WIKA Betriebsanleitung Drucksensor, Typ O-10...
  • Page 48 Gewinde erfolgt die Abdichtung im Gewinde, mit zusätz- dichtungen, Dichtlinsen oder WIKA-Profildichtungen lichen Dichtwerkstoffen z. B. PTFE-Band (EN 837-2). einzusetzen. Hinweise zu Dichtungen siehe WIKA Datenblatt AC 09.08 oder unter www.wika.de. 6.2 Elektrische Montage Das Gerät über den Prozessanschluss erden. ■...
  • Page 49 Winkelstecker DIN 175301-803 C 2-Leiter 3-Leiter 2-Leiter 3-Leiter Rundstecker M12 x 1 Metri-Pack Serie 150 2-Leiter 3-Leiter 2-Leiter 3-Leiter Kabelausgang, ungeschirmt Kabelausgang, geschirmt 2-Leiter 3-Leiter 2-Leiter 3-Leiter braun braun braun braun grün grün blau blau weiß schwarz WIKA Betriebsanleitung Drucksensor, Typ O-10...

  • Page 50: Wartung Und Reinigung

    Messstoffreste in ausgebauten Drucksensoren können zur Gefährdung von Personen, Umwelt und ■ Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen. Keine spitzen bzw. harten Gegenstände zur Reinigung verwenden, diese können die Membrane des ■ Prozessanschlusses beschädigen. Hinweise zur Rücksendung des Gerätes siehe Kapitel 9.2 „Rücksendung“. WIKA Betriebsanleitung Drucksensor, Typ O-10...

  • Page 51: Störungen

    Betrieb zu setzen, sicherzustellen, dass kein Druck bzw. Signal mehr anliegt und gegen versehentliche Inbetriebnahme zu schützen. In diesem Falle Kontakt mit dem Hersteller aufnehmen. Bei notwendiger Rücksendung die Hinweise unter Kapitel 9.2 „Rücksendung“ beachten. WIKA Betriebsanleitung Drucksensor, Typ O-10...

  • Page 52: Demontage, Rücksendung Und Entsorgung

    WARNUNG! Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein. Zur Rücksendung des Gerätes die Originalverpackung oder eine geeignete Transportverpackung verwenden. Hinweise zur Rücksendung befinden sich in der Rubrik „Service“ auf unserer lokalen Internetseite.
  • Page 53 Sommaire Sommaire Généralités Sécurité Spécifications Conception et fonction Transport, emballage et stockage Mise en service, exploitation Entretien et nettoyage Dysfonctionnements Démontage, retour et mise au rebut Déclarations de conformité disponibles sur www.wika.fr. WIKA mode d'emploi capteur de pression, type O-10...

  • Page 54: Généralités

    Pour obtenir d'autres informations : ■ - Consulter notre site internet : www.wika.fr - Fiche technique correspondante : PE 81.65 - Conseiller applications : Tél. : (+33) 1 343084-84 Fax : (+33) 1 343084-94 E-Mail: info@wika.fr WIKA mode d'emploi capteur de pression, type O-10...
  • Page 55 3 fils Deux lignes de raccordement servent à l'alimentation en alimentation Un câble de raccordement est utilisé pour le signal de mesure. Borne d'alimentation positive Potentiel de référence Borne de sortie positive WIKA mode d'emploi capteur de pression, type O-10...
  • Page 56 être immédiatement effectués par un collaborateur autorisé du service de WIKA. Aucune réclamation ne peut être recevable en cas d'utilisation non conforme à l'usage prévu.
  • Page 57 être observées en plus de l'ensemble des règles générales. AVERTISSEMENT ! Les restes de fluides se trouvant dans les capteurs de pression démontés peuvent mettre en danger les personnes, l'environnement ainsi que l'installation. Prendre des mesures de sécurité suffisantes. WIKA mode d'emploi capteur de pression, type O-10...
  • Page 58 Si le numéro de série devient illisible à cause de dommages mécaniques ou de peinture, aucune traçabilité n'est plus possible. Explication des symboles Symbole général de danger CE, Communauté Européenne Les instruments avec ce marquage sont conformes aux directives européennes pertinentes. Tension DC WIKA mode d'emploi capteur de pression, type O-10...

  • Page 59: Spécifications

    1) Ecart de mesure du point zéro ≤ ±0.7 % de l'échelle 2) Non-linéarité ≤ ±0,6 % de l'échelle BFSL Les étendues de mesure données sont disponibles également en kg/cm kPa et MPa. WIKA mode d'emploi capteur de pression, type O-10...
  • Page 60 Résistance vide 3.2 Etendues de mesure, type O-10 (5) Pression relative 0 ... 6 0 ... 10 0 ... 16 0 ... 25 0 ... 40 Limite de surpression 5 fois Résistance vide WIKA mode d'emploi capteur de pression, type O-10...
  • Page 61 ≤ (alimentation - 8 V) / 0,02 A ■ Sortie tension (3 fils) : Signal de sortie max. / 1 mA ■ Signal sortie ratiométrique (3 fils) : > 4,5 kΩ ■ WIKA mode d'emploi capteur de pression, type O-10...
  • Page 62 Consommation de courant totale Sortie courant : ■ La consommation totale de courant correspond à la valeur du signal de sortie (4 ... 20 mA), maximum 25 mA Sortie tension : ■ 5 mA WIKA mode d'emploi capteur de pression, type O-10...
  • Page 63 Signal sortie ratiométrique : DC 5 V ■ Position nominale Calibré en position de montage verticale avec la connexion de pression regardant vers le bas. 3.7 Temps de réponse Durée de réglage > 2 ms WIKA mode d'emploi capteur de pression, type O-10...
  • Page 64 ≤ ± 1,2 % de l'échelle Erreur de température sur la plage de 0 ... 80 °C ≤ ± 1,5 % de l'échelle Stabilité à long terme ≤ ± 0,3 % de l'échelle par an WIKA mode d'emploi capteur de pression, type O-10...
  • Page 65 0,6 % de l'échelle/10 K Coefficient de température moyen de l'échelle : ■ ≤ ± 0,1 % de l'échelle/10 K Dérive à long terme ≤ ± 0,2 % de l'échelle par an WIKA mode d'emploi capteur de pression, type O-10...
  • Page 66 Résistant à un impact sur le béton à 1 m Températures Fluide : -30 ... +100 °C ■ Ambiante : -30 ... +100 °C ■ Stockage : -30 ... +100 °C ■ WIKA mode d'emploi capteur de pression, type O-10...
  • Page 67 Résistant à un impact sur le béton à 1 m Températures Fluide : -40 ... +100 °C ■ Ambiante : -25 ... +80 °C ■ Stockage : -25 ... +80 °C ■ Autres plages de température disponibles sur demande WIKA mode d'emploi capteur de pression, type O-10...
  • Page 68 ■ Parties en contact avec le fluide Acier inox 316L ■ 13-8 PH ■ Pour les matériaux des joints d'étanchéité, voir "Raccords process" ■ Versions dégraissé pour application oxygène disponible sur demande. WIKA mode d'emploi capteur de pression, type O-10...
  • Page 69 L'indice de protection mentionné (selon CEI 60529) dépend de l'indice de protection du connecteur femelle auquel est raccordé le transmetteur. Résistance court-circuit S + vs. 0V Protection contre l'inversion de polarité U B vs. 0V Protection contre la surtension DC 36 V Tension d'isolement DC 750 V WIKA mode d'emploi capteur de pression, type O-10...
  • Page 70 Pour les numéros de type spéciaux, par exemple O-10000, prière de tenir compte des spécifications figurant sur la notice de livraison. Pour de plus amples spécifications, voir la fiche technique WIKA PE 81.65 et la documentation de commande. WIKA mode d'emploi capteur de pression, type O-10...

  • Page 71: Conception Et Fonction

    Enlever tous les restes de fluides adhérents avant l'entreposage de l'instrument (après le fonctionnement). Ceci est particulièrement important lorsque le fluide représente un danger pour la santé, comme par exemple des substances corrosives, toxiques, cancérogènes, radioactives etc. WIKA mode d'emploi capteur de pression, type O-10...

  • Page 72: Mise En Service, Exploitation

    Lorsque vous vissez, ne pas croiser les filets. ■ Pour obtenir des informations concernant les trous taraudés et les ■ Surface de clé embases à souder, voir les Informations techniques IN 00.14 sur www. wika.fr. WIKA mode d'emploi capteur de pression, type O-10...
  • Page 73 à écrasement WIKA. bande PTFE (selon EN 837-2). Pour obtenir plus d'informations sur le scellage, voir la fiche de données WIKA AC 09.08 ou sous www. wika.fr. 6.2 Montage électrique L'instrument doit être mis à la terre par le raccord process ! ■...
  • Page 74 3 fils 2 fils 3 fils Sortie de câble, non blindé Sortie de câble, blindé 2 fils 3 fils 2 fils 3 fils marron marron marron marron vert vert bleu bleu blanc noir WIKA mode d'emploi capteur de pression, type O-10...

  • Page 75: Entretien Et Nettoyage

    Prendre des mesures de sécurité suffisantes. Ne pas utiliser d'objets pointus ou durs pour le nettoyage afin de ne pas endommager la membrane ■ du raccord process. Indications concernant le retour de l'appareil, voir chapitre 9.2 "Retour". WIKA mode d'emploi capteur de pression, type O-10...

  • Page 76: Dysfonctionnements

    Puis, sécuriser l'instrument afin d'empêcher toute remise en service involontaire. Contacter dans ce cas le fabricant. S'il est nécessaire de retourner l'instrument au fabricant, respecter les indications mentionnées au chapitre 9.2 "Retour". WIKA mode d'emploi capteur de pression, type O-10...

  • Page 77: Démontage, Retour Et Mise Au Rebut

    AVERTISSEMENT ! En cas d'envoi de l'instrument, il faut respecter impérativement ceci : Tous les instruments envoyés à WIKA doivent être exempts de toute substance dangereuse (acides, solutions alcalines, solutions, etc.). Pour retourner l'instrument, utiliser l'emballage original ou un emballage adapté pour le transport.
  • Page 78 Seguridad Datos técnicos Diseño y función Transporte, embalaje y almacenamiento Puesta en servicio, funcionamiento Mantenimiento y limpieza Fallos Desmontaje, devolución y eliminación de residuos Declaraciones de conformidad puede encontrar en www.wika.es. WIKA manual de instrucciones sensor de présion, modelo O-10...

  • Page 79: Información General

    Para obtener más informaciones consultar: ■ - Página web: www.wika.com / www.wika.de - Hoja técnica correspondiente: PE 81.65 - Servicio técnico: Tel.: (+34) 933 938 630 Fax: (+34) 933 938 666 E-Mail: info@wika.es WIKA manual de instrucciones sensor de présion, modelo O-10...
  • Page 80 Se utilizan dos líneas de conexión para la alimentación de corriente. Una línea de conexión es utilizada para la señal de medición. Alimentación positiva Potencial de referencia Conexión positiva de la medición WIKA manual de instrucciones sensor de présion, modelo O-10...

  • Page 81: Seguridad

    WIKA. No se admite ninguna reclamación debido a una utilización no conforme a lo previsto.
  • Page 82 ¡ADVERTENCIA! Medios residuales en sensores de presión desmontados pueden causar riesgos para personas, medio ambiente e instalación. Tomar adecuadas medidas de precaución. WIKA manual de instrucciones sensor de présion, modelo O-10...
  • Page 83 Si el número de serie queda ilegible por daños mecánicos o tras pintar por encima, ya no se puede mantener la trazabilidad. Explicación de símbolos Símbolo general de riesgos CE, Communauté Européenne Los instrumentos con este marcaje cumplen las directivas europeas aplicables. Corriente continua WIKA manual de instrucciones sensor de présion, modelo O-10...

  • Page 84: Es 3. Datos Técnicos

    1) Error de medición de la señal cero ≤ ±0,7 % del span 2) Alinealidad ≤ ±0,6 % del span BFSL Los rangos de medida indicados están disponibles también en kg/cm y kPa. WIKA manual de instrucciones sensor de présion, modelo O-10...
  • Page 85 3.2 Rangos de medida, modelo O-10 (5) Presión relativa 0 ... 6 0 ... 10 0 ... 16 0 ... 25 0 ... 40 Límite de presión de sobrecarga 5 veces Resistencia al vacío Sí WIKA manual de instrucciones sensor de présion, modelo O-10...
  • Page 86 ≤ (alimentación auxiliar - 8 V) / 0,02 A ■ Salida de tensión (3 hilos): > Señal de salida max. / 1mA ■ Señal de salida ratiométrico (3 hilos): > 4,5 kΩ ■ WIKA manual de instrucciones sensor de présion, modelo O-10...
  • Page 87 Salida de corriente: ■ La alimentación de corriente eléctrica total corresponde al valor del corriente de señal emitido (4 ... 20 mA), máximo 25 mA Tensión de alimentación: ■ 5 mA WIKA manual de instrucciones sensor de présion, modelo O-10...
  • Page 88 ■ Señal de salida ratiométrico: DC 5 V ■ Posición nominal Calibrado en posición vertical con la conexión a presión hacia abajo. 3.7 Respuesta temporal Tiempo de establecimiento > 2 ms WIKA manual de instrucciones sensor de présion, modelo O-10...
  • Page 89 Precisión en las condiciones de referencia ≤ ±1,2 % del span Error de temperatura a 0 ... 80 ºC ≤ ±1,5 % del span Estabilidad a largo plazo ≤ ±0,3 % del span/año WIKA manual de instrucciones sensor de présion, modelo O-10...
  • Page 90 0,3 % del span/10 K Máximo: 0,6 % del span/10 K Coeficiente de temperatura medio del span: ■ ≤ 0,1 % del span/10 K Deriva a largo plazo ≤ ±0,2 % del span/año WIKA manual de instrucciones sensor de présion, modelo O-10...
  • Page 91 Test de caída libre Resiste un impacto contra hormigón desde una altura de 1 m Temperaturas Medio: -30 ... +100 °C ■ Ambiente: -30 ... +100 °C ■ Almacenamiento: -30 ... +100 °C ■ WIKA manual de instrucciones sensor de présion, modelo O-10...
  • Page 92 Resiste un impacto contra hormigón desde una altura de 1 m Temperaturas Medio: -40 ... +100 °C ■ Ambiente: -25 ... +80 °C ■ Almacenamiento: -25 ... +80 °C ■ Otros rangos de temperatura a petición WIKA manual de instrucciones sensor de présion, modelo O-10...
  • Page 93 Material de cable (salida de cable) de PVC ■ Piezas en contacto con el medio Acero inoxidable 316L ■ 13-8 PH ■ Los materiales de sellado véase "conexiones" ■ Versiones sin aceite y grasa están disponibles a petición. WIKA manual de instrucciones sensor de présion, modelo O-10...
  • Page 94 Resistencia contra cortocircuitos S + contra 0V Protección contra polaridad inversa U B contra 0V Protección contra sobretensiones DC 36 V Tensión de aislamiento DC 750 V WIKA manual de instrucciones sensor de présion, modelo O-10...
  • Page 95 Observar las especificaciones en el albarán para números de tipos especiales, p. ej. O-10000. Para más datos técnicos, consulte la hoja técnica de WIKA PE 81.65 y la documentación de pedido. WIKA manual de instrucciones sensor de présion, modelo O-10...

  • Page 96: Diseño Y Función

    Antes de almacenar el instrumento (después del funcionamiento), eliminar todos los restos de medios adheridos. Esto es especialmente importante cuando el medio es nocivo para la salud, como p. ej. cáustico, tóxico, cancerígeno, radioactivo, etc. WIKA manual de instrucciones sensor de présion, modelo O-10...

  • Page 97: Puesta En Servicio, Funcionamiento

    No bloquear las vueltas de la rosca al enroscar. ■ Superficie plana de Las indicaciones sobre taladros para roscar y para soldar están en ■ ajuste nuestra información técnica IN 00.14 en www.wika.es. WIKA manual de instrucciones sensor de présion, modelo O-10...
  • Page 98 PTFE (EN 837-2). WIKA. Para notas acerca de las juntas, véase la hoja técnica WIKA AC 09.08 o www.wika.es. 6.2 Montaje eléctrico Poner a tierra el instrumento a través de la conexión.
  • Page 99 2 hilos 3 hilos Salida de cable, sin blindar Salida de cable, con blindaje 2 hilos 3 hilos 2 hilos 3 hilos marrón marrón marrón marrón verde verde azul azul blanco negro WIKA manual de instrucciones sensor de présion, modelo O-10...

  • Page 100: Mantenimiento Y Limpieza

    No utilizar ningún objeto puntiagudo o duro para efectuar la limpieza, para evitar cualquier daño de ■ la membrana de la conexión al proceso. Véase el capítulo 9.2 "Devolución" para obtener más información acerca de la devolución del instrumento. WIKA manual de instrucciones sensor de présion, modelo O-10...

  • Page 101: Fallos

    En este caso ponerse en contacto con el fabricante. Si desea devolver el instrumento, observar las indicaciones en el capítulo 9.2 "Devolución". WIKA manual de instrucciones sensor de présion, modelo O-10...

  • Page 102: Desmontaje, Devolución Y Eliminación De Residuos

    ¡ADVERTENCIA! Es imprescindible observar lo siguiente para el envío del instrumento: Todos los instrumentos enviados a WIKA deben estar libres de sustancias peligrosas (ácidos, lejías, soluciones, etc.). Utilizar el embalaje original o un embalaje adecuado para la devolución del instrumento.
  • Page 103 WIKA operating instructions pressure sensor model O-10...
