Westfalia 314 386 300 107 Installation And Operating Manual

Westfalia 314 386 300 107 Installation And Operating Manual

Electrical system for trailer hitch for opel astra limousine, 10/2009; opel astra stufenheck, 08/2012; opel astra gtc, 12/2011; opel astra sports tourer, 12/2010; opel zafira, 01/2012; opel insignia limousine, 11/2008; chevrolet orlando, 01/2011; saab 9
Hide thumbs

Advertisement

Quick Links

Download this manual
Elektroanlage für Anhängevorrichtung
Elektrické zařízení pro tažné zařízení
Elsæt til anhængertræk
Instalación eléctrica para el dispositivo de remolque
Installation électrique pour dispositif d'attelage
Vetolaitteen sähköjärjestelmä
Electrical system for trailer hitch
Ηλεκτρικό σύστημα για διάταξη ρυμούλκησης
Elektromos felszerelés a vonószerkezet
Impianto elettrico per gancio di traino
Elektrisk anlegg for tilhengerfeste
Elektrische installaties voor aanhanger
Instalacja elektryczna do haka holowniczego
Электрооборудование сцепки
Elsystem för dragkrok
314 386 300 107
314 386 300 113
WESTFALIA-Automotive GmbH
Am Sandberg 45
D-33378 Rheda-Wiedenbrück
Montage- und Betriebsanleitung, Originalbetriebsanleitung
Návod k montáži a použití
Monterings- og betjeningsvejledning
Asennus- ja käyttöohje
installation and operating manual
Szerelési- és üzemeltetési utasítások
Istruzioni di montaggio e per l'uso
Monterings- og bruksanvisning
Montage- en gebruikshandleiding
Инструкция по монтажу и эксплуатации
Monterings- och bruksanvisning
1
2
6
7
3
5
4
8
9
7
1
6
10
2
4
11
5
3
12
13
Opel Astra Limousine,
Opel Astra Stufenheck,
Opel Astra GTC,
Opel Astra Sports Tourer,
Opel Zafira,
Opel Insignia Limousine,
Chevrolet Orlando,
Saab 9.5,
Opel Cascada,
Instrucciones de montaje y uso
Notice de montage et d'utilisation
Οδηγίες τοποθέτσης και λειτουργίας
Instrukcja montażu i obsługi
12/2011 
01/2012 
08/2010 
04/2013 
10/2009 
08/2012 
12/2010 
11/2008 
01/2011 
314 386 391 101 - 009

Advertisement

loading
Need help?

Need help?

Do you have a question about the 314 386 300 107 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Westfalia 314 386 300 107

Summary of Contents for Westfalia 314 386 300 107

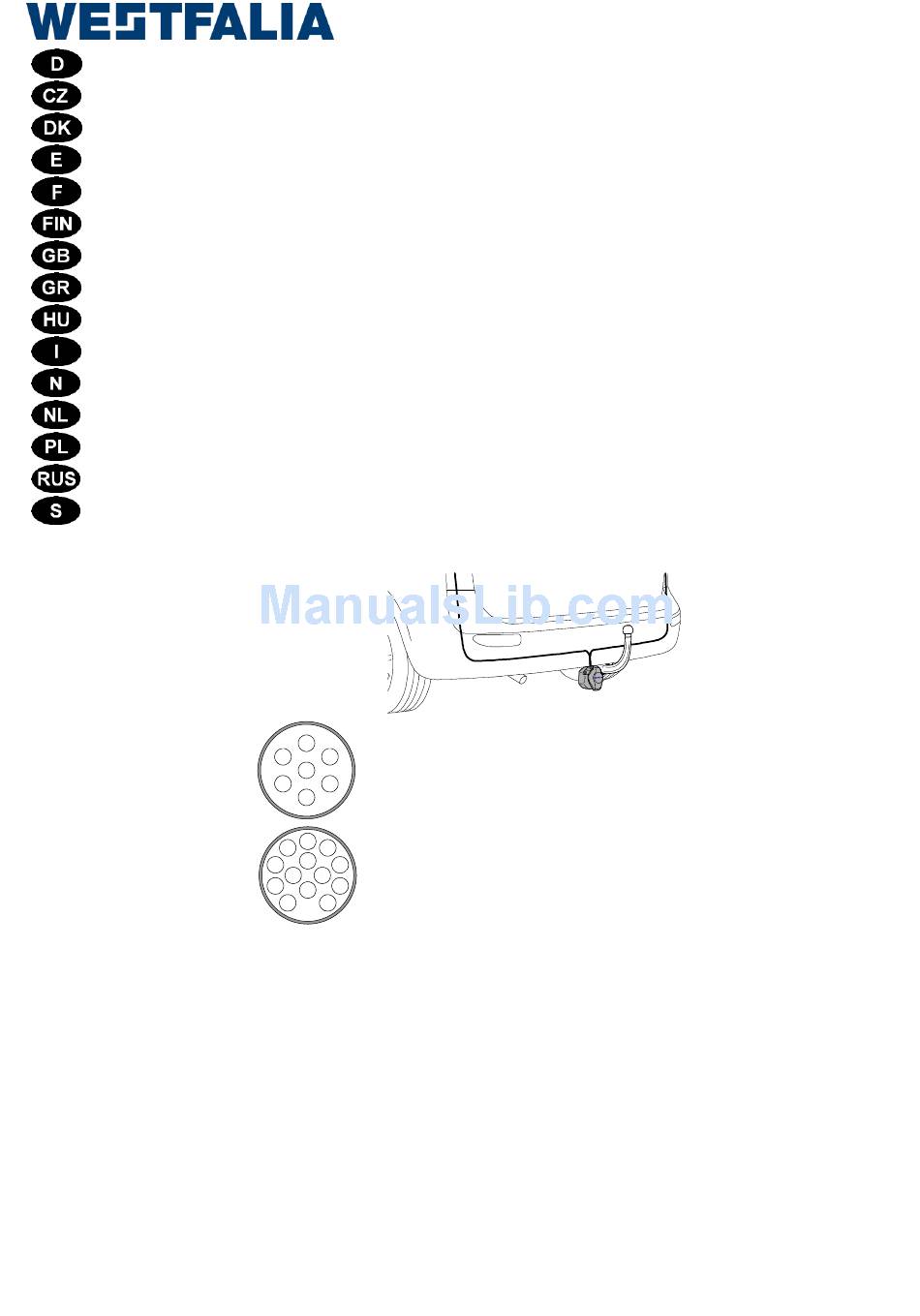

  • Page 1 Instalacja elektryczna do haka holowniczego Instrukcja montażu i obsługi Электрооборудование сцепки Инструкция по монтажу и эксплуатации Elsystem för dragkrok Monterings- och bruksanvisning 314 386 300 107 314 386 300 113 Opel Astra Limousine, 10/2009  Opel Astra Stufenheck, 08/2012 ...
  • Page 2 314 386 391 101 - 009...
  • Page 3 Steckdosenbelegung Obsazení zásuvky Koblingsskema Esquema de tomas de Affectation des prises Pistorasian navat enchufe électriques Αντιστοιχία πρίζας Pin assignment Csatlakozódugó leosztása Schema dei collegamenti Kontaktskjema Contactdoosbezetting della presa Rozkład pinów Разводка розеток Stickdosschema 314 386 391 101 - 009...
  • Page 4 314 386 391 101 - 009...
  • Page 5 314 386 391 101 - 009...
  • Page 6 314 386 391 101 - 009...
  • Page 7 314 386 391 101 - 009...
  • Page 8 Elektrické zařízení pro tažné zařízení smí montovat pouze odborné podniky. Při chybné montáži hrozí vážné nebezpečí nehody! Společnost WESTFALIA-Automotive není zodpovědná za případná zranění, škody na majetku nebo ztráty na zisku, které mohou být způsobeny chybnou montáží nebo nesprávném používáním výrobku.
  • Page 9 Elsættet til anhængertrækket må kun monteres af kvalificeret personel. Ved forkert montering er der fare for alvorlige fejlfunktioner! WESTFALIA-Automotive overtaget ikke ansvaret for person- eller tingskader henholdsvis for tab, der er forårsaget af en forkert installation, montage eller anvendelse af produktet.
  • Page 10 Seules des entreprises spécialisées sont autorisées à monter le faisceau électrique du dispositif d'attelage. Un montage incorrect représente un risque élevé d'accident ! WESTFALIA-Automotive n’est pas tenu responsable des dommages aux personnes ou matériels ou bien de pertes qui seraient causés par l’installation ou un montage défectueux ou une mauvaise utilisation du produit.
  • Page 11 Only qualified companies may install the electrical system for the trailer hitch. Improper assembly may result in a serious accident hazard! WESTFALIA-Automotive is not liable for personal injury, damage or loss caused by the installation or improper assembly or use of the product.
  • Page 12 L'impianto elettrico per il gancio di traino deve essere montato solo da personale specializzato. In caso di montaggio errato sussiste il pericolo di incidenti gravi! WESTFALIA-Automotive non è responsabile per danni a cose o persone o nello specifico di perdite verificatesi in seguito all’installazione, al montaggio o all’uso difettoso del prodotto.
  • Page 13 Voor technische wijzigingen, software-updates die na de eerste ingebruikneming (bijv. door de fabrikant van het voertuig) worden uitgevoerd en bij het gebruik van de aanhangwagen tot storingen leiden, kan Westfalia niet verantwoordelijk worden gesteld. Leidingen mogen niet klemmen of beschadigd zijn. Alle afdichtelementen volgens voorschrift aanbrengen.
  • Page 14 К монтажу электрооборудованию сцепного устройства допускаются только специализированные фирмы. При неправильном монтаже грозит опасность тяжелых травм! WESTFALIA-Automotive не несёт ответственности за ущерб, причинённый людям или имуществу, и соотв. за убытки, причиной которых стали ошибки при установке, монтаже или использовании продукта.
  • Page 15 Elsystemet för dragkroken får endast monteras av kvalificerade tekniker. Vid felaktig montering föreligger risk för allvarliga olyckor! WESTFALIA-Automotive tar inte ansvar för personskador eller materiella skador resp. förluster, som förorsakats av installationen eller en felaktig montering eller användning av produkten.
  • Page 16 Astra Limousine, Astra Stufenheck, Astra GTC, Astra Sports Tourer, Zafira 314 386 391 101 - 009...
  • Page 17 Orlando, Saab 9.5, Cascada 314 386 391 101 - 009...
  • Page 18 Astra Limousine, Astra Stufenheck, Astra GTC Astra Sports Tourer 314 386 391 101 - 009...
  • Page 19 Zafira Orlando 314 386 391 101 - 009...
  • Page 20 Saab 9.5 Cascada 314 386 391 101 - 009...
  • Page 21 Astra Limousine, Astra Stufenheck, Astra GTC Astra Limousine, Astra GTC gy/ye ? gy/ye Astra Stufenheck Astra Sports Tourer 314 386 391 101 - 009...
  • Page 22 Zafira Orlando 314 386 391 101 - 009...
  • Page 23 Saab 9.5 Cascada 314 386 391 101 - 009...
  • Page 24 Astra Limousine, Astra Stufenheck, Astra GTC, Astra Sports Tourer, Zafira, Orlando, Saab 9.5, Cascada Astra Limousine, Astra Stufenheck, Astra GTC, Astra Sports Tourer, Orlando, Saab 9.5, Cascada 314 386 391 101 - 009...
  • Page 25 Zafira pu/ye ? Astra Limousine, Astra Stufenheck, Astra GTC, Astra Sports Tourer, Zafira, Orlando, Saab 9.5, Cascada Opel Chevrolet Saab 314 386 391 101 - 009...
  • Page 26 Astra Limousine, Astra Stufenheck, Astra GTC, Cascada Astra Limousine, Astra Stufenheck, Astra GTC, Cascada 314 386 391 101 - 009...
  • Page 27 Astra Limousine, Astra Stufenheck, Astra GTC, Cascada Astra Sports Tourer 314 386 391 101 - 009...
  • Page 28 Zafira Orlando 314 386 391 101 - 009...
  • Page 29 Saab 9.5 Astra Limousine, Astra Stufenheck, Astra GTC, Astra Sports Tourer, Zafira, Orlando, Saab 9.5, Cascada 314 386 391 101 - 009...
  • Page 30 Astra Limousine, Astra Stufenheck, Astra GTC Astra Sports Tourer 314 386 391 101 - 009...
  • Page 31 Zafira, Cascada Orlando 314 386 391 101 - 009...
  • Page 32 Saab 9.5 Astra Limousine, Astra Stufenheck, Astra GTC 314 386 391 101 - 009...
  • Page 33 Astra Sports Tourer Zafira 314 386 391 101 - 009...
  • Page 34 Cascada Orlando 314 386 391 101 - 009...
  • Page 35 Saab 9.5 Astra Limousine, Astra GTC Astra Limousine, Astra GTC 314 386 391 101 - 009...
  • Page 36 Astra Stufenheck Astra Stufenheck gy/ye ? Astra Sports Tourer 314 386 391 101 - 009...
  • Page 37 Zafira Orlando 314 386 391 101 - 009...
  • Page 38 Saab 9.5 Cascada pu/wh ? 314 386 391 101 - 009...
  • Page 39 Astra Limousine, Astra Stufenheck, Astra GTC Astra Sports Tourer 314 386 391 101 - 009...
  • Page 40 Zafira Orlando 314 386 391 101 - 009...
  • Page 41 Saab 9.5, Cascada Astra Limousine, Astra Stufenheck, Astra GTC, Astra Sports Tourer, Zafira, Orlando, Saab 9.5, Cascada 314 386 391 101 - 009...
  • Page 42 Astra Limousine, Astra Stufenheck, Astra GTC, Astra Sports Tourer, Orlando, Saab 9.5, Cascada Zafira pu/ye ? 314 386 391 101 - 009...
  • Page 43 Astra Limousine, Astra Stufenheck, Astra GTC, Astra Sports Tourer, Zafira, Orlando, Saab 9.5; Cascada CAN-bus Astra Limousine, Astra Stufenheck, Astra GTC, Astra Sports Tourer 314 386 391 101 - 009...
  • Page 44 Astra Limousine, Astra Stufenheck, Astra GTC, Astra Sports Tourer Astra Limousine, Astra Stufenheck, Astra GTC, Astra Sports Tourer, Zafira, Orlando, Saab 9.5; Cascada 314 386 391 101 - 009...
  • Page 45 Astra Limousine, Astra GTC, Astra Sports Tourer, Zafira, Orlando, Saab 9.5, Cascada Astra Limousine, Astra GTC, Astra Sports Tourer, Zafira, Orlando, Saab 9.5, Cascada 314 386 391 101 - 009...
  • Page 46 Astra Limousine, Astra GTC, Astra Sports Tourer, Zafira, Orlando, Saab 9.5, Cascada Astra Stufenheck 314 386 391 101 - 009...
  • Page 47 Astra Stufenheck Astra Stufenheck 314 386 391 101 - 009...
  • Page 48 Astra Limousine, Astra Stufenheck, Astra GTC, Astra Sports Tourer, Zafira, Orlando, Saab 9.5, Cascada Astra Limousine, Astra Stufenheck, Astra GTC 314 386 391 101 - 009...
  • Page 49 Astra Sports Tourer Zafira 314 386 391 101 - 009...
  • Page 50 Orlando Saab 9.5 314 386 391 101 - 009...
  • Page 51 Cascada Astra Limousine, Astra Stufenheck, Astra GTC, Astra Sports Tourer, Zafira, Orlando, Saab 9.5, Cascada Opel Chevrolet Saab 314 386 391 101 - 009...
  • Page 52 Insignia Limousine 314 386 391 101 - 009...
  • Page 53 Insignia Limousine (54) wh ? STOP "a" 314 386 391 101 - 009...
  • Page 54 Insignia Limousine bn/ye ? "a" bn/ye Opel 314 386 391 101 - 009...
  • Page 55 Insignia Limousine "b" "b" 1 1 5 1 ø 3 8 ø 3 8 314 386 391 101 - 009...
  • Page 56 Insignia Limousine 13p Ô 3x M5x35 7p Ô 3x M5x25 3x M5 3x B5 13p Ô 3x M5x35 7p Ô 3x M5x25 3x M5 3x B5 314 386 391 101 - 009...
  • Page 57 Insignia Limousine 314 386 391 101 - 009...
  • Page 58 Insignia Limousine PIN 1 PIN 1 "c" "a" "c" 314 386 391 101 - 009...
  • Page 59 Insignia Limousine rd/bu 314 386 391 101 - 009...
  • Page 60 Insignia Limousine 2x M5 2x B5 1x M5x13 M5x13 7p Ô 1x 13p Ô 2x M5x13 rd/bu 1x100 314 386 391 101 - 009...
  • Page 61 Insignia Limousine Opel 314 386 391 101 - 009...
  • Page 62 Optional 314 386 391 101 - 009...
  • Page 63 Ignition ON Astra Limousine ? Astra Limousine ? 5 sec. Astra Limousine ? Ignition ON 314 386 391 101 - 009...
  • Page 64 WESTFALIA Cycle Carrier WA no.: 350 010 600 001 314 386 391 101 - 009...
