Summary of Contents for PeakTech 2525
- Page 1 PeakTech ® 2525 Bedienungsanleitung/ Operation manual 3-Phasen-Motor- Drehrichtungsanzeiger/ 3-Phase-Motor-Rotation Tester...
- Page 2 1. Sicherheitshinweise Dieses Gerät erfüllt EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie III 300V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.
- Page 3 * Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist. * Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte überprüfen. Zweifelsfalle keine Messungen vornehmen. * Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen bzw.
-
Page 4: Technische Merkmale
1.1. Reinigung des Gerätes Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen. 1.2. -
Page 5: Technische Daten
3. Technische Daten Eingangsspannung: 1 V AC bis max. 400 V AC für Drehfeld 120 V AC bis max. 400 V AC für Phasenmessung Frequenzbereich: 45 ... 70 Hz Spannungsversorgung: 9 V Batterie Leistungsaufnahme: ca. 20 mA für Motor-Drehrichtungs- messer; ca. - Page 6 4. Anschlüsse und Bedienelemente am Gerät (1) Drehstromeingänge (3-Phasen-Eingänge) (2) Anzeige für stromführende Phasen (3) Anzeige für Drehrichtung im Uhrzeigersinn (4) Anzeige für Drehrichtung gegen den Uhrzeigersinn (5) Ein / Aus Knopf (6) Betriebsleuchte Ein / Aus (7) Orientierungssymbol zum Messen von Motordrehrichtungen...
- Page 7 5. Messbetrieb 5.1. 3-Phasen-Drehfeldbestimmung 1. Prüfleitungen an die 3-Phasen-Drehstromeingänge U-V-W an- schließen. 2. Krokodilklemmen der farbkodierten Prüfleitungen an eine 3- Phasen-Quelle für Drehstromgeräte anschließen. Die Polarität beim Anschluss ist ohne Bedeutung. 3. Bei vorhandenen Phasen leuchten die 3 Phasenleuchtanzeigen auf. Bleiben eine oder mehrere Leuchtanzeigen dunkel, ist/sind die entsprechenden Phasen offen.
- Page 8 5.2. Motor-Drehrichtungsbestimmung Kontaktloses bestimmen der Drehrichtung: Alle Leitungen Motor Drehrichtungsanzeiger entfernen. Positionieren Sie den Drehrichtungsanzeiger parallel zur Längsachse des Motors, in Richtung der Welle, etwa 4 cm oder weniger, über dem Motor. Drücken Sie die ON-Taste, die grüne LED der Bereitschaftsanzeige zeigt dass das Gerät zur Messung bereit ist.
-
Page 9: Wartung
6. Wartung 6.1. Auswechseln der Batterie 1. Bei schwach aufleuchtender grüner Betriebsanzeige ist die Batterie verbraucht und muss ausgewechselt werden. 2. Gehäuse mit Schraubendreher öffnen und vorsichtig abziehen. 3. Verbrauchte Batterie entfernen und neue Batterie einsetzen. 4. Gehäuse wieder auflegen und festschrauben. Achtung! Verbrauchte Batterien sind Sondermüll und dürfen daher nur in die dafür vorgesehenen Sammelbehälter gegeben werden. - Page 10 Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung oder Teilen daraus, vorbehalten. Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet. Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes vorbehalten. ® © PeakTech 05/2012 / Ho.
-
Page 11: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). Overvoltage category III 300V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient over voltage CAT II: For local level, appliances, main wall outlets, portable... - Page 12 * Do not subject the equipment to direct sunlight or extreme temperatures, humidity or dampness. * Do not subject the equipment to shocks or strong vibrations * Keep hot soldering irons or guns away from the equipment. * Allow the equipment to stabilize at room temperature before taking up measurement (important for exact measurements).
- Page 13 1.2. Safety Symbols risk of electrical shock refer to the operation manual hazardous voltage double insulation Earth AC or DC 2. Features * 3 functions in 1: Determine rotary field direction, non-contact rotary field indication and determine the motor connection * battery operated * complete with three large alligator clips -12-...
-
Page 14: Specifications
3. Specifications Input Voltage: 1 V AC up to 400 V AC max. for rotary field indication 120 V AC up to 400 V AC for phase determining Frequency Range: 45 to 70 Hz Power Requirement: 9 V battery Power Consumption: Consumption current approx. -
Page 15: Front Panel Description

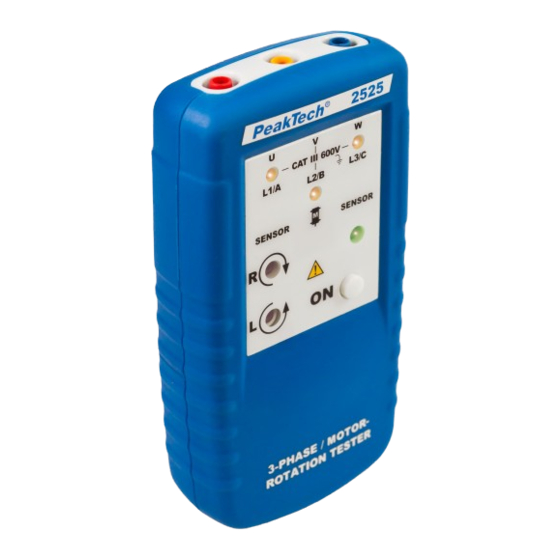

4. Front Panel Description (1) test lead input jack (2) phase indicators (3) Clockwise rotation indicator (4) counter-clockwise rotation indicator (5) On / off button (6) On / Off indicator (7) Indicator for motor-direction -14-... -
Page 16: Measuring Methods
5. Measuring Methods 5.1. Operations 3 phase rotation tester 1. Connect the test lead to 3-phase input terminals by U-V-W. 2. Connect colour alligator clips to the terminals of a 3-phase power source. Connecting order may be optional. 3. Make sure that all of the three lamps for open phase check are on. - Page 17 5.2. Operations motor rotation tester Non-contact rotary field indication: For non-contact rotary field indication: Disconnect all test leads from the Motor and Phase Rotation indicator. Position the Indicator on the motor so that it is parallel to the length of the motor shaft. The Indicator should be one inch or close to the motor.
-
Page 18: Maintenance
6. Maintenance 6.1. Battery Replacement 1. It is necessary to replace battery, when green lamp is dull lit. 2. Use a screwdriver to unscrew the screws on the back then open the case, take out the battery and replace with a new battery Type 9 V. - Page 19 This manual considers the latest technical knowing. Technical alterations reserved. ® © PeakTech 05/2012 / Ho. PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de www.peaktech.de...
