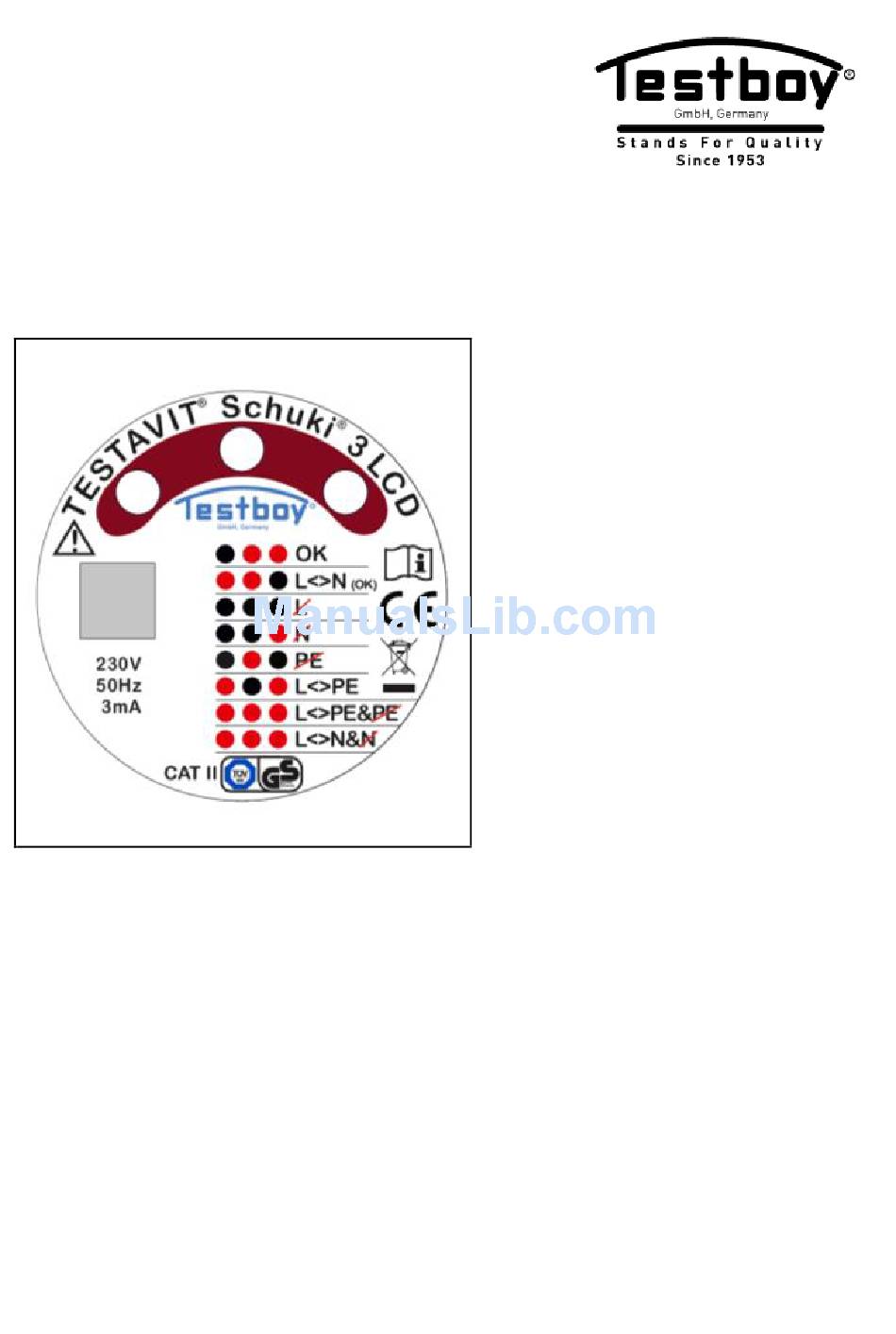

Testavit
Schuki
3 LCD
Version 1.0

Advertisement

loading
Need help?

Need help?

Do you have a question about the Testavit Schuki 3 LCD and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Testboy Testavit Schuki 3 LCD

Summary of Contents for Testboy Testavit Schuki 3 LCD

  • Page 1 ® ® Testavit Schuki 3 LCD Version 1.0...
  • Page 2 ® ® Testavit Schuki 3 LCD Bedienungsanleitung ® ® Testavit Schuki 3 LCD Operating instructions...
  • Page 3 Hinweise Hinweise Sicherheitshinweise WARNUNG Lesen sie vor Gebrauch die Bedienungsanleitung. WARNUNG Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht. WARNUNG Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B.
  • Page 4 Hinweise Allgemeine Sicherheitshinweise WARNUNG Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten. WARNUNG Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:...
  • Page 5 Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien. Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © 2015 Testboy GmbH, Deutschland. ® ® Testavit Schuki 3 LCD...
  • Page 6 Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung! Testboy haftet nicht für Schäden, die aus dem Nichtbeachten der Anleitung, von Testboy nicht freigegebenen Änderungen am Produkt oder...
  • Page 7 Hinweise Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben. Die WEEE (2002/96/EC) regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind ab dem 13.8.2005 dazu verpflichtet, Elektrogeräte die nach diesem Datum...
  • Page 8 Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen. Konformitätserklärung Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de...

  • Page 9: Bedienung

    Bedienung Bedienung ® ® Vielen Dank, dass Sie sich für den Testavit Schuki 3 LCD entschieden haben. Steckdosenprüfgerät Steckdosenprüfung ® ® Mit dem Testavit Schuki 3 LCD können Steckdosen auf richtigen Anschluss*, bzw. auf Verdrahtungsfehler geprüft werden. Der Anschlusszustand wird mit den LEDs angezeigt und kann mit der aufgedruckten Tabelle schnell und eindeutig bestimmt werden.
  • Page 10 Bedienung Bedien- und Anzeigeelemente 1 Status-LEDs 2 LC-Display 3 Fingerkontakt Hinweis Das Prüfgerät ist auch für Zwei-Leiter-Netze geeignet (klassische Nullung). Vertauschung von Neutralleiter und Schutzleiter wird vom Gerät nicht erkannt! Überprüfen Sie den Steckdosenprüfer vor dem Einsatz an einer korrekt beschalteten Steckdose auf einwandfreie Funktion! ®...
  • Page 11 Bedienung Anzeige Status-LEDs    OK, Phase rechts am Gerät    L<>N Phase links am Gerät (OK)    Phase fehlt    N fehlt, Phase rechts am Gerät    PE fehlt  ...
  • Page 12 Bedienung Bei Verwendung eines Trenntransformators ist eine ordnungsgemäße Prüfung von Stromkreisen mit dem Prüfgerät nicht möglich. Nicht an zwei Außenleitern eines Zwei- oder Dreiphasen- Systems anschließen. Vor dem Prüfen sämtliche Lasten aus den Stromkreisen der Steckdosen in der verwendeten Steckerleiste nach Möglichkeit abschalten.
  • Page 13 Bedienung Messkategorie IV: Messungen an der Quelle der Niederspannungsinstallation (Zähler, Hauptanschluss, primärer Überstromschutz). Typischer Kurzschlussstrom >> 50 kA Testen Sie das Gerät sowohl vor als auch nach Gebrauch an einer bekannten, im Nennbereich des Geräts liegenden Spannungsquelle, um die ordnungsgemäße Funktion des Geräts zu gewährleisten.

  • Page 14: Safety Notes

    Notes Notes Safety notes WARNING Before use the user manual must be consulted. WARNING An additional source of danger is posed my mechanical parts which can cause severe personal injury. Objects can also be damaged (e.g., the instrument itself can be damaged). WARNING An electric shock can result in death or severe injury.
  • Page 15 Notes General safety notes WARNING Unauthorized changes or modifications of the instrument are forbidden – such changes put the approval (CE) and safety of the instrument at risk. In order to operate the instrument safely, you must always observe the safety instructions, warnings and the information in the "Proper and Intended Use"...
  • Page 16 Read the instructions completely before beginning the initial commissioning. This instrument is CE approved and thus fulfils the required guidelines. All rights reserved to alter specifications without prior notice © 2015 Testboy GmbH, Germany. ® ® Testavit Schuki...
  • Page 17 The warranty claim expires in cases of damages caused by failure to observe the instruction! We assume no liability for any resulting damage! Testboy is not responsible for damage resulting from: failure to observe the instructions, changes in the product that have not been approved by...
  • Page 18 Notes Disposal For Testboy customers: Purchasing our product gives you the opportunity to return the instrument to collection points for waste electrical equipment at the end of its lifespan. The EU Directive 2002/96/EC (WEEE) regulates the return and recycling of waste electrical and electronics equipment.
  • Page 19 Germany info@testboy.de Certificate of quality All aspects of the activities carried out by Testboy GmbH relating to quality during the manufacturing process are monitored permanently within the framework of a Quality Management System. Furthermore, Testboy GmbH confirms that the testing equipment and instruments used during the calibration process are subject to a permanent inspection process.

  • Page 20: Operation

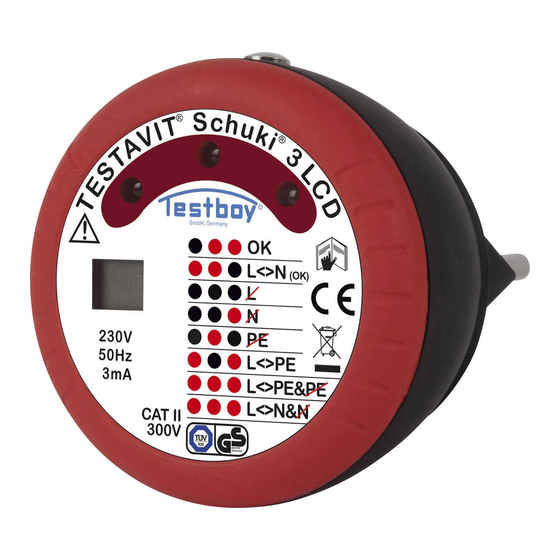

    Operation Operation ® ® Thank you for choosing a Testavit Schuki 3 LCD. Power socket tester Power socket test ® ® Using the Testavit Schuki 3 LCD , sockets can be checked for correct connection*, or for wiring errors. The connection status is indicated by the LEDs and can be quickly and clearly determined in the printed table.
  • Page 21 Operation Operating and display elements 1 Status LEDs 2 LC display 3 Finger contact WARNING The test device is also suitable for dual-conductor mains (classic zeroing). Interchanging the neutral conductor and protective conductor (earth) is not recognized by the device! Check the tester is in good working condition before use by testing it in a known correctly wired socket of distribution board.
  • Page 22 Operation Display Status-LEDs    OK, Phase on the right side    L<>N Phase on the left side (OK)    Phase missing    Neutral missing, Phase on the right side    Ground missing ...
  • Page 23 Operation If the tester indicates a fault condition in the wiring under test, always investigate the wiring or have the wiring investigated by a competent person. Do not contact accross two phases of a three phase supply. The tester will not correctly test circuits using isolation transformer.

  • Page 24: Technical Data

    Operation Measurement category IV: Measurement category IV is applicable to test and measuring circuits connected at the source of the building’s low-voltage mains installation. Typical short-circuit current is >> 50kA. Read the instruction before use. If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired.
  • Page 28 Testboy GmbH Tel: +49 (0)4441 89112-10 Elektrotechnische Spezialfabrik Fax: +49 (0)4441 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany info@testboy.de...
