Mikroskop · Microscope · Microscopio
Science ETD-201
Art. No. 5806200
DE
Bedienungsanleitung
EN
Instruction Manual
26-10-2016

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Science ETD-201 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Bresser Science ETD-201

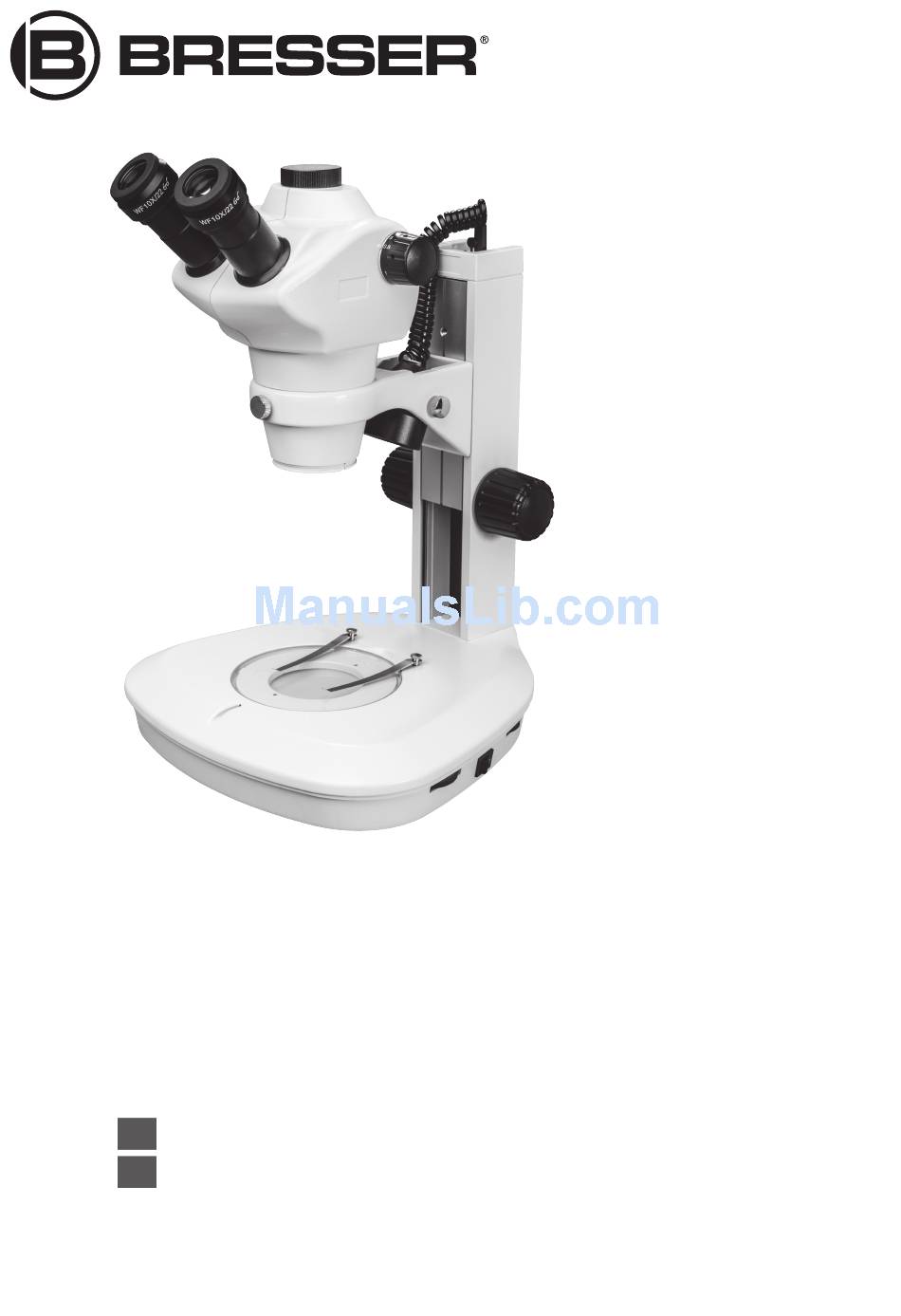

  • Page 1 Mikroskop · Microscope · Microscopio Science ETD-201 Art. No. 5806200 Bedienungsanleitung Instruction Manual 26-10-2016...
  • Page 2 Entonces visite nuestra página web utilizando el siguiente enlace (código QR) para ver las versiones disponibles. Desidera ricevere informazioni esaustive su questo prodotto in una lingua specifica? Venga a visitare il nostro sito Web al seguente link (codice QR Code) per conoscere le versioni disponibili. www.bresser.de/download/5806200 GARANTIE · WARRANTy · GARANTíA · GARANzIA www.bresser.de/warranty_terms...
  • Page 3: Table Of Contents

    Inhaltsverzeichnis Inhaltsverzeichnis 1 Impressum .............................. 4 2 Eigenschaften .............................. 4 3 Zu dieser Anleitung ............................ 4 4 Verwendungszweck ............................ 4 5 Allgemeine Sicherheitshinweise........................ 5 6 Produktabbildungen............................ 7 7 Lieferumfang.............................. 7 8 Teileübersicht .............................. 7 9 Standortwahl.............................. 8 10 Mikroskopkopf anbringen.......................... 8 11 Objektplatte einsetzen ........................... 9 12 USB-Stromadapter montieren ........................ 9 13 Gerät ein-/ausschalten .......................... 10 14 Beleuchtung einstellen .......................... 10 15 Augenabstand einstellen .......................... 10 16 Dioptrieneinstellung............................. 10...
  • Page 4: Impressum

    „Garantie“ und „Service“ in dieser Dokumentation. Wir bitten um Verständnis, dass direkt an die Her- steller-Anschrift gerichtete Anfragen oder Einsendungen nicht bearbeitet werden können. Irrtümer und technische Änderungen vorbehalten. © 2016 Bresser GmbH Alle Rechte vorbehalten. Die Reproduktion dieser Dokumentation – auch auszugsweise – in irgendeiner Form (z.B. Fotokopie, Druck, etc.) sowie die Verwendung und Verbreitung mittels elektronischer Systeme (z.B.
  • Page 5: Allgemeine Sicherheitshinweise

    Impressum | 5 5 Allgemeine Sicherheitshinweise GEFAHR Gefahr eines Stromschlags! Dieses Gerät beinhaltet Elektronikteile, die über eine Stromquelle (Netzteil und/oder Batterien) betrie- ben werden. Bei unsachgemäßer Verwendung dieses Produkts besteht die Gefahr eines Strom- schlags. Ein Stromschlag kann zu schweren bis tödlichen Verletzungen führen. Beachten Sie daher unbedingt die nachfolgenden Sicherheitsinformationen.
  • Page 6 5 | Impressum – Chemikalien und Flüssigkeiten gehören nicht in Kinderhände! Nicht trinken! Hände nach Gebrauch unter fließendem Wasser gründlich säubern. Bei versehentlichem Kontakt mit Augen oder Mund mit Wasser spülen. Bei Beschwerden unverzüglich einen Arzt aufsuchen und die Substanzen vor- zeigen.
  • Page 7: Produktabbildungen

    Impressum | 6 6 Produktabbildungen Abb. 1: Produktabbildungen 7 Lieferumfang Mikroskop (A); 10x WF Okulare (B); Objektiv (fest montiert) (C); Glasplatte und zweifarbige Objektplat- te (D); Fotoadapter (E); Netzadapter mit Stecker und Stromkabel (F) 8 Teileübersicht Augenmuschel Okular Dioptrieneinstellring Trinokularer Auszug Mikroskopkopf Zoom-Knopf Mikroskopstativ...
  • Page 8: Standortwahl

    9 | Impressum Halteschraube Objektivtubus Mikroskopkopfhalterung Objektivtubus mit Schutzglas Auflichtbeleuchtung Halteschraube Mikroskopkopfhalterung Halteschraube Auflichtbeleuchtung Fokussierknopf Sicherungsschraube Objektplatte Objektplatte (Glas) Durchlichtbeleuchtung Objekt-Halteklammern Durchlicht-Helligkeitsregler Ein/Aus-Schalter Auflicht-Helligkeitsregler DC-Anschlussbuchse Stromkabel Innensechskantschlüssel groß Innensechskantschlüssel klein DC-Anschlussbuchse Auflichtbeleuchtung mit Gummideckel Zweifarbige Objektplatte Universal USB-Netzadapter USB-Stromkabel mit Hohlstecker Netzadapteraufsatz (EU) Netzadapteraufsatz (UK) Fotoadapter (C-Mount)
  • Page 9: Objektplatte Einsetzen

    Impressum | 11 – Halterung von der Schiene abziehen. – Mikroskopkopf an gewünschter Position wieder anbringen wie in den Schritten 1 bis 6 beschrie- ben. – Mögliche Objekthöhe bei Montage an unterer Position: 0 bis ca. 45 mm – Mögliche Objekthöhe bei Montage an oberer Position: ca. 3 bis 105 mm 11 Objektplatte einsetzen HINWEIS Beschädigung der Objektplatte vermeiden...
  • Page 10: Gerät Ein-/Ausschalten

    13 | Impressum 2. Adapteraufsatz in Richtung LOCK drehen bis dieser einrastet. 3. USB-Stecker des Stromkabels in die USB-Anschlussbuchse des Stromadapters stecken. 4. PUSH-Knopf drücken und Adapteraufsatz in Richtung OPEN drehen, um diesen zu entfernen. HINWEIS USB-Stromkabel mit einem Computer verwenden Das Gerät kann per USB-Stromkabel auch an den freien USB-Port eines Computers angeschlossen werden und so darüber mit Strom versorgt werden.
  • Page 11: Friktionseinstellung

    Impressum | 17 3. Mit dem linken Auge durch das linke Okular blicken und Fokussierknopf drehen bis ein scharfes Bild vom Beobachtungsobjekt sichtbar ist. 4. Mit dem rechten Auge durch das rechte Okular blicken und den Dioptrieneinstellring drehen bis ebenfalls ein scharfes Bild vom Beobachtungsobjekt sichtbar ist. Die Dioptrieneinstellung kann alternativ auch in umgekehrter Weise am linken Okular vorgenommen werden.
  • Page 12: Reinigung Und Wartung

    (*abhängig vom jeweiligen Modell können Staubschutzhülle und Koffer bereits im Lieferumfang enthal- ten sein) HINWEIS Merke: Ein gut gepflegtes Mikroskop behält über Jahre seine optische Qualität und so seinen Wert. 21 Technische Daten Science ETD-201 Artikelnummer 5806200 Mikroskopkopf trinokular Objekttisch Ja, mit austauschbarer Objektplatte (Durchm.: 125 mm;...
  • Page 13: Eg-Konformitätserklärung

    Die vollständigen Garantiebedingungen sowie Informationen zu Garantiezeitverlängerung und Ser- viceleistungen können Sie unter www.bresser.de/garantiebedingungen einsehen. 23 EG-Konformitätserklärung Eine „Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlinien und ent- sprechenden Normen ist von der Bresser GmbH erstellt worden. Diese kann auf Anfrage je- derzeit eingesehen werden. IM_5806200_de_en_BRESSER_v1016 13 / 24...
  • Page 14 Contents Contents 1 Imprint ................................ 15 2 Features................................. 15 3 About this Instruction Manual........................ 15 4 Intended Use .............................. 15 5 General safety instructions ......................... 16 6 Product images............................. 18 7 Scope of delivery............................ 18 8 Parts overview .............................. 18 9 Site location .............................. 19 10 Attaching the microscope head ........................ 19 11 Inserting an object plate .......................... 20 12 Installing the USB power adapter ....................... 20 13 Turning on/off the device.......................... 21...
  • Page 15: Imprint

    Imprint | 1 1 Imprint Bresser GmbH Gutenbergstraße 2 46414 Rhede Deutschland http://www.bresser.de For information regarding liability claims or service requests, please refer to chapters "Warranty" and "Service" in this documentation. We ask for your understanding, that any requests or submissions that have been addressed to the manufacturer's address can not be processed.
  • Page 16: General Safety Instructions

    5 | Imprint 5 General safety instructions DANGER Danger of an electric shock! This device contains electronic components that operate via a power source (power supply and/or bat- teries). In case of any improper use of this device, there is a risk of an electric shock. An electric shock can cause severe injury or even death.
  • Page 17 Imprint | 5 – Children must not have access to the included chemicals and liquids. Do not drink the chemicals. Wash hands thoroughly with running water after using the chemicals. In the event that the chemic- als come into contact with your eyes or mouth, rinse thoroughly with water. If you are in pain after exposure, contact a doctor immediately and take the substances with which you came into contact with you.
  • Page 18: Product Images

    6 | Imprint 6 Product images Illustration 1: Product images 7 Scope of delivery Microscope (A); 10x WF Eyepiece (B); Objective (permanently installed) (C); Glass plate and two-col- our object plate (D); Photo adapter (E); Power adapter with plug and power cable (F) 8 Parts overview Eyecup Eyepiece...
  • Page 19: Site Location

    Imprint | 9 Fixing screw objective tube Microscope head bracket Objective tube with safety glass Incident light illumination Fixing screw microscope head bracket Fixing screw incident light illumination Focusing knob Locking screw object plate Object plate (glass) Transmitted light illumination Object fixing clamps Transmitted light dimmer On/Off switch...
  • Page 20: Inserting An Object Plate

    11 | Imprint – Re-attach the microscope head at the desired position as described in steps 1 to 6. – Possible object height while mounting at lower position: 0 to approx. 45 mm – Possible object height while mounting at upper position: approx. 3 to 105 mm 11 Inserting an object plate NOTICE Avoid damages to the object plate...
  • Page 21: Turning On/Off The Device

    Imprint | 13 4. To remove the adapter attachment, push the PUSH button and turn the attachment in OPEN direc- tion. NOTICE Using the USB power cable with a computer Alternatively the device can be powered by a computer via the included USB power cable: Put the USB plug into a free USB port of the computer.
  • Page 22: Using The Trinocular Extension

    18 | Imprint 18 Using the trinocular extension Illustration 3: Trinocular head and attached photo adapter 1 Dust protection cap 2 Photo adapter The trinocular extension of the microscope was specially designed for C-mount threads. The included photo adapter is additionally needed for the installation. For the camera installation proceed as fol- lows: 1.
  • Page 23: Technical Data

    You can consult the full guarantee terms as well as information on extending the guarantee period and details of our services at www.bresser.de/warranty_terms. 23 EC Declaration of Conformity Bresser GmbH has issued a "Declaration of Conformity" in accordance with applicable guidelines and corresponding standards. IM_5806200_de_en_BRESSER_v1016...
  • Page 24 Teléfono*: +34 91 67972 69 Telephone*: +44 1342 837 098 BRESSER Iberia SLU BRESSER UK Ltd c/Valdemorillo,1 Nave B Unit 1 starborough Farm, Starborough Road, Nr Marsh Green, P.I. Ventorro del cano 28925 Alcorcón Madrid Edenbridge, Kent TN8 5RB España...
