4. INSTALLATION
4. MONTAGE
4. INSTALLATION
4. INSTALACION

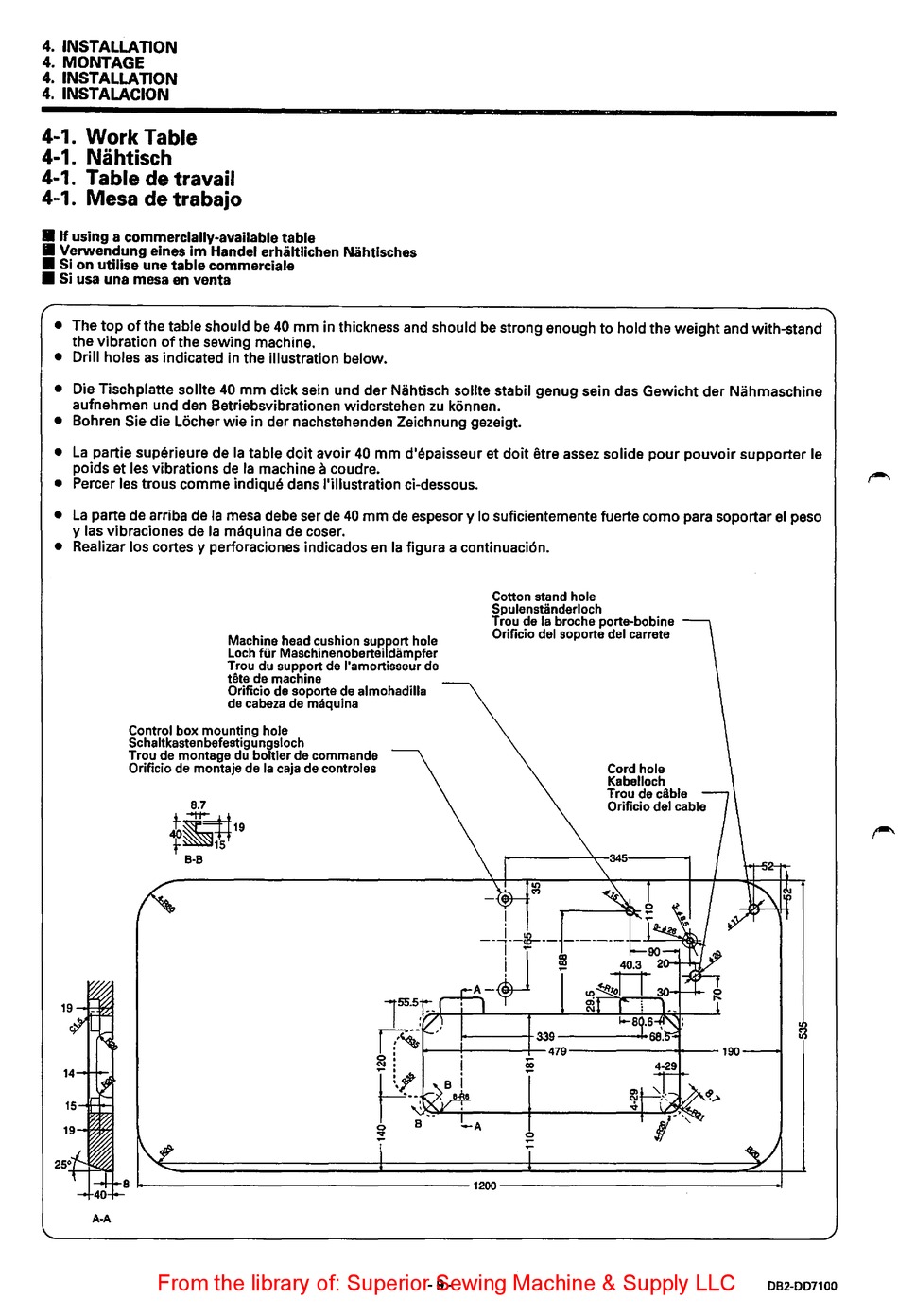

4-1. Work Table
4-1. Nahtisch
4-1. Table de travail
4-1. Mesa de trabajo
• If using a commercially-available table
• Verwendung eines im Handel erhaltlichen Nahtlsches
• Si on utilise une table commerciale
• Si usa una mesa en venta
• The top ofthe table should be 40 mm in thickness and should be strong enough to hold the weight and with-stand
the vibration of the sewing machine.
• Drill holes as indicated in the illustration below.
• Die Tischplatte sollte 40 mm dick sein und der Nahtisch sollte stabil genug sein das Gewicht der Nahmaschine
aufnehmen und den Betriebsvibrationen widerstehen zu konnen.
• Bohren Sie die Locher wie in der nachstehenden Zeichnung gezeigt.
• La partie superieure de Ia table doit avoir 40 mm d'epaisseur et doit etre assez so fide pour pouvoir supporter le
poids et les vibrations de Ia machine
a
coudre.
• Percer les trous comma indique dans ('illustration ci-dessous.
• La parte de arriba de Ia mesa debe ser de 40 mm de espesor
y
lo suficientemente fuerte como para soportar el peso
y
las vibraciones de Ia maquina de coser.
• Realizar los cortes y perforaciones indicados en Ia figura a continuaci6n.
Machine head cushion support hole
Loch fur Maschinenoberteildampfer
Trou du support de l'amortisseur de
tete de machine
Orificio de soporte de almohadilla
de cabeza de maquina
Control box mounting hole
Schaltkastenbefestigungsloch
Trou de montage du boitier de commands
Orificio de montaje de Ia caja de control as
8.7
i~=tt19
f~15
B·B
-A
Cotton stand hole
Spulenstiinderloch
Trou de Ia broche porte-bobine
Orificio del soporte del carrete
Cord hole
Kabelloch
Trou de cAble
Orificio del cable
8
~-----------------------------------1200-------------------------------
A-A
-9-
082-007100
